Cabo de Ligação M12 IFM EVC034 5m PUR IP69K

Pré-visualizar: EVC034 IFM - Cabo de Ligação M12 Angular Automação Industrial 5m PUR IP69K

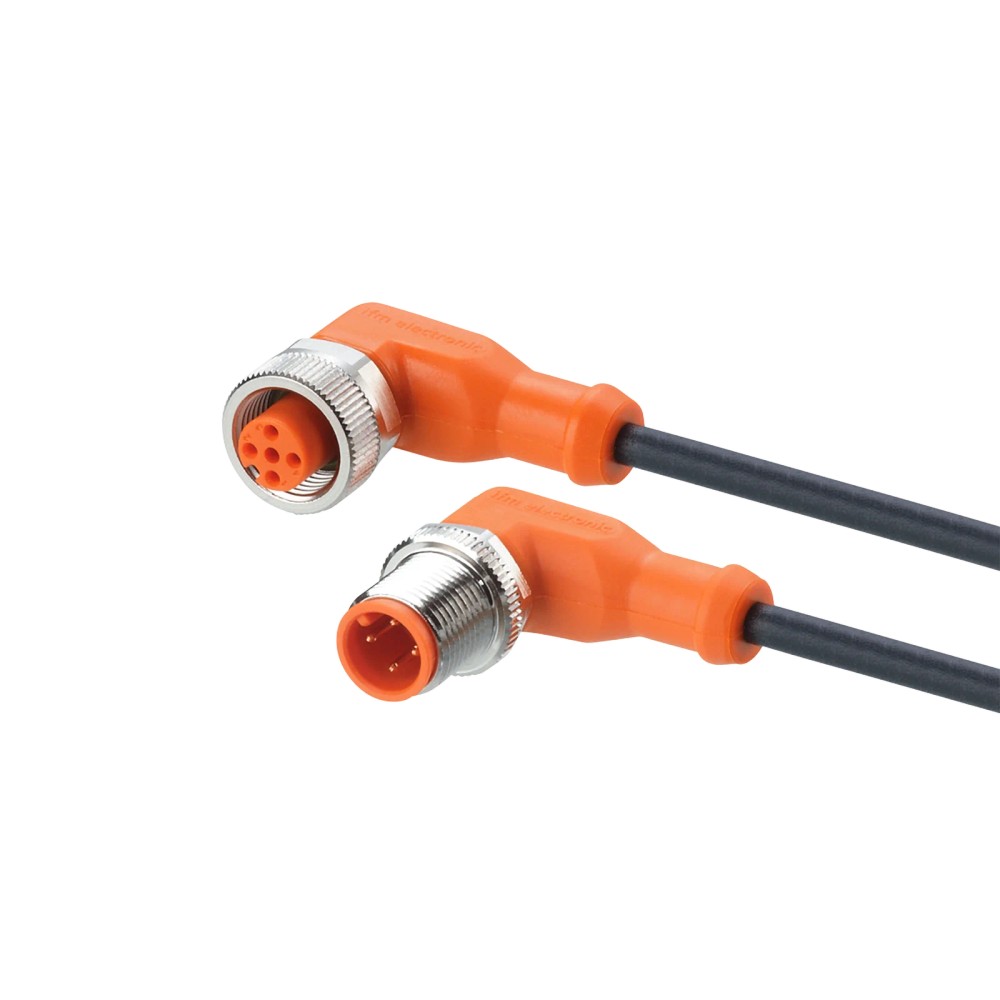

EVC034 IFM - Cabo de Ligação M12 Angular Automação Industrial 5m PUR IP69K

Imagem meramente ilustrativa

R$ 329,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC034
EAN: 4021179021555
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC034 IFM - Cabo de Ligação M12 Angular Automação Industrial 5m PUR IP69K"

Destaques do Produto

Comprimento

5 m

Tipo de conexão

M12 angular, codificação A, 4 contatos

Tensão máxima indicada

< 250 V AC / < 300 V DC

Corrente de carga total

4 A

Ambiente e proteção

IP65, IP67, IP68 e IP69K; -25...90 °C (cULus: até 75 °C)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC034 M12 angular para M12 angular, 5 m, PUR, IP69K

O IFM EVC034 é um cabo de ligação de 5 m com conexões M12 angulares e codificação A, destinado a aplicações de conexão em automação industrial. Possui quatro contatos banhados a ouro, revestimento PUR e grau de proteção até IP69K. Opera com tensão inferior a 250 V AC ou 300 V DC e corrente de carga total de 4 A, conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC034
Conexões	M12 angular para M12 angular; codificação A; 4 contatos
Comprimento	5 m
Cabo	PUR, preto, Ø 4,3 mm; 4 x 0,34 mm²
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25...90 °C (cULus: até 75 °C)
Materiais e características	Porca de latão niquelado; vedação FKM; sem silicone e sem halogênio
Peso	167,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre dispositivos ou componentes de automação industrial que aceitem M12 angular, codificação A, com quatro contatos e requisitos elétricos dentro dos limites informados.
Instalações em que o comprimento de 5 m e o grau de proteção especificado sejam adequados à montagem e às condições ambientais.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir tensão ou corrente acima dos limites indicados: < 250 V AC, < 300 V DC e 4 A de carga total.
Não selecionar se a instalação exigir comprimento diferente de 5 m ou uma configuração de conexão diferente de M12 angular, codificação A, 4 contatos; confirme a geometria e o esquema de contatos requeridos pelo dispositivo.

APLICAÇÕES E USO

Aplicação comprovada na ficha: conexão em automação industrial, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes; confirme que os requisitos elétricos e a configuração M12 correspondem aos dispositivos.
Uso em instalação sujeita aos graus de proteção declarados, desde que o conjunto conectado e a montagem atendam às condições necessárias para obter a proteção correspondente.
Em instalação móvel, respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites especificados de velocidade, deslocamento, aceleração, ciclos de curvatura e torção; esses valores são condicionais às condições descritas na ficha.
Não há protocolo de comunicação ou compatibilidade com dispositivos específicos informados; valide a pinagem e os requisitos do equipamento antes de conectar.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC034 M12 angular para M12 angular, 5 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC034 quando

A instalação requerer um cabo de 5 m, conexões M12 angulares com codificação A e quatro contatos, e os requisitos elétricos, ambientais e de montagem estiverem dentro dos valores informados.

Verifique outra configuração quando

O equipamento exigir outra codificação, número ou disposição de contatos, orientação de conector, comprimento, ou parâmetros elétricos fora dos limites deste modelo. Confirme o esquema de contatos e a compatibilidade dos conectores no datasheet dos dispositivos envolvidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação IFM EVC034	Identificação do modelo no anúncio.
Tipo de produto	Cabo de ligação	Categoria funcional informada.
Aplicação indicada	Aplicações industriais / automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação registrados na ficha.
GTIN	4021179021555	Identificador comercial informado.
Part number do anúncio	EVC034	Código de peça prioritário do anúncio.
Part number do catálogo	VDOAH040MSS0005H04STAH040MSS	Identificador de catálogo presente na fonte complementar.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão de operação informados.
Capacidade de carga total	4 A	Valor máximo declarado para a carga total.
Classe de proteção	II	Classe indicada na ficha do produto.

Conexões elétricas
Conexão elétrica - cabo	5 m, PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões do cabo conforme ficha.
Conexão elétrica - conector	1 x M12, angular; codificação A; 4 contatos dourados; corpo TPU, laranja; bloqueio de latão niquelado; torque de aperto máximo 0,6...1,5 Nm	Características do conector indicadas na ficha.
Conexão elétrica - soquete	1 x M12, angular; codificação A; 4 contatos dourados; corpo TPU, laranja; bloqueio de latão niquelado; vedação FKM; torque de aperto máximo 0,6...1,5 Nm	Características do soquete indicadas na ficha.
Contatos	Banhados a ouro	Acabamento dos contatos especificado.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção informados; observe que a condição de montagem e acoplamento influencia a proteção do conjunto.
Temperatura ambiente	-25...90 °C (cULus: até 75 °C)	Faixa declarada; o limite cULus indicado é 75 °C.
Temperatura ambiente móvel	-25...90 °C (cULus: até 75 °C)	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa indicada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de condição climática indicada na ficha.

Dados mecânicos e materiais
Comprimento	5 m	Comprimento nominal do cabo.
Revestimento do cabo	PUR	Material de revestimento especificado.
Material da porca/bloqueio	Latão, niquelado	Material e acabamento indicados para o bloqueio.
Material da vedação	FKM	Material de vedação especificado.
Material do invólucro	TPU	Material do corpo do conector informado.
Dimensões	30,5 x 15,5 x 36,5 mm	Dimensões informadas no catálogo.
Peso	167,2 g	Peso informado no catálogo.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo de 4,3 mm.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Ciclos de curvatura	> 5 milhões	Resistência a ciclos indicada nas condições especificadas pelo fabricante.
Esforço de torção	± 180°/m	Tolerância de torção informada.

Características do material
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

• Conexão M12 com codificação A e quatro contatos; a compatibilidade funcional depende do dispositivo conectado e da atribuição dos contatos definida por ele.

Conexões

Elétrica Cabo de 5 m, PUR, preto, Ø 4,3 mm, 4 x 0,34 mm²; conexão M12 angular, codificação A, 4 contatos dourados. Tensão de operação < 250 V AC / < 300 V DC; capacidade de carga total de 4 A. Verifique a atribuição de pinos dos dispositivos antes da ligação.

Processo Não possui conexão de processo especificada. As terminações são conexões elétricas M12 angulares, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12 angular, codificação A, quatro contatos e requisitos elétricos compatíveis	✓	A configuração informada do cabo é M12 angular, codificação A, com quatro contatos; a compatibilidade funcional também depende da pinagem requerida pelos dispositivos.
Instalação que exige 5 m de cabo e condições ambientais dentro dos limites especificados	✓	O comprimento é 5 m e a temperatura ambiente indicada é -25...90 °C (cULus: até 75 °C); os graus de proteção informados são IP65, IP67, IP68 e IP69K.
Circuito que demanda tensão ou corrente acima dos valores especificados	✗	A ficha informa tensão inferior a 250 V AC ou 300 V DC e capacidade de carga total de 4 A; requisitos superiores excedem os limites declarados.
Dispositivos cuja codificação, número de contatos ou pinagem necessária difira da configuração do cabo	✗	A configuração documentada é M12 angular, codificação A, com quatro contatos; não há evidência de compatibilidade com configurações diferentes.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC034 M12 angular para M12 angular, 5 m, PUR, IP69K

Confirme que as duas conexões requeridas correspondem à configuração M12 angular, codificação A, com quatro contatos, e verifique a pinagem nos documentos dos equipamentos.
Verifique se tensão, corrente, comprimento e condições ambientais da instalação permanecem dentro dos limites declarados para o cabo.
Posicione o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível.
Alinhe os conectores M12 antes de acoplar; evite forçar ou cruzar a rosca durante o encaixe.
Aperte o bloqueio dentro do torque indicado de 0,6...1,5 Nm, respeitando também as orientações do equipamento conectado.
Inspecione o cabo, os conectores e a vedação após a montagem; confirme o assentamento e a continuidade elétrica antes de colocar o sistema em operação.

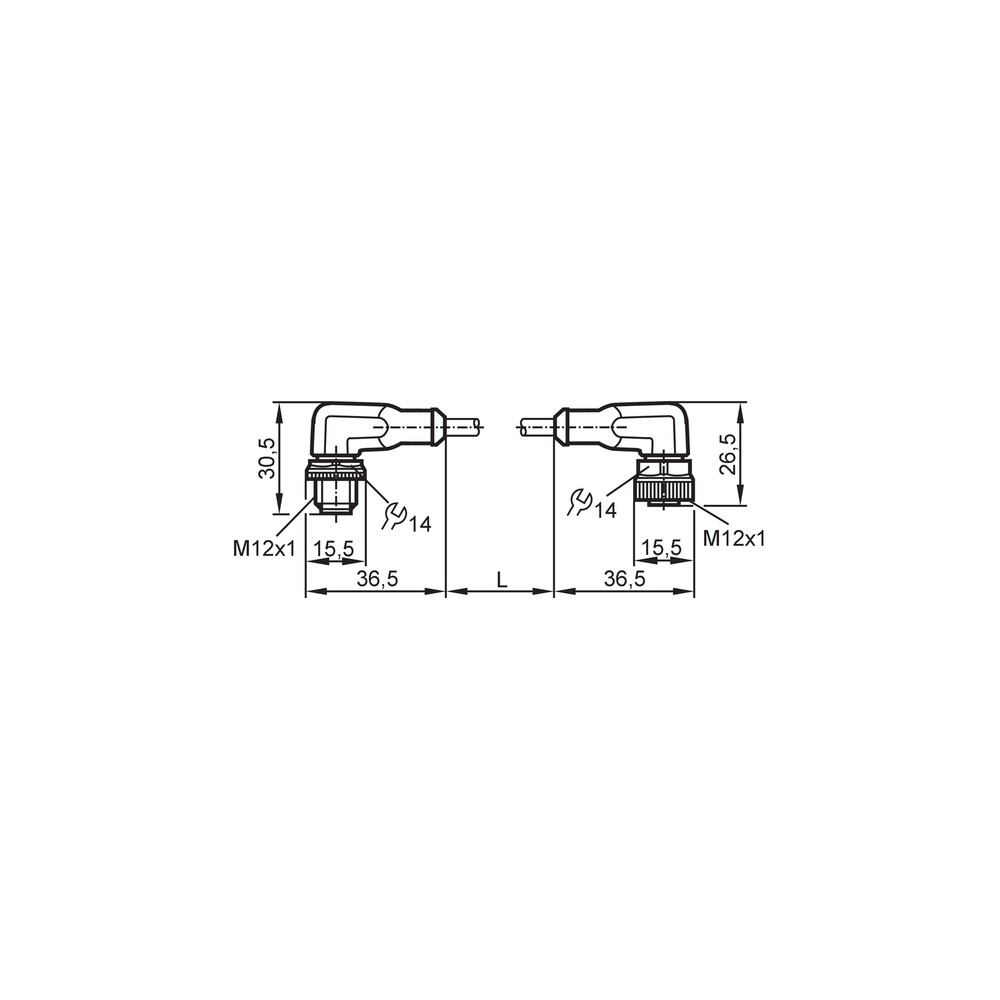

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece comunicação ou sinal elétrico.	Pinagem ou codificação do dispositivo incompatível com a conexão M12 A de quatro contatos, ou acoplamento incompleto.	Confirme a codificação, a atribuição dos contatos no datasheet do dispositivo e o encaixe dos conectores; verifique continuidade com o circuito desenergizado.
Interrupções elétricas quando o cabo se movimenta.	Dano ou fadiga do cabo por flexão abaixo do raio mínimo, torção ou solicitação fora das condições móveis declaradas.	Inspecione o percurso e o revestimento; compare a curvatura e as condições de movimento com os limites especificados e teste a continuidade durante uma inspeção controlada.
Umidade ou contaminação aparece na conexão.	Conector mal acoplado, vedação comprometida ou instalação que não mantém as condições necessárias ao grau de proteção do conjunto.	Desenergize o circuito, examine a vedação e as superfícies de acoplamento e confirme que o conector está corretamente assentado e apertado.
Aquecimento ou falha sob carga.	Corrente total ou tensão do circuito acima dos limites indicados, ou mau contato na conexão.	Meça tensão e corrente nas condições de operação; confira os limites de < 250 V AC / < 300 V DC e 4 A, além do estado e aperto dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC034 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC034 e para que serve?

É um cabo de ligação de 5 m com conexões M12 angulares, codificação A e quatro contatos. É destinado a conexões em sistemas de automação industrial, conforme a configuração elétrica requerida pelos equipamentos.

Quais são os limites elétricos e o grau de proteção informados?

A ficha indica tensão de operação inferior a 250 V AC ou 300 V DC, capacidade de carga total de 4 A e graus de proteção IP65, IP67, IP68 e IP69K. A proteção efetiva depende também da instalação e do acoplamento.

O cabo acompanha algum acessório?

A ficha não informa acessórios incluídos; ela descreve o cabo de ligação como o produto. Verifique o conteúdo de fornecimento indicado no anúncio antes da compra.

Este cabo serve para qualquer conexão M12?

Não é possível afirmar compatibilidade com qualquer conexão M12: a configuração documentada é angular, codificação A, com quatro contatos. Confirme a codificação e a pinagem exigidas pelo equipamento.

Posso usar o EVC034 em um circuito acima de 4 A?

A ficha declara capacidade de carga total de 4 A, portanto não se deve especificar este cabo para uma corrente superior a esse valor. Verifique também a tensão de operação do circuito.

O EVC034 é adequado para um equipamento que exige conector reto ou outra codificação?

A configuração indicada é M12 angular e codificação A. A ficha não documenta conexão reta nem codificações diferentes, então confirme os requisitos do equipamento antes de selecionar.

O equipamento está apresentando falhas intermitentes; preciso trocar o cabo?

Não necessariamente: verifique primeiro o encaixe, a pinagem e sinais de dano por flexão ou torção. Confirme a continuidade elétrica antes de substituir o componente.

A conexão apresenta umidade; o cabo perdeu a proteção IP?

A presença de umidade pode estar relacionada ao acoplamento incompleto ou à vedação danificada, mas não confirma por si só uma falha do cabo. Inspecione as superfícies de acoplamento e a vedação, considerando que o grau de proteção depende do conjunto instalado.

Como decido entre este cabo e uma versão de outro comprimento?

Escolha o EVC034 quando 5 m forem suficientes e a configuração M12 angular A de quatro contatos atender aos dispositivos. Se a instalação exigir outro comprimento, selecione uma versão que corresponda a essa necessidade e valide os demais parâmetros.

Que cuidado devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites condicionais de movimento informados na ficha. Alinhe os conectores e aplique o torque indicado de 0,6...1,5 Nm.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação mecânica da configuração M12 indicada para a conexão; não substitui a verificação da pinagem do dispositivo. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção contra ingresso de sólidos e água, dependente das condições de instalação e acoplamento. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material especificado para o revestimento externo do cabo. (Ref.: material do cabo: PUR)

Raio de flexão

Curvatura mínima admitida para o cabo na aplicação flexível, expressa como múltiplo do diâmetro do cabo. (Ref.: mínimo 10 x diâmetro do cabo)

Torque de aperto

Faixa de torque indicada para o bloqueio da conexão; respeite a especificação ao acoplar. (Ref.: 0,6...1,5 Nm)
