Cabo de Ligação IFM EVC033 M12 Angular 2m PUR

Pré-visualizar: EVC033 IFM - Cabo de Ligação IFM Automação Industrial M12 Angular 2m PUR

EVC033 IFM - Cabo de Ligação IFM Automação Industrial M12 Angular 2m PUR

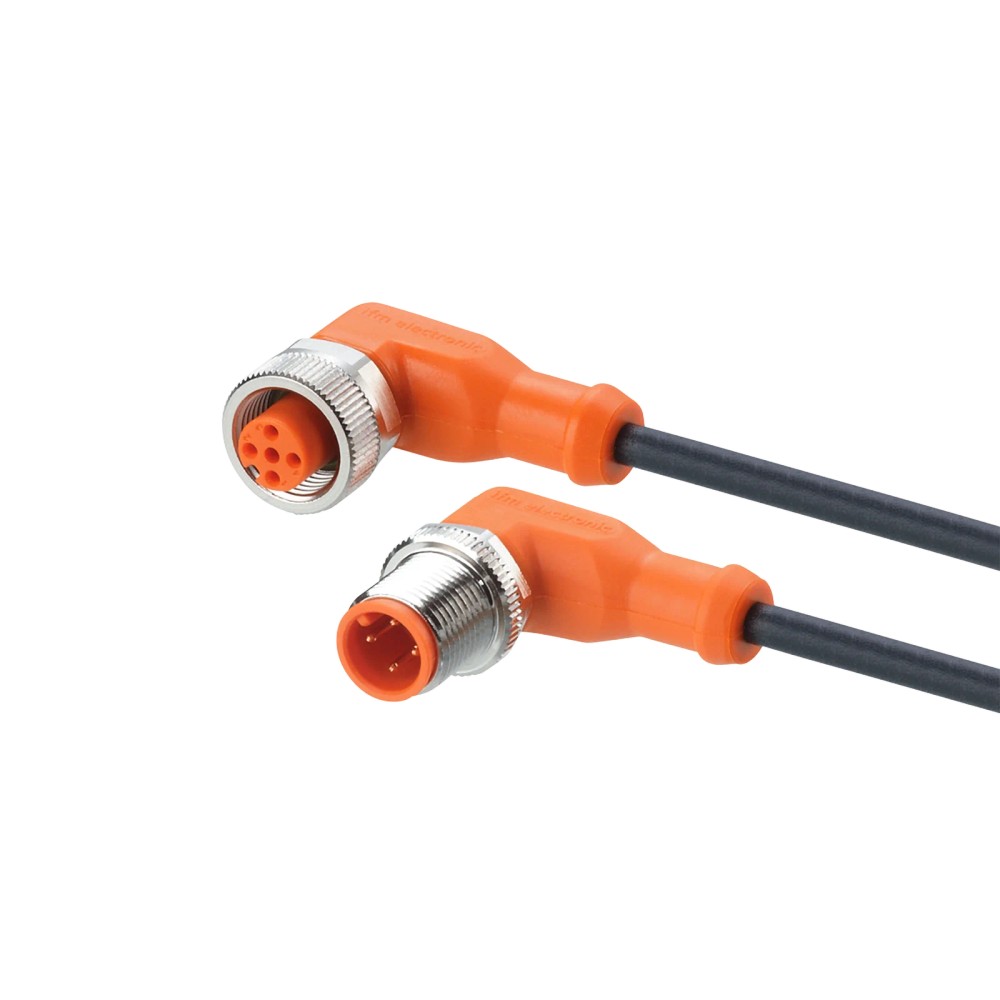

Imagem meramente ilustrativa

R$ 265,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC033
EAN: 4021179021548
NCM do produto: 85444200

Destaques do Produto Conector M12 angular,...mais

Fechar menu

Saiba mais sobre: "EVC033 IFM - Cabo de Ligação IFM Automação Industrial M12 Angular 2m PUR"

Destaques do Produto

Conector

M12 angular, codificação A, 4 contatos

Comprimento

2 m

Tensão máxima indicada

< 250 V AC / < 300 V DC

Corrente máxima indicada

4 A

Material do cabo

PUR

Proteção especificada

IP 65, IP 67, IP 68, IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC033 IFM — cabo de ligação M12 angular, 2 m, PUR

O IFM EVC033 é um cabo de ligação M12 angular para conexões em aplicações industriais e de automação. Possui cabo de 2 m com revestimento PUR, conectores M12 angulares com codificação A e 4 contatos banhados a ouro. Sua tensão de operação é inferior a 250 V AC / 300 V DC, e o grau de proteção especificado é IP 65, IP 67, IP 68 e IP 69K, quando instalado corretamente.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Conexões	M12 angular, codificação A, 4 contatos
Comprimento	2 m
Revestimento do cabo	PUR, preto, Ø 4,3 mm
Condutores	4 x 0,34 mm²
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Características construtivas	Livre de silicone e halogênio; contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam cabo de ligação M12 angular, codificação A, com 4 contatos.
Instalações que utilizem cabo de 2 m e sejam compatíveis com os limites elétricos e ambientais especificados.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 angular, codificação A, com 4 contatos; a compatibilidade mecânica e a pinagem devem corresponder ao equipamento conectado.
Não utilizar em condições que excedam os limites especificados de tensão, corrente ou temperatura.

APLICAÇÕES E USO

Uso indicado em aplicações industriais e de automação industrial, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, conforme a ficha do produto.
Pode ser considerado em instalações móveis dentro das condições informadas: temperatura de -25...90 °C (cULus: até 75 °C), velocidade máxima de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A ficha não identifica protocolos ou dispositivos específicos; valide pinagem, conexão e requisitos elétricos antes da instalação.

COMO ESCOLHER

Antes de comprar o EVC033 IFM — cabo de ligação M12 angular, 2 m, PUR, verifique estes pontos:

Escolha o EVC033 quando

A instalação exigir cabo de ligação de 2 m com conexões M12 angulares, codificação A, 4 contatos, condutores de 0,34 mm² e operação dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, outro tipo de conector, outra codificação ou número de contatos. Confirme também pinagem, tensão, corrente e condições de instalação com a documentação do equipamento conectado; a ficha do cabo não identifica protocolos ou dispositivos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo	EVC033	Código do produto.
Tipo de produto	Cabo de ligação	Classificação informada na ficha.
GTIN	4021179021548	Identificador comercial do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	88 g	Valor informado no conjunto de atributos do produto.
Dimensões	30,5 x 15,5 x 36,5 mm	Dimensões informadas na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação indicados pelo fabricante.
Capacidade de carga total	4 A	Limite de corrente informado para o cabo.
Classe de proteção	II	Classificação indicada na ficha.

Conexões elétricas
Conector	1 x M12, angular; codificação A; 4 contatos, dourados; corpo TPU, laranja; bloqueio em latão niquelado; vedação FKM	Características do conector; confirmar pinagem com o equipamento conectado.
Soquete	1 x M12, angular; codificação A; 4 contatos, dourados; corpo TPU, laranja; bloqueio em latão niquelado; vedação FKM	Características do soquete; confirmar pinagem com o equipamento conectado.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para os elementos de conexão.
Contatos	Banhados a ouro	Material/acabamento declarado para os contatos.

Cabo e dados mecânicos
Comprimento	2 m	Comprimento nominal do cabo.
Especificação do cabo	PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas informadas para o cabo.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; não interpretar como raio estático sem confirmação documental.
Ciclos de curvatura	> 5 Mio.	Valor informado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento indicada pelo fabricante; observar também as condições de montagem.
Material da porca/bloqueio	Latão, niquelado	Material indicado para o elemento de bloqueio.
Material do invólucro	TPU	Material declarado para o invólucro dos conectores.
Material da vedação	FKM	Material declarado para a vedação.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus declarados; a vedação efetiva depende da montagem correta e do acoplamento adequado.
Temperatura ambiente	-25...90 °C (cULus: até 75 °C)	Faixa informada para operação; o limite cULus é indicado separadamente.
Temperatura ambiente em movimento	-25...90 °C (cULus: até 75 °C)	Faixa informada para aplicação móvel.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade indicada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação informada para armazenamento.

COMPATIBILIDADE

Comunicação

• A ficha do produto não informa protocolo de comunicação específico nem compatibilidade com dispositivos determinados.

• A conexão M12 com codificação A descreve a configuração do conector; não basta, isoladamente, para confirmar compatibilidade elétrica ou de protocolo.

Conexões

Elétrica Cabo com conectores M12 angulares, codificação A, 4 contatos banhados a ouro; condutores 4 x 0,34 mm². Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga de 4 A. Confirmar pinagem e requisitos elétricos do equipamento conectado.

Processo Não aplicável: trata-se de um cabo elétrico de ligação, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão correspondente M12 angular, codificação A, 4 contatos, e requisitos elétricos dentro dos limites declarados.	✓	A ficha especifica essa configuração de conexão e os limites de tensão e corrente; a pinagem do equipamento deve ser conferida separadamente.
Equipamento com conector de outra codificação, geometria ou número de contatos.	✗	A configuração física especificada para o cabo é M12 angular, codificação A, com 4 contatos; não corresponde a uma configuração diferente.
Aplicação que exija protocolo de comunicação determinado.	✗	A ficha não declara protocolo nem compatibilidade com dispositivos específicos. A compatibilidade deve ser validada com os dados do equipamento e a pinagem.
Instalação sujeita a tensão ou corrente acima dos limites informados.	✗	A tensão especificada é < 250 V AC / < 300 V DC e a capacidade de carga é 4 A.
Aplicação dentro da faixa de temperatura declarada e com o grau de proteção adequado à montagem realizada.	✓	A ficha informa temperatura ambiente de -25...90 °C (cULus: até 75 °C) e graus IP 65, IP 67, IP 68 e IP 69K; a proteção depende da conexão e instalação corretas.

INSTALAÇÃO

Como instalar o EVC033 IFM — cabo de ligação M12 angular, 2 m, PUR

Confirme que as duas interfaces do sistema correspondem às conexões M12 angulares, codificação A, com 4 contatos.
Verifique a pinagem e os requisitos elétricos do equipamento conectado antes de energizar.
Confirme que a tensão e a corrente da aplicação permanecem dentro dos limites declarados para o cabo.
Posicione o cabo sem exceder o raio mínimo indicado para aplicação flexível, equivalente a 10 vezes o diâmetro do cabo.
Acople e aperte as conexões dentro da faixa indicada de 0,6...1,5 Nm, sem exceder o torque máximo.
Inspecione o assentamento das conexões e a condição das vedações; os graus de proteção especificados dependem da montagem correta.

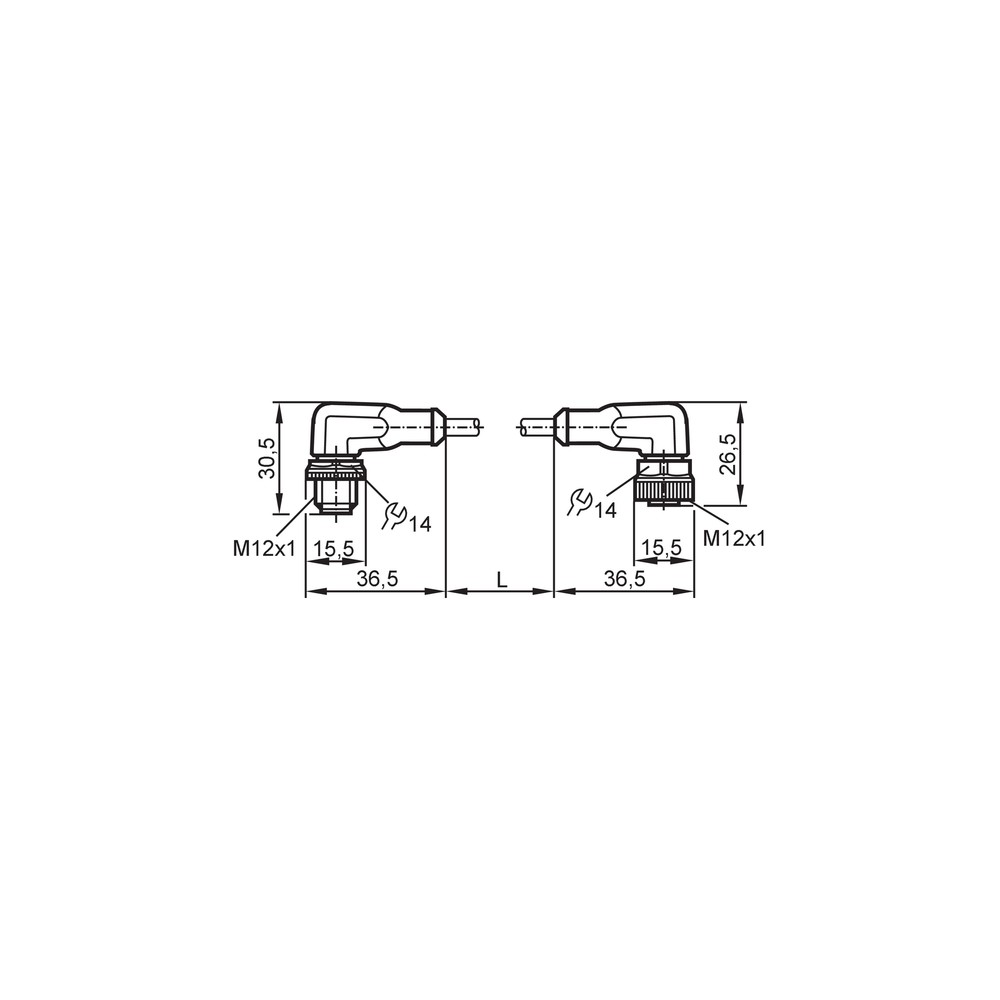

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece conexão elétrica.	Conector incompatível em codificação, número de contatos ou geometria, ou pinagem divergente.	Confira a codificação A, os 4 contatos e a pinagem indicada na documentação dos dois equipamentos; inspecione o acoplamento.
A conexão apresenta falhas intermitentes durante o movimento.	Cabo submetido a flexão ou torção fora das condições de aplicação, ou conector mal acoplado.	Inspecione o percurso do cabo, respeite o raio mínimo de flexão declarado e confira o assentamento e o aperto da conexão.
Há entrada de umidade na conexão instalada.	Acoplamento incompleto, vedação danificada ou instalação que não mantém a proteção especificada.	Verifique o estado da vedação, o acoplamento e o aperto conforme a faixa de torque informada; examine o conjunto conectado.
O cabo ou a conexão aquece durante a operação.	Corrente ou tensão acima dos limites informados, ou conexão elétrica deficiente.	Meça tensão e corrente em operação e compare com os limites da ficha; com o circuito desenergizado, inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC033 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC033 e para que serve?

É um cabo de ligação IFM para conexões M12 em aplicações industriais e de automação. A ficha especifica conexões angulares, codificação A, com 4 contatos.

O que acompanha o EVC033?

A ficha informa uma unidade por embalagem. Não há acessórios adicionais listados.

O EVC033 serve em qualquer equipamento com conexão M12?

Não é possível confirmar apenas pelo formato M12. Verifique a codificação A, o número de contatos, a pinagem e os requisitos elétricos do equipamento.

Posso usar este cabo em uma aplicação que exija outra codificação M12?

A ficha especifica codificação A. Para outra codificação, a compatibilidade mecânica não está estabelecida e deve ser validada antes da compra.

O equipamento não funciona depois de conectar o cabo; o que devo verificar?

Confira primeiro o acoplamento, a codificação, o número de contatos e a pinagem nos documentos do equipamento. A ficha do cabo não especifica protocolos nem pinagem de dispositivos.

A conexão falha quando a máquina se movimenta; o que pode causar isso?

Verifique se o cabo está submetido a flexão ou torção fora das condições informadas e se os conectores permanecem firmemente acoplados. A ficha declara raio mínimo de flexão de 10 vezes o diâmetro do cabo para aplicação flexível.

Devo escolher este cabo ou um modelo com outro comprimento?

Escolha o EVC033 quando 2 m atenderem ao trajeto e a conexão M12 angular, codificação A, com 4 contatos corresponder ao equipamento. Se o comprimento ou a configuração forem diferentes, selecione uma versão que corresponda aos requisitos da instalação.

Este cabo é vendido como kit com acessórios?

A ficha indica uma peça por embalagem e não lista acessórios. Não há composição de kit informada.

Que cuidado devo ter ao instalar o EVC033?

Confira a pinagem e os limites elétricos do equipamento, evite flexão abaixo do raio mínimo informado e aperte a conexão dentro da faixa de 0,6...1,5 Nm.

O EVC033 pode ser usado em uma aplicação com refrigerantes e lubrificantes?

A ficha indica aplicação em máquinas-ferramenta e em refrigerantes e lubrificantes. Confirme que as condições da instalação também respeitam os limites ambientais e de montagem especificados.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação especificada para os conectores M12; deve corresponder à interface do equipamento conectado.

PUR

Material indicado para o revestimento do cabo; a ficha identifica o cabo como PUR.

Grau de proteção IP

Classificação declarada para a proteção do conjunto, cuja aplicação depende de conexão e montagem corretas.

Raio mínimo de flexão

Limite mínimo de curvatura indicado para aplicação flexível, expresso em relação ao diâmetro do cabo.

Capacidade de carga

Corrente máxima indicada na ficha para o cabo.
