Cabo de Ligação IFM EVC032 M12 Angular 1m PUR

Pré-visualizar: EVC032 IFM - Cabo de Ligação IFM Automação Industrial M12 Angular 1m PUR

EVC032 IFM - Cabo de Ligação IFM Automação Industrial M12 Angular 1m PUR

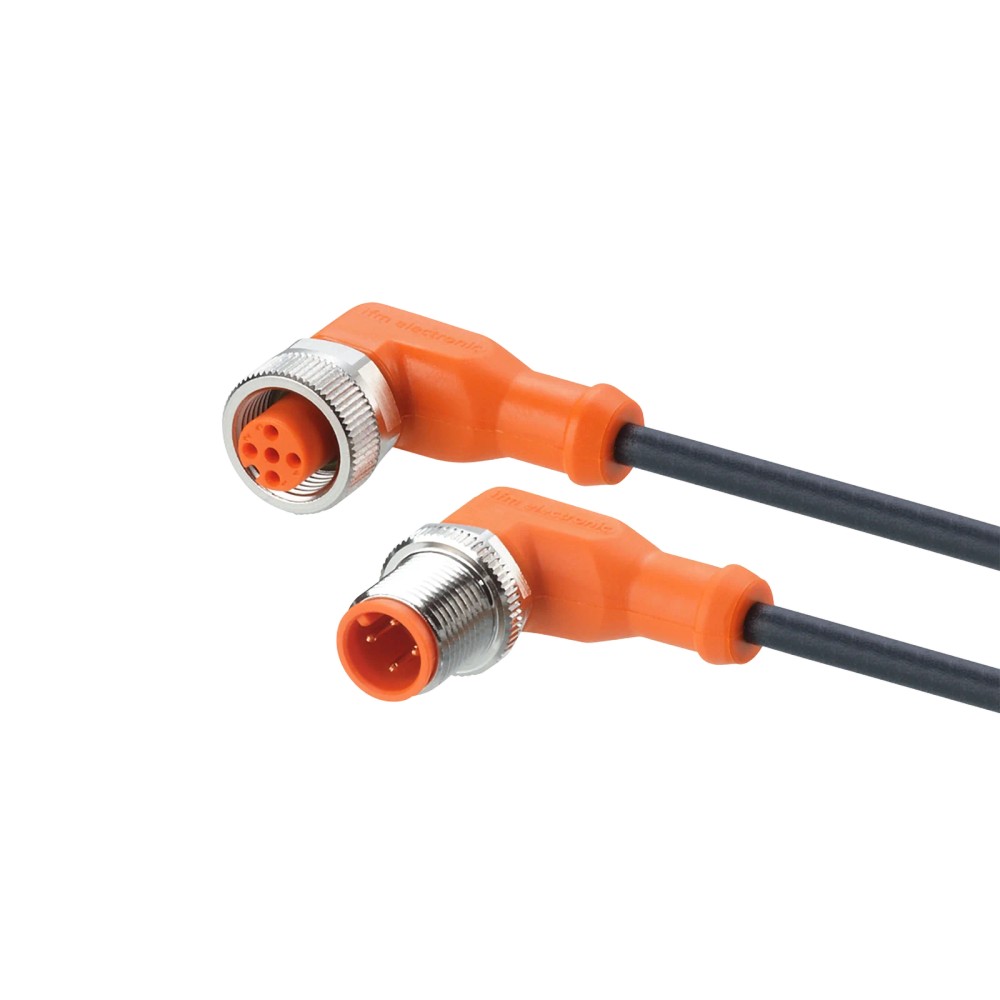

Imagem meramente ilustrativa

R$ 249,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC032
EAN: 4021179021531
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVC032 IFM - Cabo de Ligação IFM Automação Industrial M12 Angular 1m PUR"

Destaques do Produto

Tipo de Conector

M12 Angular

Comprimento

1 metro

Material

PUR (Livre de halogênio)

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC032 IFM - Cabo de Ligação M12 Angular 1m PUR

O EVC032 é um cabo de ligação industrial com conectores M12 angulares, projetado para garantir transmissões estáveis em ambientes exigentes. Com revestimento em PUR, é altamente resistente a óleos, refrigerantes e movimentações cíclicas. Destaca-se pelos contatos banhados a ouro e pela vedação robusta contra jatos de alta pressão (IP69K).

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC032
Comprimento	1 m
Conexão	M12 Angular
Material	PUR
Grau de Proteção	IP65/67/68/69K
Corrente	4 A
Temperatura Operação	-25...90 °C
Isento de Silicone	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de refrigerantes e lubrificantes
Aplicações móveis com ciclos de curvatura até 5 milhões
Ambientes que exigem alta proteção contra umidade (IP69K)

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250V AC
Ambientes com temperaturas contínuas acima de 90°C
Aplicações que exijam esforço de torção superior a ± 180°/m
Utilização em correntes superiores a 4 A

APLICAÇÕES E USO

Sistemas de automação industrial
Conexão de sensores e atuadores em máquinas-ferramenta
Ambientes com presença frequente de lubrificantes e fluidos de corte

COMO ESCOLHER

Antes de comprar o EVC032 IFM - Cabo de Ligação M12 Angular 1m PUR, verifique estes pontos:

Escolha o EVC032 se:

Sua aplicação exige alta resistência química e mecânica em ambientes úmidos, ou se a montagem exige um conector angular para economizar espaço.

Busque outra opção se:

Necessitar de comprimento maior que 1m, requer conexão reta ou opera com tensões superiores a 250V AC.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de Produto	Cabo de ligação	Classificação funcional
Aplicações	Indústria, máquinas-ferramenta, lubrificantes	Ambiente operacional

Dados elétricos
Tensão de operação	< 250 V AC	Limite elétrico
Capacidade de carga	4 A	Corrente máxima nominal

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência ambiental
Temperatura ambiente	-25...90 °C	Operação contínua

Dados mecânicos
Material revestimento	PUR	Composição do material
Ciclos de curvatura	> 5 Mio.	Resistência à flexão
Comprimento	1 m	Especificação física

COMPATIBILIDADE

Comunicação

• Padrão M12 A-coded

Conexões

Elétrica 4 x 0,34 mm²

Processo M12 (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com refrigerantes e óleos	✓	Revestimento em PUR é resistente quimicamente a fluidos industriais.
Aplicações de robótica com movimento cíclico	✓	Suporta > 5 milhões de ciclos de curvatura.
Instalações de alta voltagem (>250V AC)	✗	O isolamento do cabo e conectores não suporta tensões elevadas acima de 250V.

INSTALAÇÃO

Como instalar o EVC032 IFM - Cabo de Ligação M12 Angular 1m PUR

Desenergize o sistema antes de iniciar a conexão.
Verifique se o conector M12 está alinhado corretamente com o dispositivo.
Insira o conector angular no dispositivo alvo.
Rosqueie a porca de travamento manualmente.
Utilize ferramenta adequada para atingir o torque entre 0,6 e 1,5 Nm.
Fixe o cabo de forma a respeitar o raio de flexão mínimo (10x diâmetro do cabo) e evitar torção.

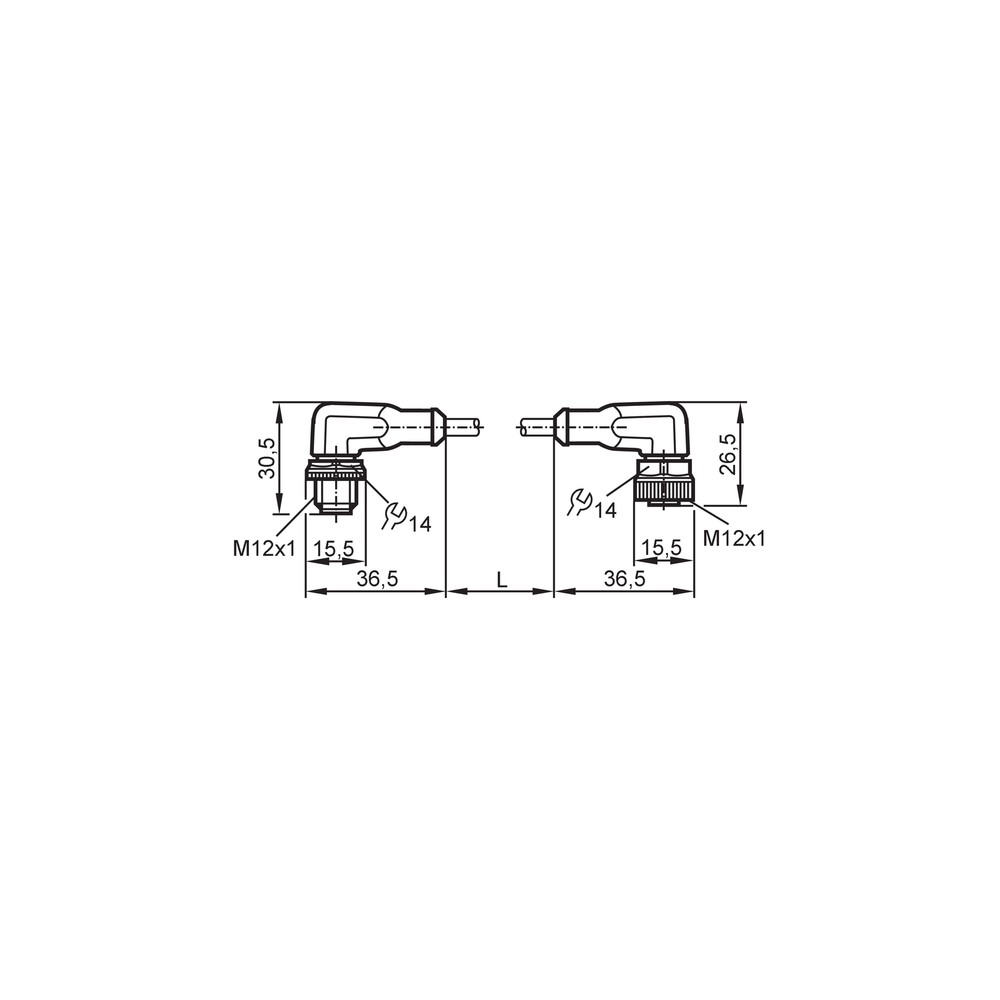

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector	Torque de aperto fora da especificação (abaixo de 0,6Nm)	Verificar se a porca de travamento está devidamente apertada conforme recomendado.
Rompimento interno do condutor	Esforço de torção mecânica além do limite de ± 180°/m	Realizar teste de continuidade elétrica no cabo.
Degradação acelerada do revestimento PUR	Uso em ambientes acima de 90°C	Verificar temperatura local comparada ao datasheet.
Falha na comunicação de sinal	Conexão mal alinhada (pinos tortos)	Inspecionar visualmente os pinos do conector M12.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVC032 (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC032 da IFM?

O EVC032 é um cabo de ligação com conectores M12 angulares, projetado para automação industrial, possuindo revestimento em PUR e contatos banhados a ouro.

Este cabo pode ser utilizado em ambientes com presença de umidade ou lubrificantes?

Sim, ele é adequado para ambientes exigentes, com grau de proteção IP65, IP67, IP68 e IP69K, sendo resistente a refrigerantes e lubrificantes.

Existem limitações de aplicação para este cabo?

O cabo não deve ser utilizado em aplicações que excedam 250V AC, ou em ambientes com temperatura superior a 90°C (ou 75°C seguindo padrão cULus).

Quais tipos de conexão ele não atende?

O EVC032 não é recomendado para aplicações que exigem comunicação por barramentos de campo de alta velocidade ou para correntes superiores a 4 A.

O que pode causar falhas na comunicação utilizando este cabo?

O sintoma comum é falha intermitente na transmissão de sinal. Verifique se o torque de aperto (0,6 a 1,5 Nm) foi respeitado e se não há sinais de torção excessiva (limite de ± 180°/m).

Como diagnosticar se o cabo está com defeito?

Verifique a integridade física do revestimento externo e se há corrosão nos contatos. Se houver queda de sinal, teste a continuidade dos condutores internos.

Devo escolher o modelo angular ou o reto para minha aplicação?

Este modelo possui conectores angulares (M12). Se o espaço de instalação for restrito linearmente, o conector angular é a melhor escolha em relação aos modelos retos.

Este cabo vem como parte de um kit ou é peça avulsa?

Este produto é um item unitário (1 peça) de ligação ponto a ponto, não sendo parte de um kit de instalação complexa.

Quais os cuidados na instalação do conector M12?

A instalação deve ser feita manualmente ou com ferramenta adequada para manter o torque entre 0,6 e 1,5 Nm, garantindo a vedação FKM contra contaminantes.

Qual a procedência deste componente?

A IFM garante a especificação conforme datasheet. Para questões de procedência e faturamento, a venda é realizada pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento do cabo, conhecido por sua alta resistência mecânica e à abrasão, além de suportar óleos e lubrificantes comuns na indústria. (Ref.: Material Revestimento)

Grau de Proteção IP69K

Indica proteção total contra poeira e alta resistência à limpeza com jatos de alta pressão e temperatura. (Ref.: Grau de proteção)

Codificação A

Padrão de pinagem M12 para sensores e atuadores padrão, evitando conexões incorretas. (Ref.: Codificação)

Ciclos de Curvatura

Número de vezes que o cabo pode ser dobrado em um raio especificado sem sofrer falhas. Este modelo suporta > 5 milhões. (Ref.: Ciclos de curvatura)

Torque de Aperto

Força aplicada na porca do conector M12 para assegurar a vedação e a conexão elétrica estável (0,6...1,5 Nm). (Ref.: Máx. torque de aperto)
