Cabo de Ligação IFM EVC029 5m

Pré-visualizar: EVC029 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K M12

EVC029 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K M12

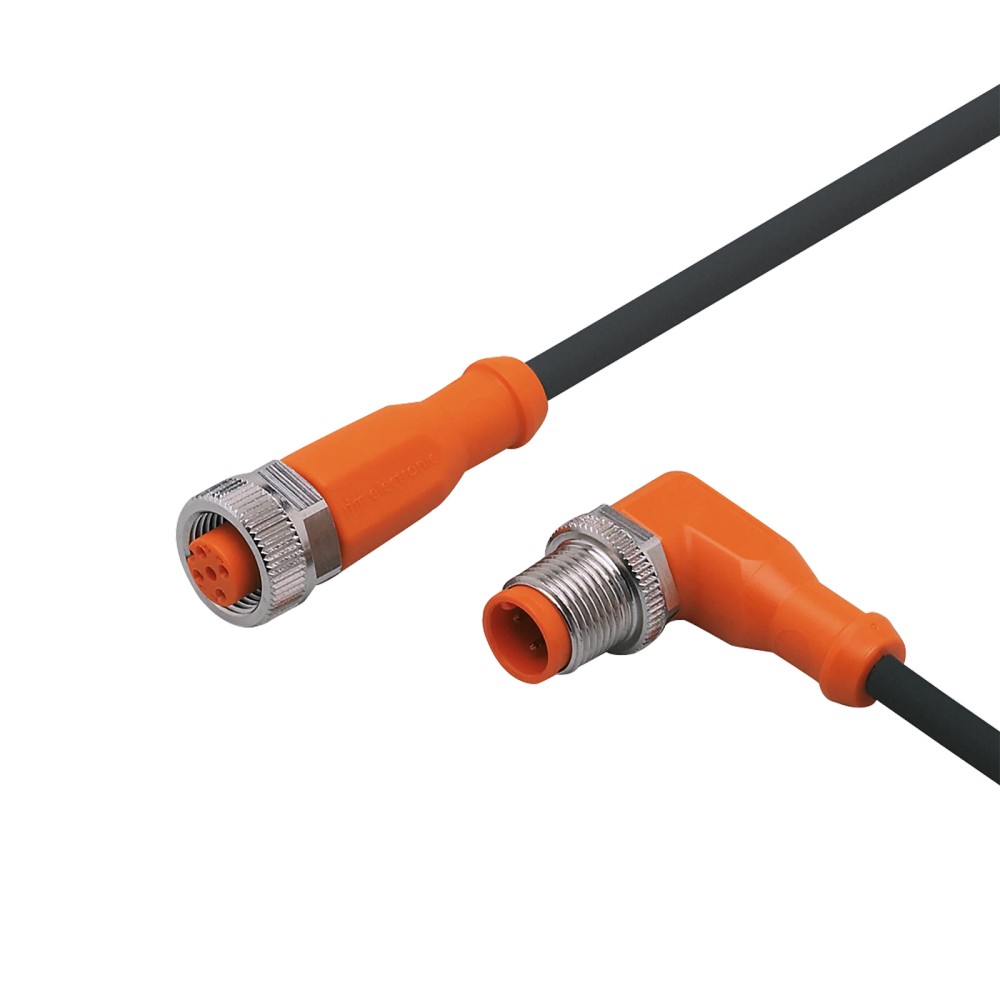

Imagem meramente ilustrativa

R$ 330,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC029
EAN: 4021179021500
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "EVC029 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K M12"

Destaques do Produto

Comprimento

5 metros

Tipo de Conector

M12 Reto/Angular

Proteção

IP69K

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC029 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K M12

O EVC029 é um cabo de ligação industrial de 5 metros, projetado para automação com conectores M12 (reto e angular). Fabricado em PUR, é livre de silicone e halogênio, apresentando contatos banhados a ouro para assegurar alta integridade de sinal. O componente oferece elevada resistência mecânica, sendo adequado para ambientes com exigência de grau de proteção IP69K e ciclos intensos de curvatura.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC029
Comprimento	5 m
Conexão	M12 Reto e Angular
Material	PUR
Grau de Proteção	IP69K
Tensão Máx.	250 V AC
Corrente	4 A
Temperatura	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas de ferramentas
Ambientes com presença de refrigerantes e lubrificantes
Esteiras porta-cabos (resiste a ciclos de curvatura)
Áreas que exigem grau de proteção IP69K (lavagem de alta pressão)

⚠ Considere outro se precisa de:

Ambientes com temperatura superior a 90°C
Aplicações com tensões acima de 250V AC
Uso em conectores com codificações diferentes de A
Instalação sujeita a estiramento mecânico excessivo

APLICAÇÕES E USO

Aplicações em automação industrial padrão
Máquinas de ferramentas com presença de lubrificantes
Ambientes industriais com necessidade de lavagem de alta pressão (IP69K)
Sistemas que exigem movimentação dinâmica (ex: esteiras porta-cabos)

COMO ESCOLHER

Antes de comprar o EVC029 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K M12, verifique estes pontos:

Quando escolher o EVC029

Opte por este cabo quando necessitar de alta resistência mecânica em ambientes hostis (óleo/refrigeração) e proteção IP69K com conectores M12 de 4 polos.

Quando buscar alternativas

Busque outra versão se a aplicação demandar comprimento diferente de 5m, codificação de conector diferente de A, ou se o ambiente exigir especificações de temperatura fora da faixa -25...90 °C.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	5 m	Comprimento total do cabo
Grau de Proteção	IP 65, IP 67, IP 68, IP 69K	Resistência a fluidos e poeira conforme normas vigentes
Material do invólucro	TPU	Material do corpo do conector
Material porca	latão, niquelado	Material do componente de bloqueio

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite máximo para operação segura
Capacidade de carga total	4 A	Corrente máxima suportada
Classe de proteção	II	Isolamento elétrico

Condições Ambientais
Temperatura ambiente	-25...90 °C	Faixa de operação recomendada
Umidade de armazenamento	10...100 %	Condições ambientais de estoque

COMPATIBILIDADE

Comunicação

• Sensores/Atuadores Digitais

• Sensores Analógicos (4-20mA / 0-10V)

• I/O Link (padrão M12)

Conexões

Elétrica 4 pinos, contatos banhados a ouro

Processo M12x1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso em lubrificantes industriais	✓	O material PUR é resistente a este tipo de substância.
Redes Ethernet (M12 D-coded)	✗	Incompatibilidade física de codificação (A-coded vs D-coded).
Ambientes de lavagem com alta pressão	✓	Grau de proteção IP69K certificado.

INSTALAÇÃO

Como instalar o EVC029 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K M12

Verifique se o dispositivo de destino possui porta M12 A-coded.
Limpe a área de conexão para evitar contaminação.
Alinhe os pinos do conector com a entrada do dispositivo.
Insira o conector suavemente até o fim.
Aperte a porca de bloqueio manualmente.
Utilize uma chave de 14mm para dar o torque final entre 0,6 e 1,5 Nm.

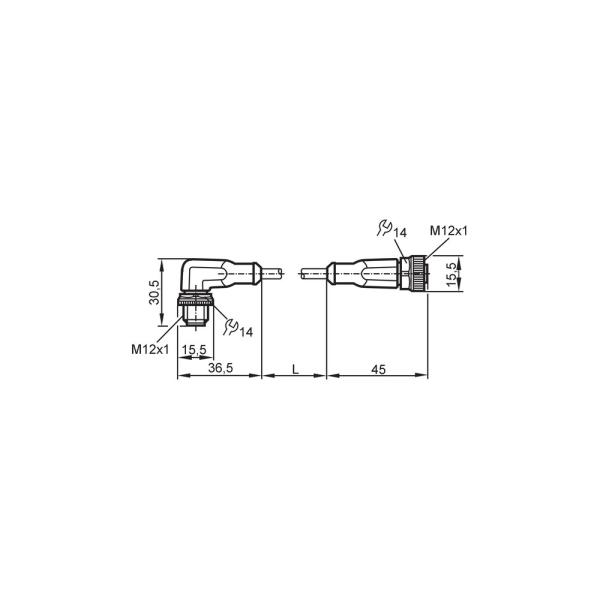

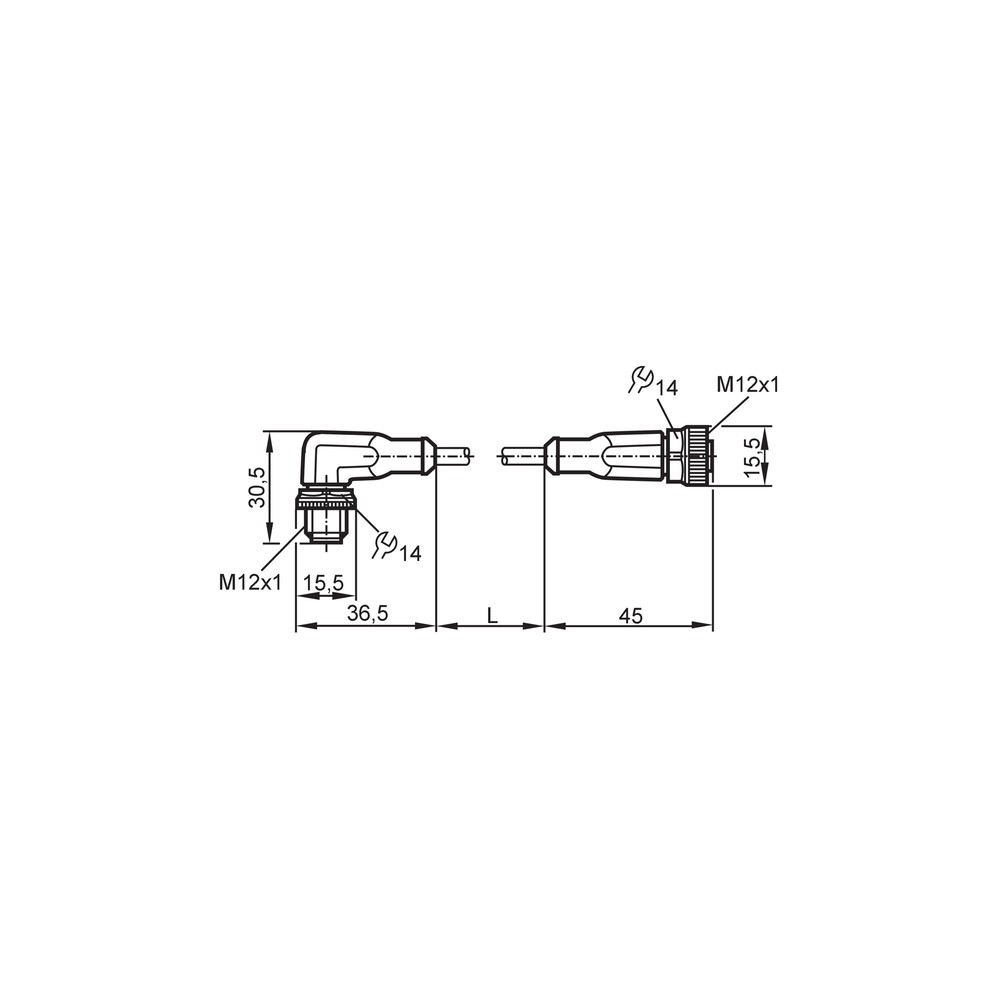

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha intermitente na transmissão de sinal	Aperto excessivo ou insuficiente do conector	Verificar se o torque está entre 0,6 e 1,5 Nm
Cabo rompido internamente	Dano por flexão repetitiva além do raio especificado	Inspecionar continuidade elétrica em toda a extensão
Oxidação nos contatos dourados	Entrada de umidade por vedação incorreta	Remover o conector e inspecionar visualmente os pinos
Degradação da jaqueta do cabo	Exposição a agentes químicos incompatíveis	Verificar compatibilidade do material PUR com o agente químico

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVC029 da IFM?

O cabo EVC029 é um cabo de ligação industrial com 5 metros de comprimento, equipado com conectores M12 (reto e angular) e blindagem em PUR, indicado para automação e máquinas de ferramentas.

O que acompanha o produto ao realizar a compra?

Ele acompanha o cabo de 5 metros com conectores pré-moldados e vedação FKM, pronto para instalação direta em sensores e atuadores com interface M12.

Este cabo pode ser usado em qualquer porta M12?

Não, este modelo possui codificação A. Ele não é compatível com dispositivos que exijam codificação B, D ou X, comuns em redes industriais específicas ou Ethernet.

Existe alguma limitação de temperatura ou tensão para este cabo?

O EVC029 não é adequado para ambientes onde a temperatura de operação ultrapasse 90°C ou onde a tensão exceda o limite de 250V AC.

Como diagnosticar uma falha de conexão com este cabo?

O sintoma comum é a perda intermitente de sinal ou falha na comunicação. Verifique se o torque de aperto está entre 0,6 e 1,5 Nm e se há presença de oxidação nos pinos.

O que fazer se o cabo apresentar falha após um período em esteira porta-cabos?

Verifique a integridade da jaqueta externa (PUR) e se não houve esmagamento do cabo. A causa pode ser a quebra interna dos condutores por flexão excessiva fora da especificação.

Qual a vantagem deste cabo comparado a um cabo industrial padrão?

O modelo EVC029 oferece resistência superior a torção (± 180°/m) e proteção IP69K, sendo mais durável em ambientes com lavagem de alta pressão do que cabos comuns de PVC.

Este modelo é indicado para substituir cabos em máquinas operatrizes?

Sim, o EVC029 é uma escolha mais robusta devido ao material PUR e proteção IP69K, garantindo maior vida útil em ambientes com lubrificantes e refrigerantes agressivos.

Qual o cuidado principal durante a instalação?

A instalação deve ser feita manualmente ou com chave de 14mm, respeitando o torque de aperto de 0,6 a 1,5 Nm para não danificar o anel de vedação FKM.

Como é realizada a procedência e faturamento deste produto?

Este produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo procedência e suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

PUR

Poliuretano, material da jaqueta do cabo que oferece alta resistência mecânica e à abrasão (Ref.: Dados mecânicos).

IP69K

Grau de proteção que indica resistência à entrada de água em alta pressão e temperatura (Ref.: DIN 40050-9).

Codificação A

Padrão de disposição dos pinos no conector M12, típico para sensores e atuadores padrão (Ref.: Conexão elétrica).

Sem halogênio

Característica do revestimento que evita a emissão de gases tóxicos e corrosivos em caso de incêndio (Ref.: Característica especial).

Torque de aperto

Força de rotação recomendada para garantir a vedação correta do conector M12 (0,6-1,5 Nm) (Ref.: Conexão elétrica).
