Cabo de Ligação IFM EVC028 - 2m Industrial IP69K

Pré-visualizar: EVC028 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR IP69K

EVC028 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR IP69K

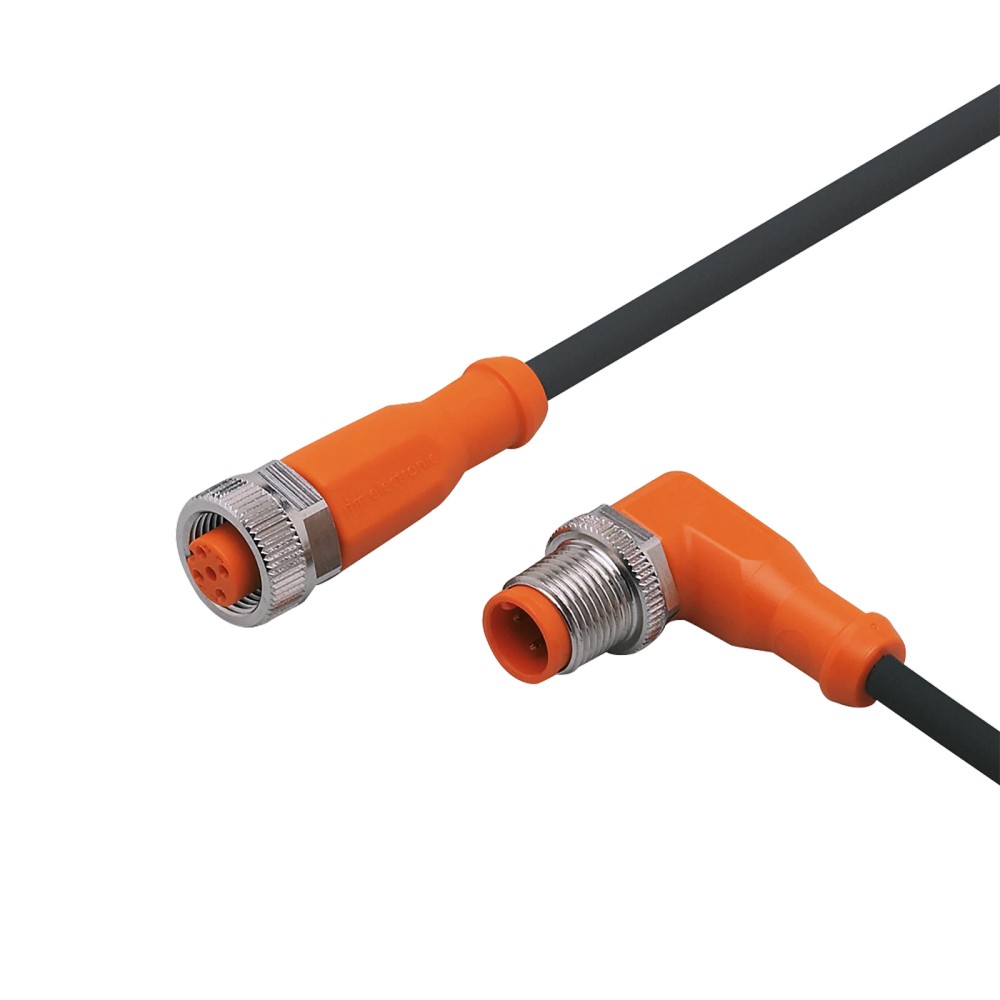

Imagem meramente ilustrativa

R$ 265,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC028
EAN: 4021179021494
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVC028 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR IP69K"

Destaques do Produto

Tipo de Conexão

M12 (Reto/Angular)

Comprimento

2 metros

Material

PUR (Sem Halogênio)

Corrente Nominal

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC028 - M12 2m PUR IP69K

O EVC028 é um cabo de ligação industrial de alta performance com conectores M12 (reto/angular), ideal para sensores e atuadores em ambientes exigentes. Ele se destaca pela construção robusta em PUR, contatos banhados a ouro e grau de proteção IP69K. É a escolha técnica para aplicações que necessitam de resistência a dobras, torções e lavagens industriais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC028
Comprimento	2 m
Grau de Proteção	IP65, IP67, IP68, IP69K
Tensão de Operação	< 250 V AC
Capacidade de carga	4 A
Esforço de Torção	± 180 °/m
Material de Revestimento	PUR (sem halogênio)
Peso	89,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com presença de lubrificantes e refrigerantes industriais.
Aplicações em máquinas-ferramenta com alta movimentação (células de robôs).
Conexões em sensores com interface M12 codificação A.
Ambientes que exigem limpeza por lavagem de alta pressão (IP69K).

⚠ Considere outro se precisa de:

Aplicações com tensão de operação superior a 250V AC.
Uso em temperaturas ambientais fora da faixa de -25 a 90 °C.
Raio de flexão menor que 10 vezes o diâmetro do cabo.
Aplicações submersas em químicos que degradam o material de vedação FKM.

APLICAÇÕES E USO

Aplicações industriais de automação industrial.
Uso em máquinas-ferramenta expostas a lubrificantes e refrigerantes.
Conexões de sensores em esteiras transportadoras e braços robóticos (devido à tolerância de dobramento).
Ambientes com exigência de sanitização frequente e jatos de alta pressão.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC028 - M12 2m PUR IP69K, verifique estes pontos:

Escolha este modelo se:

Você precisa de um cabo resiliente para automação industrial, sujeito a movimentos cíclicos, exposição a óleos e necessidade de higienização severa (IP69K).

Busque outra opção se:

Sua aplicação exige tensões acima de 300V ou se a distância de conexão for significativamente maior ou menor que 2 metros, exigindo cabos sob medida ou diferentes padrões de conexão (M8 ou M23).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	2 m	Comprimento fixo do cabo
Material do invólucro	TPU	Material do corpo do conector
Material da vedação	FKM	Material de alta resistência química

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão elétrica
Capacidade de carga total	4 A	Limite de corrente nominal
Classe de proteção	II	Isolamento elétrico

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência a contaminantes e líquidos
Temperatura ambiente	-25...90 °C	Operação em movimento
Umidade de armazenamento	10...100 %	Condições de estoque

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Transmissão de energia para sensores 24V

Conexões

Elétrica 1 x M12 reto e 1 x M12 angular, 4 polos, codificação A

Processo Conexão M12 padrão para sensores industriais

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem por jato de alta pressão	✓	O cabo possui grau de proteção IP69K, garantindo estanqueidade sob essas condições.
Aplicações de robótica industrial	✓	A tolerância a dobras e a resistência de ± 180°/m de torção suportam movimentos contínuos.
Circuitos de alta tensão (>300V)	✗	A especificação elétrica limita a operação até 250V AC / 300V DC.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC028 - M12 2m PUR IP69K

Verifique se o conector do equipamento está limpo e livre de detritos.
Alinhe o pino guia do soquete M12 com o conector do cabo.
Encaixe o conector até sentir o encaixe correto.
Rosqueie a porca de bloqueio manualmente até o fim do curso.
Utilize uma chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Certifique-se de que o raio de curvatura do cabo, após a instalação, respeite o mínimo de 10x o diâmetro do cabo.

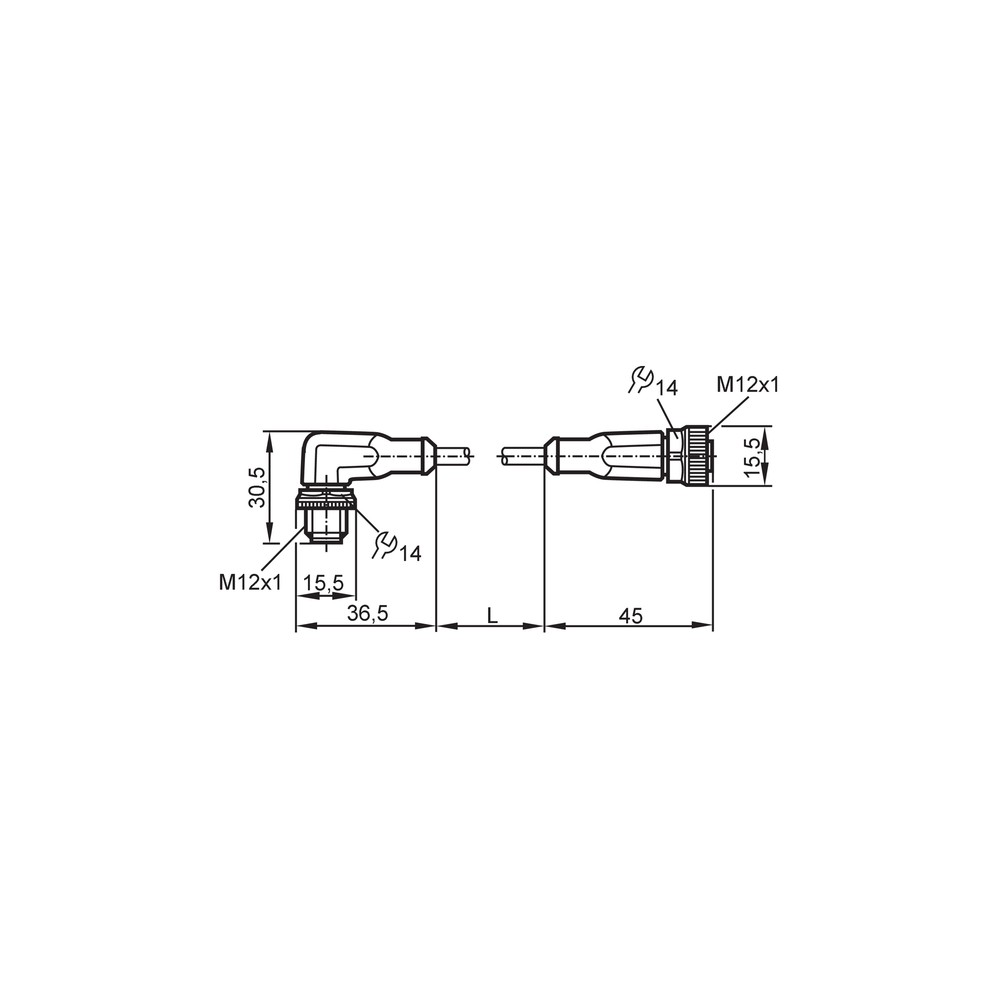

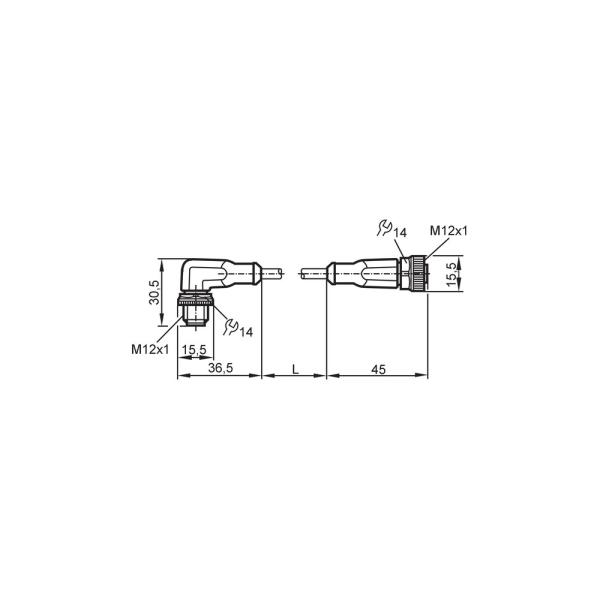

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal.	Curvatura abaixo do raio mínimo permitido (10x diâmetro).	Verificar continuidade com multímetro enquanto manipula o trecho do cabo próximo ao conector.
Entrada de umidade ou falha de conexão.	Torque de aperto incorreto no conector.	Inspecionar vedação FKM e reapertar conector entre 0,6 e 1,5 Nm.
Degradação ou ressecamento do revestimento externo.	Exposição a agentes químicos incompatíveis.	Verificar se o produto químico em uso é compatível com o material de revestimento PUR.
Aquecimento do cabo ou deformação dos contatos.	Sobrecarga de corrente (acima de 4A).	Medir a carga do circuito conectado ao cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVC028 (Datasheet) Desenho técnico do cabo (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC028 da IFM e qual sua principal função?

O EVC028 é um cabo de ligação industrial com conectores M12 (reto e angular), projetado para automação e transferência de sinais.

Quais são as características técnicas de destaque deste modelo?

Este cabo possui 2 metros de comprimento, revestimento em PUR, 4 polos e grau de proteção IP69K, ideal para ambientes industriais agressivos.

Existem restrições de uso ou ambientes onde este cabo não deve ser aplicado?

Ele não é adequado para aplicações com tensões superiores a 250V AC ou 300V DC, nem para ambientes onde a temperatura exceda os limites de -25 a 90 °C.

O EVC028 é compatível com todos os ambientes industriais químicos?

O cabo não deve ser utilizado em instalações que exijam resistência a produtos químicos não compatíveis com o material de revestimento PUR ou vedação FKM.

Como identificar uma falha no cabo?

Sintomas comuns incluem falha de continuidade ou sinal intermitente; a causa provável é o rompimento interno por torção ou flexão excessiva fora da especificação.

O que verificar antes de solicitar a troca do produto?

Verifique a integridade física do revestimento, a presença de sinais de oxidação nos contatos dourados e utilize um multímetro para testar a continuidade de cada pino.

Devo comprar este cabo montado ou montar um conector separado?

Este produto é um cabo de ligação pronto para uso (patch cable). A escolha entre este e um conector montável depende da necessidade de customização do comprimento do cabo vs. praticidade de instalação.

Qual a vantagem deste cabo de ligação em relação a conectores de montagem própria?

O modelo EVC028 oferece a vantagem de ser testado de fábrica com contatos banhados a ouro, garantindo maior durabilidade contra corrosão comparado a montagens manuais de campo.

Quais cuidados tomar durante a instalação?

Para instalação, garanta que o torque de aperto esteja entre 0,6 e 1,5 Nm e evite forçar o raio de curvatura, que deve ser no mínimo 10 vezes o diâmetro do cabo.

Qual a procedência deste cabo de ligação?

Este item é fabricado e fornecido pela IFM Electronic, garantindo a procedência técnica e as certificações informadas na folha de dados oficial.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total contra entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica, abrasão e flexibilidade (Ref.: material).

Codificação A

Padrão de pinagem para conectores M12, amplamente utilizado em sensores e atuadores de automação (Ref.: conexão).

Esforço de Torção

Capacidade do cabo de suportar torções (± 180 °/m) durante aplicações dinâmicas (Ref.: esforço).

Sem halogênio

Propriedade do material que não emite gases tóxicos em caso de combustão, aumentando a segurança em ambientes confinados (Ref.: sem_halogenio).
