Cabo de Ligação IFM EVC024 5m PUR M12

Pré-visualizar: EVC024 IFM - Cabo de Ligação ifm Automação Industrial 5m PUR M12 Angular/Reto 4 Polos

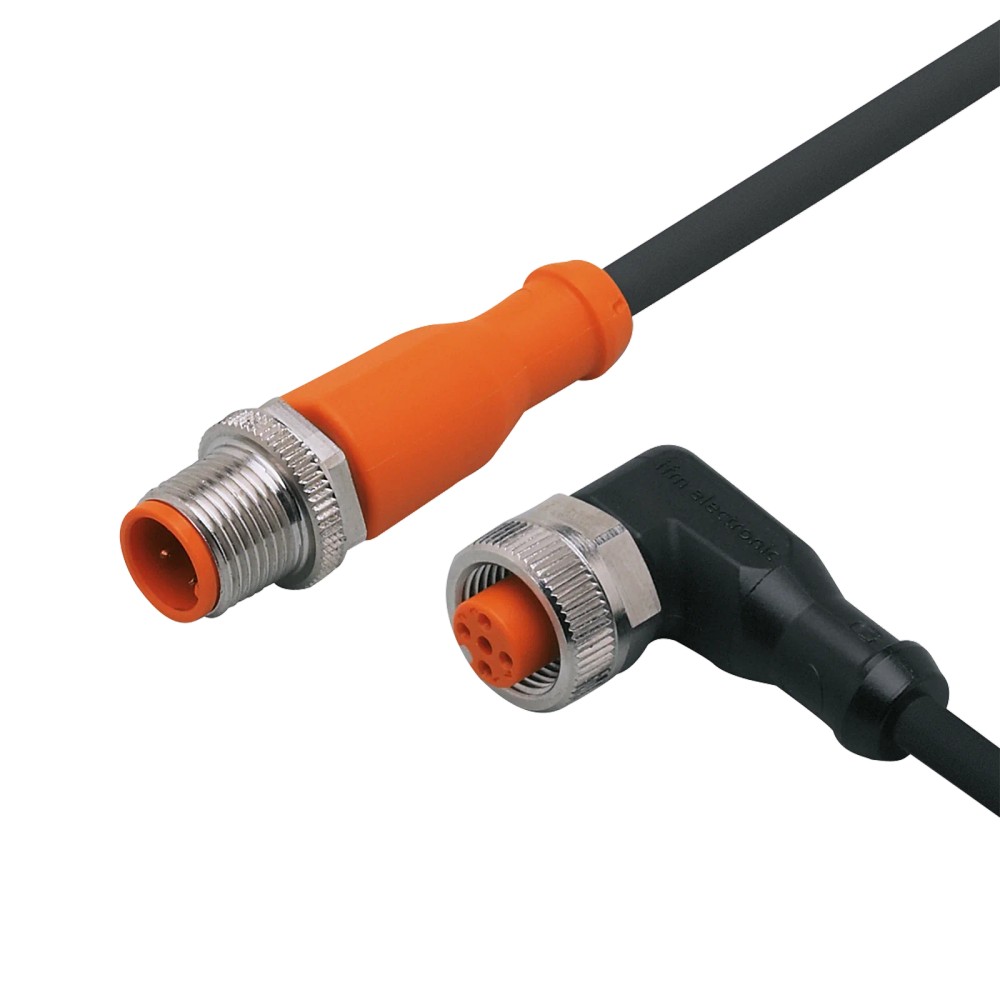

EVC024 IFM - Cabo de Ligação ifm Automação Industrial 5m PUR M12 Angular/Reto 4 Polos

Imagem meramente ilustrativa

R$ 395,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC024
EAN: 4021179021456
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 5...mais

Fechar menu

Saiba mais sobre: "EVC024 IFM - Cabo de Ligação ifm Automação Industrial 5m PUR M12 Angular/Reto 4 Polos"

Destaques do Produto

Comprimento do cabo

5 m

Configuração das pontas

M12 angular / M12 reto, codificação A, 4 contatos

Tensão de operação indicada

10...36 V DC

Capacidade de carga indicada

4 A

Material e proteção

PUR; IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVC024, 5 m, PUR, M12 angular/reto, 4 polos

O ifm EVC024 é um cabo de ligação para conectar componentes em sistemas de automação industrial. Possui um soquete M12 angular e um conector M12 reto, ambos com codificação A e 4 contatos. O cabo tem 5 m, revestimento PUR e proteção indicada como IP65, IP67, IP68 e IP69K. A ficha também informa contatos dourados e ausência de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	5 m
Conexões	Soquete M12 angular e conector M12 reto; codificação A
Contatos	4 polos, dourados
Material do cabo	PUR, preto, sem halogênio; Ø 4,3 mm
Proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	10...36 V DC
Capacidade de carga	4 A
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
SKU / GTIN	EVC024 / 4021179021456

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam um lado M12 angular e outro M12 reto, ambos A-codificados e de 4 contatos.
Aplicações em que o comprimento de 5 m, a tensão de operação indicada de 10...36 V DC e a capacidade de carga de 4 A atendam ao projeto.
Ambientes cuja necessidade de proteção corresponda às classificações IP65, IP67, IP68 ou IP69K declaradas para o cabo.

⚠ Considere outro se precisa de:

Não selecionar se a instalação exigir outra combinação de conectores, codificação ou número de contatos; a ficha descreve M12 A-codificado com 4 contatos em ambas as pontas.
Não usar fora da faixa de tensão de operação de 10...36 V DC ou acima da capacidade de carga indicada de 4 A.
Não exceder os limites ambientais declarados: -25...90 °C, ou até 75 °C para a condição cULus indicada.

APLICAÇÕES E USO

Aplicação documentada: ligação em aplicações industriais e sistemas de automação industrial; confirme a atribuição dos contatos e os requisitos elétricos do equipamento conectado.
Aplicação documentada: máquinas de ferramentas e instalações com refrigerantes e lubrificantes; a ficha declara proteções IP65, IP67, IP68 e IP69K. A adequação depende da instalação e das condições reais de exposição.
Aplicação móvel: a ficha informa temperatura de -25...90 °C em movimento e velocidade máxima de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Essas condições não devem ser extrapoladas para outros arranjos sem validação do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVC024, 5 m, PUR, M12 angular/reto, 4 polos, verifique estes pontos:

Escolha o EVC024 quando

O equipamento e o circuito forem compatíveis com conectores M12 A-codificados de 4 contatos, com configuração angular/reta, e os 5 m de cabo forem suficientes. Confira também os limites elétricos e ambientais declarados.

Busque outra configuração quando

O projeto exigir conectores retos nas duas pontas, outro tipo de codificação, quantidade de contatos diferente, outro comprimento ou características elétricas fora das especificações informadas para este modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação indicada para o EVC024.
SKU	EVC024	Código do produto no anúncio.
GTIN	4021179021456	Identificador comercial informado.
Part number	EVC024	Código do produto na fonte prioritária do anúncio.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Aplicações industriais e automação industrial; máquinas de ferramentas, refrigerantes e lubrificantes	Cenários descritos na ficha; verificar a adequação às condições específicas da instalação.
Função elétrica	PNP	Função indicada na ficha; não define, isoladamente, protocolo de comunicação.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa indicada na ficha.
Capacidade de carga total	4 A	Limite declarado; não exceder.
Seção e composição dos condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm	Construção especificada para o cabo.
Classe de proteção elétrica	II	Classe declarada na ficha.

Conexões elétricas
Cabo	5 m, PUR, sem halogênio, preto, Ø 4,3 mm	Características da ligação fornecidas na ficha.
Soquete	1 x M12, angular; codificação A; 4 contatos dourados; corpo em TPU preto transparente; bloqueio em latão niquelado; vedação FKM	Configuração da extremidade fêmea.
Conector	1 x M12, reto; codificação A; 4 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado	Configuração da extremidade macho.
Torque máximo de aperto	0,6...1,5 Nm	Valor indicado para o bloqueio das conexões.
Contato	Banhado a ouro	Característica declarada para os contatos.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Classificações declaradas na ficha; aplicar conforme condições e montagem especificadas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente indicada.
Temperatura ambiente, condição cULus	Até 75 °C	Limite indicado especificamente para a condição cULus.
Temperatura ambiente em movimento	-25...90 °C	Faixa declarada para uso móvel.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Dados mecânicos e materiais
Material do revestimento	PUR	Material especificado para o cabo.
Material do invólucro	TPU	Material indicado para o corpo dos conectores.
Material da porca/bloqueio	Latão niquelado	Material especificado para os bloqueios.
Material da vedação	FKM	Material indicado para a vedação do soquete.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro do cabo de 4,3 mm.
Ciclos de curvatura	> 5 Mio.	Valor declarado na ficha para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor de torção indicado.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para movimentos.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada na ficha.
Dimensões informadas	15,5 x 15,5 x 49,5 mm	Medidas do produto informadas no conjunto de dados.
Peso	168 g	Peso informado no conjunto de dados.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8544.42.00	Classificação informada no cadastro do produto.

Displays e elementos de operação
Indicador em operação	1 x LED verde	Indicador descrito na ficha.
Indicadores de status de chaveamento	2 x LED amarelos	Indicadores descritos na ficha.

Dados de confiabilidade
MTTF	20027 anos	Valor declarado no conjunto de dados; não representa garantia nem duração assegurada de serviço.

COMPATIBILIDADE

Comunicação

• A ficha identifica a função elétrica como PNP, mas não especifica protocolo de comunicação. Não presumir compatibilidade com um protocolo específico.

Conexões

Elétrica Cabo de 5 m, PUR, 4 x 0,34 mm²; um soquete M12 angular e um conector M12 reto, ambos com codificação A e 4 contatos dourados. Tensão de operação indicada: 10...36 V DC; capacidade de carga total: 4 A. A compatibilidade elétrica depende da atribuição de pinos e dos requisitos do equipamento conectado; conferir o datasheet.

Processo Não aplicável como conexão de processo. As extremidades são conexões elétricas M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexão M12 A-codificada de 4 contatos e necessidade de uma ponta angular e outra reta	✓	A ficha especifica soquete M12 angular e conector M12 reto, ambos A-codificados e com 4 contatos.
Circuito dentro de 10...36 V DC e capacidade de carga de até 4 A	✓	Esses limites estão indicados na ficha; confirmar também a atribuição de pinos e os requisitos do equipamento.
Conexão que exija outra codificação, outra quantidade de contatos ou outra geometria de pontas	✗	A configuração descrita para o EVC024 é M12 A-codificada, 4 contatos, angular em uma ponta e reta na outra.
Integração que dependa de um protocolo de comunicação específico	✗	A ficha fornecida não informa protocolo de comunicação; a função elétrica PNP, por si só, não confirma protocolo.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVC024, 5 m, PUR, M12 angular/reto, 4 polos

Confirme que os dois equipamentos aceitam M12 A-codificado com 4 contatos e que a configuração angular/reta atende ao espaço disponível.
Verifique a tensão, a capacidade de carga e a atribuição dos contatos nos equipamentos antes de conectar; a ficha identifica função PNP, mas não informa protocolo.
Planeje o trajeto do cabo de 5 m sem exceder o raio mínimo de flexão indicado para aplicação flexível.
Alinhe cada conector com a respectiva tomada M12 antes de acoplar, sem forçar ou torcer o cabo durante o encaixe.
Aperte os bloqueios dentro do torque indicado de 0,6...1,5 Nm.
Após a montagem, confira o assentamento das conexões e valide a operação e a vedação conforme as condições reais da instalação.

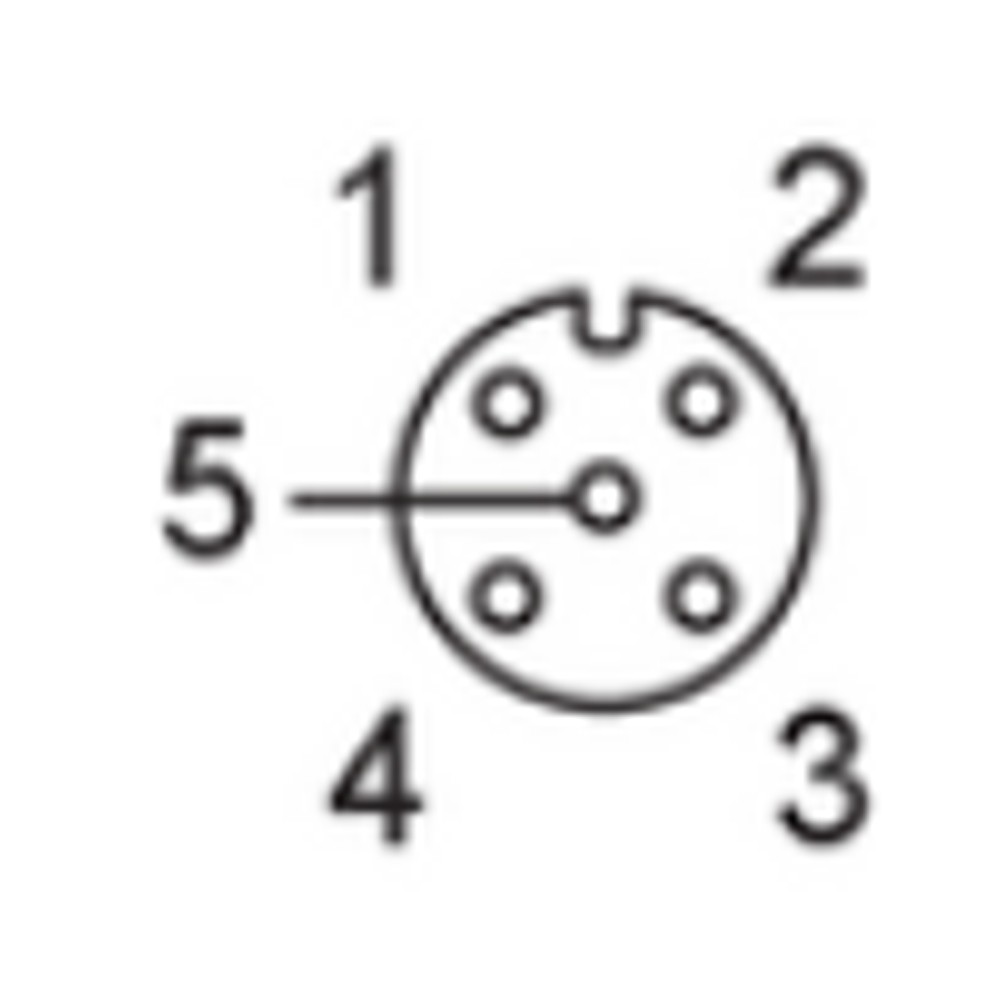

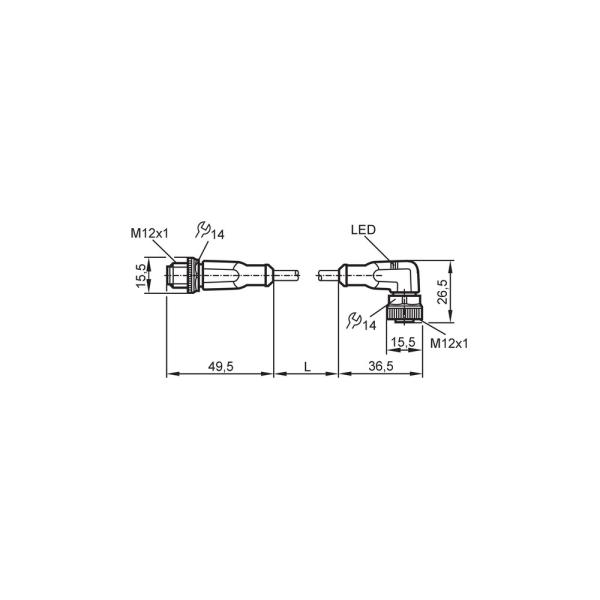

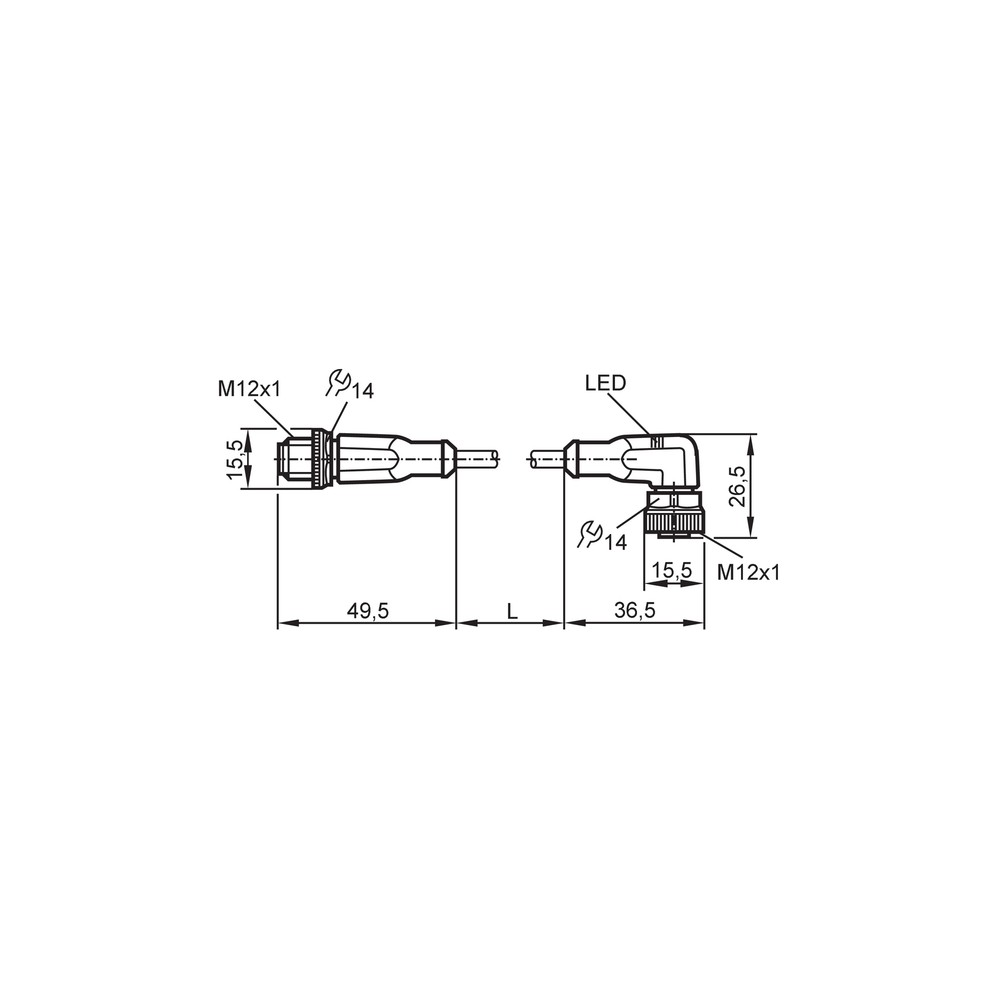

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Conexão incorreta, atribuição de contatos incompatível ou circuito fora da tensão/faixa de carga especificada.	Confira a pinagem nos documentos dos equipamentos e meça a alimentação no circuito; valide também a carga em relação aos limites declarados.
A ligação apresenta interrupções quando o cabo se movimenta.	Dano ou esforço mecânico no cabo, curvatura abaixo do raio mínimo ou movimento fora das condições declaradas.	Inspecione o trajeto e a capa do cabo; compare a curvatura e as condições de movimento com os limites da ficha.
Há umidade ou contaminação percebida na conexão.	Conector mal acoplado, bloqueio inadequado ou instalação que não respeita as condições necessárias para a classificação IP declarada.	Inspecione o acoplamento e o bloqueio, e confirme se a montagem e a exposição correspondem às instruções do fabricante.
O cabo ou a conexão aquece durante a operação.	Carga elétrica acima da capacidade declarada, tensão fora da faixa ou contato inadequado.	Meça a tensão e a corrente do circuito e inspecione o acoplamento; compare os resultados com os limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm EVC024 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC024 e para que serve?

É um cabo de ligação ifm para conectar componentes em aplicações industriais e de automação. A ficha identifica a função elétrica como PNP; a compatibilidade final depende dos equipamentos conectados e da pinagem.

Quais são os conectores e quantos contatos ele tem?

O cabo tem um soquete M12 angular e um conector M12 reto, ambos A-codificados e com 4 contatos dourados. Consulte a documentação dos equipamentos para confirmar a atribuição de cada contato.

O que acompanha o produto?

A ficha informa uma peça por embalagem e descreve o cabo com as duas terminações M12 integradas. Não há acessórios adicionais listados.

Ele serve para conexão M12 com outra codificação ou mais contatos?

A configuração documentada para este modelo é M12 A-codificada com 4 contatos em cada extremidade. Para outra codificação ou quantidade de contatos, selecione uma configuração correspondente ao equipamento.

Posso usar este cabo em um circuito com tensão acima de 36 V DC?

A ficha indica operação de 10...36 V DC. Não use essa especificação como confirmação para tensões fora dessa faixa.

O equipamento não funciona depois que conectei o cabo; o que verifico antes de trocar?

Verifique a alimentação, a atribuição dos contatos e se a carga está dentro dos limites da ficha. Confirme também que os conectores estão totalmente acoplados.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma possível causa é esforço mecânico ou curvatura abaixo do mínimo especificado. Inspecione o cabo e o trajeto e confira as condições de movimento declaradas pelo fabricante.

É melhor escolher este cabo ou comprar conectores separados?

O EVC024 é fornecido como cabo de ligação com 5 m e conectores M12 angular e reto integrados. A ficha não compara o produto com conectores avulsos; escolha conforme o comprimento e a configuração necessários.

Como devo apertar os conectores M12?

Alinhe os conectores antes do acoplamento e respeite o torque máximo indicado de 0,6...1,5 Nm. Evite aplicar torção ao cabo durante a montagem.

Há dados de garantia ou procedência técnica na ficha?

A ficha identifica a ifm como marca e fornece o datasheet do fabricante, mas não informa condições de garantia. Consulte o fornecedor para informações comerciais não especificadas no documento técnico.
