Cabo de Ligação IFM EVC023 - 2m PUR Industrial

Pré-visualizar: EVC023 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR M12

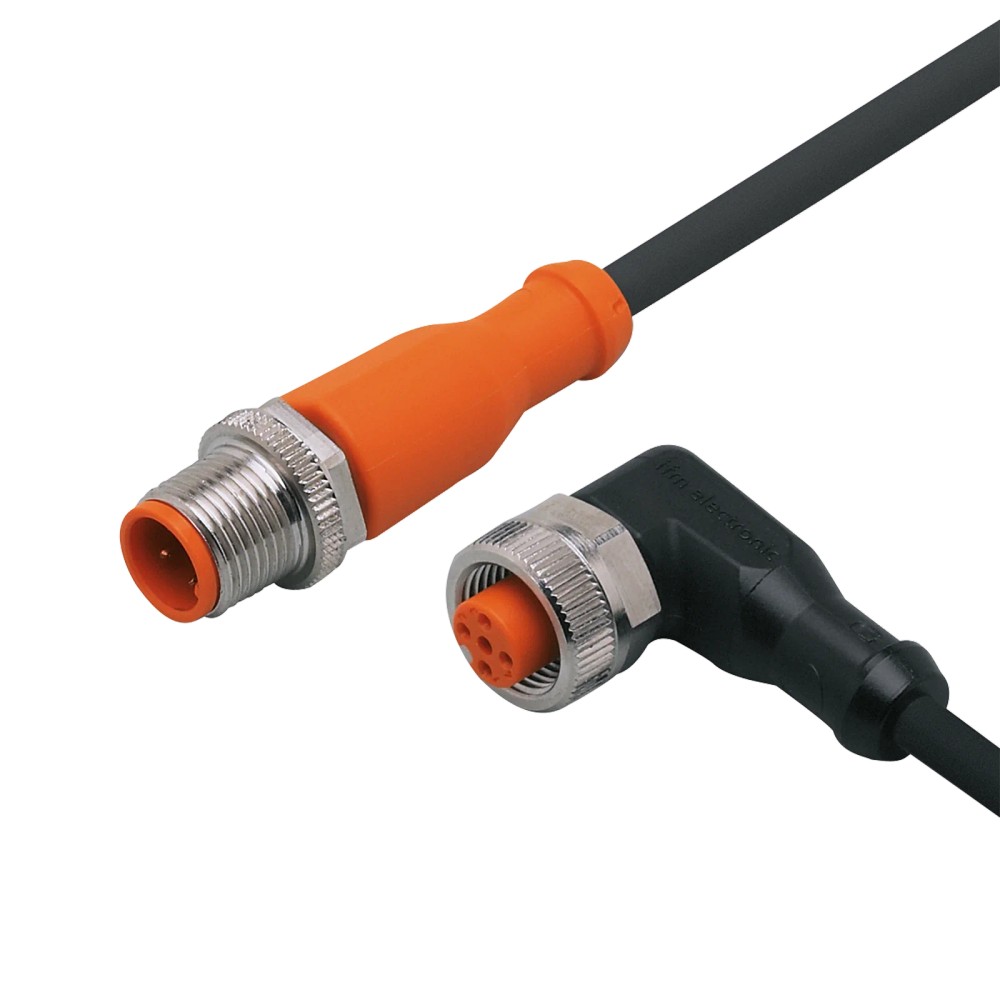

EVC023 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR M12

Imagem meramente ilustrativa

R$ 333,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC023
EAN: 4021179021449
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 2...mais

Fechar menu

Saiba mais sobre: "EVC023 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR M12"

Destaques do Produto

Comprimento do cabo

2 m

Conexão

M12, codificação A, 4 contatos

Formato das extremidades

Soquete angular e conector reto

Material do cabo

PUR

Proteção declarada

IP65, IP67, IP68 e IP69K

Configuração

PNP

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC023, M12, 2 m, PUR, PNP

O IFM EVC023 é um cabo de ligação de 2 m para conexões em aplicações industriais e de automação. Possui conexões M12 com codificação A e quatro contatos, além de cabo revestido em PUR. Conta com grau de proteção IP65, IP67, IP68 e IP69K, e é especificado como sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	2 m
Revestimento do cabo	PUR, preto, sem halogênio
Conexões	M12, codificação A; uma angular e uma reta
Contatos	4, banhados a ouro
Configuração elétrica	PNP
Grau de proteção	IP65, IP67, IP68, IP69K
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam cabo de ligação com 2 m e conexões M12 codificação A de quatro contatos.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme a descrição do produto.
Instalações que requeiram os graus de proteção declarados IP65, IP67, IP68 ou IP69K, respeitadas as condições de montagem e uso do fabricante.
Aplicações com dobras e deslocamentos, observando o raio mínimo de flexão informado para uso flexível.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 2 m, conexão diferente de M12 codificação A ou quantidade de contatos diferente de quatro, sem confirmar a compatibilidade de outra versão.
Não usar como cabo de potência acima da capacidade total especificada de 4 A ou fora da tensão de operação de 10...36 V DC.
Não presumir adequação a protocolos ou pinagens específicos sem validar os equipamentos conectados e a documentação do fabricante.

APLICAÇÕES E USO

Aplicação declarada: ligação em sistemas de automação industrial e máquinas-ferramenta; a ficha também cita uso com refrigerantes e lubrificantes.
Aplicação condicional: instalações que requerem conexões M12 codificação A de quatro contatos e cabo de 2 m, desde que tensão, corrente, pinagem e geometria sejam compatíveis com os dispositivos conectados.
Para instalações com movimento, respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo. A velocidade máxima indicada de 3,3 m/s está associada a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Os graus IP declarados não eliminam a necessidade de montagem e aperto conforme as especificações do fabricante; confirme as condições de uso no datasheet.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC023, M12, 2 m, PUR, PNP, verifique estes pontos:

Escolha o EVC023

Quando a instalação requer cabo de ligação de 2 m, extremidades M12 codificação A com quatro contatos — soquete angular e conector reto — e os parâmetros elétricos e ambientais informados na ficha.

Avalie outra configuração

Busque uma versão diferente se o projeto exigir outro comprimento, geometria ou codificação de conexão. Confirme também a pinagem e os requisitos elétricos dos dispositivos: a ficha não identifica protocolos de comunicação nem especifica um padrão de pinagem.

Verifique as condições de movimento

Para uso flexível, compare o raio mínimo informado de 10 vezes o diâmetro do cabo com a geometria real da instalação. A velocidade e a aceleração especificadas dependem das condições de referência declaradas pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto.
Marca e modelo	IFM EVC023	Identificação comercial do fabricante.
Aplicação declarada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos na ficha do produto.
MTTF	20027 anos	Valor informado no conjunto de dados do produto; consulte a documentação do fabricante para condições e método de referência.

Dados elétricos
Função elétrica	PNP	Configuração elétrica declarada.
Tensão de operação	10...36 V DC	Faixa de tensão de operação especificada.
Capacidade de carga total	4 A	Limite total informado; não exceder.
Classe de proteção	II	Classificação declarada na ficha.

Conexões elétricas
Conexão do cabo	2 m; PUR; sem halogênio; preto; Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo informadas pelo fabricante.
Soquete	1 x M12 angular; codificação A; 4 contatos dourados; corpo TPU preto transparente; bloqueio de latão niquelado; vedação FKM	Características da extremidade fêmea declaradas.
Conector	1 x M12 reto; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado	Características da extremidade macho declaradas.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para as conexões; respeitar a especificação do fabricante.
Material da porca	Latão, niquelado	Material informado para o elemento de bloqueio.
Material da vedação	FKM	Material informado para a vedação do soquete.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados; a proteção efetiva depende da montagem correta e das condições previstas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente móvel	-25...90 °C	Faixa informada para a condição móvel.
Limite cULus de temperatura ambiente	Até 75 °C	Restrição indicada na ficha para cULus.
Livre de silicone	Sim	Característica declarada do produto.
Livre de halogênio	Sim	Característica declarada do cabo.

Dados mecânicos e movimento
Comprimento do cabo	2 m	Comprimento nominal informado.
Diâmetro do cabo	4,3 mm	Dimensão externa declarada para o cabo.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Limite mínimo especificado para aplicação flexível; considerar o diâmetro de 4,3 mm.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; não substitui os limites de flexão e movimento.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha; condições de ensaio não detalhadas nos dados disponíveis.
Esforço de torção	± 180 °/m	Valor especificado para torção.
Velocidade de movimento	Máx. 3,3 m/s	Informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração máxima de referência	5 m/s²	Condição indicada junto à velocidade de movimento para deslocamento horizontal de 5 m.
Dimensões	15,5 x 15,5 x 49,5 mm	Dimensões do produto informadas nos dados técnicos.
Peso	98,2 g	Massa informada nos dados do produto.
Material do invólucro	TPU	Material declarado para o corpo das conexões.

Displays e elementos de operação
Indicador em operação	1 x LED verde	Indicador visual informado na ficha.
Indicadores de status de chaveamento	2 x LED amarelo	Indicadores visuais informados na ficha.

Fornecimento
Unidades por embalagem	1 peça	Quantidade indicada por embalagem; não há acessórios adicionais especificados.

COMPATIBILIDADE

Comunicação

• A ficha informa configuração PNP, mas não declara protocolos de comunicação específicos. A compatibilidade de comunicação depende dos dispositivos conectados e de sua pinagem.

Conexões

Elétrica Cabo de ligação com uma conexão M12 angular (soquete) e uma M12 reta (conector), ambas com codificação A e quatro contatos dourados. Cabo de 2 m, 4 x 0,34 mm²; tensão de operação de 10...36 V DC e capacidade de carga total de 4 A. Verifique a pinagem dos equipamentos antes da ligação.

Processo Não se aplica: trata-se de um cabo de ligação elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação entre dispositivos com conexões M12 codificação A, quatro contatos e requisitos elétricos dentro dos valores especificados	✓	As extremidades são M12 codificação A, com quatro contatos; a ficha informa operação de 10...36 V DC e capacidade total de 4 A. A pinagem do sistema deve ser conferida separadamente.
Instalação que exige conexão M12 reta em ambas as extremidades	✗	O EVC023 tem soquete angular em uma extremidade e conector reto na outra.
Aplicação que exige comprimento diferente de 2 m	✗	O comprimento informado para este produto é 2 m; a ficha não especifica ajuste ou extensão.
Uso em equipamento cujo protocolo ou pinagem não foi verificado	✗	A ficha não declara protocolos nem detalha a pinagem funcional dos contatos; é necessário validar a documentação dos dispositivos conectados.
Aplicação com corrente total superior a 4 A ou tensão fora de 10...36 V DC	✗	Esses requisitos excedem os limites elétricos informados para o cabo.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC023, M12, 2 m, PUR, PNP

Confirme que os equipamentos a conectar usam M12 codificação A com quatro contatos e verifique a pinagem na documentação de cada dispositivo.
Confira os requisitos elétricos do circuito em relação à tensão de 10...36 V DC e à capacidade de carga total de 4 A.
Posicione o cabo de 2 m considerando a extremidade com soquete angular e a extremidade com conector reto.
Ajuste o percurso para respeitar o raio mínimo de flexão especificado para aplicação flexível: 10 vezes o diâmetro do cabo.
Acople as conexões sem forçar o alinhamento e aplique o torque de aperto informado de 0,6...1,5 Nm.
Após a instalação, verifique o assentamento das conexões, a integridade do cabo e o funcionamento dos indicadores, quando aplicável.

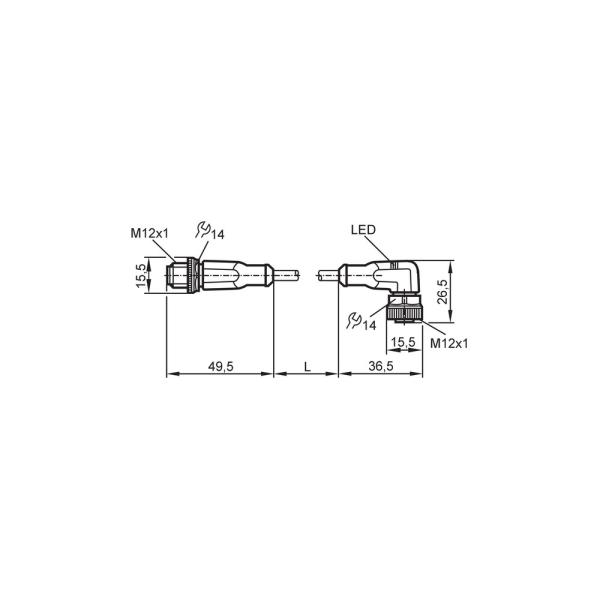

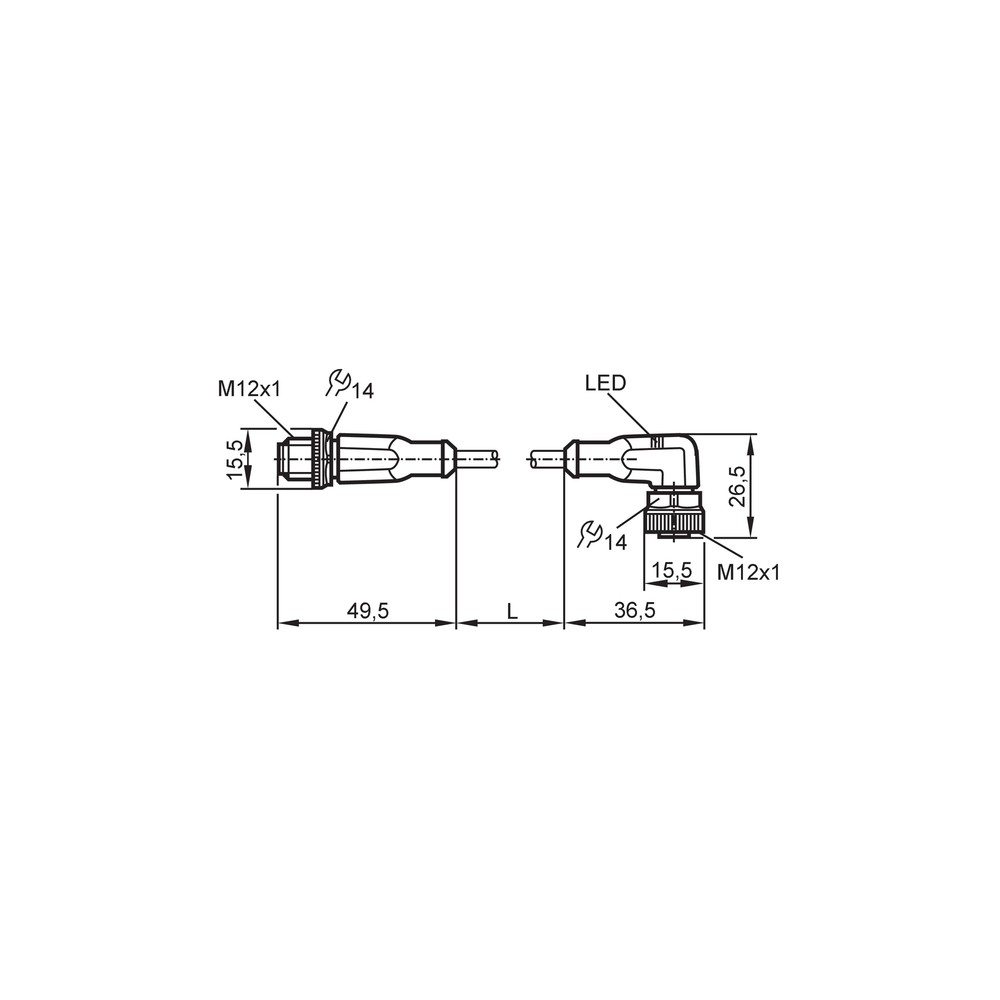

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não sinaliza funcionamento.	Possível incompatibilidade de tensão, ligação incorreta ou mau contato na conexão M12.	Confirme a alimentação dentro da faixa de 10...36 V DC, revise a pinagem nos documentos dos equipamentos e inspecione o acoplamento das conexões.
A conexão perde continuidade quando o cabo é movimentado.	Possível dano no cabo ou flexão abaixo do raio mínimo especificado.	Inspecione o cabo ao longo do percurso e verifique se a instalação respeita o raio mínimo de 10 vezes o diâmetro.
Há aquecimento ou interrupção sob carga.	A corrente total pode exceder a capacidade informada de 4 A ou pode haver mau contato.	Meça a corrente do circuito e verifique o aperto e o estado dos contatos, respeitando o torque especificado de 0,6...1,5 Nm.
Há entrada de umidade ou contaminação na conexão.	Acoplamento incompleto, vedação comprometida ou uso fora das condições de montagem requeridas para o grau IP declarado.	Verifique o assentamento das conexões, a condição da vedação e a integridade dos corpos; consulte o datasheet para as condições de proteção aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC023 (PT-BR) (Datasheet) Desenho em escala IFM EVC023 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC023 e para que serve?

É um cabo de ligação IFM para aplicações industriais e de automação, incluindo máquinas-ferramenta. Possui 2 m e terminações M12 com codificação A e quatro contatos.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

O EVC023 serve para ligar duas conexões M12 retas?

Não: este modelo tem um soquete M12 angular e um conector M12 reto. Confirme se essa geometria corresponde à montagem necessária.

Posso usar este cabo com qualquer protocolo de comunicação?

A ficha não especifica protocolos de comunicação. Verifique a pinagem e os requisitos dos dispositivos conectados antes da compra.

O que verificar se o equipamento não ligar depois da instalação?

Confira a tensão de alimentação, a pinagem dos dispositivos e o encaixe das conexões M12. A faixa de operação informada para o cabo é 10...36 V DC.

O cabo perde sinal quando é movimentado; preciso trocá-lo?

Antes de substituir, inspecione danos visíveis e confira se o percurso respeita o raio mínimo de flexão de 10 vezes o diâmetro do cabo. Se o problema persistir, verifique a continuidade e os conectores.

É melhor comprar o EVC023 ou um cabo com outra configuração?

Escolha o EVC023 quando forem necessários 2 m, uma extremidade angular e outra reta, ambas M12 codificação A com quatro contatos. Para outro comprimento ou geometria, procure uma configuração correspondente e valide a pinagem.

Este cabo pode ser usado em um circuito acima de 4 A?

Não, a capacidade de carga total especificada é 4 A. Para uma carga superior, selecione uma solução dimensionada para o requisito do circuito.

Que cuidado devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e evite forçar as conexões. Os limites de velocidade informados dependem das condições de referência especificadas na ficha.

Qual é a procedência ou a garantia deste produto?

A ficha fornecida não informa condições de garantia ou procedência. Para esses dados, consulte o fornecedor ou a documentação comercial aplicável.

GLOSSÁRIO TÉCNICO

M12 codificação A

Tipo e codificação das conexões M12 especificados para as duas extremidades do cabo. (Ref.: conexão elétrica M12, codificação A)

PNP

Configuração elétrica indicada para o produto; a compatibilidade funcional depende da pinagem dos dispositivos ligados. (Ref.: função elétrica PNP)

PUR

Material declarado para o revestimento do cabo. (Ref.: conexão elétrica do cabo, material PUR)

Grau de proteção IP

Classificação de proteção declarada para o produto, sujeita às condições de instalação e uso do fabricante. (Ref.: IP65, IP67, IP68, IP69K)

Raio mínimo de flexão

Limite mínimo de curvatura informado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)
