Cabo de Ligação IFM EVC022 M12 4 Pinos 1m PUR

Pré-visualizar: EVC022 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Pinos 1m PUR

EVC022 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Pinos 1m PUR

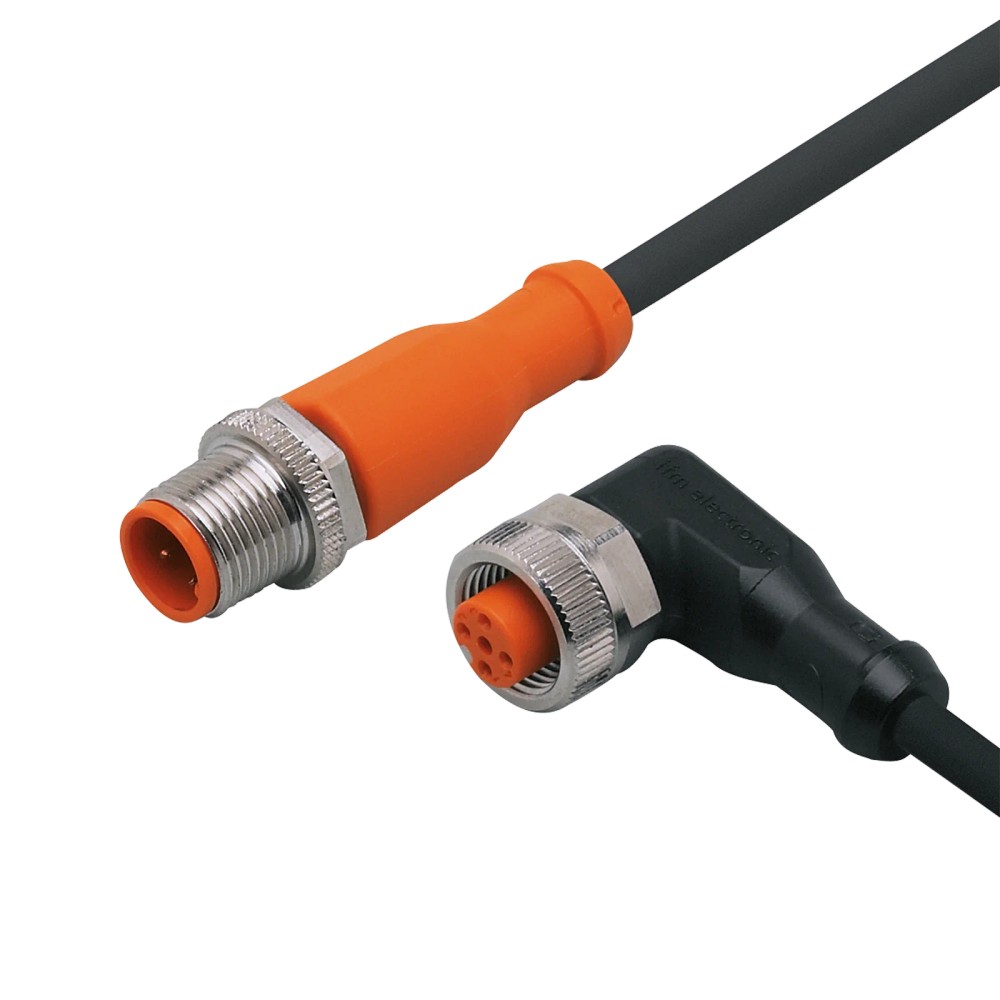

Imagem meramente ilustrativa

R$ 311,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC022
EAN: 4021179021432
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVC022 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Pinos 1m PUR"

Destaques do Produto

Comprimento

1 m

Conexões

M12 reto para M12 angular

Contatos

4 pinos; codificação A

Tensão de operação

10...36 V DC

Corrente total

Até 4 A, conforme especificação do produto

Ambiente

Graus de proteção IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Atendimento pela Melhor Indústria

Atendimento relacionado à compra pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC022, M12 reto para M12 angular, 4 pinos, 1 m, PUR

O IFM EVC022 é um cabo de ligação para conectar componentes com interfaces M12 em aplicações industriais e de automação. Possui um conector M12 reto e um soquete M12 angular, ambos com codificação A e 4 contatos. O cabo tem 1 m, revestimento PUR e grau de proteção informado como IP65, IP67, IP68 e IP69K. Os contatos são banhados a ouro e o cabo é especificado como sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC022
Tipo	Cabo de ligação
Conexões	1 conector M12 reto e 1 soquete M12 angular
Codificação e contatos	Codificação A; 4 contatos em cada conexão
Comprimento	1 m
Material do cabo	PUR, preto, Ø 4,3 mm; 4 x 0,34 mm²
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de equipamentos que possuam interfaces compatíveis M12, codificação A e 4 contatos, respeitando os requisitos elétricos do circuito.
Aplicações industriais e de automação; a ficha cita máquinas-ferramenta e uso com refrigerantes e lubrificantes.
Instalações em que o comprimento de 1 m e a combinação de conector reto com soquete angular atendam ao arranjo físico.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que as interfaces do equipamento correspondem a M12, codificação A, 4 contatos e aos lados reto e angular do cabo.
Não exceder a tensão de operação de 10...36 V DC nem a capacidade de carga total especificada de 4 A.
Não presumir que o grau IP do conjunto montado será mantido se as conexões não estiverem corretamente acopladas ou se os componentes conectados tiverem proteção inferior.

APLICAÇÕES E USO

Uso indicado pelo fabricante: conexão em aplicações industriais e de automação industrial.
Uso indicado nos dados do produto: conexão em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, respeitando as condições de instalação e os graus de proteção declarados.
Possibilidade a validar: conexão entre dispositivos com interfaces M12 codificação A e 4 contatos, desde que a orientação das conexões e a atribuição elétrica sejam compatíveis.
Limitações de seleção: verificar comprimento de 1 m, tensão de 10...36 V DC, carga total de até 4 A e temperatura ambiente indicada antes da instalação.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC022, M12 reto para M12 angular, 4 pinos, 1 m, PUR, verifique estes pontos:

Escolha o EVC022 quando

A instalação exigir um cabo de 1 m com conector M12 reto e soquete M12 angular, codificação A, 4 contatos, cabo PUR e condições elétricas dentro dos limites indicados.

Confirme antes de selecionar

Verifique o tipo e a orientação das duas interfaces, a codificação, a quantidade de contatos, o comprimento necessário e os requisitos de tensão e corrente do circuito.

Busque outra configuração quando

O equipamento exigir comprimento, geometria de conexão, codificação ou número de contatos diferentes. A ficha disponível não identifica modelos alternativos específicos; consulte o catálogo ou o datasheet da IFM para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Marca	ifm	Identificação do fabricante informada no anúncio.
Modelo / SKU	EVC022	Código do produto.
GTIN	4021179021432	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação	Categoria funcional do item.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações indicadas nos dados do produto.

Conexões elétricas

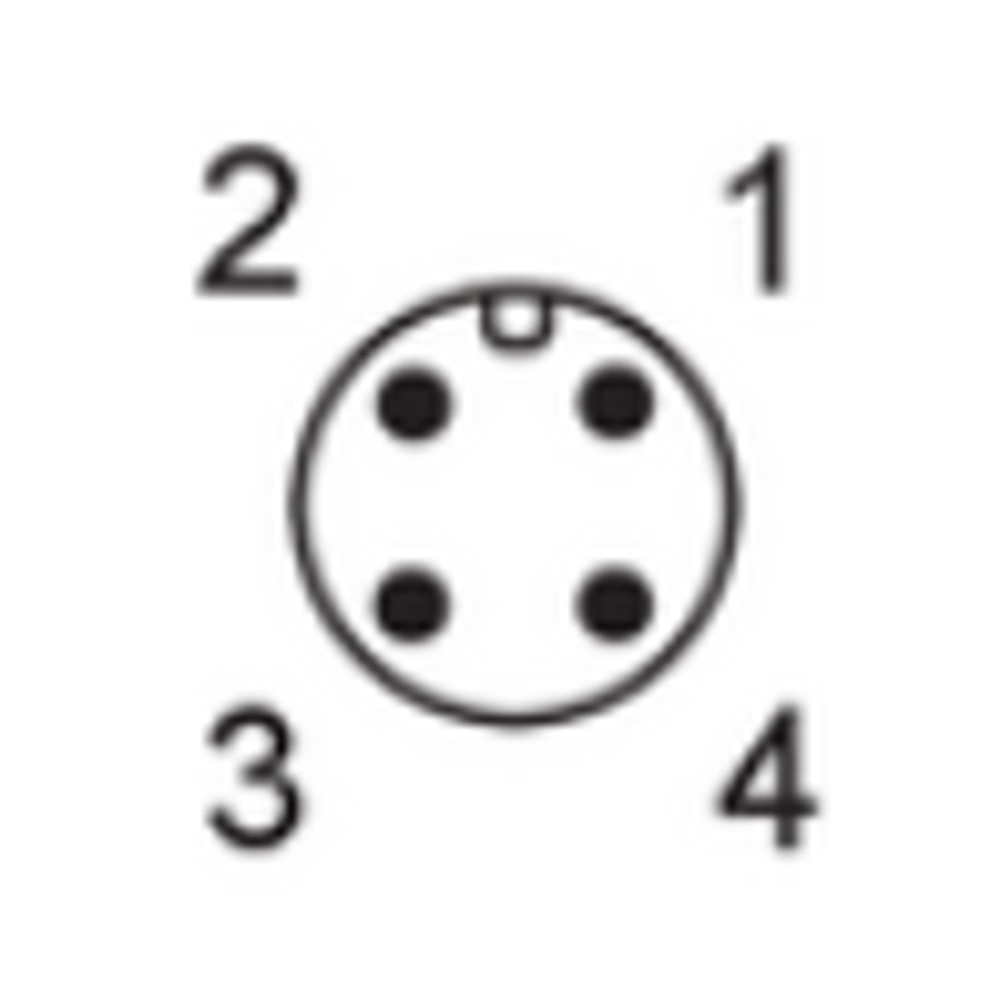

Conector	1 x M12 reto; codificação A; 4 contatos dourados	Configuração de conexão informada para o lado do conector.
Soquete	1 x M12 angular; codificação A; 4 contatos dourados	Configuração de conexão informada para o lado do soquete.

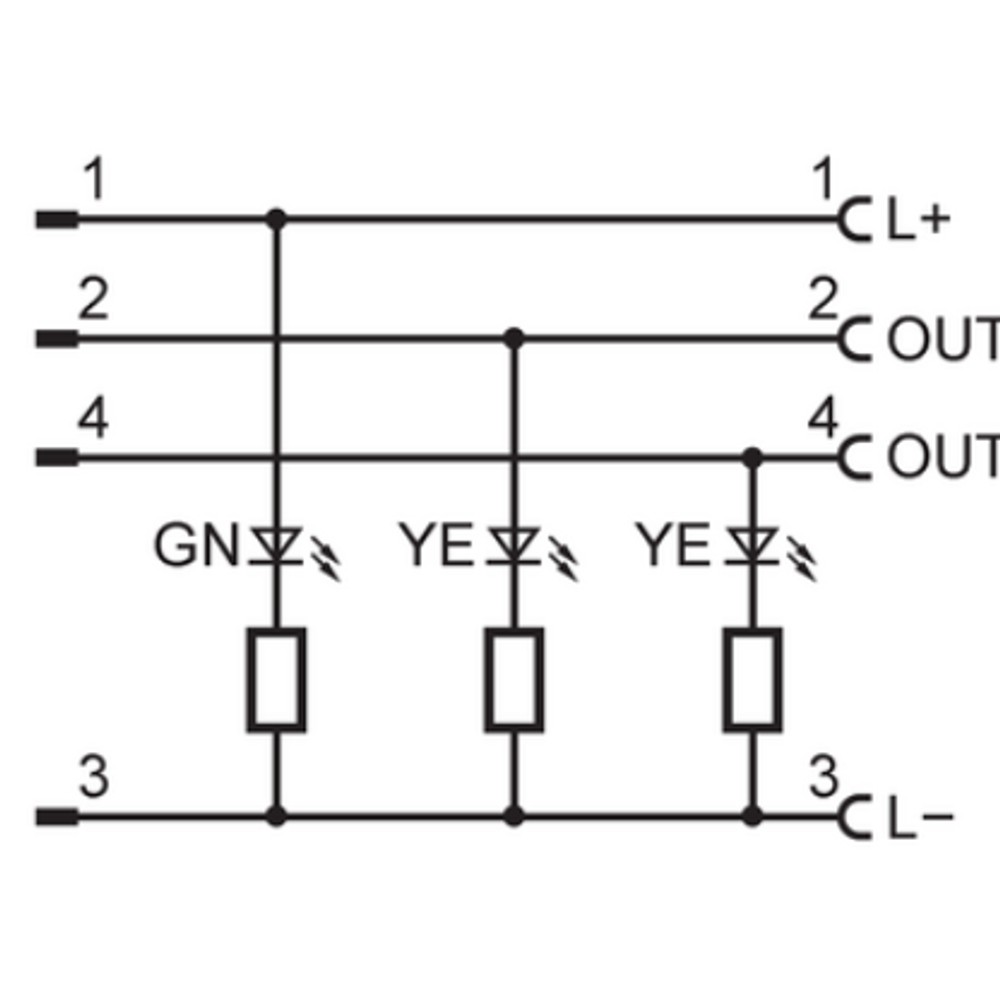

Função elétrica	PNP	Característica elétrica indicada na ficha; a pinagem não está detalhada nos dados fornecidos.
Tensão de operação	10...36 V DC	Faixa de tensão de operação informada.
Capacidade de carga total	4 A	Limite de carga total especificado.
Display em operação	1 x LED verde	Elemento de indicação informado para operação.
Display de status de chaveamento	2 x LED amarelo	Elementos de indicação de status informados.

Cabo e materiais
Comprimento	1 m	Comprimento nominal do cabo.
Cabo	PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões do cabo conforme ficha.
Material do invólucro	TPU	Material especificado para o invólucro.
Material do corpo do conector	TPU, laranja	Descrição do corpo do conector.
Material do corpo do soquete	TPU, preto transparente	Descrição do corpo do soquete.
Material do bloqueio	Latão, niquelado	Material indicado para os elementos de bloqueio.
Material da vedação	FKM	Material de vedação informado para o soquete.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Contatos banhados a ouro	Sim	Acabamento dos contatos informado.
Dimensões	15,5 x 15,5 x 49,5 mm	Dimensões indicadas nos dados do produto.
Peso	62,9 g	Massa informada no conjunto de dados do produto.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; a proteção da instalação depende do acoplamento e das condições de montagem.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa informada; o limite cULus é indicado separadamente.
Classe de proteção	II	Classe de proteção especificada.
MTTF	20027 anos	Valor informado na ficha do produto; não representa uma garantia de vida útil individual.

Movimento, flexão e montagem
Ciclos de curvatura	> 5 milhões	Valor informado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro de 4,3 mm do cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento especificadas; não extrapolar para outras configurações sem validação.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para as conexões M12.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

• A compatibilidade de sinal depende dos dispositivos conectados e da atribuição elétrica dos contatos; confirme-a no datasheet e na documentação dos equipamentos.

Conexões

Elétrica Um conector M12 reto e um soquete M12 angular, ambos com codificação A e 4 contatos banhados a ouro. Tensão de operação indicada: 10...36 V DC; capacidade de carga total: 4 A. A ficha informa função elétrica PNP, mas não fornece a pinagem completa.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 codificação A, 4 contatos, e orientação compatível com conector reto e soquete angular	✓	A configuração das conexões corresponde à especificação do cabo; confirme também a atribuição dos contatos nos equipamentos.
Circuito em corrente contínua dentro da faixa de 10...36 V DC e carga total de até 4 A	✓	Os valores estão dentro das especificações elétricas informadas para o produto.
Equipamento que exija conexão com codificação ou número de contatos diferentes	✗	O EVC022 é especificado com codificação A e 4 contatos; essa combinação não corresponde à exigência descrita.
Instalação que necessite de comprimento diferente de 1 m	✗	O comprimento informado para este modelo é 1 m.
Aplicação com temperatura ambiente acima de 90 °C, ou acima de 75 °C em condição cULus	✗	Essas condições excedem os limites de temperatura indicados na ficha.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC022, M12 reto para M12 angular, 4 pinos, 1 m, PUR

Confirme nos equipamentos a compatibilidade das interfaces M12, da codificação A, dos 4 contatos e da orientação do conector reto e do soquete angular.
Verifique a atribuição elétrica dos contatos no datasheet do cabo e na documentação dos equipamentos; não determine a pinagem apenas pela forma do conector.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe as conexões sem forçar os contatos e aperte dentro da faixa de torque indicada de 0,6...1,5 Nm.
Disponha o cabo sem ultrapassar o raio mínimo de flexão especificado para aplicação flexível e sem exceder os limites de movimento aplicáveis.
Após a montagem, confira o acoplamento das conexões, a tensão e a corrente do circuito e a indicação dos LEDs, quando presentes.

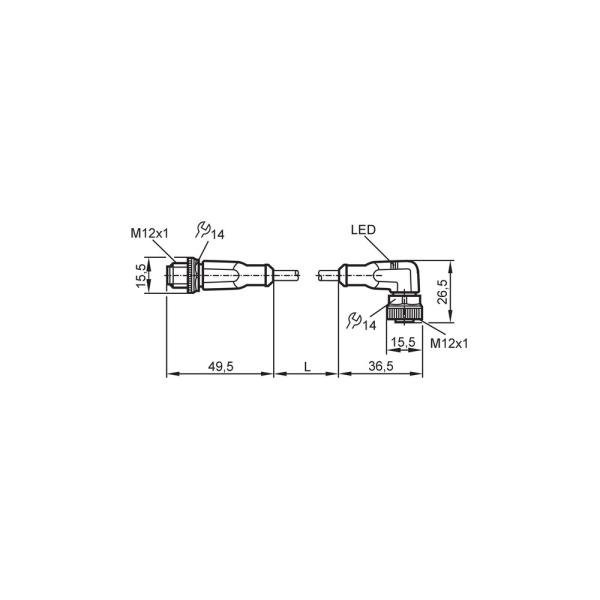

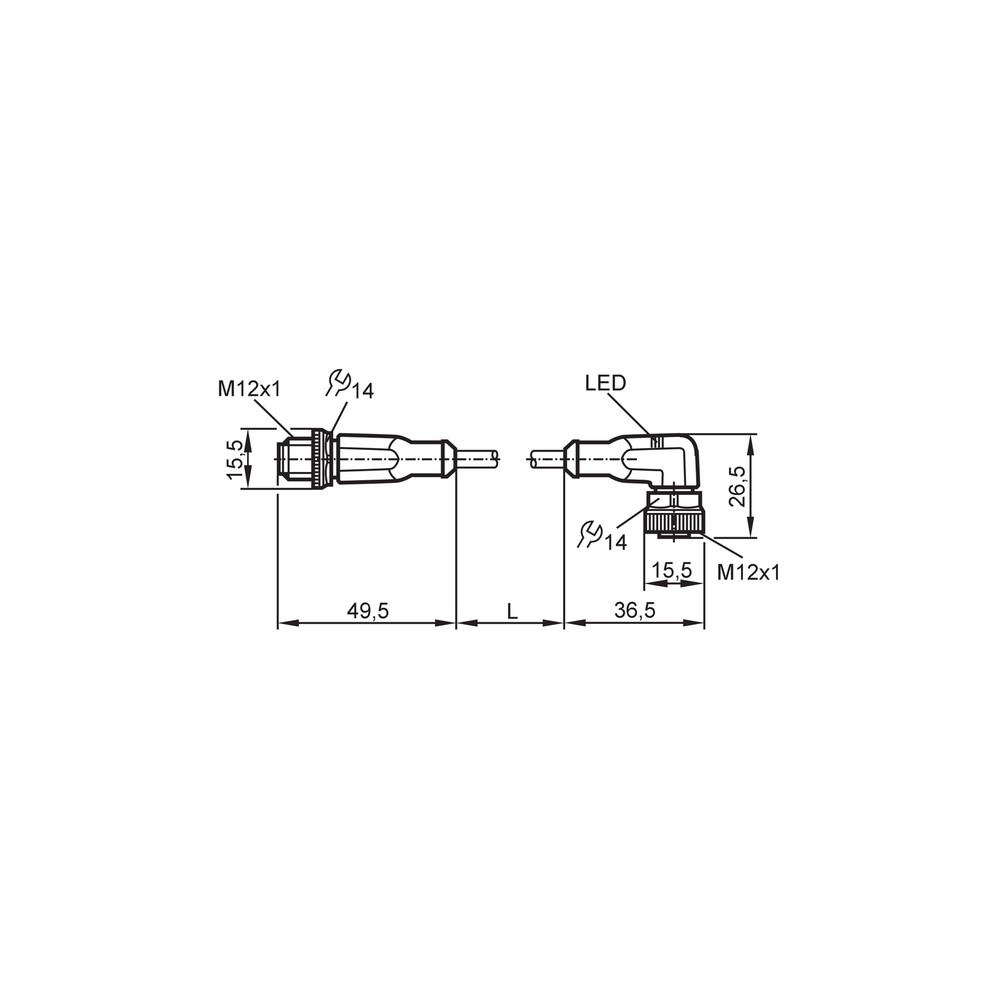

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não recebe alimentação.	Conexão incompleta, atribuição de contatos incompatível ou alimentação fora da faixa especificada.	Com o circuito desenergizado, confira o acoplamento e a pinagem na documentação dos equipamentos; depois, por procedimento seguro, verifique se a alimentação está entre 10 e 36 V DC.
O sinal PNP esperado não é reconhecido pelo equipamento.	Incompatibilidade entre a função elétrica do circuito e a entrada conectada, ou ligação incorreta dos contatos.	Confirme que a entrada do equipamento é compatível com PNP e compare a atribuição dos contatos com o datasheet; a ficha do cabo não detalha a pinagem.
Há interrupções de sinal quando o cabo se move.	Conexão M12 frouxa ou cabo submetido a flexão, torção ou deslocamento fora das condições especificadas.	Inspecione o aperto e o alinhamento das conexões, o trajeto do cabo e o raio de flexão; compare as condições de movimento com os limites informados.
A conexão apresenta entrada de umidade ou perda de proteção no conjunto.	Acoplamento incorreto, vedação comprometida ou grau de proteção do dispositivo conectado inferior ao necessário.	Inspecione o assentamento das conexões e o estado das vedações; confirme o grau de proteção dos componentes e as condições de montagem antes de atribuir a falha ao cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC022 em português (Datasheet) Desenho em escala IFM EVC022 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC022 e para que serve?

É um cabo de ligação M12 para conexão de componentes em aplicações industriais e de automação. Tem 1 m e combina um conector reto com um soquete angular.

Com quais conectores e sinais ele é compatível?

As duas conexões são M12, codificação A, com 4 contatos. A ficha indica função elétrica PNP, mas a pinagem deve ser confirmada no datasheet e na documentação dos dispositivos.

O produto acompanha algum acessório?

Os dados fornecidos não especificam acessórios incluídos; portanto, não é possível confirmar itens além do cabo de ligação.

Serve para um equipamento que exige M12 de 5 contatos ou outra codificação?

A ficha do EVC022 especifica codificação A e 4 contatos, então essa configuração não corresponde a uma exigência de 5 contatos ou de outra codificação. Confirme também a compatibilidade mecânica e a pinagem do equipamento.

Posso usar este cabo em uma instalação que precisa de 2 m?

O comprimento informado para o EVC022 é 1 m, portanto ele não atende a uma necessidade de 2 m. Consulte a IFM para identificar uma versão com o comprimento requerido.

O cabo pode ficar sem sinal mesmo com as conexões montadas?

Sim, uma causa possível é a atribuição de contatos incompatível ou uma conexão incompleta. Confira o acoplamento, a pinagem nos documentos dos dispositivos e a compatibilidade da entrada com PNP.

O que verificar se a conexão apresentar umidade?

Confira o acoplamento das conexões, o estado das vedações e o grau de proteção dos dispositivos conectados. A proteção do conjunto depende da montagem e dos componentes associados.

É melhor comprar este cabo ou uma versão com outra orientação?

Escolha o EVC022 quando a instalação exigir um conector M12 reto e um soquete M12 angular. Se o arranjo exigir outra geometria, compare a configuração necessária com o catálogo ou datasheet da IFM.

Preciso de ferramenta especial para instalar o cabo?

A ficha fornecida não especifica uma ferramenta de instalação. Alinhe as conexões sem forçar e respeite a faixa de torque indicada no datasheet.

Como evitar danos ao cabo durante a instalação móvel?

Respeite o raio mínimo de flexão especificado para aplicação flexível e os limites de movimento informados. Verifique o trajeto e evite submeter o cabo a condições acima dos dados do fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento da conexão M12 indicada para identificar a interface; deve corresponder à do equipamento conectado (Ref.: conexão M12, codificação A).

PNP

Função elétrica declarada para o produto; confirme a compatibilidade com a entrada e a pinagem do dispositivo conectado (Ref.: função elétrica PNP).

PUR

Material indicado para o revestimento do cabo (Ref.: cabo PUR, preto).

Grau de proteção IP

Classificação de proteção declarada para o produto; a proteção efetiva da instalação depende do acoplamento correto e dos componentes conectados (Ref.: IP65, IP67, IP68 e IP69K).

Raio mínimo de flexão

Limite mínimo de curvatura especificado para aplicação flexível (Ref.: mín. 10 x diâmetro do cabo).
