Cabo de Ligação IFM EVC021 M12

Pré-visualizar: EVC021 IFM - Cabo de Ligação IFM M12 Automação Industrial 0,6m PUR LED PNP

EVC021 IFM - Cabo de Ligação IFM M12 Automação Industrial 0,6m PUR LED PNP

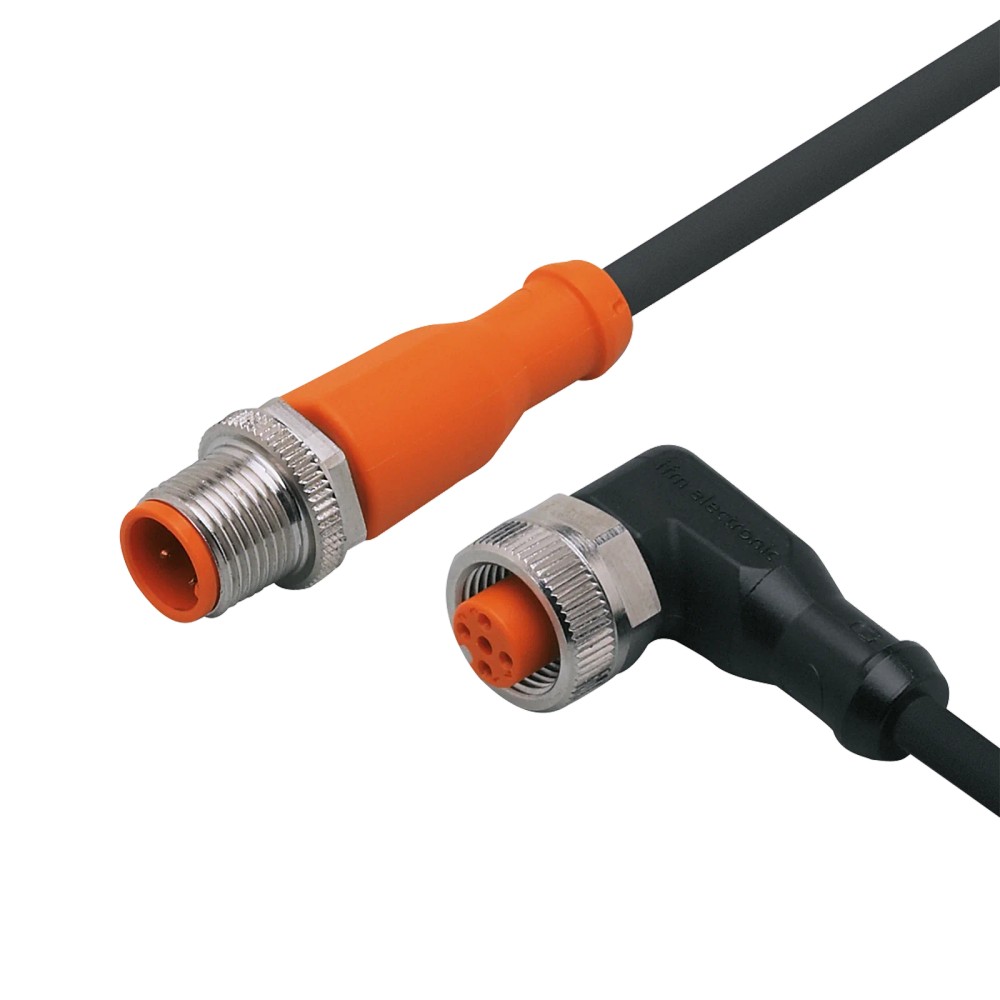

Imagem meramente ilustrativa

R$ 304,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC021
EAN: 4021179021425
NCM do produto: 85444200

Destaques do Produto Comprimento 0,6 m...mais

Fechar menu

Saiba mais sobre: "EVC021 IFM - Cabo de Ligação IFM M12 Automação Industrial 0,6m PUR LED PNP"

Destaques do Produto

Comprimento

0,6 m

Tipo de Conector

M12 Angular-Reto

Material

PUR

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC021 IFM - Cabo de Ligação IFM M12 Automação Industrial 0,6m PUR LED PNP

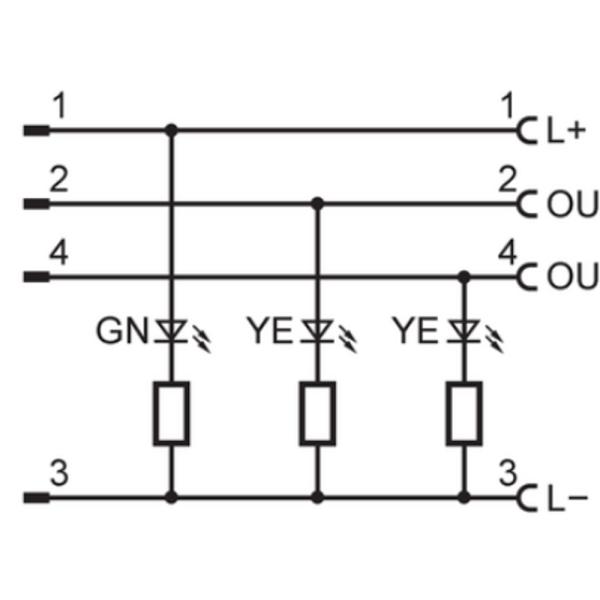

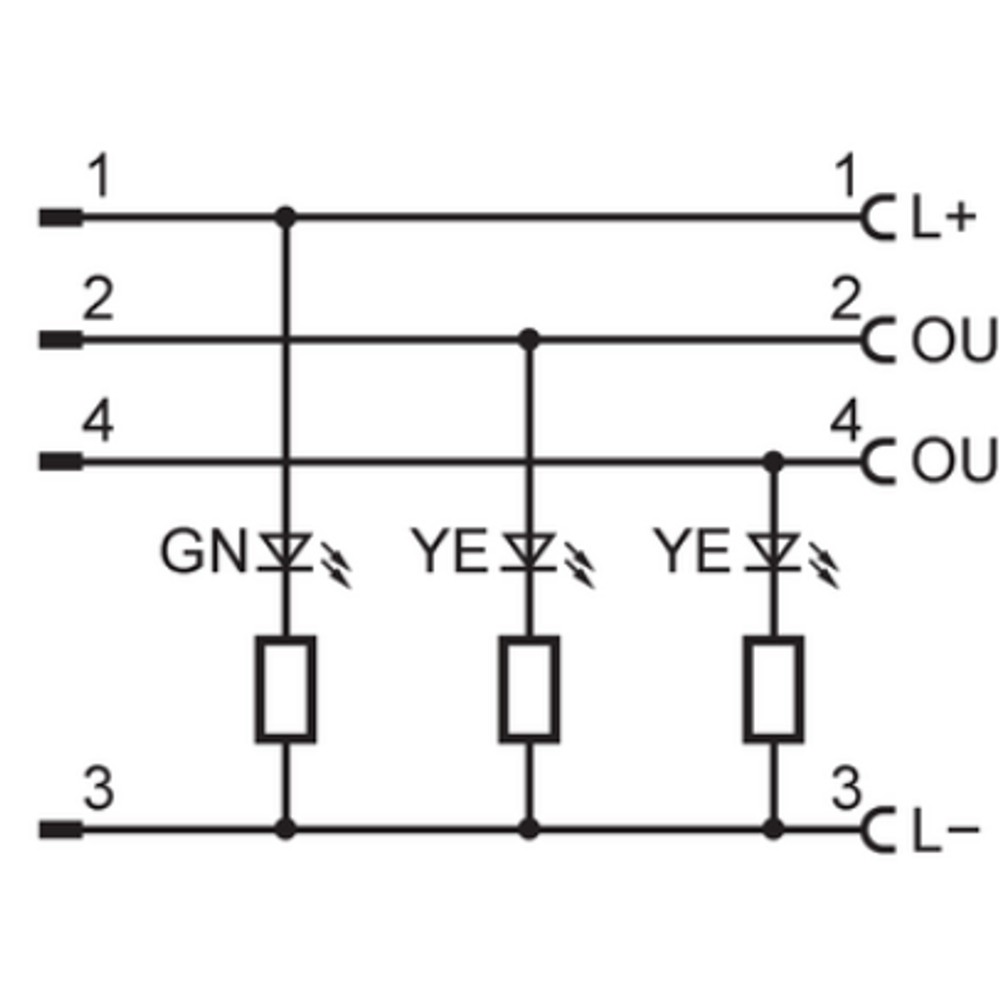

O EVC021 é um cabo de ligação industrial de alta performance com conectores M12 angular e reto, ideal para integração de sensores em máquinas-ferramenta. Fabricado em PUR, oferece resistência a lubrificantes e refrigerantes, contando com grau de proteção IP69K. Inclui LEDs de status (verde para operação e amarelo para chaveamento) para diagnóstico visual imediato.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC021
Comprimento	0,6 m
Conector	M12 Angular / Reto
Material	PUR
Proteção	IP69K
Corrente	4 A
Tensão	10-36 V DC
Status	LED verde/amarelo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Áreas sujeitas a lubrificantes e refrigerantes
Ambientes com exigência de vedação IP65/IP67/IP68/IP69K

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 36V DC
Ambientes com exposição a substâncias incompatíveis com o material de revestimento PUR
Instalação com raios de curvatura inferiores a 10x o diâmetro do cabo (43mm)

APLICAÇÕES E USO

Aplicações industriais e automação industrial
Ambientes com presença de lubrificantes e fluidos de refrigeração
Conexão de sensores de proximidade ou atuadores em máquinas-ferramenta

COMO ESCOLHER

Antes de comprar o EVC021 IFM - Cabo de Ligação IFM M12 Automação Industrial 0,6m PUR LED PNP, verifique estes pontos:

Quando escolher este cabo

Ideal para ambientes que exigem alta durabilidade, resistência a fluidos de corte e onde a sinalização visual por LED é necessária para manutenção rápida.

Quando buscar outra opção

Se a aplicação exigir comprimento superior a 0,6m ou se o ambiente possuir restrições severas a cabos de PUR, sendo necessária uma versão em PVC ou especial para solda.

ESPECIFICAÇÕES TÉCNICAS

Condições ambientais
Material	PUR	Material do revestimento
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Nível de vedação
Temperatura ambiente	-25...90 °C	Limite de operação

Dados elétricos
Tensão de operação	10...36 DC V	Range de alimentação
Capacidade de carga	4 A	Corrente máxima
Comutação	PNP	Tipo de sinal

COMPATIBILIDADE

Comunicação

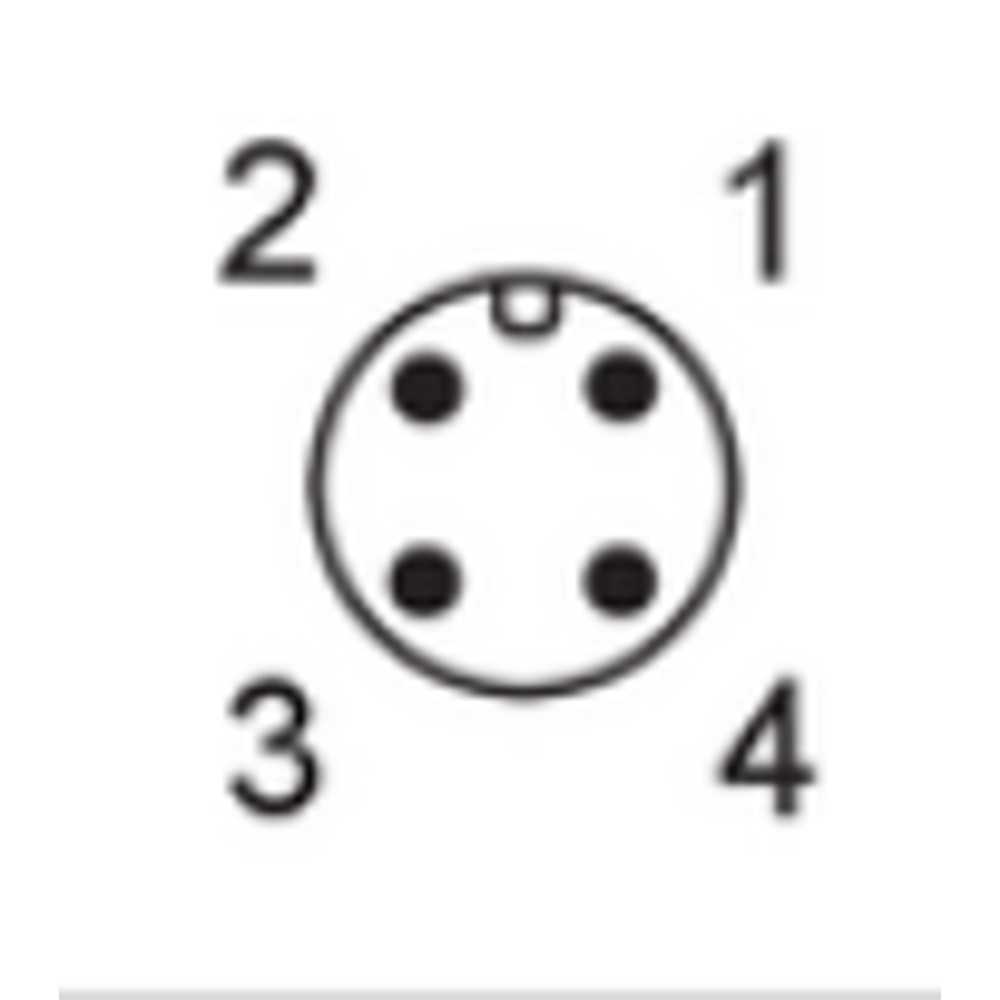

• Padrão Industrial M12 A-coded

Conexões

Elétrica 4 x 0,34 mm² (42 x 0,1 mm)

Processo M12 A-coded

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem IP69K	✓	O produto possui especificação técnica de vedação IP69K.
Aplicações de robótica flexível	✓	O material PUR suporta mais de 5 milhões de ciclos de curvatura.

INSTALAÇÃO

Como instalar o EVC021 IFM - Cabo de Ligação IFM M12 Automação Industrial 0,6m PUR LED PNP

Desligue a fonte de alimentação do sistema para evitar curtos.
Alinhe o conector M12 angular no soquete do dispositivo (sensor/atuador).
Rosqueie manualmente a porca de travamento metálica.
Aplique torque final de 0,6 a 1,5 Nm utilizando ferramenta apropriada.
Repita o processo para o conector M12 reto no ponto de conexão da rede.
Ligue a alimentação e verifique se o LED verde está aceso, indicando presença de tensão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Rachaduras no corpo do conector	Torque excessivo de aperto	Verificar se o torque aplicado está entre 0,6 e 1,5 Nm
Quebra interna de condutores	Raio de curvatura excedido	Inspecionar integridade da capa do cabo e continuidade
Presença de umidade interna no conector	Falha na vedação	Checar estado do anel de vedação (O-ring) e aperto
LED de status não acende ou erro de sinal	Curto-circuito externo	Testar continuidade e tensão na fonte de alimentação

DOCUMENTAÇÃO TÉCNICA

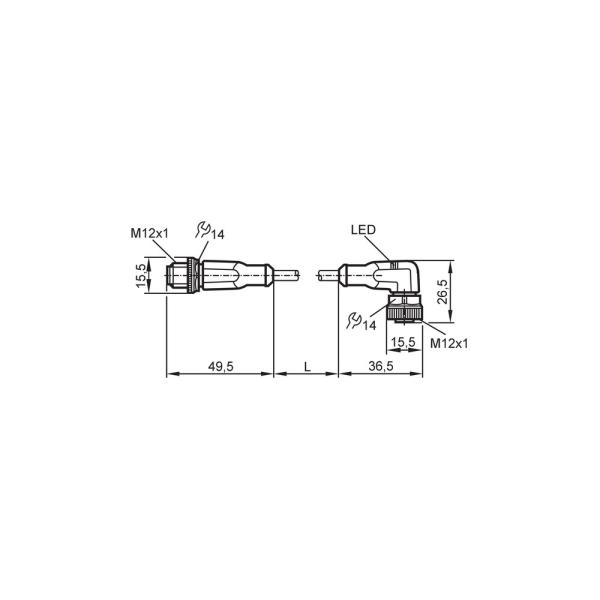

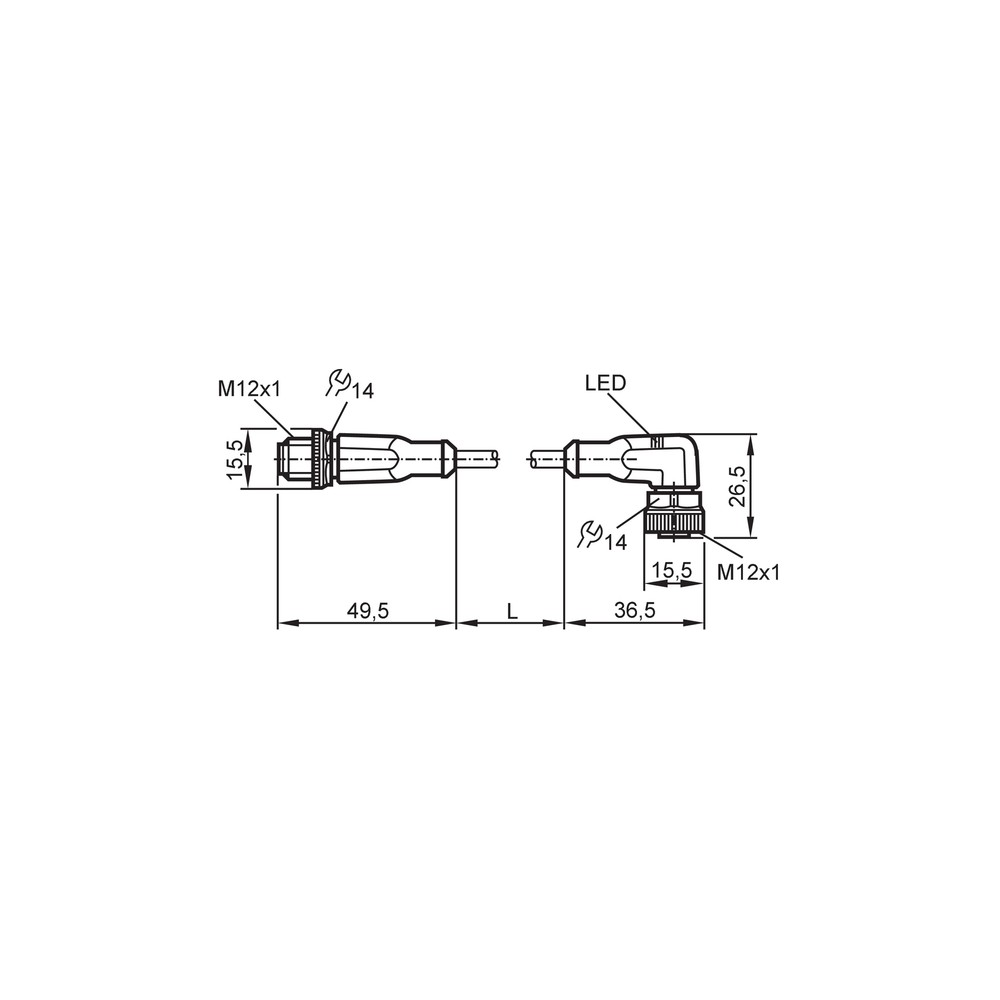

Datasheet Oficial EVC021 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC021 da IFM e para que serve?

O EVC021 é um cabo de ligação industrial da IFM com conectores M12 (angular/reto), projetado para automação industrial, possuindo indicação de status por LED e contatos banhados a ouro.

O que acompanha o produto na embalagem?

O cabo acompanha uma unidade de cabo montado, conforme especificado nas dimensões de 0,6m, com conectores M12 já integrados nas extremidades.

Existem restrições de uso para este cabo?

Este cabo não é indicado para aplicações que excedam a corrente nominal de 4A ou tensões de operação fora da faixa de 10-36V DC.

Este cabo pode ser usado em qualquer ambiente industrial?

O cabo não possui resistência a ambientes com produtos químicos agressivos não especificados no datasheet; verifique a compatibilidade do material PUR com o agente químico antes da instalação.

O LED não acende, o que pode ser?

A ausência de sinal no LED indica falha na conexão ou ausência de tensão no circuito; verifique a continuidade do cabo e se a fonte de alimentação está entregando entre 10-36V DC.

Por que o sinal do sensor está intermitente?

Sintomas de cintilação ou sinal intermitente podem indicar fadiga de cabo; verifique se o raio de curvatura mínimo de 10x o diâmetro do cabo foi respeitado.

Qual a vantagem deste modelo com LED em relação a modelos simples?

Este modelo possui LED de indicação, sendo ideal para diagnóstico rápido de status em campo, diferentemente de modelos simples sem sinalização.

Devo escolher o modelo com conector angular ou reto?

A escolha entre modelos angulares ou retos depende do espaço físico disponível no painel ou máquina; o EVC021 oferece a versatilidade de ter uma ponta angular e outra reta.

Quais cuidados devo ter na instalação?

Certifique-se de não exceder o torque de aperto de 0,6 a 1,5 Nm ao conectar os conectores M12 para garantir a vedação IP69K.

Este cabo é adequado para ambientes que sofrem lavagem constante?

Este produto possui grau de proteção IP69K, sendo adequado para ambientes com lavagem de alta pressão e alta temperatura.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente a óleos, refrigerantes e desgaste mecânico (Ref.: Material)

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura (Ref.: Proteção IP)

PNP

Tipo de comutação do sensor onde a carga é conectada ao potencial negativo (Ref.: Comutação)

M12

Padrão de conector circular de 12mm de diâmetro para automação, amplamente utilizado em sensores (Ref.: Tipo de Conector)

Sem halogênio

Cabo que não libera gases tóxicos em caso de combustão, aumentando a segurança (Ref.: Sem halogênio)
