Cabo de Ligação IFM EVC020 M12

Pré-visualizar: EVC020 IFM - Cabo de Ligação IFM Automação Industrial M12 0,3m PUR IP69K

EVC020 IFM - Cabo de Ligação IFM Automação Industrial M12 0,3m PUR IP69K

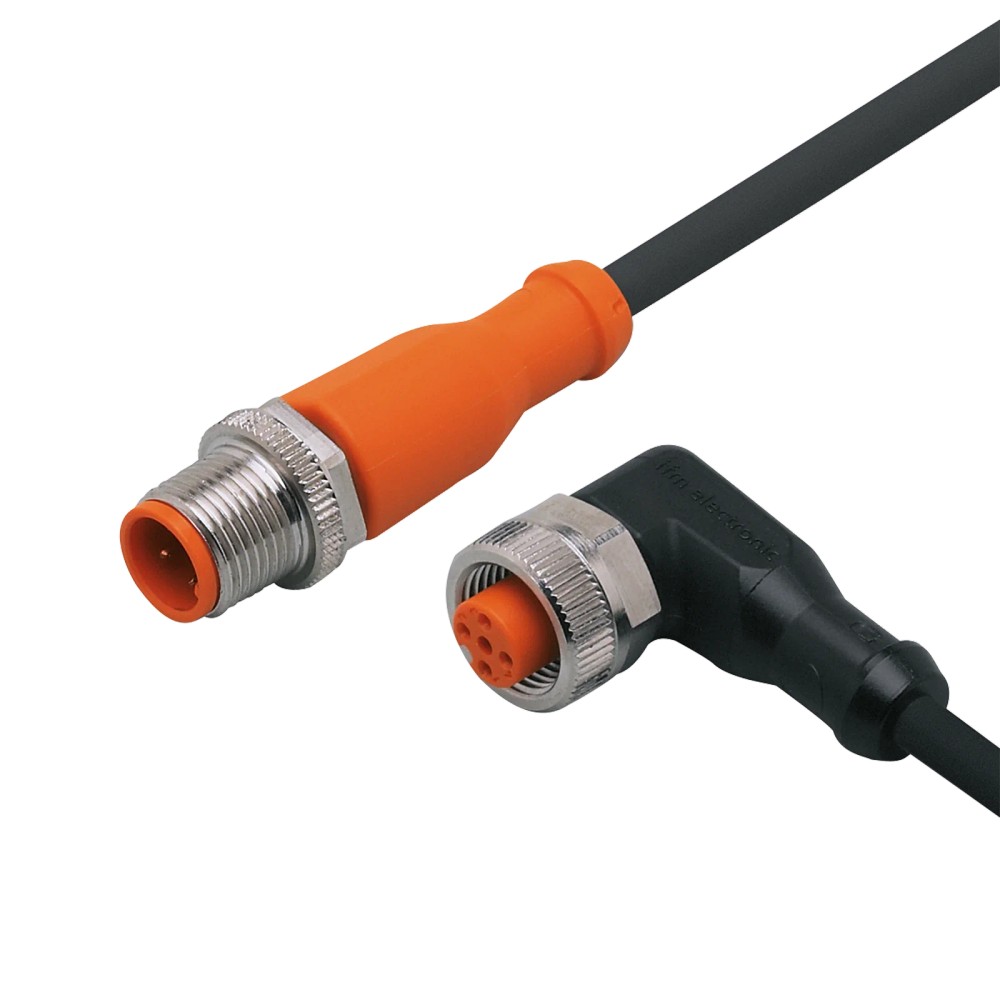

Imagem meramente ilustrativa

R$ 300,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC020
EAN: 4021179021418
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVC020 IFM - Cabo de Ligação IFM Automação Industrial M12 0,3m PUR IP69K"

Destaques do Produto

Comprimento do cabo

0,3 m

Configuração das conexões

M12 reto para M12 angular, codificação A

Número de contatos

4 contatos em cada conexão

Revestimento

PUR

Proteção declarada

IP65, IP67, IP68 e IP69K

Capacidade de carga total

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC020, M12 reto para M12 angular, 0,3 m, PUR, IP69K

O IFM EVC020 é um cabo de ligação para conectar componentes de automação industrial com interfaces M12. Possui conector M12 reto e soquete M12 angular, ambos com codificação A e quatro contatos. O cabo tem 0,3 m, revestimento PUR e proteção especificada como IP65, IP67, IP68 e IP69K. É isento de silicone e halogênio e possui contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Modelo / SKU	EVC020
Comprimento	0,3 m
Conexões	1 conector M12 reto e 1 soquete M12 angular; codificação A
Contatos	4 em cada conexão, banhados a ouro
Material do cabo	PUR, preto, sem halogênio; Ø 4,3 mm
Proteção	IP65, IP67, IP68 e IP69K
Capacidade de carga total	4 A
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Peso	45 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre componentes de automação industrial com interfaces M12 de codificação A e quatro contatos, desde que a configuração de conector macho/fêmea e o pinout sejam correspondentes.
Aplicações industriais e máquinas-ferramentas, inclusive em ambientes de refrigerantes e lubrificantes, conforme aplicação informada na ficha.
Instalações que necessitam de cabo de 0,3 m, conexão reta em uma extremidade e angular na outra.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 0,3 m ou outra combinação de conexões; a ficha não informa versões alternativas compatíveis.
Não aplicar acima de 4 A de capacidade de carga total ou fora da faixa de temperatura especificada.
Não presumir compatibilidade elétrica apenas pela conexão M12: confirme pinagem, função do circuito e requisitos do dispositivo conectado.

APLICAÇÕES E USO

Uso informado pelo fabricante: interligação em aplicações industriais e de automação industrial.
Uso informado na ficha: máquinas-ferramentas e aplicações com refrigerantes e lubrificantes; respeite os limites ambientais e de conexão especificados.
Possibilidade de uso em montagem com movimentação: a ficha declara tolerâncias para dobras e deslocamentos, ciclos de curvatura superiores a 5 milhões e velocidade máxima de 3,3 m/s sob as condições indicadas de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Confirme que a aplicação corresponde a essas condições.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC020, M12 reto para M12 angular, 0,3 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC020 quando

A instalação exigir um cabo de 0,3 m com conector M12 reto e soquete M12 angular, codificação A e quatro contatos, e os requisitos elétricos e ambientais estiverem dentro dos valores especificados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, arranjo de conexões, número de contatos ou codificação. A ficha deste modelo não confirma a compatibilidade com essas configurações; confira a interface e o pinout no datasheet do fabricante.

Confirme os limites antes da instalação

Verifique se a carga total não excede 4 A e se a temperatura ambiente está dentro de -25 a 90 °C; para cULus, a ficha indica até 75 °C.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação declarada na ficha.
Modelo / SKU / Part Number	EVC020	Identificação do produto no anúncio.
GTIN	4021179021418	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Usos informados na ficha do produto.
Função elétrica	PNP	Função indicada nos dados do produto; a pinagem não está detalhada nesta descrição.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de operação declarada.
Capacidade de carga total	4 A	Limite de carga total informado.
Classe de proteção elétrica	II	Classificação indicada na ficha.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica do cabo declarada.

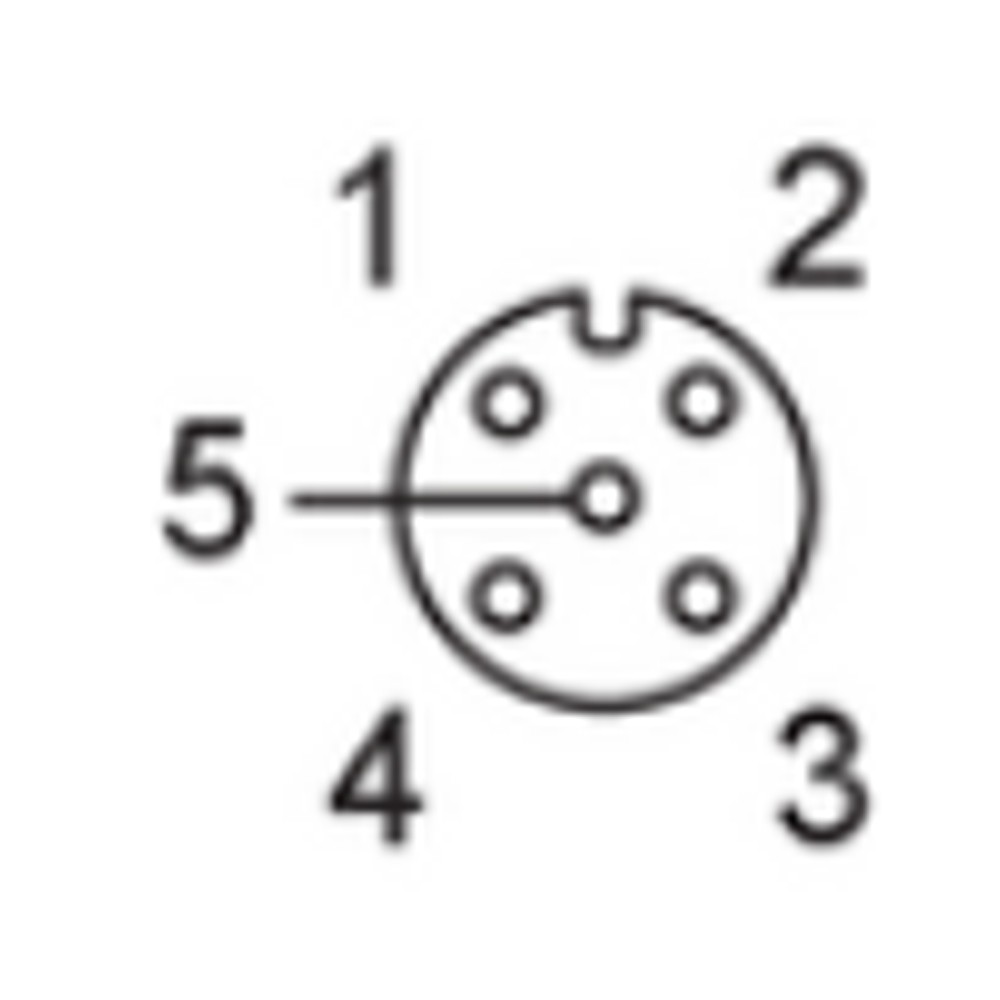

Conexões elétricas
Conector	1 x M12 reto; codificação A; 4 contatos dourados	Extremidade com conector; corpo TPU laranja e bloqueio de latão niquelado.
Soquete	1 x M12 angular; codificação A; 4 contatos dourados	Extremidade com soquete; corpo TPU preto transparente, bloqueio de latão niquelado e vedação FKM.
Torque máximo de aperto	0,6 a 1,5 Nm	Valor informado para as conexões do conector e do soquete.
Material do bloqueio	Latão niquelado	Material declarado para o bloqueio das conexões.
Material da vedação	FKM	Material especificado para a vedação do soquete.

Cabo e materiais
Comprimento	0,3 m	Comprimento declarado do cabo.
Material do revestimento	PUR	Material do cabo informado.
Cor do cabo	Preto	Cor declarada.
Diâmetro do cabo	4,3 mm	Diâmetro externo informado.
Isento de silicone	Sim	Característica declarada.
Isento de halogênio	Sim	Característica declarada.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.
Material do invólucro	TPU	Material especificado para os corpos das conexões.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações de proteção declaradas na ficha.
Temperatura ambiente	-25 a 90 °C	Faixa de operação informada.
Limite de temperatura cULus	Até 75 °C	Limite indicado pela ficha para cULus.

Movimentação e flexibilidade
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha; condições de ensaio não detalhadas nesta descrição.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Referência declarada para aplicação flexível.
Esforço de torção	±180°/m	Valor de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s	Informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

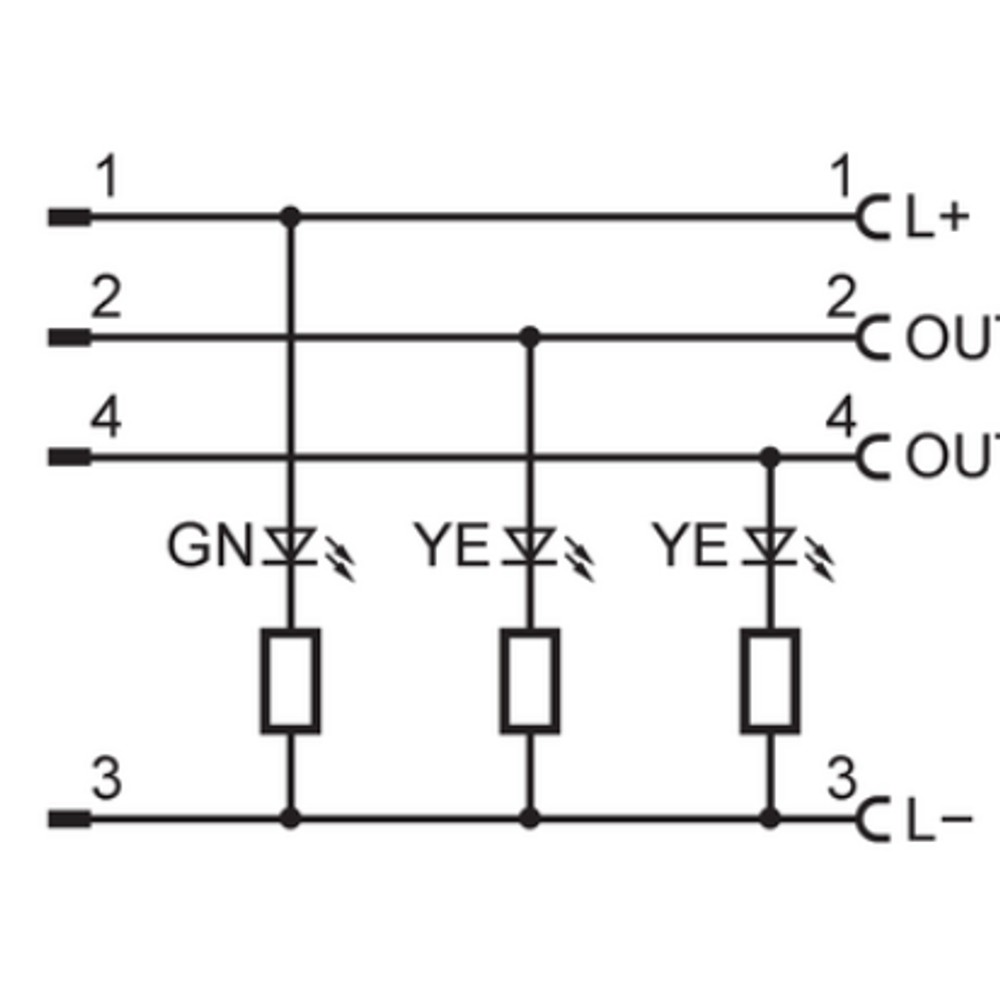

Indicação de status
Display em operação	1 LED verde	Indicador informado para operação.
Display de status de chaveamento	2 LEDs amarelos	Indicadores informados para status de chaveamento.

Dados mecânicos e outros
Dimensões informadas	15,5 x 15,5 x 49,5 mm	Dimensões registradas na ficha; consultar desenho dimensional para referência visual.
Peso	45 g	Peso informado nos atributos do produto.
MTTF	20.027 anos	Valor registrado na ficha do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade de sinal depende da pinagem e das funções elétricas dos dispositivos conectados.

• Conexões M12 com codificação A e quatro contatos, sujeitas à correspondência entre pinout, gênero e requisitos elétricos dos equipamentos.

Conexões

Elétrica Um conector M12 reto e um soquete M12 angular, ambos com codificação A e quatro contatos dourados. Cabo de 0,3 m com quatro condutores de 0,34 mm²; capacidade de carga total de 4 A. A ficha indica função elétrica PNP, mas não detalha a pinagem; valide-a no datasheet antes da conexão.

Processo Não possui conexão de processo; trata-se de um cabo de ligação elétrica com interfaces M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interligação de dispositivos com interfaces M12 de codificação A, quatro contatos e pinout compatível	✓	A ficha especifica conector reto e soquete angular M12, ambos de codificação A e quatro contatos; a correspondência elétrica deve ser confirmada no pinout dos dispositivos.
Instalação que exige conector M12 reto em uma ponta e soquete M12 angular na outra	✓	Essa é a configuração declarada para o EVC020.
Circuito cuja carga total excede 4 A	✗	A capacidade de carga total indicada para o cabo é 4 A.
Instalação com temperatura ambiente abaixo de -25 °C ou acima de 90 °C	✗	A faixa de temperatura ambiente declarada é de -25 a 90 °C; para cULus, o limite indicado é até 75 °C.
Equipamento que exige protocolo de comunicação ou pinagem não verificados	✗	A ficha não especifica protocolo nem apresenta pinagem detalhada nesta descrição; confirme os requisitos no datasheet e nos documentos dos equipamentos.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC020, M12 reto para M12 angular, 0,3 m, PUR, IP69K

Confirme que as interfaces dos dispositivos são M12 de codificação A e que o arranjo de conector reto e soquete angular corresponde à instalação.
Verifique o pinout e a função elétrica dos equipamentos no datasheet antes de energizar; não deduza a pinagem apenas pela codificação M12.
Desenergize os equipamentos antes de conectar ou desconectar o cabo.
Alinhe os conectores sem forçar e aperte respeitando o torque especificado de 0,6 a 1,5 Nm.
Roteie o cabo sem exceder os limites da aplicação; em instalação flexível, respeite raio de flexão mínimo de 10 vezes o diâmetro do cabo.
Após a conexão, confira o assentamento das interfaces, a integridade do cabo e o funcionamento dos indicadores dos dispositivos conectados.

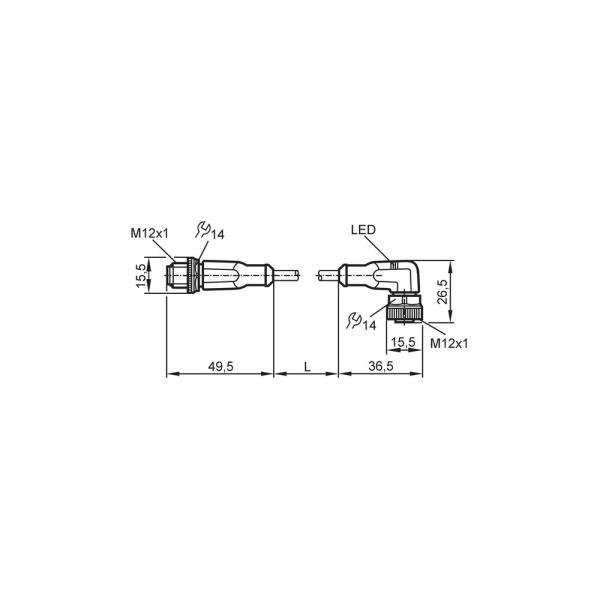

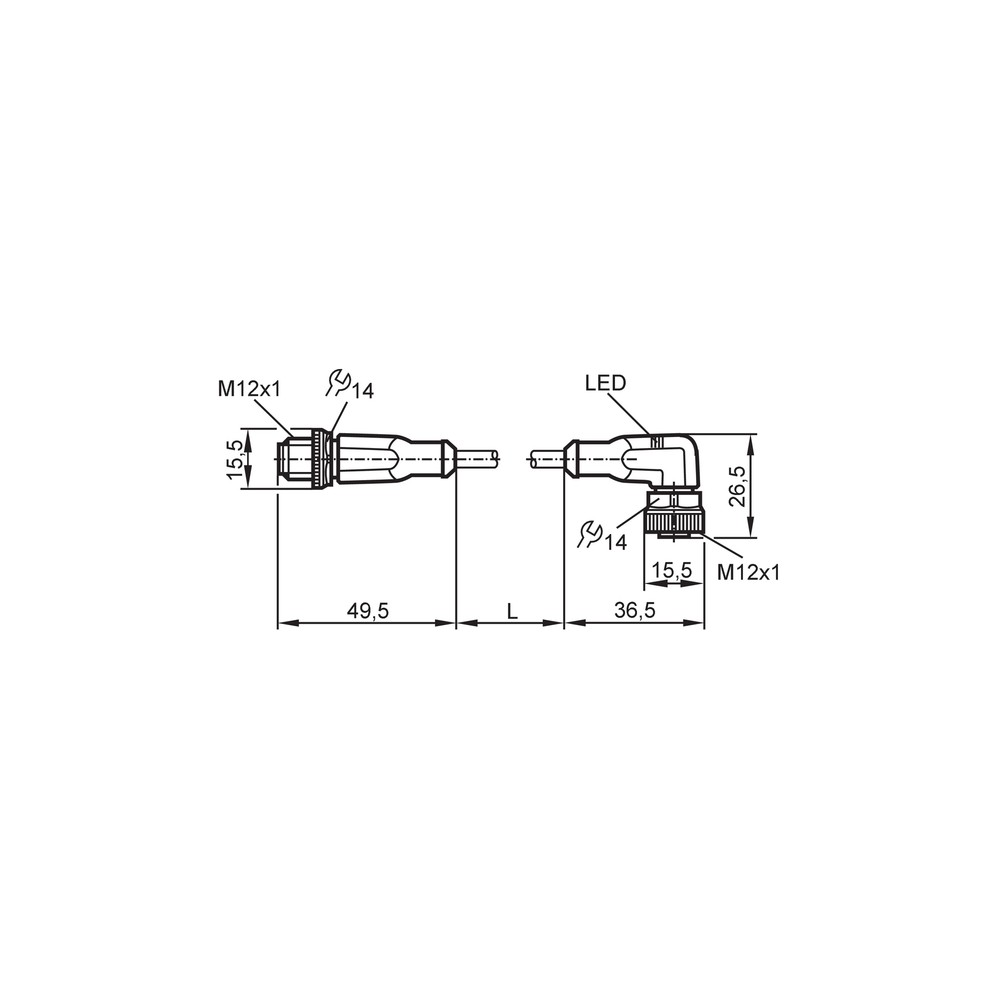

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não reconhece o sinal.	Pinout, função elétrica ou correspondência entre os contatos pode não coincidir com a interface do dispositivo.	Compare o pinout dos dois equipamentos com o datasheet e verifique o assentamento das conexões antes de substituir o cabo.
O sinal ou a alimentação apresenta interrupções durante a movimentação.	Cabo ou contatos podem estar danificados, ou o roteamento pode exceder as condições de flexão e movimentação da aplicação.	Inspecione o cabo e as conexões; confira o raio de flexão mínimo declarado e as condições de movimento aplicáveis.
Há aquecimento ou queda de funcionamento sob carga.	A carga total pode exceder a capacidade especificada ou as conexões podem não estar corretamente assentadas.	Meça a corrente total do circuito, compare com o limite de 4 A e verifique o aperto dentro da faixa de torque declarada.
A conexão apresenta entrada de contaminantes ou perda de vedação percebida.	Conexão desalinhada, vedação danificada ou uso fora das condições de instalação podem comprometer a interface.	Desenergize, inspecione a vedação e o estado das superfícies de conexão e confirme o acoplamento correto; não atribua o problema ao cabo sem verificar a montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC020 (português) (Datasheet) Desenho em escala do IFM EVC020 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC020 e para que serve?

É um cabo de ligação para interconectar dispositivos de automação industrial com interfaces M12. Tem conector reto em uma extremidade e soquete angular na outra.

Quais são as conexões e quantos contatos o cabo tem?

O EVC020 tem conexões M12 de codificação A com quatro contatos em cada extremidade. Confirme o pinout dos dispositivos antes de conectar.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Este cabo serve para uma conexão M12 de codificação diferente?

A ficha especifica codificação A. Não confirma compatibilidade mecânica com outras codificações; confira a interface do equipamento antes da compra.

Posso usar o EVC020 em uma aplicação que exige mais de 4 A?

Não, a capacidade de carga total especificada é 4 A. Para uma carga superior, selecione uma solução cuja capacidade declarada atenda ao circuito.

O equipamento não reconhece o sinal depois da instalação; o que verifico?

Verifique primeiro o pinout e a função elétrica nos datasheets dos equipamentos, além do encaixe das duas conexões. A ficha do cabo não detalha a pinagem nesta descrição.

O sinal falha quando o cabo se movimenta; preciso trocar o cabo?

Não necessariamente; primeiro inspecione o cabo, os contatos e o roteamento. Confira se o raio de flexão e as condições de movimentação da instalação respeitam os limites declarados.

Como escolho entre este cabo e outra versão?

Escolha o EVC020 se forem necessários 0,3 m, M12 reto para M12 angular, codificação A e quatro contatos. Se a montagem exigir outro comprimento ou configuração, confirme uma versão correspondente no catálogo do fabricante.

Que cuidados devo ter ao instalar o cabo?

Desenergize os equipamentos, alinhe as conexões sem forçar e respeite o torque especificado de 0,6 a 1,5 Nm. Em aplicação flexível, observe o raio mínimo indicado no datasheet.

Posso usar o cabo fora da faixa de temperatura indicada?

A ficha especifica temperatura ambiente de -25 a 90 °C e indica até 75 °C para cULus. Não use esses valores como evidência de adequação fora dos limites; consulte o fabricante para condições não cobertas.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para as conexões M12 do cabo. (Ref.: conexão M12, codificação A)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Grau de proteção IP

Classificação declarada para proteção do produto contra ingresso conforme os graus informados na ficha. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Limite geométrico de curvatura especificado para aplicação flexível. (Ref.: mínimo de 10 x o diâmetro do cabo)

PNP

Função elétrica indicada na ficha do produto; consulte o pinout do fabricante para confirmar as conexões do circuito. (Ref.: função elétrica: PNP)

Ligações relacionadas com "EVC020 IFM - Cabo de Ligação IFM Automação Industrial M12 0,3m PUR IP69K"
