Cabo de Ligação IFM EVC019 5m

Pré-visualizar: EVC019 IFM - Cabo de Ligação ifm Automação Industrial 5m PUR M12 Angular/Reto

EVC019 IFM - Cabo de Ligação ifm Automação Industrial 5m PUR M12 Angular/Reto

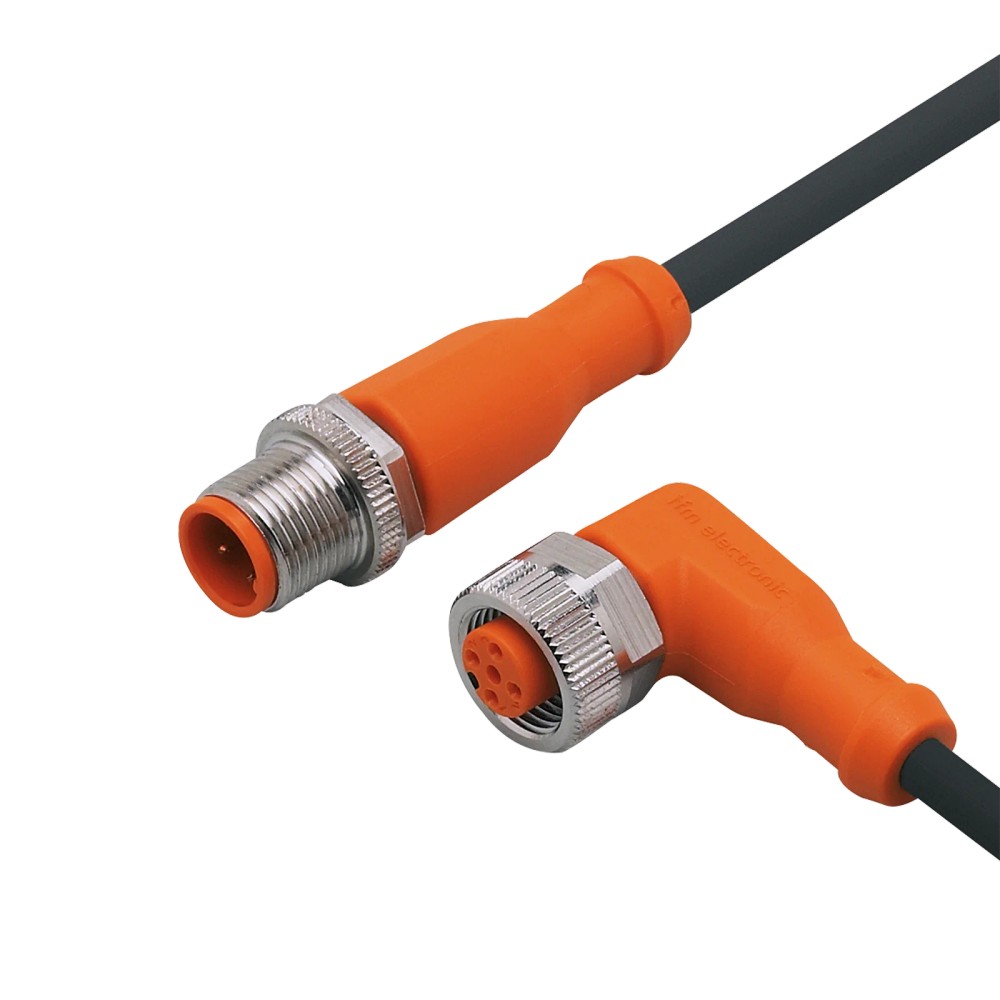

Imagem meramente ilustrativa

R$ 328,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC019
EAN: 4021179021401
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC019 IFM - Cabo de Ligação ifm Automação Industrial 5m PUR M12 Angular/Reto"

Destaques do Produto

Comprimento

5 m

Material

PUR

Conexão

M12 Angular/Reto

Grau de proteção

IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVC019 5m PUR M12 Angular/Reto

O cabo de ligação EVC019 é projetado para garantir a conexão elétrica em ambientes industriais, como máquinas-ferramenta e linhas de automação com exposição a fluidos. Com comprimento de 5 metros e revestimento em PUR, ele oferece alta resistência a ciclos de curvatura (> 5 milhões) e torção. É um componente robusto, livre de silicone e halogênio, ideal para condições operacionais severas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC019
Comprimento	5 m
Material	PUR
Grau de Proteção	IP 65 / 67 / 68 / 69K
Corrente Nominal	4 A
Tensão AC/DC	< 250V / < 300V
Conectores	M12 Angular (Soquete) / M12 Reto (Conector)
Ciclos de Curvatura	> 5 milhões

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Aplicações que exigem alta resistência mecânica
Uso em esteiras porta-cabos

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 250V AC / 300V DC
Ambientes com temperaturas fora da faixa de -25 a 90°C
Torção superior a ± 180°/m
Raio de curvatura menor que 10 vezes o diâmetro do cabo

APLICAÇÕES E USO

Aplicações em automação industrial
Conexão em máquinas-ferramenta
Uso em ambientes com presença de óleos, lubrificantes e refrigerantes

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVC019 5m PUR M12 Angular/Reto, verifique estes pontos:

Quando escolher este produto

Se a aplicação envolve movimentação constante (como em esteiras porta-cabos) e requer resistência a óleos industriais, graças ao seu revestimento em PUR.

Quando buscar outra opção

Caso a aplicação exija uma tensão superior a 250V AC/300V DC ou se o comprimento de 5 metros for insuficiente para a distância entre os pontos de conexão.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material de revestimento	PUR	Garante flexibilidade e resistência a óleos e refrigerantes
Ciclos de curvatura	> 5 milhões	Capacidade de resistência a movimentos cíclicos em esteiras
Esforço de torção	± 180 °/m	Limite de torção mecânica suportada pelo cabo

Dados Elétricos
Tensão de operação AC	< 250 V	Limite de tensão alternada para operação segura
Tensão de operação DC	< 300 V	Limite de tensão contínua para operação segura
Corrente nominal	4 A	Capacidade máxima de carga elétrica

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais I/O

• Protocolos baseados em M12 A-coded

Conexões

Elétrica 4 polos, banhados a ouro

Processo M12, Codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Esteiras móveis com alta vibração	✓	O cabo é certificado para > 5 milhões de ciclos de curvatura.
Uso em ambiente com jatos de limpeza	✓	Possui grau de proteção IP 69K, resistente a lavagens.
Conexão de sensores de 24V DC	✓	Tensão e corrente nominal suportam perfeitamente sinais 24V DC.
Instalação em redes de alta tensão	✗	O cabo é limitado a 250V AC/300V DC.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVC019 5m PUR M12 Angular/Reto

Limpe os pontos de conexão M12 para garantir ausência de contaminantes.
Alinhe o soquete angular M12 com o dispositivo de campo.
Conecte o conector reto M12 ao painel ou hub de distribuição.
Rosqueie manualmente as porcas de travamento até sentir resistência.
Utilize uma chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Fixe o cabo de forma a respeitar o raio de curvatura mínimo de 10x o diâmetro (43mm).

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal.	Curvatura repetitiva acima do raio especificado (10x diâmetro).	Realizar teste de continuidade nos condutores.
Dano físico ao revestimento ou falha interna.	Torção mecânica superior a ± 180°/m.	Inspecionar visualmente o revestimento do cabo.
Queda de tensão ou falha na comunicação.	Oxidação por contato com agentes agressivos.	Verificar integridade dos contatos banhados a ouro.
Conector solto ou ingresso de umidade.	Torque de aperto fora da faixa (0,6-1,5 Nm).	Verificar se a porca de travamento está devidamente apertada.

DOCUMENTAÇÃO TÉCNICA

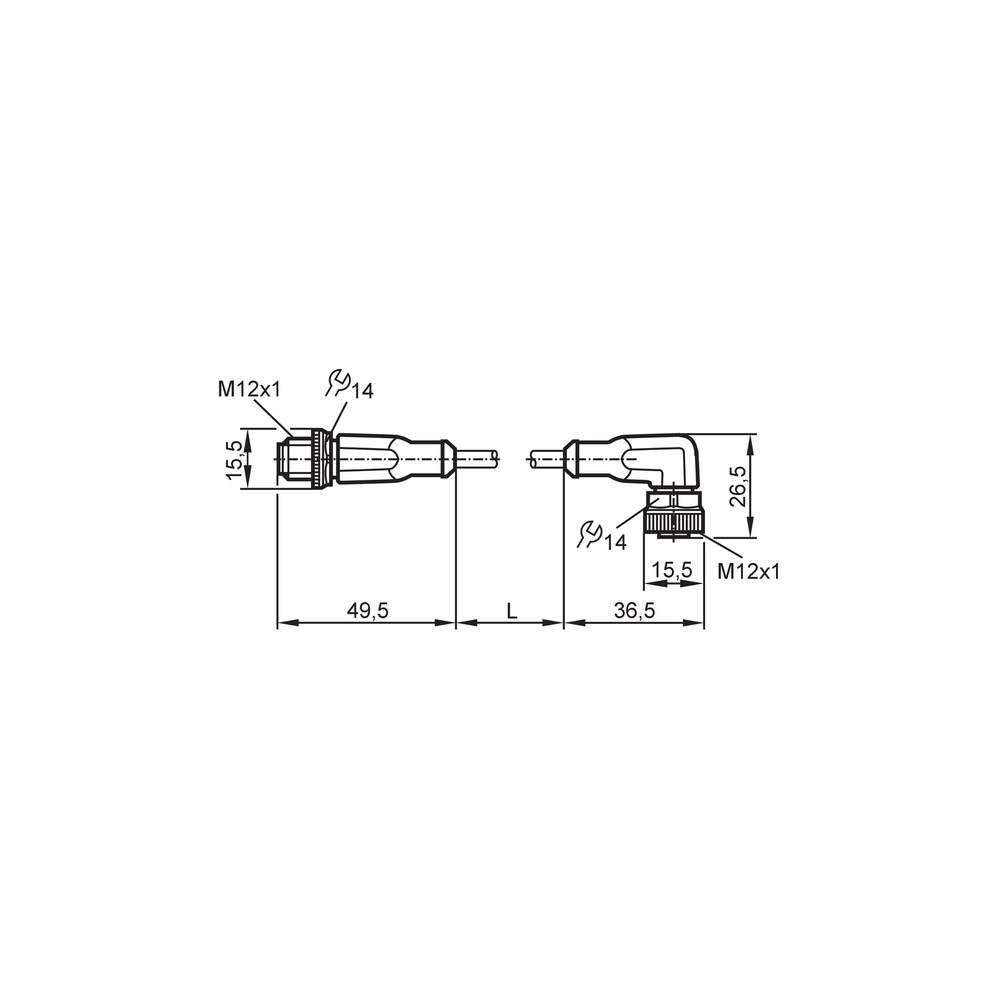

Datasheet EVC019 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVC019 e quais são suas características principais?

Este é um cabo de ligação M12 de 5 metros, projetado para conexão industrial, com revestimento em PUR, livre de halogênio e silicone, possuindo conectores angular e reto.

Para quais tipos de aplicações este cabo é recomendado?

O EVC019 é indicado para aplicações em automação industrial, incluindo ambientes com presença de lubrificantes e refrigerantes, onde são exigidas resistência a torção e ciclos de curvatura.

Onde este cabo não deve ser utilizado?

Este cabo não deve ser utilizado em aplicações que excedam 250V AC ou 300V DC. Também não é adequado para ambientes que demandem especificações de material superiores ao TPU ou latão niquelado.

Existem restrições de temperatura para o uso deste cabo?

O cabo não deve ser aplicado em ambientes com temperaturas que ultrapassem a faixa de -25 a 90°C, pois isso compromete a integridade do material de revestimento e das vedações FKM.

Como diagnosticar possíveis falhas de comunicação com este cabo?

Sintomas como falhas intermitentes de sinal podem indicar falha na integridade do cabo. Verifique visualmente se há cortes no revestimento ou oxidação nos contatos banhados a ouro.

O que pode causar a interrupção da transmissão de sinal no EVC019?

A falha pode ser causada por ciclos de curvatura excedidos ou torção fora das especificações (± 180°/m). Verifique a continuidade dos fios utilizando um multímetro.

Devo optar por este cabo pronto ou montar um conector de campo?

Este cabo é uma solução completa com conectores pré-moldados, dispensando montagem manual de conectores. A escolha entre este e um conector de campo depende da necessidade de customização do comprimento.

Este cabo é compatível com qualquer sensor M12?

Sim, a escolha deve priorizar a compatibilidade com a codificação A dos conectores M12 e a corrente nominal de até 4A, garantindo que o dispositivo conectado suporte estas especificações.

Quais cuidados tomar ao instalar o EVC019?

A instalação deve ser feita observando o torque de aperto de 0,6 a 1,5 Nm. Certifique-se de que o raio de curvatura mínimo de 10 vezes o diâmetro do cabo seja respeitado durante a passagem em esteiras.

Qual a procedência deste cabo de ligação?

O produto é fabricado pela ifm electronic, garantindo conformidade com os padrões industriais de automação. A logística e o faturamento são geridos diretamente pela rede de distribuição oficial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo altamente resistente à abrasão, óleos e flexão constante em aplicações industriais. (Ref.: Material)

M12 (Codificação A)

Padrão de conexão circular para sensores e atuadores industriais, garantindo vedação e conexão segura. (Ref.: Conexão)

IP 69K

Grau de proteção que indica resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

Sem halogênio

Característica do revestimento que impede a emissão de gases tóxicos em caso de combustão, aumentando a segurança em incêndios. (Ref.: Material)

FKM

Fluoroelastômero utilizado em vedações devido à sua alta resistência química e térmica. (Ref.: Vedação)
