Cabo de Ligação IFM EVC018 M12 2m PUR IP69K

Pré-visualizar: EVC018 IFM - Cabo de Ligação IFM Conexão de Sensores Industriais M12 2m PUR IP69K

EVC018 IFM - Cabo de Ligação IFM Conexão de Sensores Industriais M12 2m PUR IP69K

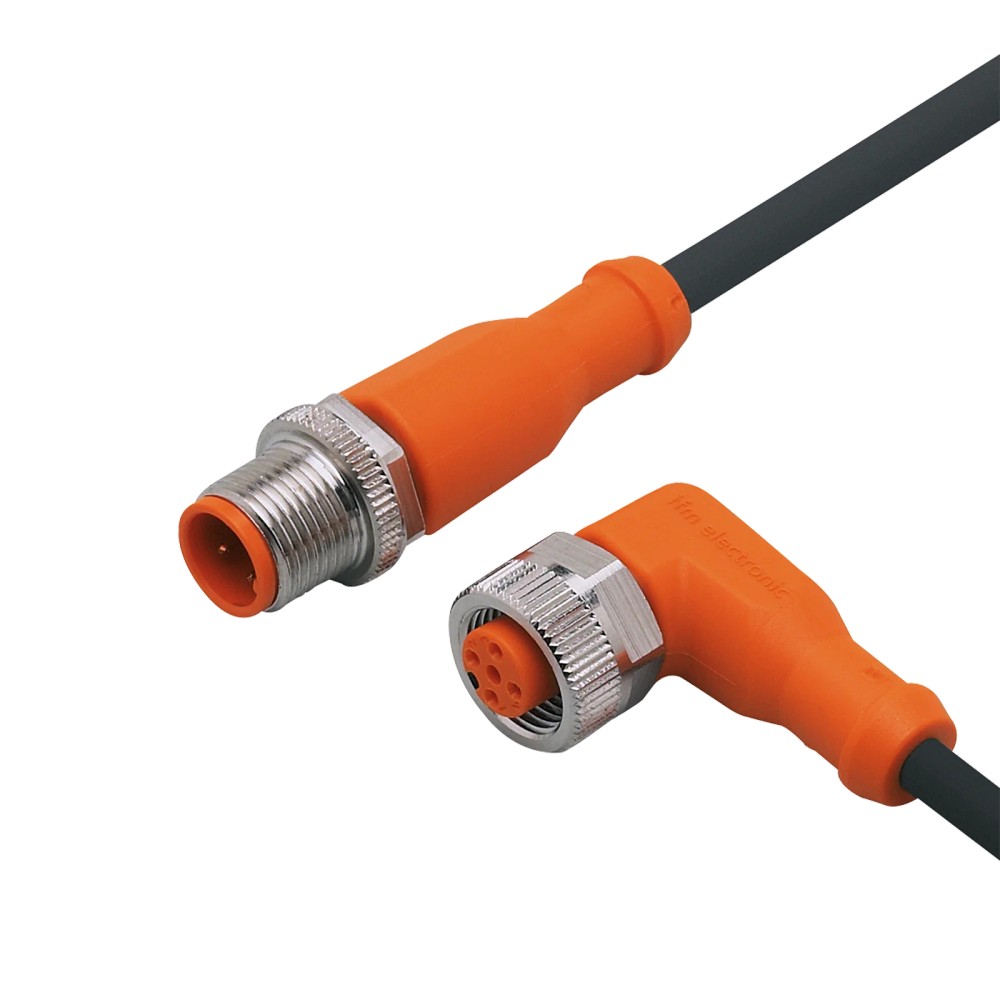

Imagem meramente ilustrativa

R$ 265,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC018
EAN: 4021179021395
NCM do produto: 85444200

Destaques do Produto Modelo EVC018...mais

Fechar menu

Saiba mais sobre: "EVC018 IFM - Cabo de Ligação IFM Conexão de Sensores Industriais M12 2m PUR IP69K"

Destaques do Produto

Modelo

EVC018

Comprimento do cabo

2 m

Tipo de conexão

M12 angular no soquete e M12 reto no conector macho

Material do revestimento

PUR

Proteção declarada

IP65, IP67, IP68 e IP69K

Limites elétricos informados

< 250 V AC e corrente nominal de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC018 M12, 2 m, PUR, IP69K

O IFM EVC018 é um cabo de ligação para conectar sensores e atuadores em ambientes industriais. Possui comprimento de 2 m, revestimento em PUR e conectores M12: soquete angular e conector macho reto. A ficha informa proteção IP65, IP67, IP68 e IP69K, além de contatos banhados a ouro. A tensão de operação especificada é inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC018
Comprimento	2 m
Conectores	Soquete M12 angular e conector macho M12 reto
Número de polos	4 polos
Material do cabo	PUR
Tensão de operação	< 250 V AC; < 300 V DC conforme dados do catálogo
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C
Peso	88,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de sensores e atuadores com interfaces M12 compatíveis, respeitando a configuração elétrica e mecânica do equipamento.
Instalações industriais que requerem um cabo de 2 m com revestimento PUR e grau de proteção declarado até IP69K, quando a montagem e os conectores também forem adequados à condição de uso.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 2 m sem validar o roteamento ou a necessidade de extensão.
Não exceder os limites elétricos informados: tensão inferior a 250 V AC e corrente nominal de 4 A; a ficha também informa < 300 V DC no catálogo.
Não presumir compatibilidade apenas pelo padrão M12: conferir codificação, número e disposição dos pinos e requisitos elétricos dos dispositivos antes da conexão.

APLICAÇÕES E USO

Uso declarado: ligação de sensores e atuadores em ambientes industriais, com conexão M12 compatível.
Possibilidade de uso em instalações sujeitas a condições de proteção IP indicadas na ficha; validar a montagem completa, o acoplamento e as condições ambientais no datasheet. A proteção do cabo não confirma, por si só, a proteção de todo o conjunto conectado.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC018 M12, 2 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC018 quando

A aplicação exigir um cabo de ligação de 2 m, com conexões M12 angular e reta, revestimento PUR e parâmetros elétricos dentro dos limites informados.

Avalie outra configuração quando

O espaço de montagem exigir conectores com outra orientação, o percurso precisar de outro comprimento ou os dispositivos tiverem codificação, pinagem ou requisitos elétricos diferentes. A ficha disponível não especifica a codificação nem a pinagem; valide esses dados no datasheet e nos equipamentos conectados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVC018	Identificação do produto na ficha do anúncio.
Tipo de produto	Cabo de ligação	Destinado à tecnologia de conexão.
Aplicação declarada	Conexão de sensores e atuadores em ambientes industriais	Uso descrito no catálogo.
Número de polos	4 polos	Informação do título do catálogo; confirmar a configuração no documento técnico antes da ligação.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite informado nos atributos prioritários do anúncio.
Tensão de operação DC	< 300 V DC	Dado informado no catálogo; verificar o datasheet para a condição aplicável.
Corrente nominal	4 A	Valor nominal informado no catálogo.
Classe de proteção	II	Classificação informada nos dados do catálogo.
Contatos	Banhados a ouro	Acabamento dos contatos indicado na ficha.

Conexões
Conector macho	M12 reto	Tipo de conector informado no catálogo.
Soquete	M12 angular	Tipo de conector informado no catálogo.
Codificação e pinagem	Não especificadas nos dados disponíveis	Consultar o datasheet e os dispositivos conectados para validar a correspondência mecânica e elétrica.

Materiais e construção
Material do revestimento	PUR	Material do cabo informado na ficha.
Material da porca	Latão niquelado	Material indicado nos dados do catálogo.
Material do invólucro	TPU	Material indicado nos dados do catálogo.
Material da vedação	FKM	Material indicado nos dados do catálogo.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes informadas na ficha; a proteção efetiva depende da conexão e da instalação conforme as condições especificadas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa informada nos dados do catálogo.

Dados mecânicos
Comprimento	2 m	Comprimento nominal do cabo.
Peso	88,5 g	Valor informado no catálogo.
Ciclos de curvatura	> 5 Mio.	Valor informado nos dados do catálogo; condições de ensaio não especificadas aqui.
Esforço de torção	± 180 °/m	Valor informado nos dados do catálogo.
Raio de flexão mínimo	10 x diâmetro do cabo	Respeitar a relação indicada pelo fabricante; o diâmetro do cabo não está especificado nos dados disponíveis.

COMPATIBILIDADE

Comunicação

• Cabo de ligação passivo para conexão de sensores e atuadores; não há protocolo de comunicação especificado na ficha.

Conexões

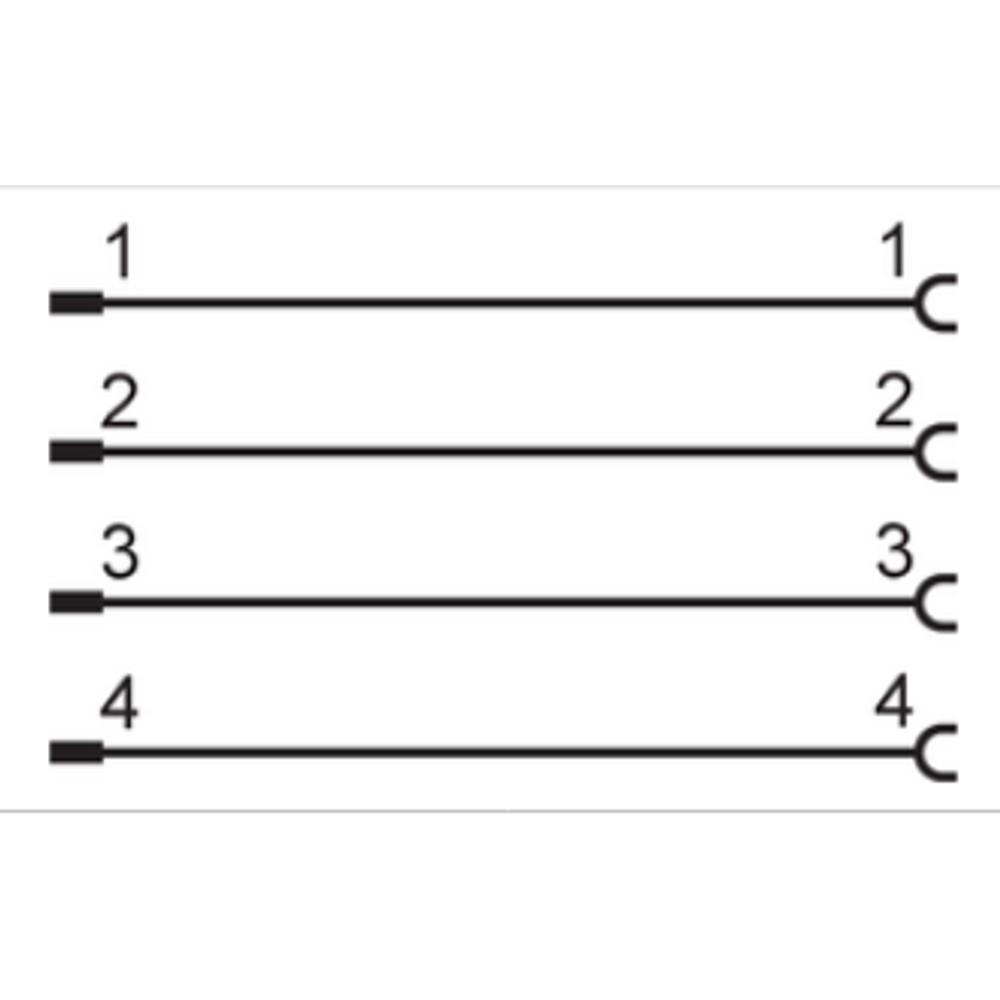

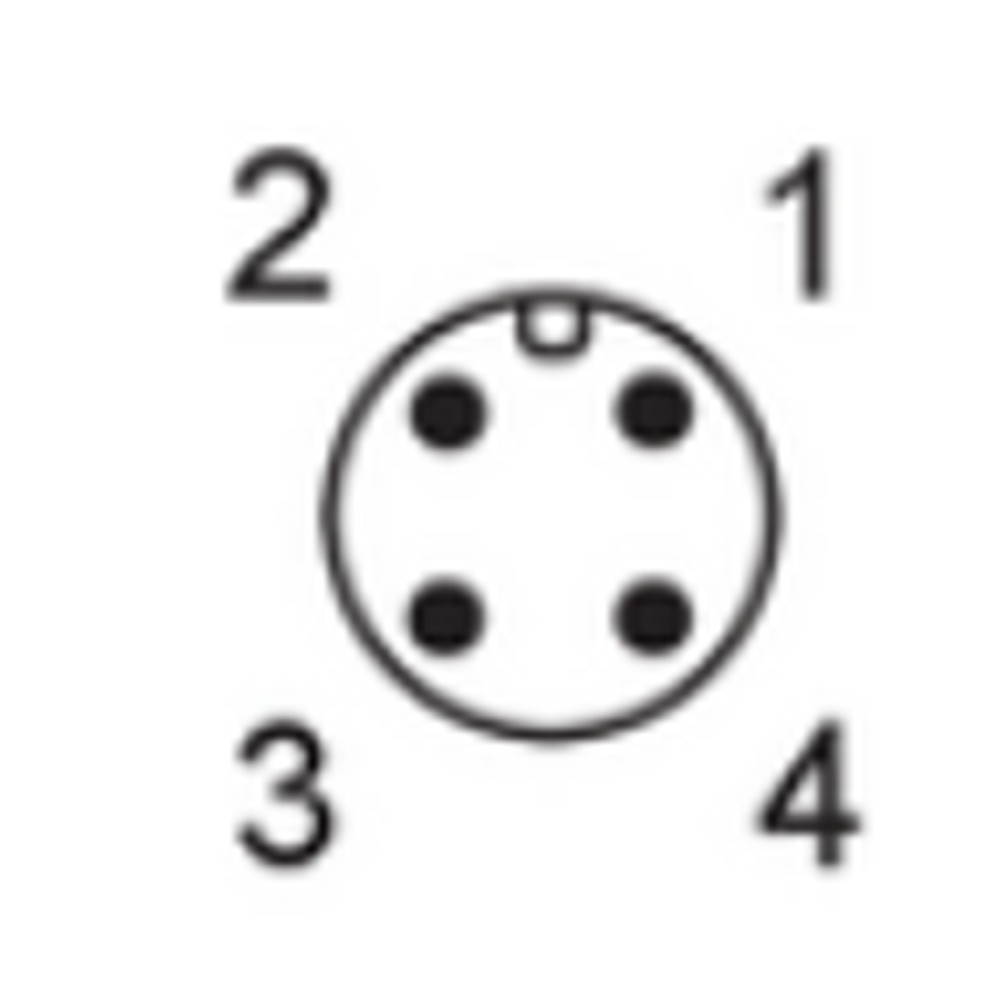

Elétrica Conector macho M12 reto e soquete M12 angular; 4 polos conforme a descrição do catálogo. Tensão informada: < 250 V AC; o catálogo também informa < 300 V DC. Corrente nominal: 4 A. Confirmar codificação e pinagem com os dispositivos antes da ligação.

Processo Não possui conexão de processo; trata-se de um cabo elétrico de ligação com conectores M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão de dispositivos com conectores M12 mecanicamente correspondentes e pinagem elétrica validada	✓	A ficha identifica conectores M12 macho reto e soquete angular. A correspondência da codificação e dos contatos deve ser conferida nos dispositivos.
Circuito dentro da tensão e corrente informadas para o cabo	✓	Os dados do produto indicam < 250 V AC, < 300 V DC no catálogo e corrente nominal de 4 A; confirmar os limites aplicáveis à instalação no datasheet.
Dispositivo com padrão M12, mas cuja codificação ou pinagem não foi verificada	✗	A ficha não informa codificação nem disposição dos pinos; compatibilidade mecânica M12, por si só, não confirma compatibilidade elétrica.
Aplicação que requer comunicação por protocolo específico	✗	Nenhum protocolo de comunicação é especificado para este cabo; a ficha o descreve como cabo de ligação para sensores e atuadores.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC018 M12, 2 m, PUR, IP69K

Confirme no datasheet e nos dispositivos conectados a codificação, a pinagem e os limites elétricos antes da instalação.
Verifique se os conectores M12 do cabo correspondem mecanicamente aos pontos de conexão dos equipamentos.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Posicione o cabo sem tração nos conectores e sem exceder o raio de flexão mínimo de 10 vezes o diâmetro do cabo.
Acople os conectores de acordo com as instruções dos equipamentos e do fabricante; não force o encaixe.
Após a montagem, inspecione o assentamento dos conectores e confirme a continuidade e o funcionamento conforme o procedimento da instalação.

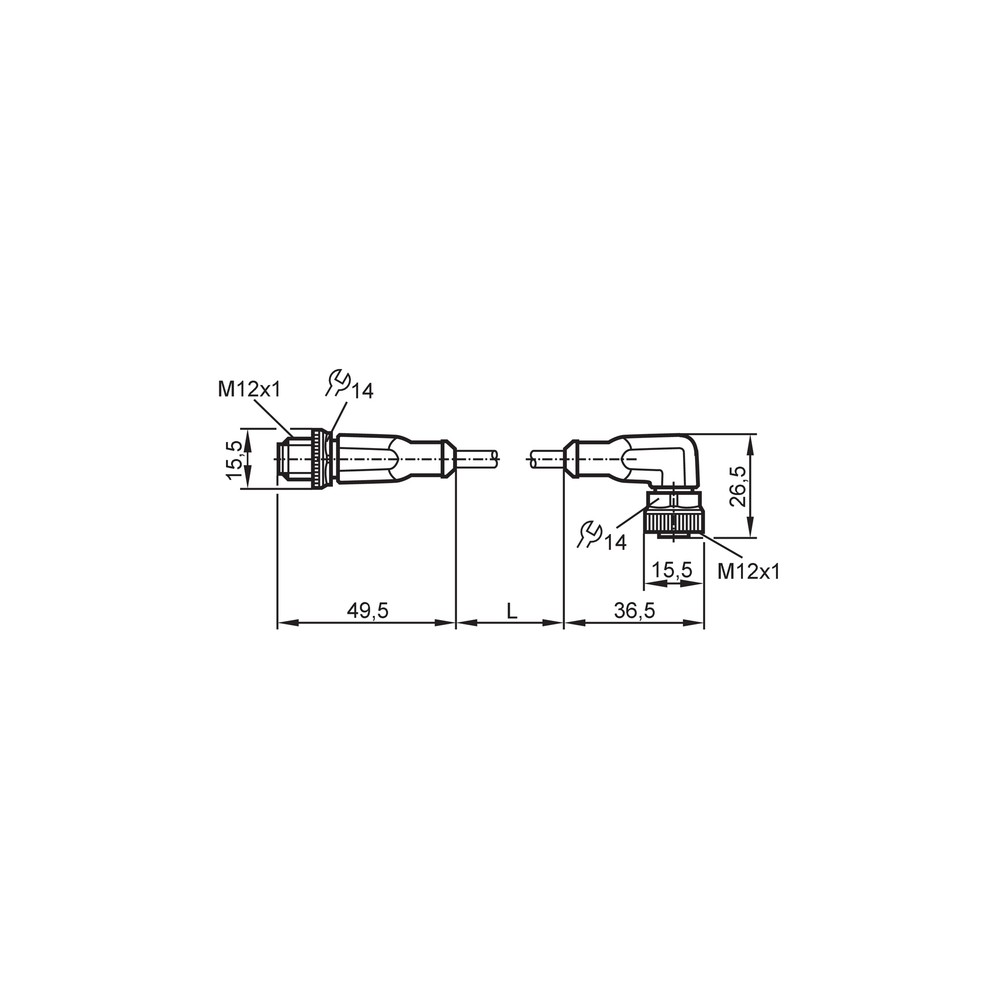

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor ou atuador não é reconhecido após a conexão.	Possível divergência de codificação ou pinagem entre o cabo e o dispositivo, ou conexão incompleta.	Compare a codificação e a disposição dos pinos no datasheet do cabo e dos equipamentos; inspecione o acoplamento com o circuito desenergizado.
Há interrupções ou funcionamento intermitente durante o movimento do cabo.	Possível dano ou esforço mecânico no cabo, nos conectores ou na região de saída.	Inspecione o trajeto e os conectores; confira se a instalação respeita o raio mínimo de flexão e não impõe tração ou torção excessiva.
O conjunto apresenta entrada de umidade após lavagem ou exposição ambiental.	Possível acoplamento incompleto, vedação inadequada ou condição de instalação fora das especificações do conjunto.	Verifique o encaixe e as condições de montagem dos conectores e consulte o datasheet para as condições associadas ao grau de proteção.
O cabo ou a conexão aquece durante a operação.	Possível sobrecarga elétrica ou incompatibilidade entre os requisitos do circuito e os limites do cabo.	Meça a tensão e a corrente do circuito e compare com os limites informados; interrompa a operação se os valores excederem os limites aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC018 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC018 e para que serve?

É um cabo de ligação para conectar sensores e atuadores em ambientes industriais. Tem conectores M12 macho reto e soquete angular.

Quais são as características principais do cabo?

A ficha informa comprimento de 2 m, revestimento PUR, contatos banhados a ouro e proteções IP65, IP67, IP68 e IP69K. O catálogo também identifica o produto como de 4 polos.

O que acompanha a compra do EVC018?

A ficha descreve o produto como um cabo de ligação, mas não informa acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo fornecido.

Este cabo serve para qualquer dispositivo com conexão M12?

Não é possível confirmar apenas pelo formato M12. Verifique codificação, pinagem e requisitos elétricos do cabo e dos dispositivos antes da conexão.

Posso usar o EVC018 em uma aplicação que exige outro comprimento ou outra orientação de conector?

O produto especificado tem 2 m, com soquete M12 angular e conector macho M12 reto. Se a instalação exigir outro comprimento ou outra configuração, procure uma variante que corresponda a esses requisitos.

O conector encaixa, mas o sensor não funciona: o que devo verificar?

Confira a codificação e a pinagem nos documentos dos dois dispositivos e verifique se o conector está completamente acoplado. A ficha disponível não especifica a disposição dos pinos.

O cabo falha quando é movimentado; preciso trocá-lo?

Antes de substituir, inspecione o cabo e os conectores para identificar danos, tração ou curvatura excessiva. A ficha indica raio mínimo de flexão de 10 vezes o diâmetro do cabo.

Como decido entre este cabo e uma versão com outra configuração?

Escolha o EVC018 se comprimento, orientação dos conectores, conexão M12 e limites elétricos forem compatíveis com a aplicação. Para outra configuração, compare esses requisitos com a ficha da variante alternativa.

Que cuidado devo ter ao instalar o cabo?

Desenergize o circuito, confirme codificação e pinagem e não force os conectores. Instale o cabo respeitando o raio mínimo de flexão informado pelo fabricante.

Como verificar se o cabo é adequado à tensão e à corrente da instalação?

Compare os valores do circuito com os limites da ficha: < 250 V AC e corrente nominal de 4 A; o catálogo também informa < 300 V DC. Consulte o datasheet para confirmar a condição elétrica aplicável.

GLOSSÁRIO TÉCNICO

PUR

Material indicado para o revestimento do cabo. (Ref.: material do revestimento: PUR)

M12

Tipo de conexão identificado para o conector macho e o soquete; o formato não determina sozinho a codificação ou a pinagem. (Ref.: conector macho M12 reto; soquete M12 angular)

Grau de proteção IP

Classificação de proteção indicada para o produto; a condição do conjunto instalado também depende da montagem. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão mínimo

Relação mínima indicada para a curvatura do cabo durante a instalação. (Ref.: 10 x diâmetro do cabo)

Corrente nominal

Valor de corrente informado para o cabo; deve ser considerado na verificação do circuito. (Ref.: 4 A)
