Cabo de Ligação IFM EVC017 M12 1m

Pré-visualizar: EVC017 IFM - Cabo de Ligação IFM Automação Industrial M12 1m PUR IP69K

EVC017 IFM - Cabo de Ligação IFM Automação Industrial M12 1m PUR IP69K

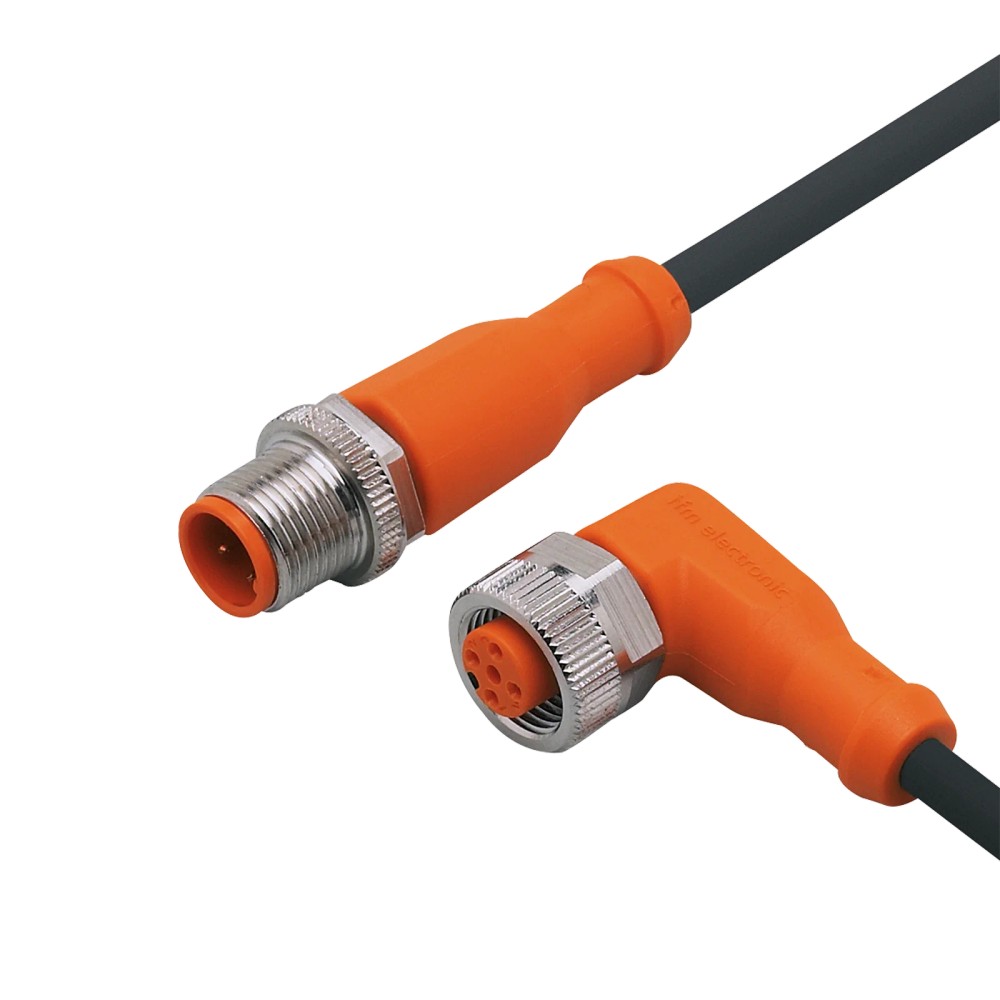

Imagem meramente ilustrativa

R$ 247,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC017
EAN: 4021179021388
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVC017 IFM - Cabo de Ligação IFM Automação Industrial M12 1m PUR IP69K"

Destaques do Produto

Comprimento

1 m

Tipo de conexão

M12 reto e M12 angular, codificação A

Número de contatos

Material do cabo

PUR

Limites elétricos informados

< 250 V AC / < 300 V DC; carga de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC017 M12, 1 m, PUR, IP69K

O IFM EVC017 é um cabo de ligação de 1 m para conexões M12 em aplicações de automação industrial. Possui um conector M12 reto e um soquete M12 angular, ambos com codificação A e 4 contatos. O revestimento é de PUR, e os contatos são banhados a ouro. A ficha informa graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Comprimento	1 m
Conexões	Conector M12 reto e soquete M12 angular; codificação A; 4 contatos
Material do cabo	PUR
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga	4 A
Graus de proteção informados	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Características do cabo	Sem silicone e sem halogênio; contatos banhados a ouro
SKU / GTIN	EVC017 / 4021179021388

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões M12 de codificação A com 4 contatos, desde que os equipamentos correspondentes atendam aos requisitos elétricos e mecânicos do conjunto.
Aplicações industriais e de automação; a ficha também cita máquinas-ferramenta e uso com refrigerantes e lubrificantes.
Instalações que exijam cabo de 1 m, com revestimento PUR e os graus de proteção indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 1 m sem confirmar a possibilidade de extensão ou substituição por outra versão.
Não utilizar em circuito cuja tensão ou corrente exceda os limites informados para o cabo.
Não presumir compatibilidade com conectores de codificação, número de contatos ou geometria diferentes; confirme o encaixe e os requisitos elétricos do equipamento.

APLICAÇÕES E USO

Aplicação industrial e automação industrial, conforme indicado na ficha; conferir se a conexão M12, o pinout e os limites elétricos atendem ao equipamento.
Máquinas-ferramenta, cenário citado no catálogo; observar a faixa de temperatura informada e os limites de flexão e torção quando houver movimento.
Aplicações com refrigerantes e lubrificantes, citadas na ficha; confirmar a adequação às condições específicas do fluido e do processo, que não são detalhadas no contexto.
Instalações com deslocamento horizontal: a ficha informa velocidade máxima de 3,3 m/s para percurso de 5 m e aceleração máxima de 5 m/s²; não extrapolar esse valor para outras condições sem validação do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC017 M12, 1 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC017 quando

A instalação exigir um cabo de ligação de 1 m com conector M12 reto e soquete M12 angular, codificação A e 4 contatos, e os requisitos elétricos estiverem dentro dos limites especificados.

Considere outra configuração quando

O comprimento, a orientação das conexões, a codificação, o número de contatos ou os limites elétricos exigidos pela instalação forem diferentes. Compare esses requisitos com a ficha do cabo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Marca indicada no anúncio.
Tipo de produto	Cabo de ligação	Classificação do produto na ficha.
Modelo / SKU / Part number do anúncio	EVC017	Identificadores do anúncio; o part number indicado na fonte primária prevalece.
GTIN	4021179021388	Identificador global informado para o produto.
Quantidade na embalagem	1 peça	Quantidade indicada na ficha do catálogo.
Peso	60,1 g	Valor informado no catálogo.
NCM	8544.42.00	Classificação fiscal indicada no catálogo.

Área de aplicação
Aplicações citadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários descritos na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados para o cabo.
Capacidade de carga total	4 A	Valor indicado na ficha; não exceder o limite aplicável ao circuito.
Classe de proteção	II	Classificação indicada na ficha.

Conexões elétricas
Conector	1 x M12 reto; codificação A; 4 contatos dourados; corpo em TPU; bloqueio em latão niquelado	Configuração do lado do conector.
Soquete	1 x M12 angular; codificação A; 4 contatos dourados; corpo em TPU; bloqueio em latão niquelado; vedação FKM	Configuração do lado do soquete.
Cabo	1 m; PUR; sem halogênio; preto; Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas informadas na ficha.
Torque máximo de aperto das conexões	0,6 a 1,5 Nm	Faixa informada para o bloqueio das conexões M12.
Compatibilidade de protocolo	Não especificada	A ficha informa a interface física, mas não identifica protocolos.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus informados no anúncio e no catálogo; observar as condições de instalação e ensaio aplicáveis.
Revestimento do cabo	PUR	Material informado para o cabo.
Material do corpo das conexões	TPU	Material indicado para os corpos do conector e do soquete.
Material do bloqueio	Latão niquelado	Material informado para os elementos de bloqueio.
Material da vedação	FKM	Material informado para a vedação do soquete.
Contatos	Dourados / banhados a ouro	Acabamento dos 4 contatos em cada conexão, conforme ficha.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Condições ambientais
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Limites indicados para a condição ambiente; observar a limitação cULus quando aplicável.
Temperatura ambiente em movimento	-25 a 90 °C; cULus: até 75 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada na ficha para armazenamento.

Instalação e movimento
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para instalação flexível; considerar o diâmetro de 4,3 mm informado na ficha.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha; a vida real depende das condições de aplicação.
Esforço de torção	± 180 °/m	Limite de torção indicado para o cabo.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha identifica conexões M12 com codificação A e 4 contatos, mas não especifica protocolo de comunicação.

• Compatibilidade com dispositivos específicos não está informada; verificar o pinout e a atribuição dos contatos no datasheet do fabricante.

Conexões

Elétrica Um conector M12 reto e um soquete M12 angular, ambos com codificação A e 4 contatos dourados. Cabo de 1 m, PUR, 4 x 0,34 mm²; tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Confirmar pinout, tensão e corrente requeridos pelo equipamento conectado.

Processo Conexões elétricas M12; não é uma conexão de processo para fluidos ou gases.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 codificação A, 4 contatos e requisitos elétricos dentro dos limites da ficha	✓	A ficha identifica conexões M12 A com 4 contatos; a compatibilidade final também depende do pinout e da geometria do equipamento.
Instalação que exige cabo de 1 m e uma conexão M12 reta e outra angular	✓	Essa configuração corresponde às conexões indicadas para o EVC017.
Equipamento cuja interface, pinout ou requisitos elétricos não foram verificados	✗	A ficha não confirma compatibilidade com dispositivos específicos nem informa aqui a atribuição funcional dos pinos; confirme esses dados antes de conectar.
Aplicação com tensão ou corrente acima dos limites informados	✗	A ficha especifica < 250 V AC / < 300 V DC e capacidade de carga de 4 A; os valores exigidos pela aplicação não devem ultrapassar esses limites.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC017 M12, 1 m, PUR, IP69K

Confirme que os equipamentos possuem conexões M12 compatíveis em codificação, número de contatos, geometria e pinout.
Verifique no datasheet a atribuição dos contatos e confirme tensão e corrente do circuito antes de conectar; não presuma o pinout.
Inspecione o cabo, os contatos, as roscas e a vedação antes da montagem; não conecte componentes danificados.
Alinhe o conector reto e o soquete angular com as interfaces correspondentes e encaixe sem forçar os contatos.
Aperte os bloqueios dentro da faixa indicada de 0,6 a 1,5 Nm.
Ao instalar em aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo e os limites de movimento especificados na ficha.

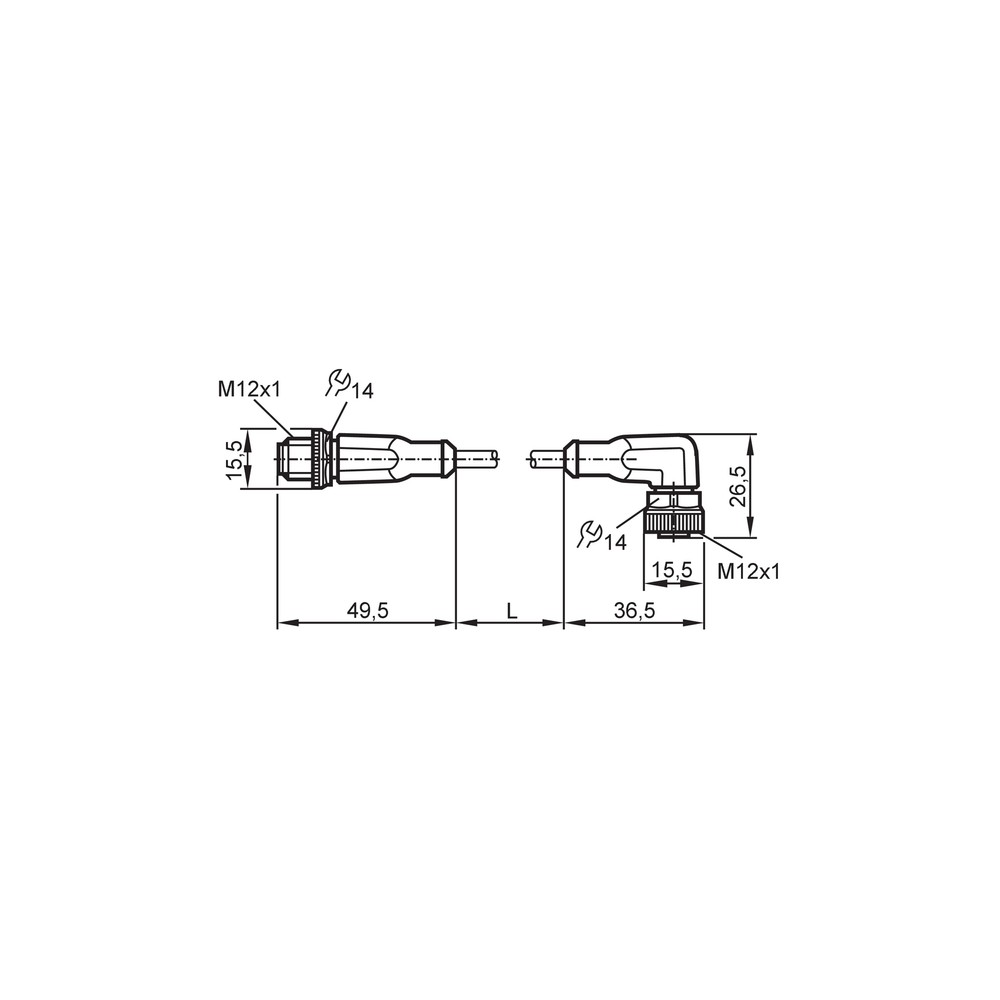

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação ou sinal entre os equipamentos conectados.	Conexão incompleta, contatos desalinhados ou incompatibilidade de pinout entre os dispositivos.	Desenergize o circuito, confira o encaixe das conexões e compare a atribuição dos 4 contatos com os diagramas dos equipamentos e do fabricante.
A conexão apresenta aquecimento ou interrupções sob carga.	Corrente ou tensão fora dos limites informados, contato inadequado ou conexão mal apertada.	Meça tensão e corrente do circuito, inspecione os contatos e confirme o aperto dentro da faixa de 0,6 a 1,5 Nm.
Há entrada de umidade na conexão.	Conexão incompletamente acoplada, vedação danificada ou montagem inadequada.	Inspecione o assentamento e a condição da vedação e confirme que as partes estão corretamente acopladas; verifique também as condições de proteção exigidas pela aplicação.
O cabo apresenta desgaste ou falha durante movimentos repetidos.	Raio de flexão abaixo do mínimo, torção ou condições de movimento diferentes das especificadas.	Inspecione o percurso e meça o raio de flexão; compare velocidade, percurso e aceleração com as condições indicadas na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC017 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC017 e para que serve?

É um cabo de ligação IFM para conexões M12, destinado a aplicações industriais e de automação. A ficha também cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Quais são as conexões e quantos contatos o cabo tem?

O EVC017 tem um conector M12 reto e um soquete M12 angular, ambos com codificação A e 4 contatos. A compatibilidade elétrica depende também do pinout dos equipamentos.

O cabo serve para qualquer dispositivo M12?

Não é possível afirmar compatibilidade universal. Confirme codificação, geometria, número de contatos, pinout e requisitos elétricos nos documentos dos equipamentos conectados.

Posso usar este cabo em uma conexão M12 com codificação diferente?

A ficha especifica codificação A. Não presuma encaixe ou compatibilidade com outra codificação; verifique as interfaces antes da compra e da instalação.

O que verificar se não houver sinal depois de conectar o cabo?

Verifique primeiro se as conexões estão totalmente acopladas e se os contatos não estão danificados. Em seguida, compare o pinout do cabo e dos dispositivos; a ficha do EVC017 não identifica um protocolo.

O que pode causar umidade na conexão mesmo com a indicação IP69K?

Acoplamento incompleto, vedação danificada ou montagem inadequada podem comprometer a conexão. Inspecione o assentamento e a vedação e confira as condições de instalação previstas pelo fabricante.

Devo comprar este cabo ou um kit com outros componentes?

O contexto identifica o EVC017 como uma peça, com quantidade de embalagem de 1 unidade, e não descreve um kit de acessórios. Se precisar de outros componentes, confirme-os separadamente.

Quando devo escolher outra versão de cabo?

Busque outra configuração se precisar de comprimento, geometria, codificação ou número de contatos diferente dos especificados para o EVC017. Compare também os limites elétricos exigidos pela instalação.

Que cuidado devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e confira os limites de movimento indicados na ficha. Evite exceder os valores especificados para a aplicação.

Quais documentos devo consultar antes de ligar o cabo?

Consulte o datasheet do fabricante para verificar pinout e requisitos de instalação. O desenho em escala está disponível para conferir a configuração física; não há manual de instalação ou diagrama de ligação separado informado no contexto.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica indicado para as duas conexões M12; não substitui a verificação do pinout. (Ref.: conexões elétricas M12)

IP69K

Grau de proteção informado para o produto; as condições específicas de instalação e ensaio devem ser verificadas na documentação do fabricante. (Ref.: graus de proteção)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo)

Raio de flexão

Raio mínimo para flexão em aplicação móvel, indicado como 10 vezes o diâmetro do cabo. (Ref.: raio mínimo de flexão)

Capacidade de carga

Valor de corrente total indicado para o cabo; deve ser respeitado em conjunto com os limites de tensão informados. (Ref.: capacidade de carga total: 4 A)
