Cabo de Ligação IFM EVC016 M12 4 Polos 0,6m PUR

Pré-visualizar: EVC016 IFM - Cabo de Ligação ifm Automação Industrial M12 4 Polos 0,6m PUR

EVC016 IFM - Cabo de Ligação ifm Automação Industrial M12 4 Polos 0,6m PUR

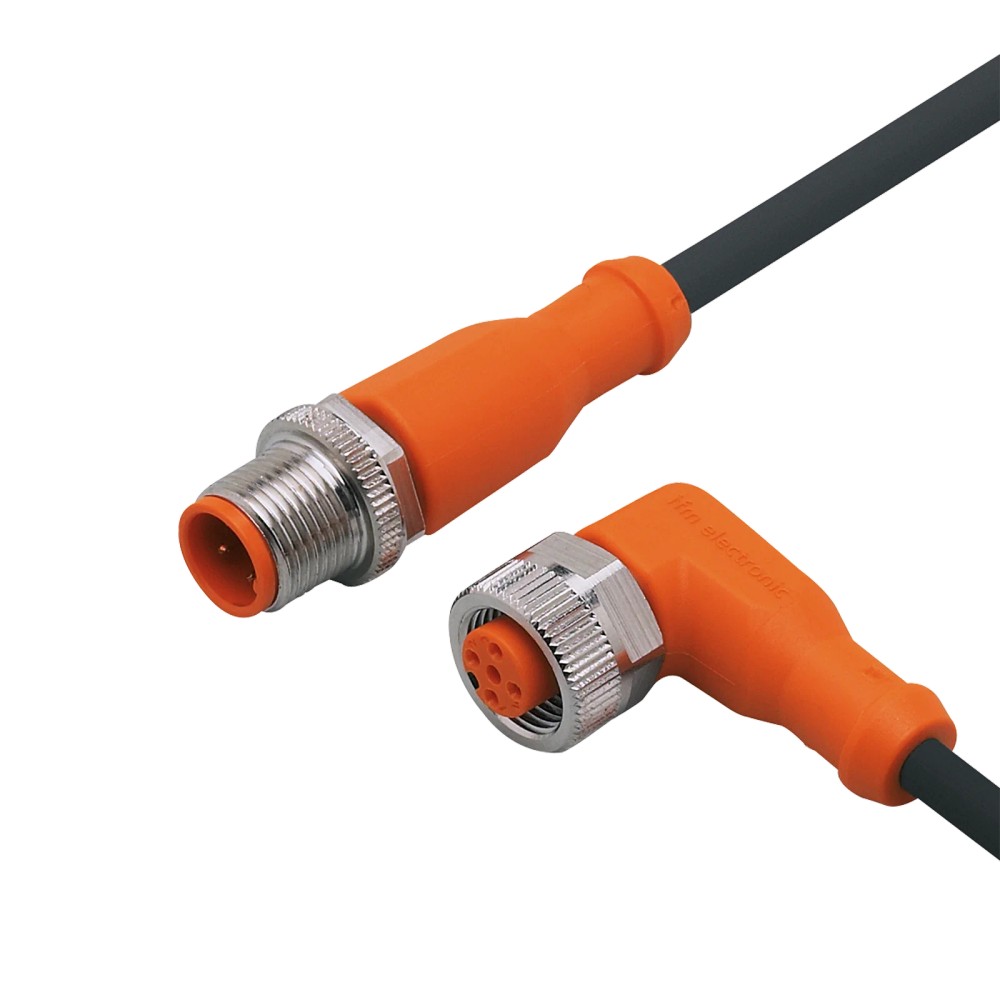

Imagem meramente ilustrativa

R$ 243,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC016
EAN: 4021179021371
NCM do produto: 85444200

Destaques do Produto Comprimento 0,6 m...mais

Fechar menu

Saiba mais sobre: "EVC016 IFM - Cabo de Ligação ifm Automação Industrial M12 4 Polos 0,6m PUR"

Destaques do Produto

Comprimento

0,6 m

Configuração

M12 Reto / Angular

Número de Polos

Material

PUR (Livre de Halogênio)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC016 IFM - Cabo de Ligação M12 4 Polos 0,6m PUR

O EVC016 é um cabo de conexão industrial de 0,6 metros, equipado com conectores M12 (reto e angular) de 4 polos. Desenvolvido com revestimento em PUR, é livre de halogênio e altamente resistente a óleos e lubrificantes. Destaca-se por suportar temperaturas entre -25 e 90 °C e possuir grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC016
Comprimento	0,6 m
Conectores	M12 (Reto/Angular)
Polos	4
Material	PUR
Proteção IP	IP65/67/68/69K
Corrente Nominal	4 A
Tensão	< 250 V AC / < 300 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas de ferramentas.
Ambientes com presença de óleos, refrigerantes e lubrificantes.
Aplicações que exigem alta mobilidade e ciclos de torção (até ± 180 °/m).
Ambientes de higienização que exigem proteção IP69K.

⚠ Considere outro se precisa de:

Aplicações com correntes superiores a 4 A.
Instalações onde o raio de curvatura for inferior a 10 vezes o diâmetro do cabo (43 mm).
Ambientes com exigência de blindagem contra interferência eletromagnética.
Exposição contínua a temperaturas fora da faixa -25...90 °C.

APLICAÇÕES E USO

Conexão de sensores e atuadores em linhas de produção automatizadas.
Aplicações em máquinas operatrizes com exposição a óleos de corte e lubrificantes.
Ambientes industriais que exigem higienização frequente com jatos de água (lavagem).

COMO ESCOLHER

Antes de comprar o EVC016 IFM - Cabo de Ligação M12 4 Polos 0,6m PUR, verifique estes pontos:

Quando escolher este cabo

Ideal para ambientes agressivos (óleo/lubrificante) e aplicações onde a flexibilidade e a proteção IP69K são indispensáveis para garantir a integridade do sinal.

Quando considerar outras opções

Se a aplicação exigir comprimentos superiores a 0,6 metros, se a instalação necessitar de blindagem eletromagnética (EMC) ou se a corrente de operação exceder o limite de 4 A.

ESPECIFICAÇÕES TÉCNICAS

Dados do Cabo
Material de revestimento	PUR	Material externo resistente a óleos e abrasão.
Sem halogênio	Sim	Conformidade com normas de segurança contra gases tóxicos.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico operacional.
Corrente nominal	4 A	Capacidade máxima de transporte de corrente por polo.
Contatos	Banhados a ouro	Proteção contra oxidação e otimização de condutividade.

Condições Ambientais e Mecânicas
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a poeira e imersão (incluindo limpeza de alta pressão).
Temperatura ambiente	-25...90 °C	Faixa de operação segura do produto.
Esforço de torção	± 180 °/m	Capacidade de resistência a movimentos de torção no cabo.

COMPATIBILIDADE

Comunicação

• Sinais Digitais (Digital I/O)

• Sensores Analógicos (padrão M12)

Conexões

Elétrica 4 polos, A-coded, banhado a ouro, torque recomendado de 0,6 a 1,5 Nm.

Processo Conector M12 angular em uma extremidade e conector M12 reto na outra.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de lubrificantes e óleos	✓	O material PUR é resistente a agentes químicos comuns na indústria.
Instalações ao ar livre com incidência de raios UV	✗	O material PUR padrão não possui resistência estendida a UV, consultar datasheet para aplicações externas.
Uso em sistemas de rede blindados	✗	O cabo não possui blindagem eletromagnética (shield).

INSTALAÇÃO

Como instalar o EVC016 IFM - Cabo de Ligação M12 4 Polos 0,6m PUR

Verifique a compatibilidade do conector do dispositivo com o padrão M12 (4 polos).
Limpe os conectores para garantir uma vedação eficiente.
Alinhe o conector reto/angular ao soquete do dispositivo.
Rosqueie manualmente a porca niquelada até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 a 1,5 Nm.
Certifique-se de que o cabo não esteja sob tensão mecânica ou dobras abaixo do raio mínimo permitido.

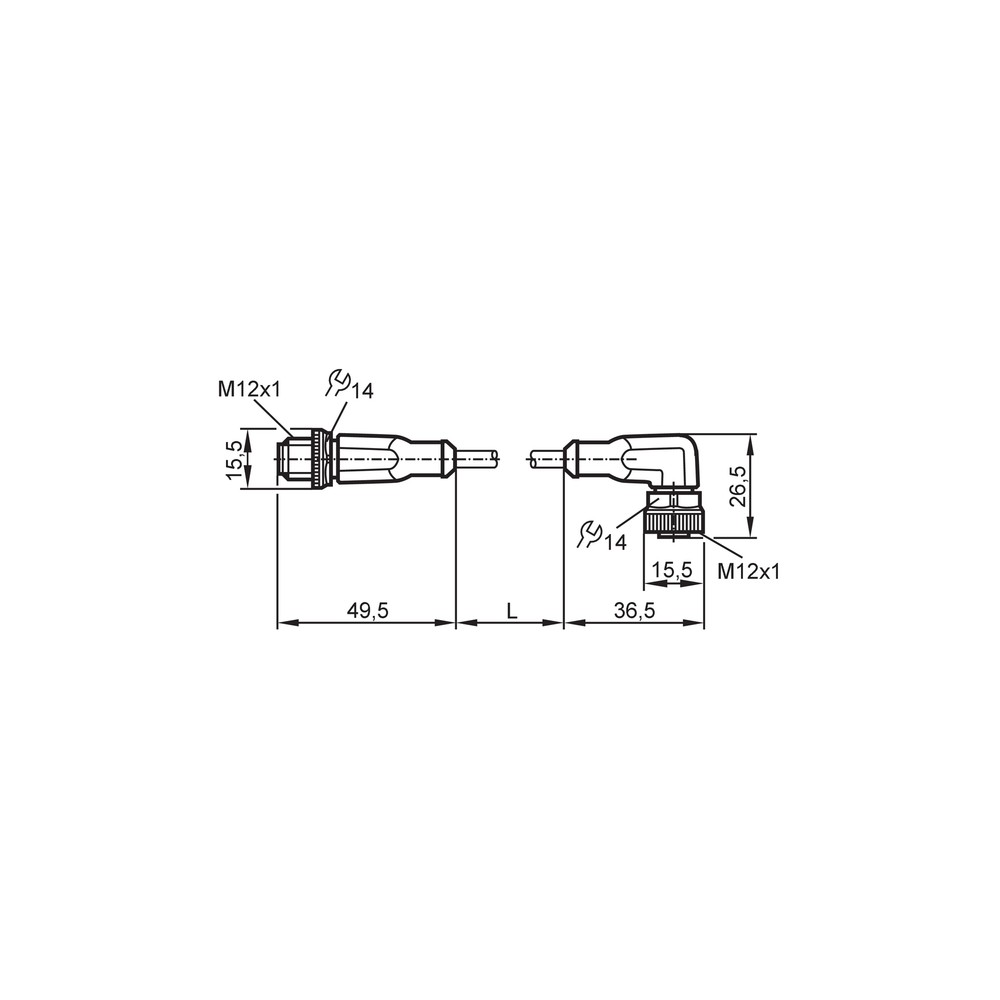

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal ou infiltração de líquido.	Aperto excessivo ou insuficiente do conector.	Verificar se o torque de aperto está entre 0,6 e 1,5 Nm.
Rompimento interno de condutores e falhas de comunicação.	Raio de curvatura do cabo inferior ao permitido.	Inspeção visual em busca de dobras excessivas ou cortes.
Alta resistência elétrica ou falha na leitura do sensor.	Contaminação dos pinos do conector.	Verificar limpeza dos contatos banhados a ouro no conector.
Aquecimento do cabo ou derretimento da isolação.	Sobrecarga de corrente elétrica.	Medir se a carga conectada excede 4 A.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVC016 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVC016?

O cabo EVC016 é um cabo de conexão industrial com conectores M12 (um reto e um angular), projetado para automação industrial, possuindo 4 polos e revestimento em PUR livre de halogênio.

Para quais aplicações este cabo é indicado?

Este cabo é compatível com aplicações que exigem conexão M12 de 4 polos, sendo ideal para máquinas de ferramentas e ambientes com presença de fluidos como refrigerantes e lubrificantes.

O EVC016 serve para qualquer tipo de conexão industrial?

Não, este cabo não é recomendado para aplicações que excedam a corrente nominal de 4 A ou que operem fora da faixa de temperatura de -25 a 90 °C.

Este cabo pode ser utilizado em ambientes com alta interferência eletromagnética?

Este produto não é adequado para ambientes que demandam cabos com blindagem contra interferência eletromagnética (EMC), pois sua construção é padrão sem blindagem.

Por que meu sensor parou de enviar sinal após instalar o cabo?

Se houver perda de sinal, verifique primeiro o torque de aperto dos conectores (0,6 a 1,5 Nm) e se há contaminação nos contatos, pois o acúmulo de sujeira pode comprometer a condutividade.

O que indica uma intermitência intermitente na comunicação via este cabo?

Sintomas de intermitência podem indicar rompimento interno dos condutores; verifique se o raio de curvatura foi respeitado (mínimo de 10x o diâmetro do cabo em aplicações flexíveis) para evitar fadiga mecânica.

Devo escolher este cabo com revestimento PUR ou um modelo de PVC?

A escolha entre este modelo e um cabo de PVC depende do ambiente: o PUR (presente no EVC016) oferece maior resistência mecânica e química, sendo superior em ambientes com lubrificantes.

Posso conectar este cabo ifm em dispositivos de outras marcas?

Sim, a utilização de conectores de fabricantes diferentes é possível desde que ambos sigam o padrão M12 A-coded e possuam a mesma contagem de polos (4 pinos).

Quais cuidados devo ter ao instalar o cabo?

Para a instalação, certifique-se de não exceder o torque de 1,5 Nm ao apertar as porcas niqueladas, utilizando apenas ferramentas adequadas para não danificar o corpo de TPU.

Como funciona a procedência e suporte deste produto?

A garantia e o suporte técnico são geridos pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante conforme as políticas de fornecimento industrial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, altamente resistente à abrasão e produtos químicos, ideal para ambientes industriais agressivos (Ref.: Material Revestimento).

Codificação A

Padrão de pinagem e geometria do conector M12 que garante o acoplamento correto entre dispositivos de sinal (Ref.: Conexão Elétrica).

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e temperatura, comum em processos de limpeza industrial (Ref.: Proteção IP).

Sem halogênio

Característica do material que não libera gases tóxicos ou corrosivos em caso de combustão, aumentando a segurança em incêndios (Ref.: Segurança de materiais).

Contatos banhados a ouro

Acabamento nos pinos do conector que previne a oxidação e garante a baixa resistência de contato a longo prazo (Ref.: Dados Elétricos).
