Cabo de Ligação IFM EVC014 M12 5m

Pré-visualizar: EVC014 IFM - Cabo de Ligação IFM Automação Industrial M12 5m PUR IP69K

EVC014 IFM - Cabo de Ligação IFM Automação Industrial M12 5m PUR IP69K

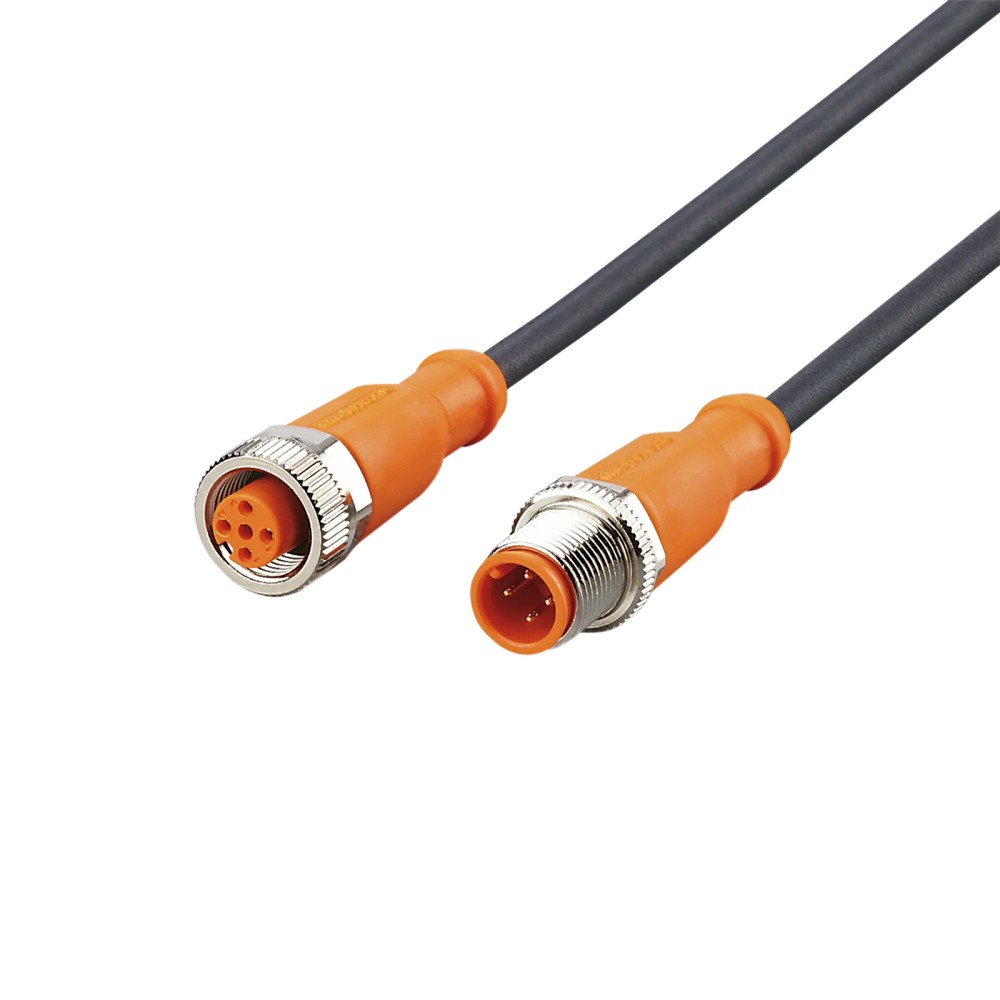

Imagem meramente ilustrativa

R$ 329,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC014
EAN: 4021179021357
NCM do produto: 85444200

Destaques do Produto Modelo EVC014...mais

Fechar menu

Saiba mais sobre: "EVC014 IFM - Cabo de Ligação IFM Automação Industrial M12 5m PUR IP69K"

Destaques do Produto

Modelo

EVC014

Comprimento

5 m

Conexão

M12 reto, 4 pinos, codificação A, nas duas extremidades

Material do cabo

PUR

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVC014 — Cabo de ligação M12, 4 pinos, 5 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC014 é um cabo de ligação de 5 m com conector M12 reto e soquete M12 reto, ambos de 4 pinos e codificação A. Destina-se à conexão de componentes em aplicações industriais e de automação. Possui revestimento PUR, contatos dourados e grau de proteção IP65, IP67, IP68 e IP69K. A tensão de operação informada para o anúncio é inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	5 m
Conexões	Conector M12 reto e soquete M12 reto
Pinos e codificação	4 pinos, codificação A
Revestimento do cabo	PUR, preto, Ø 4,3 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC
Capacidade de carga total	4 A
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Características dos contatos	Banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais entre dispositivos que utilizem interfaces M12 de 4 pinos, codificação A, respeitando a configuração elétrica do equipamento.
Instalações que necessitem de cabo de 5 m com conector e soquete M12 retos.
Aplicações industriais, automação e máquinas-ferramenta; o contexto também cita uso com refrigerantes e lubrificantes.

⚠ Considere outro se precisa de:

Não selecione sem confirmar o pinout e a função elétrica dos pinos no dispositivo: a codificação mecânica M12 A não determina, por si só, a compatibilidade elétrica.
Não use em circuito acima do limite de tensão informado no anúncio (< 250 V AC) ou acima da capacidade de carga total de 4 A.
Não force a conexão com interfaces de número de pinos, codificação ou formato diferentes.

APLICAÇÕES E USO

[object Object]
[object Object]
[object Object]
[object Object]

COMO ESCOLHER

Antes de comprar o IFM EVC014 — Cabo de ligação M12, 4 pinos, 5 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC014

Quando o equipamento exigir cabo de 5 m, conexão M12 reta de 4 pinos com codificação A nas duas extremidades e as condições elétricas e ambientais da instalação estiverem dentro dos dados especificados.

Confirme antes de instalar

Compare o esquema de pinos do cabo com o do equipamento e verifique tensão, corrente, espaço para conectores retos e condições de exposição. A ficha informa 4 A de capacidade de carga total e tensão de operação inferior a 250 V AC no anúncio.

Procure outra configuração quando necessário

Se a instalação exigir outro comprimento, conexão angular, outra codificação ou quantidade de pinos, confirme uma versão correspondente com o fabricante. Esses requisitos não são atendidos pela configuração descrita para o EVC014.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca indicada nos dados básicos do anúncio.
Modelo / SKU	EVC014	Código do produto para identificação e seleção.
GTIN	4021179021357	Identificador comercial informado no anúncio.
Part number do anúncio	EVC014	Código apresentado na fonte primária do anúncio.
Part number técnico do catálogo	VDOGH040MSS0005H04STGH040MSS	Referência técnica indicada nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade informada na ficha.
Peso	165,5 g	Peso indicado nos dados do catálogo.
NCM	8544.42.00	Classificação informada nos dados do catálogo.

Conexões elétricas
Configuração	1 conector M12 reto e 1 soquete M12 reto	Uma extremidade de cada tipo; ambas com codificação A.
Contatos	4 em cada extremidade, dourados	Quantidade e acabamento dos contatos conforme a ficha.
Tensão de operação	< 250 V AC	Valor informado nos atributos primários do anúncio.
Capacidade de carga total	4 A	Limite indicado nos dados técnicos do catálogo.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o bloqueio das conexões M12.
Material do bloqueio	Latão, niquelado	Material declarado para os bloqueios das conexões.
Material do corpo das conexões	TPU	Material indicado para o corpo do conector e do soquete.
Material da vedação	FKM	Material informado para a vedação do soquete.

Cabo e construção
Comprimento	5 m	Comprimento nominal do cabo.
Material	PUR	Material do revestimento informado no anúncio.
Cor	Preto	Cor indicada nos dados da conexão elétrica do cabo.
Diâmetro externo	4,3 mm	Dimensão indicada para o cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica informada para o cabo.
Livre de silicone	Sim	Característica declarada no anúncio.
Livre de halogênio	Sim	Característica declarada no anúncio e nos dados técnicos.
Tolerância para dobras e deslocamentos	Sim	Característica informada para o cabo.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro de 4,3 mm.
Esforço de torção	± 180 °/m	Valor indicado nos dados técnicos.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha para ciclos de curvatura.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações listadas no anúncio; a adequação depende da instalação correta das conexões.
Temperatura ambiente	-25...90 °C	Faixa informada nos dados técnicos.
Limite de temperatura cULus	Até 75 °C	A ficha apresenta a observação cULus: ...75.
Temperatura ambiente em movimento	-25...90 °C	Faixa indicada especificamente para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Valor indicado para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada na ficha para armazenamento.
Classe de proteção	II	Classificação indicada nos dados técnicos.

Condições de movimento
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração máxima	5 m/s²	Condição associada à especificação de velocidade de movimento.
Deslocamento de referência	Horizontal de 5 m	Condição indicada para a velocidade máxima informada.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. Verifique no datasheet do equipamento o pinout e os sinais utilizados antes da conexão.

• Conexões M12 com codificação A, 4 pinos e formato reto; a compatibilidade mecânica não confirma a compatibilidade elétrica.

Conexões

Elétrica Conector M12 reto e soquete M12 reto, ambos com codificação A e 4 contatos dourados. Tensão de operação informada no anúncio: < 250 V AC. Capacidade de carga total informada na ficha: 4 A. Confirme o pinout e os limites elétricos do dispositivo conectado.

Processo Não possui conexão de processo. As extremidades são conexões elétricas M12 retas, uma com conector e outra com soquete.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12, codificação A, 4 pinos e pinout elétrico correspondente	✓	A configuração física do cabo é M12 reto, codificação A, 4 contatos; o pinout do equipamento deve ser confirmado separadamente.
Equipamento com M12 de outra codificação ou quantidade de pinos	✗	A configuração descrita do EVC014 é codificação A e 4 pinos.
Circuito que exceda 4 A de capacidade de carga total ou o limite de tensão indicado no anúncio	✗	A ficha informa capacidade de carga total de 4 A e tensão de operação inferior a 250 V AC.
Aplicação que exige protocolo específico	✗	A ficha não declara protocolo; a adequação depende da correspondência entre pinout, sinais e especificações dos dispositivos.

INSTALAÇÃO

Como instalar o IFM EVC014 — Cabo de ligação M12, 4 pinos, 5 m, PUR, IP65/IP67/IP68/IP69K

Confirme que as interfaces dos equipamentos são M12 retas, codificação A e 4 pinos; não use a codificação como substituto da verificação elétrica.
Consulte o pinout dos dispositivos e confirme a correspondência dos sinais antes de energizar.
Verifique se tensão, carga e condições ambientais da aplicação respeitam os limites especificados para o cabo.
Posicione o cabo sem tração ou torção excessiva e respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicações flexíveis.
Acople o conector e o soquete alinhando as roscas, sem forçar; aperte o bloqueio dentro da faixa indicada de 0,6...1,5 Nm.
Após a montagem, inspecione o assentamento das conexões e confirme o funcionamento do circuito conforme o procedimento do equipamento conectado.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Pinout incompatível, conexão incompleta ou contatos sem continuidade.	Com o circuito desenergizado, confira a atribuição dos pinos no datasheet do equipamento, inspecione o acoplamento M12 e teste a continuidade conforme o procedimento de manutenção da instalação.
A conexão aquece ou ocorre interrupção sob carga.	Corrente ou tensão acima dos limites aplicáveis, contato mal acoplado ou conexão elétrica inadequada ao dispositivo.	Meça os valores do circuito e compare com a capacidade de carga total de 4 A e a tensão indicada para o cabo; verifique também o aperto e o estado dos contatos.
Há falha intermitente quando o cabo se movimenta.	Flexão abaixo do raio mínimo, torção ou esforço mecânico sobre o cabo ou as conexões.	Inspecione o trajeto durante o movimento, confira o raio de flexão e procure danos visíveis; compare o regime de movimento com as condições indicadas na ficha.
Há ingresso de líquido ou perda de proteção na junção.	Acoplamento incompleto, vedação danificada ou condição de exposição não contemplada pela montagem.	Desenergize e inspecione o assentamento das conexões e a vedação. Confirme que a instalação foi montada corretamente antes de atribuir a falha ao cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC014 (Datasheet) Desenho em escala IFM EVC014 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC014 e o que vem na embalagem?

É um cabo de ligação de 5 m com um conector M12 e um soquete M12, ambos retos, codificação A e 4 pinos. A ficha informa fornecimento de 1 peça.

Esse cabo serve para qualquer equipamento com conexão M12?

Não necessariamente: a configuração física é M12 A de 4 pinos, mas a compatibilidade elétrica depende do pinout e dos sinais do equipamento. Confira o datasheet dos dispositivos antes de conectar.

Posso usar o EVC014 em uma conexão M12 de 5 pinos ou de outra codificação?

A ficha identifica o EVC014 como M12 de 4 pinos, codificação A. Ela não o especifica para interfaces de 5 pinos ou com outra codificação.

Ele é indicado para uma aplicação que exige mais de 4 A?

A ficha informa capacidade de carga total de 4 A. Para correntes superiores, selecione uma solução cuja especificação elétrica cubra a necessidade.

O equipamento não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique primeiro o acoplamento das conexões e compare o pinout do cabo com o do equipamento. Com o circuito desenergizado, teste a continuidade conforme os procedimentos da instalação.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Flexão ou torção fora das condições especificadas pode causar esforço mecânico. Inspecione o trajeto, o raio de flexão e possíveis danos antes de substituir o cabo.

Devo comprar este cabo ou procurar outro comprimento ou formato?

O EVC014 é a configuração de 5 m, com conexão reta nas duas extremidades. Se a instalação precisar de outro comprimento ou de uma conexão angular, procure uma versão que corresponda a esses requisitos.

Como aperto as conexões M12 sem danificá-las?

Alinhe as roscas e não force o acoplamento. A ficha indica torque de aperto de 0,6...1,5 Nm para o bloqueio.

O EVC014 pode ser usado com outro protocolo de comunicação?

A ficha não declara um protocolo específico. A utilização depende da correspondência do pinout e dos sinais exigidos pelos dispositivos conectados.

A classificação IP garante proteção em qualquer instalação?

Não: a ficha lista IP65, IP67, IP68 e IP69K, mas a instalação correta e o acoplamento adequado das conexões são necessários. Confirme as condições reais de exposição no datasheet.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica da interface M12; não confirma, sozinha, a atribuição elétrica dos pinos. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para proteção do produto contra ingresso de elementos, sujeita à montagem adequada. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo a respeitar ao curvar o cabo em aplicação flexível. (Ref.: mínimo de 10 x o diâmetro do cabo)

Torque de aperto

Faixa de torque indicada para apertar o bloqueio das conexões M12. (Ref.: 0,6...1,5 Nm)

Capacidade de carga total

Limite de corrente total indicado nos dados técnicos do cabo. (Ref.: 4 A)
