Cabo de Ligação IFM EVC013 M12 2m

Pré-visualizar: EVC013 IFM - Cabo de Ligação IFM Automação Industrial M12 2m PUR IP69K

EVC013 IFM - Cabo de Ligação IFM Automação Industrial M12 2m PUR IP69K

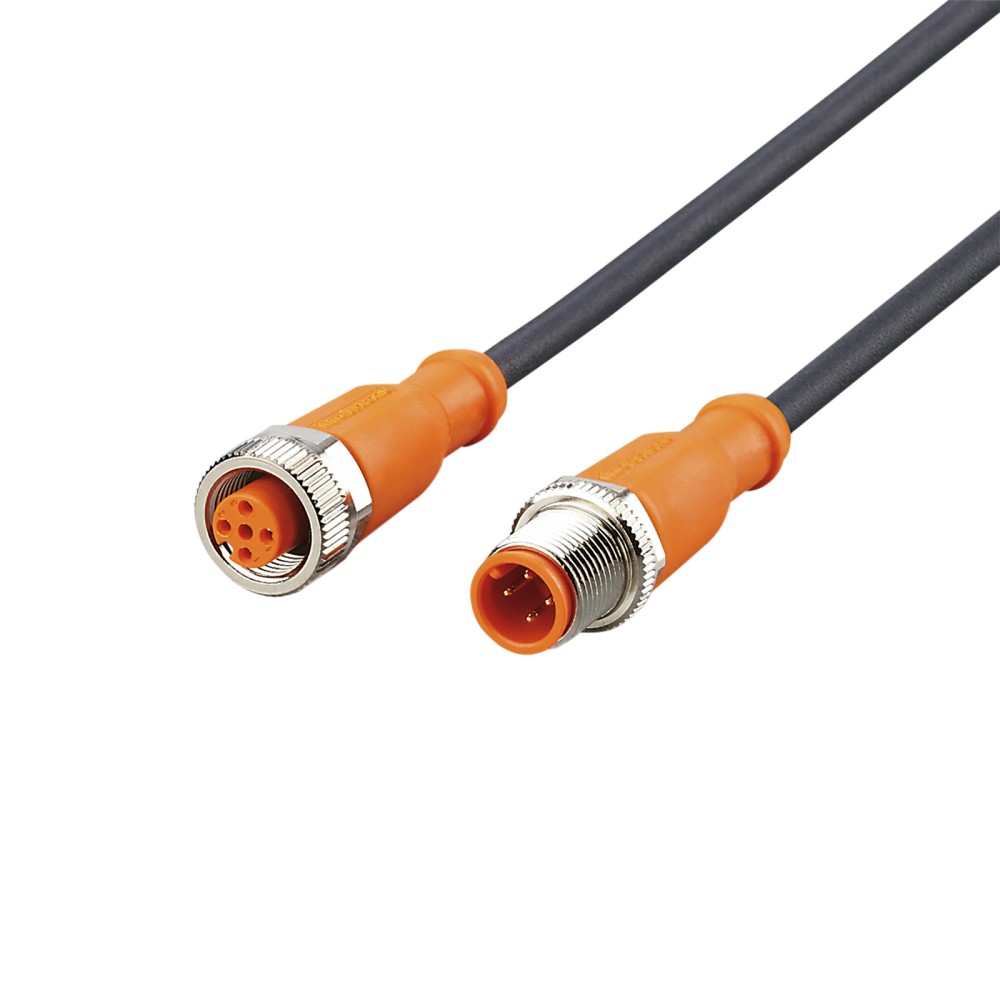

Imagem meramente ilustrativa

R$ 265,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC013
EAN: 4021179021340
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC013 IFM - Cabo de Ligação IFM Automação Industrial M12 2m PUR IP69K"

Destaques do Produto

Comprimento

2 m

Conexão

M12 reto, codificação A, 4 contatos em cada extremidade

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Revestimento

PUR

Proteção declarada

IP 65, IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC013 IFM - Cabo de Ligação IFM Automação Industrial M12 2m PUR IP69K

O IFM EVC013 é um cabo de ligação de 2 m com conector M12 e soquete M12, ambos retos, para conexões em aplicações industriais e de automação. Possui 4 contatos com codificação A e contatos banhados a ouro. O cabo é de PUR, sem silicone e sem halogênio, com graus de proteção IP 65, IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Comprimento	2 m
Conexões	1 conector M12 reto e 1 soquete M12 reto; codificação A; 4 contatos
Material do cabo	PUR, preto, sem halogênio; Ø 4,3 mm
Seção dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25...90 °C (cULus: ...75 °C)
Peso	87,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem um cabo M12 de 4 contatos, codificação A, com conector e soquete retos.
Aplicações industriais e de automação; a ficha também indica uso em máquinas-ferramenta e em aplicações com refrigerantes e lubrificantes.
Instalações que operem dentro dos limites elétricos, ambientais e de movimentação declarados para o cabo.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir comprimento diferente de 2 m ou uma configuração de conexão diferente; confirme se a instalação atende ao comprimento e às interfaces deste modelo.
Não use em condições que excedam os limites declarados de tensão, corrente ou temperatura.
Não presuma compatibilidade com conectores de outra codificação ou com dispositivos cuja pinagem e interface elétrica não tenham sido confirmadas.

APLICAÇÕES E USO

Aplicação indicada na ficha: interligação em sistemas industriais e de automação com conexões M12 de codificação A e 4 contatos, desde que a pinagem e os limites elétricos sejam compatíveis.
Aplicação indicada na ficha: máquinas-ferramenta e ambientes com refrigerantes e lubrificantes; observe os graus de proteção declarados e as condições de instalação das conexões.
Possibilidade a validar no projeto: uso em trecho móvel, respeitando o raio mínimo de flexão e os limites de velocidade, aceleração, ciclos de curvatura e torção informados pelo fabricante.
A ficha declara temperaturas ambiente de -25...90 °C, com limite cULus de até 75 °C; confirme qual condição de certificação se aplica à instalação.

COMO ESCOLHER

Antes de comprar o EVC013 IFM - Cabo de Ligação IFM Automação Industrial M12 2m PUR IP69K, verifique estes pontos:

Escolha o EVC013 quando

A instalação exigir 2 m de cabo, conexões M12 retas de 4 contatos com codificação A nas duas extremidades e os limites elétricos e ambientais informados forem adequados.

Busque outra configuração quando

O projeto requerer comprimento, formato de conexão, codificação ou número de contatos diferente. Compare esses requisitos com a ficha do cabo alternativo e confirme a pinagem antes da substituição.

Verifique a aplicação móvel

Em deslocamento ou flexão, compare a instalação com os dados declarados: raio mínimo de flexão de 10 x o diâmetro do cabo em aplicação flexível; os limites de velocidade, aceleração e torção constam nas especificações técnicas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part Number	EVC013	Código de identificação do produto.
GTIN	4021179021340	Identificador comercial informado.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Aplicações indicadas na ficha.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão declarado.
Capacidade de carga total	4 A	Capacidade de carga total informada pelo fabricante.
Classe de proteção	II	Classificação indicada na ficha.

Conexões
Conector	1 x M12, reto; codificação A; 4 contatos dourados	Configuração da extremidade com conector.
Soquete	1 x M12, reto; codificação A; 4 contatos dourados	Configuração da extremidade com soquete.
Torque máximo de aperto	0,6...1,5 Nm	Faixa declarada para o bloqueio das conexões.
Material do corpo das conexões	TPU, laranja	Material e cor informados para conector e soquete.
Material do bloqueio	Latão, niquelado	Material declarado para o bloqueio das conexões.
Material da vedação do soquete	FKM	Material de vedação indicado na ficha.

Cabo e construção
Comprimento	2 m	Comprimento nominal declarado.
Material do cabo	PUR	Material do revestimento do cabo.
Cor do cabo	Preto	Cor indicada na ficha.
Diâmetro externo do cabo	Ø 4,3 mm	Dimensão do cabo informada.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica informada para o cabo.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.
Livre de silicone	Sim	Característica informada na ficha.
Livre de halogênio	Sim	Característica informada na ficha.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus de proteção declarados; a condição efetiva depende da conexão e da instalação corretas.
Temperatura ambiente	-25...90 °C (cULus: ...75 °C)	Faixa de temperatura declarada, com limite específico indicado para cULus.
Temperatura ambiente em aplicação móvel	-25...90 °C (cULus: ...75 °C)	Faixa declarada para condição móvel, com limite específico indicado para cULus.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento indicada.
Umidade de armazenamento	10...100 %	Faixa de umidade para armazenamento indicada.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para as condições de armazenamento.
Certificações	CE, cULus, UKCA	Certificações listadas na ficha.

Movimentação e flexão
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Mínimo declarado para flexão em aplicação flexível; com diâmetro de cabo de 4,3 mm, o valor deve ser aplicado conforme a instalação.
Velocidade máxima de deslocamento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m.
Aceleração máxima	5 m/s²	Limite declarado junto à condição de deslocamento horizontal de 5 m.
Ciclos de curvatura	> 5 Mio.	Valor declarado para a condição de curvatura especificada pelo fabricante.
Esforço de torção	± 180 °/m	Limite de torção informado na ficha.
Tolerâncias para dobras e deslocamentos	Declaradas	Característica especial do produto; os limites numéricos aplicáveis estão detalhados nos itens de movimentação acima.

Dados mecânicos e embalagem
Peso	87,3 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade de comunicação depende dos dispositivos conectados e da pinagem da aplicação.

Conexões

Elétrica Cabo com 4 x 0,34 mm² e conexões M12 retas, codificação A, 4 contatos em cada extremidade. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Confirme a pinagem e os requisitos elétricos dos dispositivos antes de conectar.

Processo Não possui conexão de processo informada; é um cabo de ligação com conector M12 e soquete M12, ambos retos e com codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interligação de dispositivos com conexões M12 de codificação A, 4 contatos, e pinagem compatível	✓	A ficha informa conector e soquete M12 retos, codificação A, com 4 contatos. A pinagem específica dos equipamentos deve ser conferida separadamente.
Circuito dentro de < 250 V AC / < 300 V DC e capacidade de carga total de até 4 A	✓	Esses são os limites elétricos declarados para o cabo; a aplicação precisa respeitá-los.
Conexão que exige codificação, geometria ou quantidade de contatos diferentes	✗	A configuração deste produto é M12 reto, codificação A, com 4 contatos em cada extremidade.
Aplicação que ultrapassa os limites elétricos ou de temperatura declarados	✗	A ficha limita a tensão de operação, a capacidade de carga total e a temperatura ambiente; não há suporte declarado para operação acima desses limites.

INSTALAÇÃO

Como instalar o EVC013 IFM - Cabo de Ligação IFM Automação Industrial M12 2m PUR IP69K

Confirme que as conexões dos dispositivos são M12, retas, codificação A e com 4 contatos; verifique também a pinagem nos documentos dos equipamentos.
Verifique se tensão, corrente e temperatura da aplicação estão dentro dos limites declarados para o cabo.
Posicione o cabo de 2 m sem tração indevida e respeite o raio mínimo de flexão indicado para aplicação flexível.
Alinhe as conexões M12 antes de acoplar; evite forçar o encaixe ou girar os conectores desalinhados.
Aperte o bloqueio dentro da faixa de torque declarada de 0,6...1,5 Nm.
Após a montagem, confira o acoplamento e a integridade do cabo e das conexões antes de energizar o circuito.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não recebe sinal.	Pinagem incompatível, conexão incompleta ou incompatibilidade elétrica entre os dispositivos.	Confira a pinagem e os requisitos elétricos nos documentos dos dispositivos; verifique o alinhamento e o acoplamento das conexões M12.
Interrupção intermitente do sinal durante movimento.	Cabo submetido a flexão, torção ou deslocamento fora dos limites declarados, ou dano no cabo.	Inspecione o percurso e o cabo; compare raio de flexão, velocidade, aceleração e torção com os limites da ficha.
A conexão apresenta sinais de entrada de líquido ou perda de vedação.	Acoplamento incompleto, vedação danificada ou instalação que não mantém as condições necessárias para o grau de proteção declarado.	Desenergize o circuito e examine o assentamento da conexão e a condição da vedação; confirme a montagem e as condições de uso.
A conexão aquece ou ocorre falha elétrica.	Tensão ou corrente acima do limite declarado, ou contato inadequado na conexão.	Meça tensão e corrente do circuito e compare com os limites da ficha; inspecione o acoplamento e os contatos antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC013 (PT-BR) (Datasheet) Desenho em escala EVC013 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC013 e para que serve?

É um cabo de ligação de 2 m com conector e soquete M12, ambos retos e com codificação A. Serve para interligar dispositivos industriais quando a configuração e a pinagem forem compatíveis.

Quais são as conexões e os limites elétricos do EVC013?

Ele tem 4 contatos em cada extremidade e capacidade de carga total de 4 A. A tensão declarada é < 250 V AC / < 300 V DC.

O produto acompanha acessórios além do cabo?

A ficha informa 1 peça por embalagem e não lista acessórios adicionais inclusos.

Este cabo serve para conexões M12 com outra codificação ou quantidade de contatos?

A configuração declarada é M12 reto, codificação A, com 4 contatos em cada extremidade. Para outra codificação ou quantidade de contatos, selecione uma configuração correspondente e confirme a pinagem.

Posso usar o EVC013 acima de 90 °C ou com corrente superior a 4 A?

Não há suporte declarado para essas condições: a ficha informa temperatura ambiente até 90 °C e capacidade de carga total de 4 A. Para cULus, o limite de temperatura informado é até 75 °C.

O sinal falha de forma intermitente quando a máquina se movimenta; o que devo verificar?

Verifique danos no cabo e se a instalação respeita os limites de flexão, deslocamento e torção. Confira também se as conexões permanecem acopladas durante o movimento.

A conexão apresenta umidade; devo trocar o cabo imediatamente?

Antes de substituir, confira se o acoplamento está completo e se a vedação está íntegra. Os graus IP declarados dependem das condições corretas de instalação.

Devo comprar este cabo ou um modelo com conexões diferentes?

Escolha o EVC013 se a instalação exigir 2 m e conexões M12 retas, codificação A, com 4 contatos. Se comprimento, formato ou codificação forem diferentes, selecione uma configuração que corresponda ao projeto.

Como devo apertar e instalar as conexões M12?

Alinhe as conexões antes de acoplar e não force o encaixe. A ficha declara torque máximo de aperto de 0,6...1,5 Nm para o bloqueio.

Que cuidados devo ter com o cabo em uma instalação flexível?

Respeite o raio mínimo de flexão de 10 x o diâmetro do cabo e verifique os limites declarados de velocidade, aceleração, ciclos de curvatura e torção. Consulte a folha de dados para aplicar esses valores às condições do equipamento.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12, que deve corresponder à conexão do dispositivo e à pinagem da aplicação. (Ref.: conexão elétrica — conector e soquete)

Grau de proteção IP

Classificação de proteção declarada para o produto; depende da montagem e do acoplamento corretos das conexões. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo)

Raio mínimo de flexão

Limite de curvatura a respeitar em aplicação flexível para evitar exceder a condição de flexão especificada. (Ref.: 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total declarado para o cabo. (Ref.: 4 A)
