Cabo de Ligação IFM EVC012 M12 4 Polos 1m PUR

Pré-visualizar: EVC012 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 1m PUR

EVC012 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 1m PUR

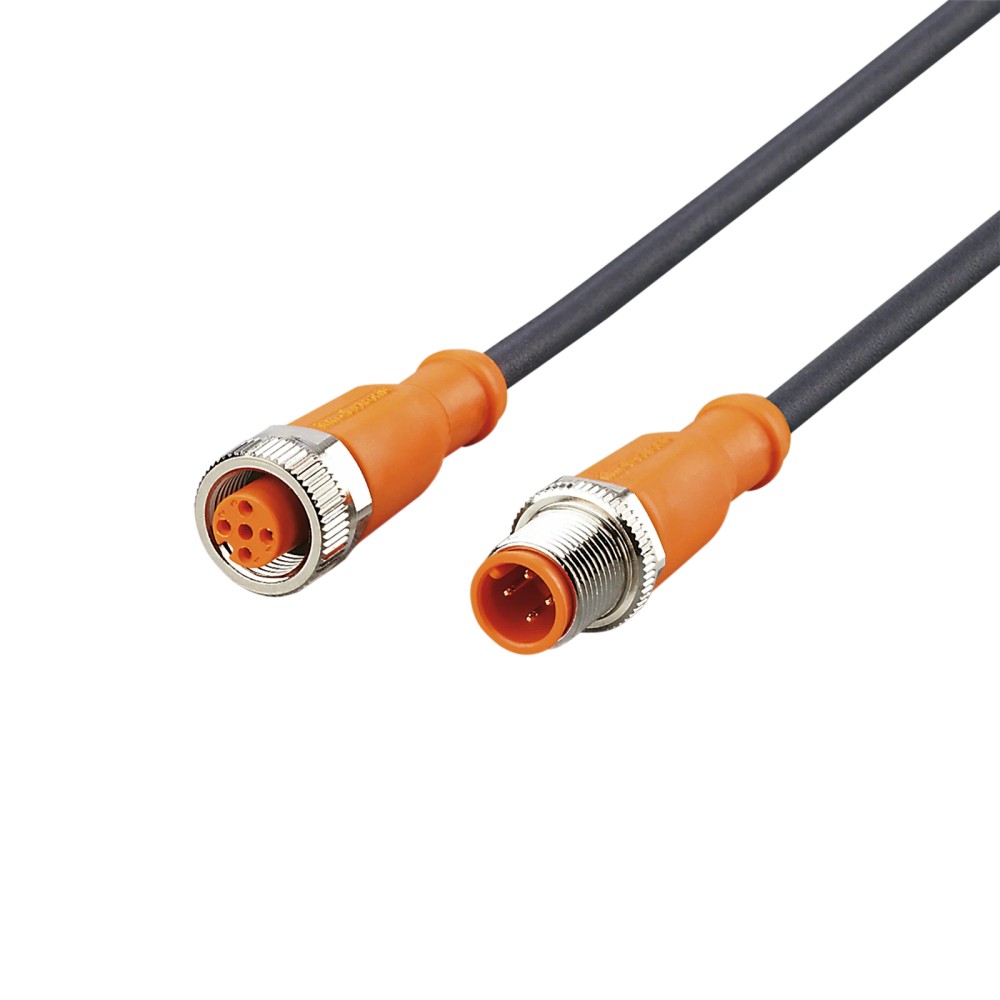

Imagem meramente ilustrativa

R$ 249,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC012
EAN: 4021179021333
NCM do produto: 85444200

Destaques do Produto Modelo EVC012...mais

Fechar menu

Saiba mais sobre: "EVC012 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 1m PUR"

Destaques do Produto

Modelo

EVC012

Comprimento

1 m

Conexão

M12 reto, codificação A, 4 polos em ambas as extremidades

Material do cabo

PUR

Corrente máxima

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC012 M12 reto, 4 polos, 1 m, PUR

O IFM EVC012 é um cabo de ligação para conectar equipamentos com conexões M12 retas, codificação A e 4 contatos. Tem 1 m de comprimento, revestimento PUR e contatos banhados a ouro. Sua tensão de operação especificada é inferior a 250 V AC e inferior a 300 V DC; a corrente máxima é 4 A. A ficha também informa proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM EVC012
Tipo	Cabo de ligação
Conexões	1 conector M12 reto e 1 soquete M12 reto; codificação A; 4 contatos
Comprimento	1 m
Material do cabo	PUR
Tensão de operação	< 250 V AC / < 300 V DC
Corrente máxima	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Contatos	Banhados a ouro
Características do material	Livre de silicone e halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação em automação industrial quando os equipamentos possuem conexões M12 retas, codificação A e 4 contatos compatíveis.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme os cenários informados na ficha.
Instalações que requerem cabo PUR de 1 m, sem silicone e sem halogênio, com proteção declarada IP65, IP67, IP68 e IP69K.

⚠ Considere outro se precisa de:

Não selecionar quando o comprimento necessário for diferente de 1 m ou quando a instalação exigir conexão com geometria, codificação ou número de contatos diferente do especificado.
Não exceder os limites declarados de tensão (< 250 V AC / < 300 V DC) e corrente (4 A).
Não presumir compatibilidade com qualquer dispositivo M12 apenas pela forma do conector; confirme a codificação, o pinout e os requisitos elétricos do equipamento conectado.

APLICAÇÕES E USO

Aplicação informada: ligação em sistemas de automação industrial que utilizem conexões M12 retas, codificação A e 4 contatos; confirmar a pinagem dos equipamentos antes da instalação.
Aplicação informada: máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes; validar as condições específicas do processo e a montagem das conexões.
Possibilidade condicionada: instalação móvel, desde que o perfil de movimento respeite os limites declarados de velocidade, aceleração, flexão e torção. A ficha não determina a adequação a qualquer trajetória ou ciclo de máquina.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC012 M12 reto, 4 polos, 1 m, PUR, verifique estes pontos:

Escolha o EVC012

Quando os dois lados da ligação requerem M12 reto, codificação A, 4 contatos, e o comprimento de 1 m atende à instalação. Verifique também os limites elétricos e a proteção exigida pela aplicação.

Busque outra configuração de cabo

Quando for necessário comprimento diferente, conexão angular, codificação ou quantidade de contatos diferentes. A ficha disponível não identifica um modelo alternativo específico; compare com o catálogo IFM.

Valide a instalação móvel

Para movimento contínuo, confira as condições declaradas de flexão, torção, velocidade e aceleração nos dados técnicos e compare-as com o perfil real da máquina.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação do fabricante indicada no anúncio e na ficha.
Modelo / código do produto	EVC012	Referência do produto.
GTIN	4021179021333	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação	Classificação do produto.
Quantidade por embalagem	1 peça	Quantidade informada na ficha.
Peso	68,5 g	Valor informado no conjunto de dados do produto.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

Área de aplicação
Aplicações informadas	Automação industrial; máquinas-ferramenta; aplicações com refrigerantes e lubrificantes	Cenários de aplicação listados na ficha; a adequação depende das condições concretas de instalação.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação declarados; não exceder os valores especificados.
Corrente máxima	4 A	Capacidade de carga total informada; considerar a corrente do circuito e as condições de uso.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica do cabo indicada na ficha.
Classe de proteção	II	Classificação declarada nos dados técnicos.

Conexões elétricas
Conector	1 x M12, reto, codificação A, 4 contatos dourados	Extremidade de conexão indicada na ficha.
Soquete	1 x M12, reto, codificação A, 4 contatos dourados	Extremidade de acoplamento indicada na ficha.
Torque máximo de aperto	0,6...1,5 Nm	Faixa declarada para o bloqueio das conexões; aplicar conforme a montagem.
Contatos	Banhados a ouro	Acabamento dos contatos informado para as conexões.

Dados mecânicos
Comprimento do cabo	1 m	Comprimento nominal informado.
Material do revestimento	PUR	Material do cabo declarado.
Cor do cabo	Preto	Cor indicada nos dados de conexão.
Diâmetro do cabo	Ø 4,3 mm	Dimensão informada na ficha.
Material do corpo das conexões	TPU; corpo laranja	Material e cor declarados para conector e soquete.
Material do bloqueio	Latão niquelado	Material especificado para o bloqueio das conexões.
Material da vedação	FKM	Material especificado para a vedação do soquete.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro de 4,3 mm e as condições de montagem.
Resistência a ciclos de curvatura	> 5 milhões de ciclos	Valor declarado para ciclos de curvatura; não representa garantia para qualquer perfil de movimento.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para a construção do cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento informada; verificar correspondência com a instalação real.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção depende da conexão corretamente montada e das condições de ensaio aplicáveis.
Temperatura ambiente em movimento	-25...90 °C (cULus: ...75 °C)	Faixa declarada para uso móvel; o limite cULus informado é 75 °C.
Temperatura de armazenamento	-25...55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade declarada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada nos dados de armazenamento.
Livre de silicone	Sim	Característica de composição declarada.
Livre de halogênio	Sim	Característica de composição declarada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O produto é um cabo passivo de ligação; a compatibilidade de sinais depende dos equipamentos conectados e da pinagem.

Conexões

Elétrica Cabo de 1 m, PUR preto, Ø 4,3 mm, 4 x 0,34 mm²; conector M12 reto e soquete M12 reto, ambos com codificação A e 4 contatos. Tensão: < 250 V AC / < 300 V DC; corrente máxima: 4 A. Contatos dourados. Confirmar pinagem e requisitos elétricos nos dispositivos conectados.

Processo Não se aplica como conexão de processo. Conexões elétricas M12 retas em ambas as extremidades; codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com receptáculo M12, codificação A, 4 contatos, e requisitos elétricos dentro dos limites do cabo	✓	A configuração declarada do cabo é M12 reto, codificação A, 4 contatos; respeitar tensão e corrente especificadas e confirmar a pinagem dos equipamentos.
Equipamento que exige conexão M12 com outra codificação, geometria ou número de contatos	✗	A configuração informada para o EVC012 é reta, codificação A e 4 contatos; a ficha não declara compatibilidade com outras configurações.
Aplicação que requer mais de 4 A ou tensão igual/superior aos limites especificados	✗	A corrente máxima declarada é 4 A e a tensão de operação é inferior a 250 V AC e inferior a 300 V DC.
Aplicação em máquina-ferramenta com presença de refrigerantes ou lubrificantes	✓	Esses cenários constam como aplicação informada para o produto; verificar a montagem e as condições ambientais específicas da instalação.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC012 M12 reto, 4 polos, 1 m, PUR

Confirme que as duas interfaces do equipamento correspondem a M12 reto, codificação A e 4 contatos; valide a pinagem nos documentos dos dispositivos.
Verifique que tensão e corrente do circuito permanecem dentro dos limites especificados para o cabo.
Confira se o comprimento de 1 m atende ao percurso sem tração ou posicionamento forçado.
Em aplicação flexível, respeite o raio mínimo declarado de 10 vezes o diâmetro do cabo e os limites de movimento informados.
Alinhe as conexões M12 antes de acoplar e aperte o bloqueio dentro da faixa de torque especificada, sem torcer o cabo.
Após a montagem, confira o assentamento das conexões e a integridade do cabo; verifique a instalação conforme os requisitos de proteção da aplicação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade elétrica após a conexão.	Acoplamento incompleto, contato desalinhado ou pinagem incompatível entre os equipamentos.	Desenergize o circuito, confira o assentamento das conexões M12 e compare a pinagem dos equipamentos com seus documentos técnicos; teste continuidade conforme procedimento seguro.
A conexão aquece ou ocorre interrupção sob carga.	Corrente do circuito acima do limite declarado ou contato inadequado na conexão.	Meça a corrente e compare com o máximo de 4 A; inspecione o acoplamento e os contatos antes de substituir o cabo.
Entrada de umidade observada na interface.	Conexão não totalmente acoplada, vedação comprometida ou montagem fora das condições necessárias para o grau de proteção.	Inspecione o assentamento e a vedação, verifique danos e confirme que as condições de instalação correspondem ao grau de proteção requerido.
Falha intermitente durante o movimento da máquina.	Raio de flexão, torção ou perfil de movimento incompatível com os limites declarados, ou dano mecânico no cabo.	Inspecione o trajeto e o revestimento; compare o movimento com o raio mínimo, esforço de torção e condições de velocidade e aceleração indicadas na ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC012 (PT-BR) (Datasheet) Desenho em escala IFM EVC012 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC012 e para quem ele serve?

É um cabo de ligação com M12 reto, codificação A e 4 contatos nas duas extremidades. Serve para interligar equipamentos com interfaces elétricas correspondentes, após confirmar a pinagem.

O que acompanha o EVC012?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

O EVC012 serve para uma conexão M12 com codificação diferente?

A ficha especifica codificação A. Não é possível confirmar compatibilidade com outra codificação; confira a interface do equipamento e a documentação do fabricante.

Posso usar este cabo em um circuito acima de 4 A?

Não conforme o limite declarado: a corrente máxima é 4 A. Se a aplicação exigir valor superior, selecione um cabo especificado para essa corrente.

O equipamento não comunica; o cabo está com defeito?

Não necessariamente: a ficha não especifica protocolo nem pinagem funcional. Verifique a pinagem dos dispositivos, o acoplamento M12 e a continuidade antes de substituir o cabo.

A conexão fica intermitente quando o cabo se movimenta; o que devo verificar?

Inspecione o cabo e compare a instalação com os limites de flexão, torção e movimento declarados. Também confira se as conexões estão totalmente acopladas.

É melhor comprar este cabo ou montar uma ligação com peças avulsas?

O EVC012 é uma peça montada de 1 m com conector e soquete M12 retos, codificação A e 4 contatos. Se a instalação exigir outro comprimento ou configuração, compare com a especificação de outra montagem compatível.

Este cabo é adequado para uma instalação que exige 2 m?

Não: o comprimento especificado para o EVC012 é 1 m. Se forem necessários 2 m, procure uma configuração cujo comprimento declarado atenda ao percurso.

Como devo apertar as conexões M12?

A ficha informa torque de aperto de 0,6 a 1,5 Nm. Alinhe as conexões antes de acoplar e consulte as instruções dos equipamentos para confirmar o procedimento aplicável.

Há instruções de garantia ou procedência técnica na ficha?

A ficha técnica fornecida não apresenta condições de garantia ou informações de procedência. Para dados técnicos de instalação, consulte a ficha oficial do fabricante listada nos documentos.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para as conexões M12; deve corresponder à interface do equipamento. (Ref.: conexões elétricas do EVC012)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo)

IP69K

Grau de proteção declarado para o produto; a aplicação depende da montagem e das condições de uso. (Ref.: grau de proteção)

Raio mínimo de flexão

Limite de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

FKM

Material declarado para a vedação do soquete. (Ref.: material da vedação)
