Cabo de Ligação IFM EVC011 0,6m

Pré-visualizar: EVC011 IFM - Cabo de Ligação IFM Automação Industrial 0,6m PUR M12 IP69K

EVC011 IFM - Cabo de Ligação IFM Automação Industrial 0,6m PUR M12 IP69K

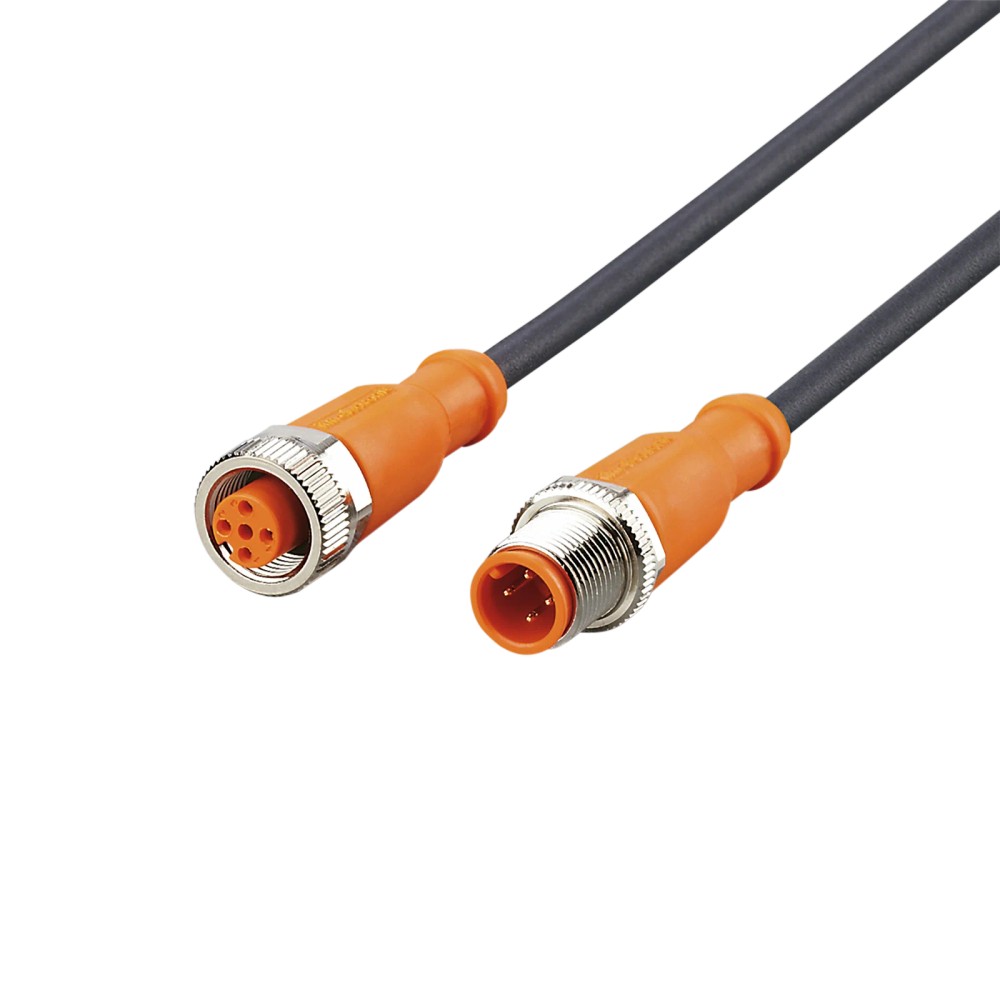

Imagem meramente ilustrativa

R$ 243,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC011
EAN: 4021179021326
NCM do produto: 85444200

Destaques do Produto Comprimento 0,6 m...mais

Fechar menu

Saiba mais sobre: "EVC011 IFM - Cabo de Ligação IFM Automação Industrial 0,6m PUR M12 IP69K"

Destaques do Produto

Comprimento

0,6 m

Conexão

M12 reto, codificação A, 4 contatos em cada lado

Tensão de operação

< 250 V AC ou < 300 V DC

Corrente por contato

4 A

Proteção

IP65, IP67, IP68 e IP69K

Capa do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC011, M12, 0,6 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC011 é um cabo de ligação para conectar componentes em sistemas de automação industrial. Tem comprimento de 0,6 m, revestimento em PUR e conectores M12 retos com codificação A e 4 contatos. Os contatos são banhados a ouro, e o cabo é especificado para tensão de operação inferior a 250 V AC. É isento de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	0,6 m
Conexões	Conector M12 reto e soquete M12 reto; ambos com codificação A e 4 contatos
Material do cabo	PUR; preto; Ø 4,3 mm
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Tensão	< 250 V AC; < 300 V DC
Corrente por contato	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura de operação	-25...90 °C
Peso	51 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em automação industrial que exijam cabo de ligação M12 reto, codificação A e 4 contatos em cada extremidade.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha do produto.
Instalações que atendam aos limites elétricos, ambientais e mecânicos especificados para o EVC011.

⚠ Considere outro se precisa de:

Não selecione quando a instalação exigir comprimento diferente de 0,6 m, conexão com outra codificação ou configuração de contatos diferente; confirme se outro cabo atende ao projeto.
Não use em circuito que exceda os limites informados: < 250 V AC, < 300 V DC ou 4 A por contato.
Não aplique fora da faixa de temperatura de operação de -25...90 °C.

APLICAÇÕES E USO

Aplicação indicada: ligação de componentes em sistemas de automação industrial e máquinas-ferramenta; a ficha também cita ambientes com refrigerantes e lubrificantes. Verifique que tensão, corrente, temperatura e grau de proteção requeridos pela instalação estejam dentro dos dados do produto.
Possibilidade de uso em outras máquinas com interface M12 de codificação A e 4 contatos: confirme pinagem, requisitos elétricos e condições ambientais no datasheet e na documentação do equipamento conectado; a ficha não lista dispositivos ou protocolos específicos.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC011, M12, 0,6 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC011

Quando o projeto requer 0,6 m de cabo PUR, M12 reto com codificação A e 4 contatos em ambas as extremidades, e os limites de tensão, corrente e ambiente da ficha são atendidos.

Procure outra configuração

Quando forem necessários outro comprimento, codificação, número de contatos ou geometria de conexão. Compare esses requisitos com a ficha técnica do cabo alternativo antes da seleção.

Confira as condições de instalação

Valide tensão, corrente por contato, temperatura e grau de proteção exigido no ponto de montagem. A ficha não identifica protocolos ou dispositivos específicos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVC011	Código do produto IFM.
Tipo de produto	Cabo de ligação	Categoria funcional informada na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação indicados na ficha.
GTIN	4021179021326	Identificador comercial do produto.
Part number	EVC011	Código de peça indicado nos dados prioritários do anúncio.
Quantidade da embalagem	1 peça	Quantidade informada para a embalagem.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite informado na ficha; não exceder.
Tensão de operação DC	< 300 V DC	Limite informado nos dados técnicos do produto; não exceder.
Corrente por contato	4 A	Valor indicado por contato.
Classe de isolamento	Classe II	Classificação de isolamento informada na ficha.

Conexões

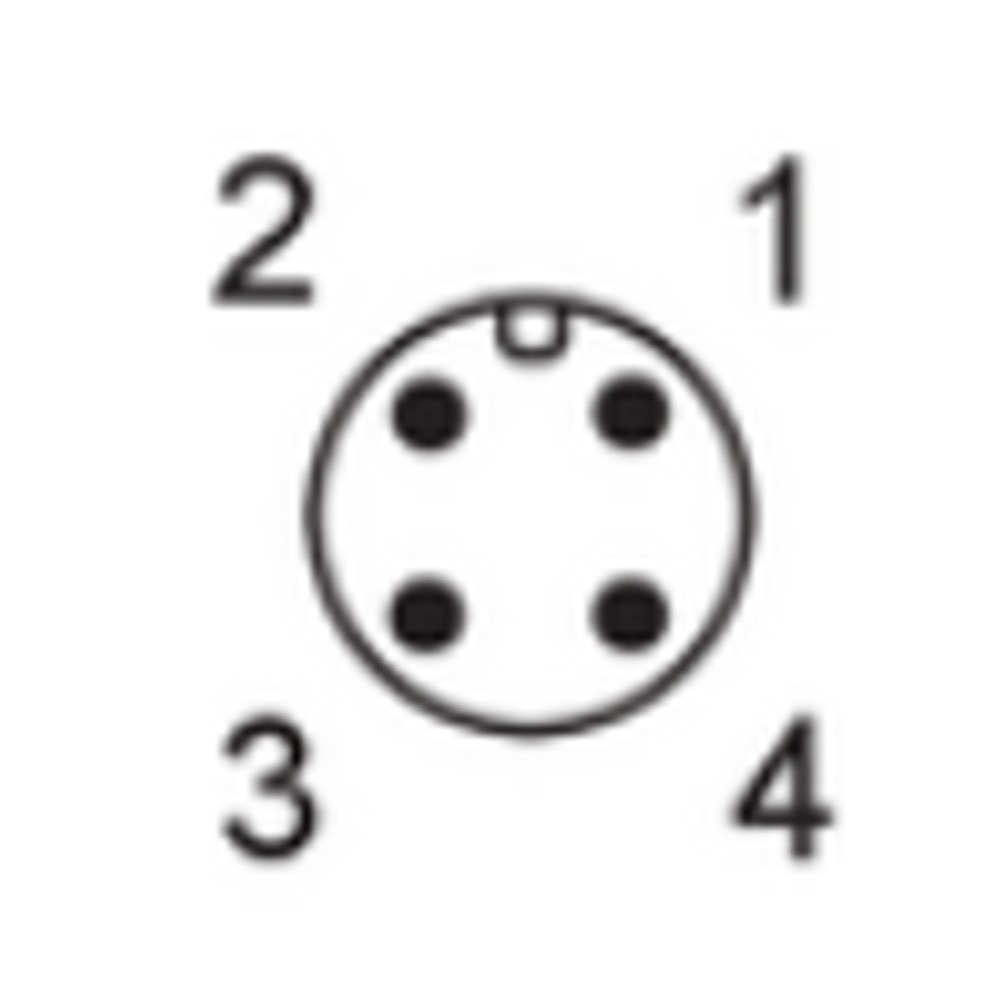

Lado 1	Conector M12 reto, codificação A, 4 contatos dourados	Configuração mecânica e de contatos especificada para uma extremidade.
Lado 2	Soquete M12 reto, codificação A, 4 contatos dourados	Configuração mecânica e de contatos especificada para a outra extremidade.
Material do corpo	TPU, laranja	Material e cor informados para os corpos das conexões.
Material do bloqueio	Latão niquelado	Material especificado para o sistema de bloqueio.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para as conexões; observar a montagem.
Vedação do soquete	FKM	Material de vedação informado para o lado do soquete.

Dados mecânicos
Comprimento	0,6 m	Comprimento nominal do cabo.
Material do cabo	PUR	Material de revestimento especificado.
Cor do cabo	Preto	Cor indicada na especificação do cabo.
Diâmetro do cabo	Ø 4,3 mm	Dimensão informada na especificação do cabo.
Seção e construção dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Configuração dos condutores informada na ficha.
Raio de curvatura mínimo	10 x diâmetro do cabo	Raio mínimo informado; considerar o diâmetro de 4,3 mm na instalação.
Esforço de torção	± 180 °/m	Valor especificado para torção.
Ciclos de curvatura	> 5 Mio.	Quantidade de ciclos indicada na ficha; a condição de ensaio não está detalhada nos dados fornecidos.
Velocidade de movimento	Máx. 3,3 m/s	Informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Peso	51 g	Massa informada nos dados técnicos.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes de proteção informadas; a adequação depende da montagem e das condições de uso.
Temperatura de operação	-25...90 °C	Faixa de temperatura de operação indicada.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A codificação A identifica a configuração do conector, mas não comprova compatibilidade com um protocolo específico.

Conexões

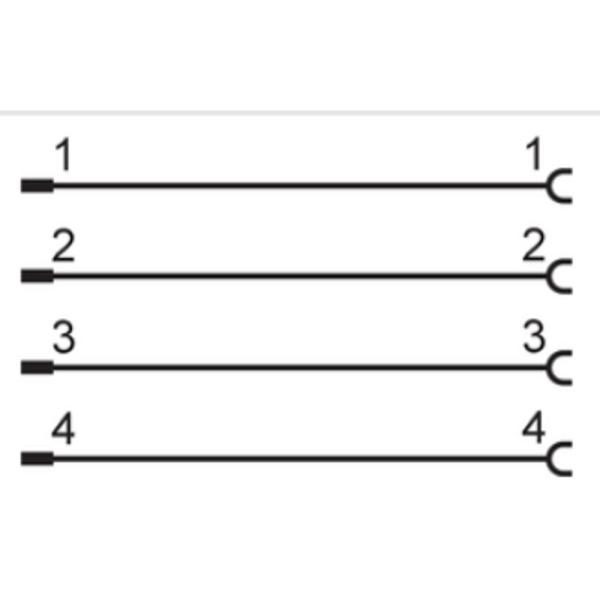

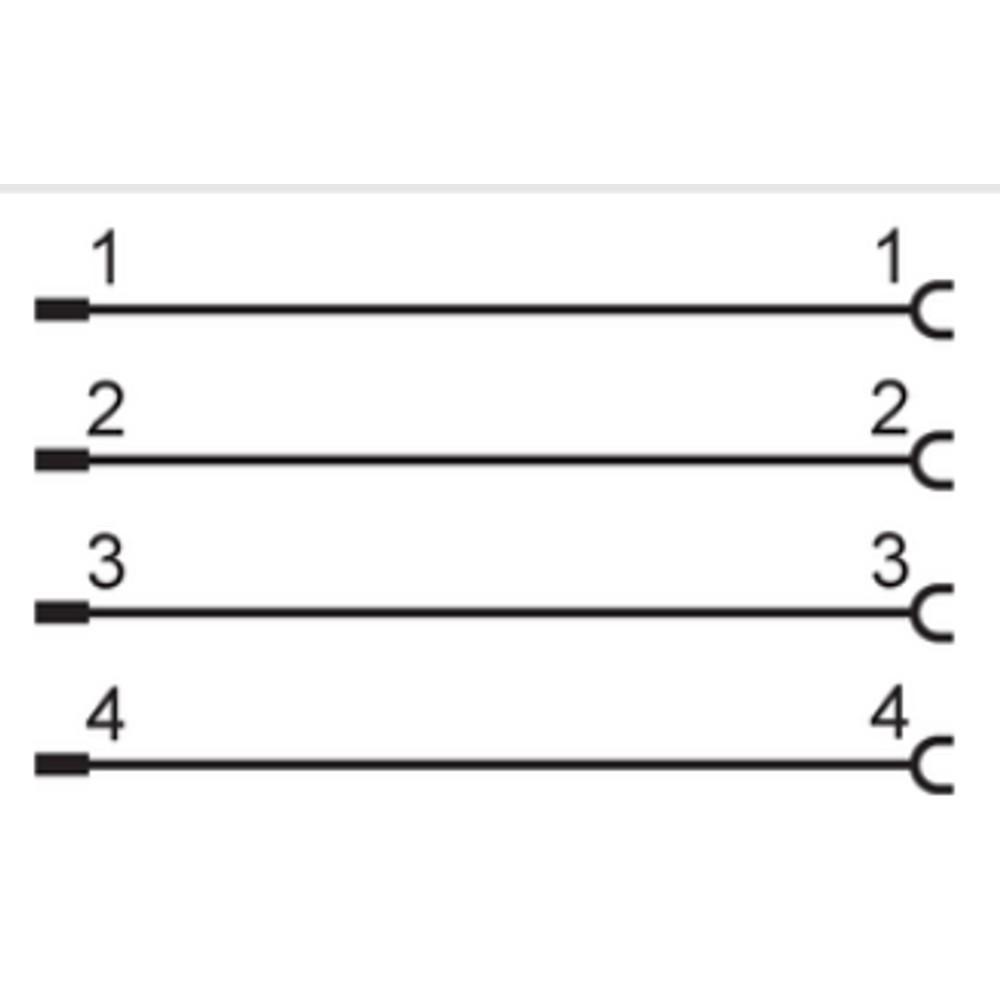

Elétrica Conector M12 reto e soquete M12 reto, ambos com codificação A e 4 contatos dourados. Limites informados: < 250 V AC, < 300 V DC e 4 A por contato. Confirme a atribuição dos pinos e os requisitos elétricos do equipamento no datasheet antes de conectar.

Processo Não se aplica: trata-se de um cabo elétrico com conexões M12, sem conexão de processo indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interface M12 de codificação A, 4 contatos e requisitos elétricos dentro dos limites informados	✓	A configuração mecânica e o número de contatos correspondem; é necessário também validar a pinagem e a aplicação elétrica do equipamento.
Conexão que exige outro comprimento, outra codificação ou quantidade de contatos diferente	✗	O EVC011 é especificado com 0,6 m, codificação A e 4 contatos em cada extremidade.
Circuito acima de 4 A por contato, 250 V AC ou 300 V DC	✗	Esses valores excedem ou não atendem aos limites indicados na ficha: 4 A por contato, < 250 V AC e < 300 V DC.
Aplicação em máquina-ferramenta com refrigerantes e lubrificantes	✓	Esse cenário consta como aplicação do cabo; confirme as condições reais de instalação e os limites ambientais especificados.
Uso fora da faixa de -25...90 °C	✗	A temperatura excede a faixa de operação informada para o produto.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC011, M12, 0,6 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o comprimento de 0,6 m e a configuração M12 reta, codificação A e 4 contatos atendem ao equipamento.
Desenergize o circuito antes de conectar o cabo.
Verifique a pinagem e os requisitos elétricos do equipamento no respectivo datasheet; a ficha do cabo não identifica protocolos ou atribuições de pinos.
Inspecione conectores, contatos e vedação antes da montagem; não conecte componentes com sinais visíveis de dano ou contaminação.
Acople as conexões alinhando-as corretamente e respeite a faixa de torque máximo indicada de 0,6...1,5 Nm.
Instale o cabo respeitando o raio de curvatura mínimo de 10 x o diâmetro do cabo e sem exceder os limites elétricos e ambientais especificados.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece a ligação elétrica.	Conector não totalmente acoplado, contatos contaminados ou pinagem incompatível com o equipamento.	Desenergize o circuito; inspecione os contatos e confira a pinagem nos documentos do cabo e do equipamento antes de reconectar.
A conexão apresenta interrupções durante o movimento do cabo.	Raio de curvatura abaixo do mínimo, tração ou torção acima das condições especificadas, ou dano no cabo/conector.	Inspecione o trajeto e os conectores; confirme o raio de curvatura mínimo de 10 x o diâmetro e verifique danos visíveis.
Há indícios de entrada de líquido na conexão.	Acoplamento incompleto, vedação danificada ou condições de instalação incompatíveis com o grau de proteção requerido.	Verifique o acoplamento e a condição da vedação do soquete; compare o ambiente e a montagem com os requisitos de proteção da aplicação.
A conexão aquece ou o circuito apresenta falha elétrica.	Possível corrente acima de 4 A por contato, tensão fora dos limites especificados ou contato elétrico inadequado.	Desenergize o circuito e meça os parâmetros elétricos; confira se a aplicação respeita 4 A por contato, < 250 V AC e < 300 V DC.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC011 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC011 e para que serve?

É um cabo de ligação M12 para aplicações de automação industrial. A ficha cita máquinas-ferramenta e ambientes com refrigerantes e lubrificantes.

Quais conexões e contatos o cabo tem?

Uma extremidade tem conector M12 reto e a outra, soquete M12 reto; ambos são codificação A e têm 4 contatos banhados a ouro.

O que acompanha o EVC011?

A ficha informa embalagem com 1 peça. Não há acessórios adicionais especificados.

O EVC011 serve para uma conexão M12 de codificação diferente?

A ficha especifica codificação A nas duas extremidades. Para outra codificação, selecione um cabo cuja ficha corresponda à conexão requerida.

Posso usar este cabo acima de 4 A por contato?

Não conforme os limites informados: a corrente indicada é 4 A por contato. Verifique a corrente real do circuito antes da instalação.

O equipamento não funciona depois de conectar o cabo; o que verifico primeiro?

Confira se os conectores estão totalmente acoplados e se a pinagem corresponde ao equipamento. A ficha do cabo não informa um protocolo específico.

A conexão falha quando o cabo se movimenta; preciso trocar o cabo?

Não necessariamente; verifique primeiro se o cabo está instalado respeitando o raio mínimo de curvatura de 10 x o diâmetro e se há danos visíveis.

É melhor comprar este cabo ou um modelo com outro comprimento?

Escolha o EVC011 se os 0,6 m forem adequados ao trajeto. Se o projeto exigir outro comprimento, compare com a ficha de uma versão correspondente.

Qual torque devo usar para apertar a conexão M12?

A ficha informa torque máximo de aperto de 0,6...1,5 Nm. Siga também as instruções de montagem do equipamento conectado.

O EVC011 é indicado para uso fora da faixa de -25...90 °C?

A ficha limita a temperatura de operação a -25...90 °C. Para condições fora dessa faixa, consulte o fabricante e selecione um cabo cuja especificação cubra o ambiente.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação especificada para os conectores M12 deste cabo (Ref.: codificação A).

Grau de proteção IP

Classificação declarada para a proteção do conjunto sob as condições correspondentes de instalação (Ref.: IP65, IP67, IP68 e IP69K).

PUR

Material especificado para o revestimento do cabo (Ref.: material PUR).

Raio de curvatura mínimo

Menor raio de curvatura indicado para a instalação do cabo (Ref.: mín. 10 x diâmetro do cabo).

Torque de aperto

Faixa informada para o aperto das conexões, a ser observada durante a montagem (Ref.: 0,6...1,5 Nm).
