Cabo de Conexão Fêmea M12 IFM EVC009

Pré-visualizar: EVC009 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP69K

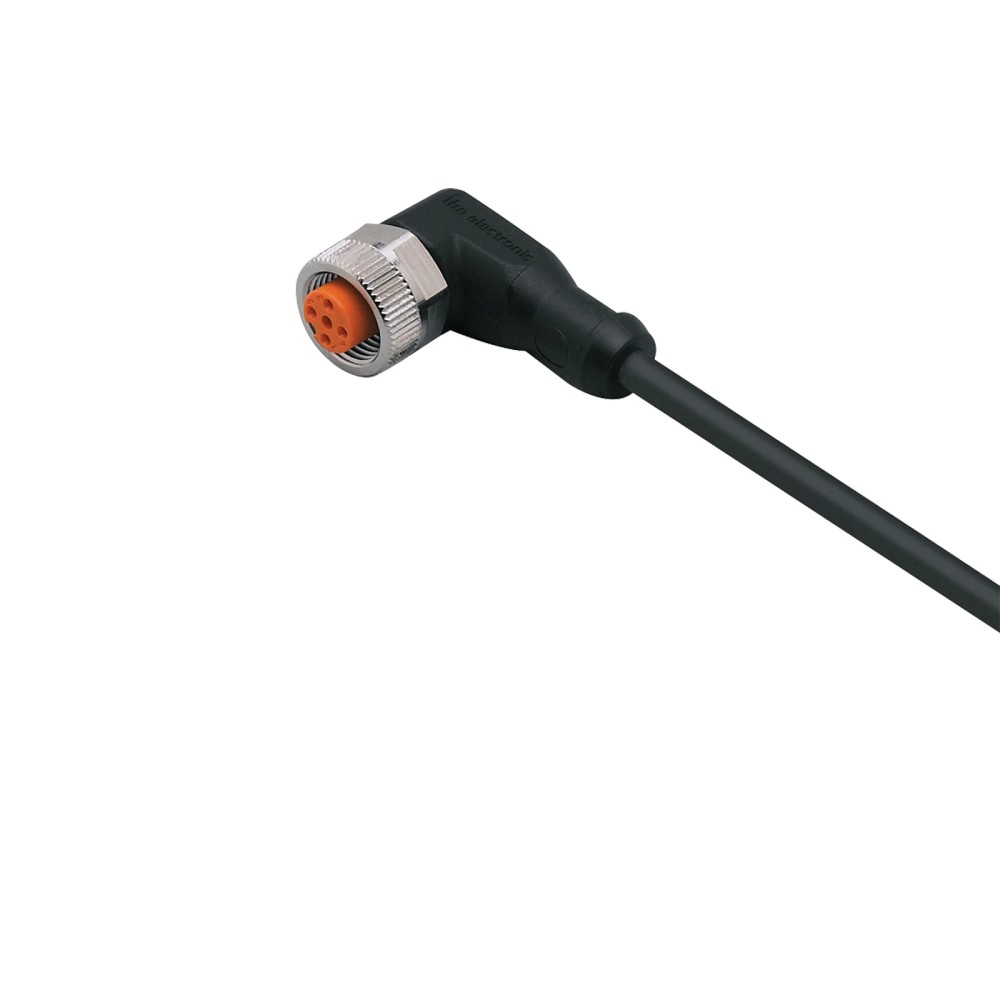

EVC009 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP69K

Imagem meramente ilustrativa

R$ 298,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC009
EAN: 4021179021302
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC009 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP69K"

Destaques do Produto

Comprimento

10 m

Conexão

M12 fêmea angular, codificação A, 4 pinos

Extremidade oposta

Aberta

Tensão de operação

10...36 V DC

Proteção

IP65, IP67, IP68 e IP69K, conforme ficha

Aplicação elétrica

PNP

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 angular IFM EVC009, 4 pinos, 10 m, PUR, IP69K

O IFM EVC009 é um cabo de conexão com conector fêmea M12 angular, destinado à conexão de componentes em sistemas de automação industrial. Possui cabo PUR de 10 m, 4 pinos e contatos dourados. A ficha informa proteção IP65, IP67, IP68 e IP69K, além de ausência de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC009
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	10 m
Material do cabo	PUR; preto; Ø 4,3 mm
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Grau de proteção informado	IP65, IP67, IP68, IP69K
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Extremidade oposta	Aberta
Características declaradas	Sem silicone; sem halogênio; contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes de automação que utilizem interface M12 fêmea angular, codificação A, com 4 contatos compatíveis.
Instalações que requeiram cabo de 10 m com extremidade oposta aberta para ligação conforme o equipamento e o esquema elétrico.
Aplicações industriais e máquinas-ferramenta; a ficha também cita uso com refrigerantes e lubrificantes.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir outro comprimento, número de contatos, codificação ou geometria de conector: esses requisitos não correspondem à configuração declarada do EVC009.
Não conectar sem verificar tensão, pinagem e função elétrica exigidas pelo dispositivo; a compatibilidade depende também da conexão na extremidade aberta.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: conexão em automação industrial, incluindo máquinas-ferramenta.
Aplicação comprovada pela ficha: cenário de uso em máquinas com refrigerantes e lubrificantes; confirme a compatibilidade com as condições específicas do processo e os requisitos de instalação.
Possibilidade inferida: ligação de um dispositivo compatível com M12 codificado A, 4 contatos e requisitos elétricos dentro dos limites especificados. A ficha não identifica modelos específicos de dispositivos ou protocolos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 angular IFM EVC009, 4 pinos, 10 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC009 quando

A instalação exigir cabo de 10 m, conector M12 fêmea angular codificado A com 4 contatos e extremidade oposta aberta. Confirme que a tensão e a pinagem do equipamento atendem à ficha.

Procure outra configuração quando

O projeto exigir comprimento diferente, conector reto, outra codificação ou número de contatos distinto. Esses requisitos não estão listados para o EVC009; compare a ficha do cabo alternativo e do equipamento antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea IFM EVC009	Identificação do modelo no anúncio.
Marca	IFM	Fabricante indicado no anúncio.
SKU / part number do anúncio	EVC009	Código de identificação do produto no anúncio.
GTIN	4021179021302	Identificador comercial informado.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de uso declarados na ficha.
Função elétrica	PNP	Característica elétrica indicada nos dados do produto.

Conexões e construção elétrica
Conector fêmea	1 x M12, angular; codificação A; 4 contatos dourados	Configuração mecânica e quantidade/material dos contatos especificados.
Corpo do conector	TPU, preto transparente	Material e aparência informados para o corpo.
Bloqueio	Latão niquelado	Material do mecanismo de bloqueio.
Vedação	FKM	Material de vedação indicado para o conector.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de aperto especificada para o bloqueio do conector.
Tensão de operação	10...36 V DC	Faixa de tensão declarada.
Capacidade de carga total	4 A	Limite de carga total informado; observar as condições de instalação.
Classe de proteção elétrica	II	Classe declarada na ficha.
Extremidade oposta	Aberta	Terminação do cabo indicada nos dados do produto.

Cabo e características especiais
Comprimento e material	10 m; PUR; preto	Construção e comprimento do cabo.
Diâmetro externo	4,3 mm	Dimensão do cabo indicada na ficha.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Quantidade e seção dos condutores, com construção indicada.
Sem halogênio	Sim	Característica declarada para o cabo.
Sem silicone	Sim	Característica declarada para o produto.
Contatos banhados a ouro	Sim	Acabamento dos contatos informado.
Tolerância a dobras e deslocamentos	Declarada	Característica especial indicada na ficha; consultar condições de uso do fabricante.
Esforço de torção	± 180 °/m	Valor informado para torção.
Ciclos de curvatura	> 5 milhões	Quantidade de ciclos declarada na ficha.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro externo informado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite condicionado ao cenário de deslocamento descrito na ficha.

Proteção e condições ambientais
Graus de proteção	IP65; IP67; IP68; IP69K	Classificações informadas na ficha; a adequação depende das condições de montagem e uso previstas pelo fabricante.
Temperatura ambiente	-25...90 °C (cULus: até 75 °C)	Faixa de temperatura de operação declarada, com limite cULus indicado separadamente.

Displays e elementos de operação
Indicação em operação	1 x LED verde	Indicador luminoso informado para o produto.
Indicação de status de chaveamento	2 x LED amarelo	Indicadores de status declarados na ficha.

Dados dimensionais e confiabilidade
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões listadas no dataset; consulte o desenho dimensional para identificar as referências geométricas.
Peso	286,4 g	Valor de peso informado no dataset.
MTTF	20.027 anos	Valor declarado no dataset; consultar documentação do fabricante para condições e método de referência.
NCM	8544.42.00	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• A ficha informa função elétrica PNP. Não especifica protocolo de comunicação; a compatibilidade de protocolo não pode ser confirmada com os dados disponíveis.

Conexões

Elétrica Um conector fêmea M12 angular, codificação A, com 4 contatos dourados; extremidade oposta aberta. Tensão de operação informada: 10...36 V DC; capacidade de carga total: 4 A. Verifique a pinagem e a função elétrica do dispositivo antes da ligação.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector M12 macho codificado A e 4 contatos, com requisitos elétricos e pinagem compatíveis	✓	A ficha especifica conector fêmea M12 angular codificado A com 4 contatos. A compatibilidade elétrica ainda depende da pinagem e dos requisitos do equipamento.
Equipamento que exige conector M12 reto, outra codificação ou quantidade diferente de contatos	✗	A configuração declarada é angular, codificação A, com 4 contatos; ela não corresponde a esses requisitos mecânicos.
Circuito com tensão fora da faixa de 10...36 V DC ou carga total acima de 4 A	✗	Os requisitos ultrapassam os limites elétricos informados na ficha.
Uso em máquina-ferramenta ou aplicação industrial, inclusive cenário com refrigerantes e lubrificantes citado na ficha	✓	Esses cenários constam como aplicações do produto. A adequação depende das condições reais de instalação e de conexão.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 angular IFM EVC009, 4 pinos, 10 m, PUR, IP69K

Confirme no datasheet do equipamento a compatibilidade mecânica do conector, incluindo codificação, número de contatos e geometria angular.
Verifique tensão, função PNP, pinagem e carga total exigida pelo circuito antes de conectar.
Desenergize o circuito antes de realizar a ligação elétrica.
Conecte o M12 sem forçar o alinhamento e aperte o bloqueio dentro da faixa de torque especificada pelo fabricante.
Ligue a extremidade aberta conforme o esquema elétrico do equipamento; a pinagem não está detalhada nos dados disponíveis e deve ser confirmada na documentação correspondente.
Instale o cabo respeitando o raio mínimo de flexão informado e as condições ambientais aplicáveis.

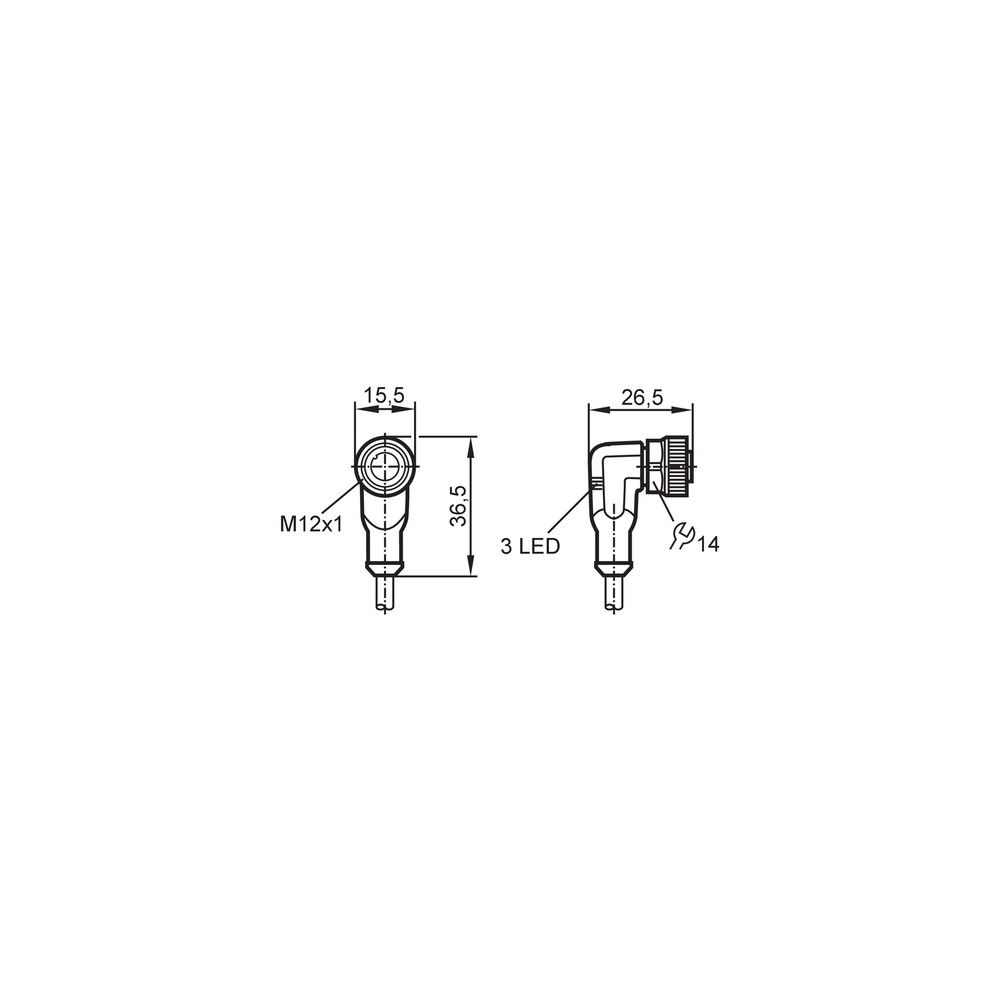

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não indica operação.	Tensão, polaridade ou ligação na extremidade aberta incompatível com os requisitos do dispositivo.	Meça a tensão no circuito e confira a pinagem e a faixa de alimentação no datasheet do equipamento e do cabo.
O sinal PNP não é reconhecido pelo equipamento.	Entrada do dispositivo ou ligação elétrica não compatível com a função PNP, ou pinagem incorreta.	Confira o tipo de entrada do equipamento e compare cada ligação com o esquema elétrico específico antes de substituir o cabo.
A conexão apresenta interrupções quando o cabo se movimenta.	Dano ou esforço mecânico no cabo, conector ou terminação, ou flexão abaixo do raio mínimo especificado.	Inspecione o percurso e o conector, verifique o raio de flexão e teste continuidade com o circuito desenergizado.
Há perda de sinal ou indício de umidade na conexão.	Conector mal acoplado, vedação comprometida ou montagem fora das condições necessárias para manter a proteção declarada.	Inspecione a vedação e as superfícies de acoplamento, confirme o aperto correto e verifique as condições de montagem conforme a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC009 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC009 e para que serve?

É um cabo de conexão com conector fêmea M12 angular de 4 contatos e extremidade oposta aberta. A ficha o destina a aplicações industriais e de automação.

O que acompanha o EVC009?

A ficha descreve o cabo de conexão EVC009. Não informa acessórios incluídos; confirme o conteúdo fornecido no anúncio antes da compra.

Ele funciona com qualquer equipamento M12?

Não é possível afirmar compatibilidade universal. Verifique codificação A, geometria angular, quantidade de contatos, pinagem e requisitos elétricos do equipamento.

Posso usar este cabo em um circuito com tensão acima de 36 V DC?

A ficha especifica operação de 10...36 V DC. Não use essa especificação como confirmação para uma tensão acima desse limite.

Serve para um equipamento que precisa de conector M12 reto ou de outra codificação?

A configuração informada é M12 fêmea angular, codificação A. Para exigência de conector reto ou outra codificação, selecione uma configuração correspondente.

O EVC009 serve para um circuito com carga acima de 4 A?

A capacidade de carga total informada é 4 A. A ficha não valida o uso acima desse limite.

O que verificar se o equipamento não ligar depois da instalação?

Confira a tensão no circuito e a ligação da extremidade aberta. Compare a pinagem e a alimentação exigidas pelo equipamento com os respectivos datasheets.

O que pode causar falha intermitente quando o cabo se movimenta?

Uma causa possível é esforço mecânico ou flexão fora das condições especificadas. Inspecione o cabo e confira o raio mínimo de flexão indicado na ficha.

É melhor comprar este cabo ou um conector e cabo separados?

O EVC009 é uma montagem de cabo com conector M12 e extremidade aberta. Se o projeto exige componentes separados, comprimento diferente ou outra configuração, compare esses requisitos com a ficha do produto alternativo.

Como instalar sem danificar o conector ou o cabo?

Alinhe o M12 sem forçar, respeite a faixa de torque indicada para o bloqueio e mantenha o raio de flexão mínimo especificado. Faça a ligação da extremidade aberta conforme o esquema do equipamento.

GLOSSÁRIO TÉCNICO

M12

Designação da interface do conector circular utilizada neste cabo (Ref.: conector fêmea M12).

Codificação A

Identificação de codificação mecânica do conector, que deve corresponder à interface do dispositivo (Ref.: codificação A).

PNP

Tipo de função elétrica informado para o cabo; confirme a compatibilidade com a entrada do equipamento (Ref.: função elétrica PNP).

Grau de proteção IP

Classificação de proteção declarada para o produto, cuja aplicação depende das condições de montagem e uso (Ref.: IP65, IP67, IP68 e IP69K).

Raio de flexão

Raio mínimo que deve ser respeitado na instalação flexível para evitar curvatura excessiva (Ref.: mín. 10 x diâmetro do cabo).
