Cabo Conector Fêmea M12 IFM EVC009

Pré-visualizar: EVC009 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR IP69K

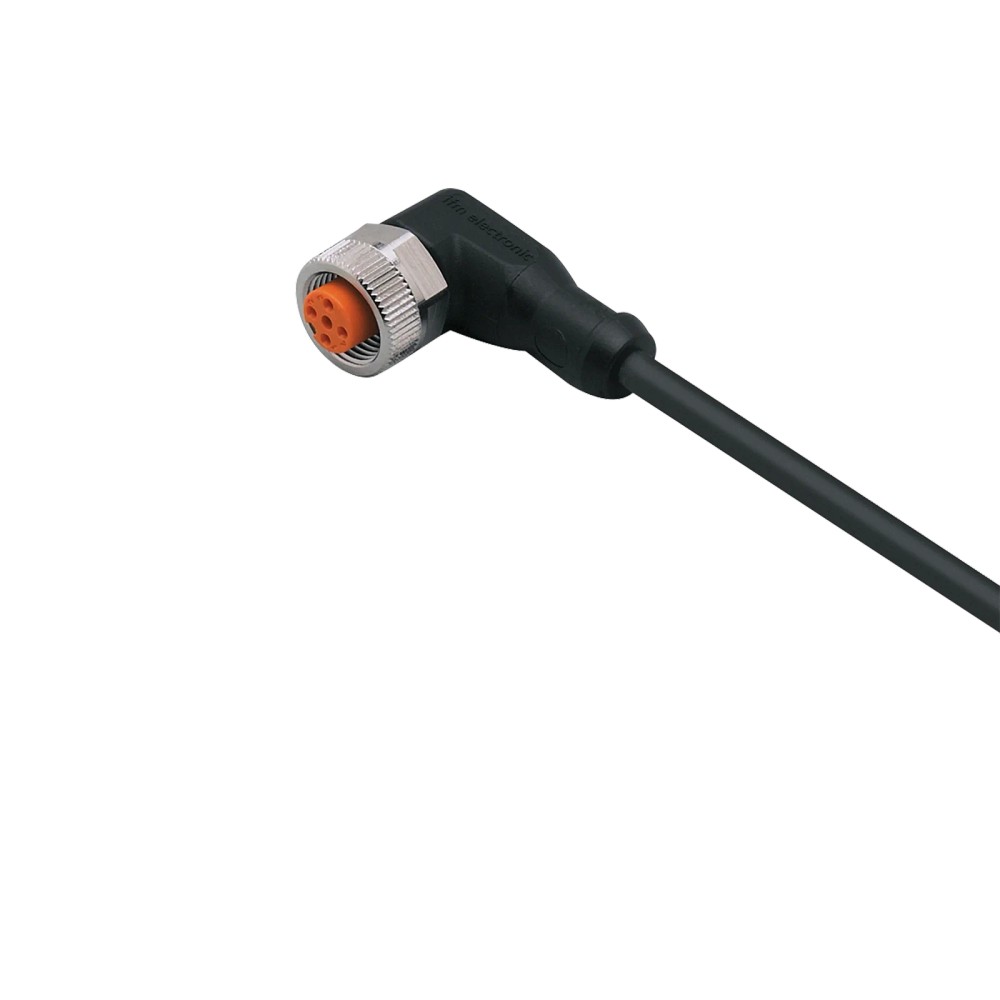

EVC009 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR IP69K

Imagem meramente ilustrativa

R$ 298,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC009
EAN: 4021179021302
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC009 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR IP69K"

Destaques do Produto

Comprimento

10 m

Conector

M12 fêmea angular, A-coded, 4 pinos

Extremidade oposta

Aberta

Revestimento

PUR

Proteção

IP65, IP67, IP68 e IP69K

Limites elétricos

10...36 V DC; capacidade de carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC009 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR IP69K

O IFM EVC009 é um cabo de conexão com conector fêmea M12 angular, destinado à conexão de componentes em sistemas de automação industrial. Possui cabo PUR de 10 m, conector de 4 pinos e extremidade aberta. A ficha especifica proteção IP65, IP67, IP68 e IP69K, contatos dourados e LEDs de indicação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC009
Conector	M12 fêmea, angular, codificação A, 4 pinos
Comprimento do cabo	10 m
Extremidade do cabo	Aberta
Material e construção do cabo	PUR, preto, Ø 4,3 mm; 4 x 0,34 mm²
Proteção especificada	IP65, IP67, IP68 e IP69K
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Indicação	1 LED verde de operação; 2 LEDs amarelos de status de chaveamento
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de sensores ou componentes com interface compatível com M12 fêmea A-coded de 4 pinos, respeitando a atribuição elétrica do equipamento conectado.
Aplicações industriais e automação industrial; a ficha cita máquinas-ferramenta e ambientes com refrigerantes e lubrificantes.
Instalações que precisam de cabo de 10 m com extremidade oposta aberta para terminação conforme o sistema.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector de outro gênero, codificação, número de pinos ou pinagem incompatível; confirmar a interface no datasheet do dispositivo.
Não exceder 10...36 V DC nem a capacidade de carga total de 4 A especificada para o cabo.
Não utilizar a extremidade aberta como conexão plugável sem terminação apropriada ao equipamento.

APLICAÇÕES E USO

Uso indicado pelo catálogo: conexão em aplicações industriais e sistemas de automação industrial.
Uso indicado pelo catálogo: conexão em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes; a ficha também declara graus de proteção IP65, IP67, IP68 e IP69K.
Possibilidade condicionada à instalação: ligação de um dispositivo compatível por M12 fêmea A-coded de 4 pinos, com terminação da extremidade aberta conforme o circuito. Validar pinagem, tensão e corrente do sistema antes da energização.
Em instalações com movimento, observar as condições declaradas de velocidade e aceleração, o esforço de torção e o raio mínimo de flexão; consultar o datasheet para confirmar condições de uso.

COMO ESCOLHER

Antes de comprar o EVC009 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR IP69K, verifique estes pontos:

Escolha o EVC009 quando

A instalação exigir cabo de 10 m, conector M12 fêmea angular A-coded de 4 pinos, extremidade oposta aberta e cabo PUR, dentro dos limites elétricos e ambientais informados.

Avalie outra configuração quando

O equipamento exigir comprimento diferente, conector reto ou de outro gênero/codificação, outro número de contatos, ou uma conexão terminada em vez da extremidade aberta. Compare a pinagem e os limites elétricos com a documentação dos dispositivos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante / marca	ifm / ifm electronic	Identificação do fabricante informada na ficha.
Modelo e SKU	EVC009	Código do produto.
GTIN	4021179021302	Identificador comercial informado no anúncio.
Part number do anúncio	EVC009	Código indicado nos dados básicos do anúncio.
Part number do catálogo	ADOAH043MSS0010H04	Código associado ao registro do catálogo.
Categoria	Tecnologia de conexão; cabos de conexão	Classificação do produto.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos nos dados do catálogo.

Conexões e construção
Tipo de conexão	Cabo de conexão com conector fêmea M12 angular	Descrição do produto.
Codificação e contatos	Codificação A; 4 contatos dourados	Especificação do conector.
Extremidade oposta	Aberta	Permite terminação conforme o sistema; a ficha não especifica terminal incluso.
Corpo do conector	TPU, preto transparente	Material e cor indicados para o corpo.
Material de bloqueio	Latão, niquelado	Material indicado para o mecanismo de bloqueio.
Vedação	FKM	Material de vedação especificado.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto do conector.
Classe de proteção elétrica	II	Classe informada na ficha técnica.

Cabo e propriedades do material
Comprimento	10 m	Comprimento nominal do cabo.
Revestimento	PUR	Material do revestimento do cabo.
Construção	4 x 0,34 mm²; 42 x Ø 0,1 mm	Composição e seção dos condutores indicadas.
Diâmetro externo	Ø 4,3 mm	Dimensão do cabo indicada na ficha.
Cor do cabo	Preto	Cor indicada para o cabo.
Livre de halogênio	Sim	Característica especial informada.
Livre de silicone	Sim	Característica especial informada.
Tolerância a dobras e deslocamentos	Indicada como característica especial	A ficha cita essa característica, sem detalhar condições adicionais.

Dados elétricos
Função elétrica	PNP	Função indicada nos dados do produto; verificar correspondência com a pinagem do equipamento.
Tensão de operação	10...36 V DC	Faixa de operação especificada.
Capacidade de carga total	4 A	Limite de carga total informado.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados na ficha; a montagem correta e o acoplamento adequado são necessários para a vedação.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa de temperatura informada, com limite específico indicado para cULus.
Esforço de torção	±180 °/m	Valor de torção informado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada pelo fabricante.
Ciclos de curvatura	> 5 milhões	Valor declarado na ficha; considerar as condições de ensaio do fabricante.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Valor mínimo indicado para aplicação flexível; com diâmetro de 4,3 mm, consultar a documentação para aplicação e montagem.

Indicação visual
LED de operação	1 x LED verde	Indicação de operação especificada.
LEDs de status de chaveamento	2 x LEDs amarelos	Indicação de status de chaveamento especificada.

Dimensões e dados logísticos
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões registradas no catálogo; confirmar no desenho dimensional a referência e orientação das medidas.
Peso	286,4 g	Peso indicado no registro do catálogo.
MTTF	20.027 anos	Valor registrado no catálogo; consultar a documentação do fabricante para condições e metodologia de referência.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade de sinais depende da pinagem e da função elétrica do dispositivo conectado.

Conexões

Elétrica Um conector fêmea M12 angular, codificação A, com 4 contatos dourados; extremidade oposta aberta. Tensão de operação especificada: 10...36 V DC; capacidade de carga total: 4 A. Confirmar a pinagem do equipamento antes de conectar.

Processo Conexão elétrica por conector M12 fêmea angular; não há conexão de processo mecânica especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho A-coded de 4 pinos e pinagem correspondente	✓	A conexão mecânica e o número de contatos correspondem; é necessário validar também a pinagem e os limites elétricos do circuito.
Sistema que requer cabo com extremidade oposta aberta para terminação	✓	A extremidade do cabo é especificada como aberta.
Equipamento com conector M12 de outra codificação, gênero ou número de pinos	✗	A interface indicada para este produto é M12 fêmea, A-coded, com 4 contatos; não há evidência de compatibilidade com outras interfaces.
Circuito fora de 10...36 V DC ou com carga total acima de 4 A	✗	Essas condições ultrapassam os valores elétricos especificados na ficha.

INSTALAÇÃO

Como instalar o EVC009 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR IP69K

Confirme que o receptáculo do equipamento é M12 macho, A-coded e de 4 pinos, e verifique a pinagem nos documentos dos dispositivos.
Desenergize o circuito antes de instalar ou terminar os condutores.
Roteie o cabo sem exceder o raio de flexão mínimo indicado e sem aplicar torção além do valor especificado.
Inspecione conector, contatos e vedação; mantenha as superfícies de acoplamento limpas e sem danos.
Acople o conector e aperte dentro da faixa de torque indicada para o produto, usando ferramenta adequada.
Faça a terminação da extremidade aberta conforme o esquema do equipamento e verifique tensão, carga e funcionamento antes de colocar o sistema em serviço.

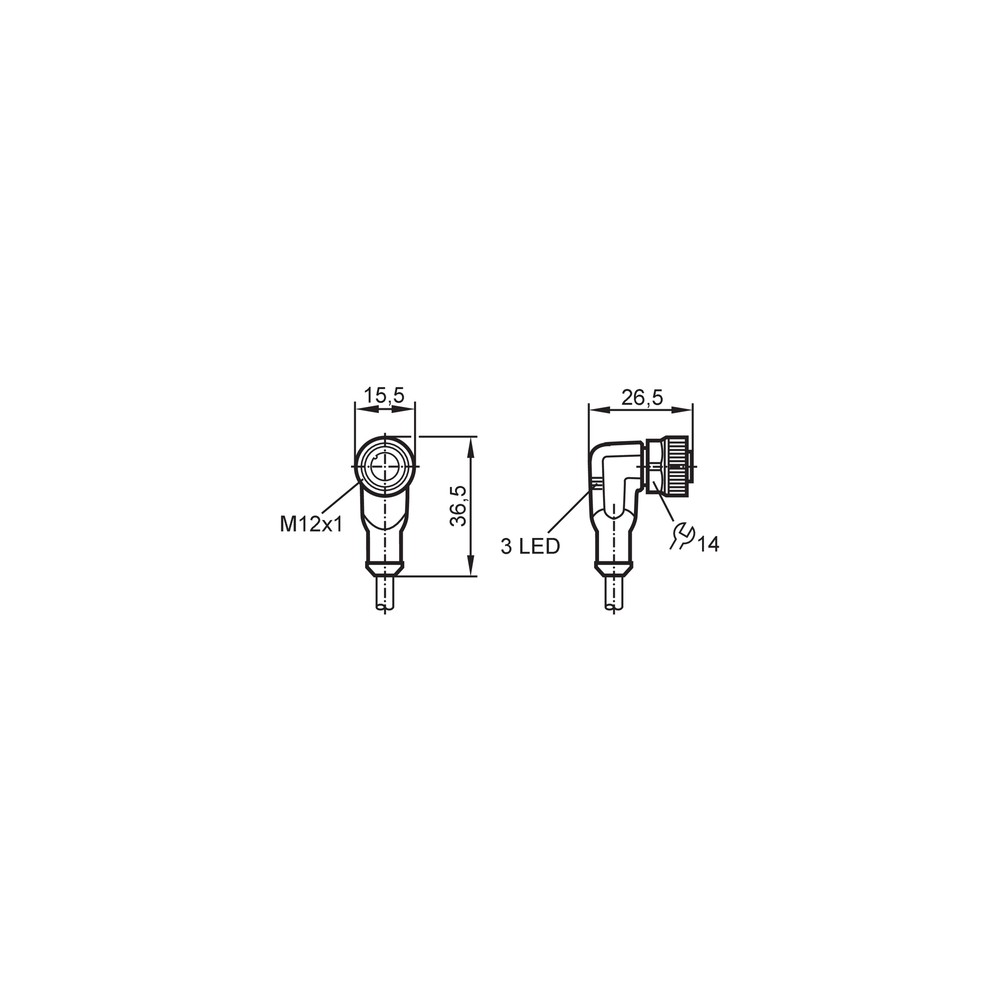

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não indica chaveamento.	Pinagem incompatível, terminação incorreta na extremidade aberta ou ausência da alimentação necessária.	Compare a pinagem do cabo e do equipamento com os respectivos documentos e confira a alimentação no circuito.
Interrupção intermitente durante movimento do cabo.	Raio de flexão ou esforço de torção fora das condições especificadas, ou dano físico no cabo ou conector.	Inspecione o percurso e o cabo; compare a instalação com o raio mínimo e o esforço de torção indicados na ficha.
Umidade ou contaminantes aparecem na interface do conector.	Acoplamento incorreto, vedação suja ou danificada, ou conector sem aperto adequado.	Desenergize e inspecione as superfícies de acoplamento e a vedação; confira o aperto conforme a faixa indicada.
O circuito apresenta queda de sinal ou aquecimento associado à conexão.	Carga acima do limite indicado, tensão fora da faixa especificada ou terminação inadequada.	Meça tensão e corrente no circuito e confirme que a carga total não excede o limite informado; revise a terminação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC009 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC009 e o que vem com ele?

É um cabo de conexão com conector fêmea M12 angular de 4 pinos, cabo de 10 m e extremidade oposta aberta. A ficha não lista acessórios inclusos.

Com quais equipamentos o conector M12 do EVC009 pode ser usado?

A conexão mecânica é compatível com receptáculo M12 macho A-coded de 4 pinos. A compatibilidade elétrica depende da pinagem e dos limites do equipamento conectado.

O EVC009 serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: este modelo é fêmea, angular, A-coded e de 4 pinos. Para outras codificações, gêneros ou números de contatos, confira a especificação do dispositivo.

Posso usar este cabo fora da faixa de tensão ou acima de 4 A?

A ficha especifica operação de 10...36 V DC e capacidade de carga total de 4 A. Não use esses valores como base para condições fora dos limites declarados.

O cabo tem LED, mas o equipamento não indica o status. O que verifico?

Verifique primeiro a alimentação e a pinagem do dispositivo, além da terminação da extremidade aberta. A ficha indica um LED verde de operação e dois LEDs amarelos de status de chaveamento.

A conexão está intermitente quando o cabo se movimenta; devo trocar o cabo?

Antes de substituir, inspecione danos e verifique o raio de flexão e o esforço de torção da instalação. A ficha indica raio mínimo de flexão de 10 vezes o diâmetro do cabo e esforço de torção de ±180 °/m.

É melhor comprar este cabo ou um modelo com outra terminação?

Escolha o EVC009 quando forem necessários 10 m, conector M12 fêmea angular de 4 pinos e extremidade aberta. Se o sistema exigir outra configuração ou terminação, selecione um modelo cuja ficha corresponda à interface requerida.

O EVC009 pode substituir um cabo mais curto ou com conector reto?

A ficha deste produto especifica 10 m e conector angular; não informa opções de comprimento ou de formato. Compare as dimensões e a montagem necessárias com a documentação do equipamento.

Como devo apertar e instalar o conector?

Acople-o ao receptáculo compatível e respeite o torque máximo indicado de 0,6...1,5 Nm. Verifique também pinagem, vedação e raio de flexão antes da energização.

O fabricante informa garantia ou procedência específica?

A ficha fornecida não apresenta dados de garantia ou procedência além da identificação da marca IFM. Para condições comerciais ou de suporte, consulte o fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico do conector M12; deve corresponder à interface do dispositivo. (Ref.: conexão elétrica - soquete: codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme a condição associada ao código. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Poliuretano, material indicado para o revestimento do cabo. (Ref.: material do cabo: PUR)

PNP

Designação da função elétrica indicada na ficha do produto; confirme a correspondência com a entrada do equipamento. (Ref.: função elétrica: PNP)

Raio de flexão

Raio mínimo indicado para curvar o cabo em aplicação flexível, expresso como múltiplo do diâmetro. (Ref.: mín. 10 x diâmetro do cabo)
