Cabo de Conexão Fêmea IFM EVC008

Pré-visualizar: EVC008 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PUR IP69K

EVC008 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PUR IP69K

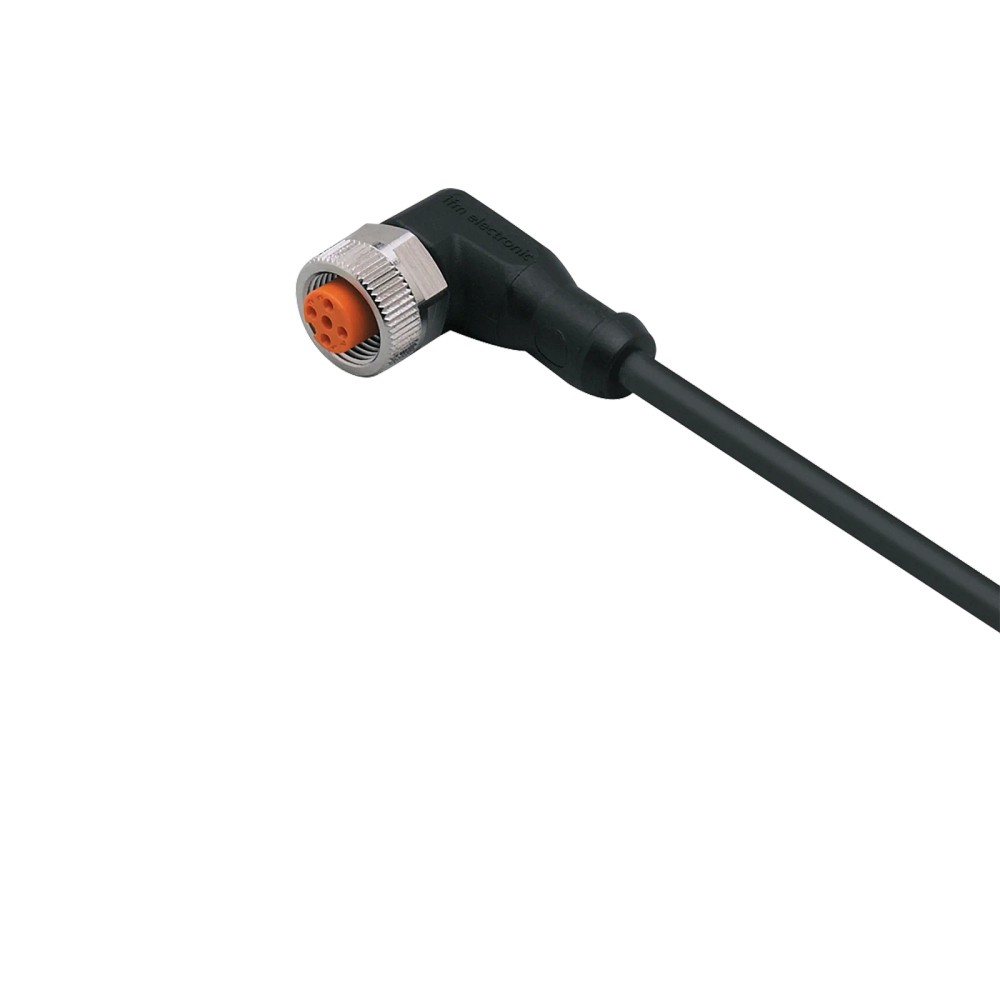

Imagem meramente ilustrativa

R$ 246,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC008
EAN: 4021179021296
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC008 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PUR IP69K"

Destaques do Produto

Comprimento

5 m

Conector

Fêmea M12 angular, codificação A, 4 contatos

Cabo

PUR, 4 x 0,34 mm², Ø 4,3 mm

Tensão de operação

10...36 V DC

Carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC008 IFM — Cabo de conexão com conector fêmea M12 angular, 5 m, PUR, IP65/IP67/IP68/IP69K

O EVC008 é um cabo de conexão IFM com conector fêmea M12 angular, destinado a conexões em sistemas de automação industrial. Possui 5 m de cabo PUR sem halogênio e sem silicone, com contatos dourados e proteção declarada IP65, IP67, IP68 e IP69K. A conexão elétrica do soquete é de 4 contatos, codificação A, e a função elétrica indicada é PNP.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC008
Tipo de conector	Fêmea, M12 angular, codificação A
Comprimento do cabo	5 m
Material do cabo	PUR, preto, sem halogênio; Ø 4,3 mm
Condutores	4 x 0,34 mm²
Proteção declarada	IP65, IP67, IP68 e IP69K
Contatos	4, banhados a ouro
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam cabo de 5 m e conector fêmea M12 angular, codificação A, com 4 contatos.
Instalações em que as condições ambientais e de conexão sejam compatíveis com as classes de proteção declaradas IP65, IP67, IP68 e IP69K.
Aplicações com deslocamentos e flexões dentro dos limites informados: ciclos de curvatura superiores a 5 milhões e raio mínimo de curvatura de 10 vezes o diâmetro do cabo.

⚠ Considere outro se precisa de:

Não especificado como incompatível com aplicações ou dispositivos determinados; confirme o pinout e os requisitos elétricos do equipamento antes da conexão.
Não exceda a tensão de operação de 10...36 V DC nem a capacidade de carga total de 4 A.
Não use fora da faixa de temperatura ambiente indicada: -25...90 °C, ou até 75 °C para cULus.

APLICAÇÕES E USO

Aplicação indicada pelo catálogo: conexão em sistemas de automação industrial e máquinas-ferramenta, incluindo cenários com refrigerantes e lubrificantes. A adequação depende das condições reais de instalação e da compatibilidade dos conectores.
Para instalações com flexão ou deslocamento, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de movimento informados: velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A ficha declara proteção IP65, IP67, IP68 e IP69K; não presuma a mesma proteção se o conector não estiver corretamente acoplado ou se a instalação divergir das condições do fabricante.

COMO ESCOLHER

Antes de comprar o EVC008 IFM — Cabo de conexão com conector fêmea M12 angular, 5 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC008 quando

A instalação exigir 5 m de cabo PUR e um conector fêmea M12 angular, codificação A, com 4 contatos, e os requisitos elétricos estiverem dentro de 10...36 V DC e 4 A de carga total.

Considere outro cabo quando

A aplicação exigir comprimento, formato ou codificação de conector diferentes, ou condições elétricas e ambientais fora dos limites declarados. Compare o pinout e os dados do dispositivo conectado antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Nome	Cabo de conexão com conector fêmea IFM EVC008	Identificação do produto na ficha do anúncio.
Modelo e SKU	EVC008	Código de identificação do produto.
GTIN	4021179021296	Identificador comercial informado.
Part number do anúncio	EVC008	Código priorizado nos dados básicos do anúncio.
Part number do catálogo	ADOAH043MSS0005H04	Código adicional presente nos dados do catálogo.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação informados no catálogo.
Função elétrica	PNP	Tipo de função elétrica informado; consulte o pinout para a ligação.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de operação declarada.
Capacidade de carga total	4 A	Limite total de carga informado.
Classe de proteção elétrica	II	Classe de proteção informada na ficha.

Conexões e condutores
Conexão do soquete	1 x M12, angular, codificação A	Formato e codificação da conexão fêmea.
Contatos do soquete	4, dourados	Quantidade e acabamento dos contatos.
Corpo do soquete	TPU, preto transparente	Material e aspecto declarados para o corpo do conector.
Bloqueio	Latão, niquelado	Material e acabamento do elemento de bloqueio.
Vedação	FKM	Material de vedação informado.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque informada para o aperto da conexão.
Cabo	5 m, PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha; não substitui a confirmação do pinout.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Classes declaradas na ficha; a proteção depende da instalação correta e das condições aplicáveis.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Limites declarados para temperatura ambiente.
Temperatura ambiente em movimento	-25...90 °C; cULus: até 75 °C	Limites declarados para o cabo em movimento.
Livre de silicone	Sim	Característica de material informada.
Livre de halogênio	Sim	Característica de material informada.
Certificações	cULus, CE, UKCA	Certificações listadas nos dados do catálogo.

Dados mecânicos e movimentação
Material do cabo	PUR	Material de revestimento informado.
Material do invólucro	TPU	Material informado para o invólucro do conector.
Material da porca	Latão, niquelado	Material e acabamento informados no catálogo.
Peso	144,7 g	Valor informado no catálogo.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas no catálogo.
Raio mínimo de curvatura	10 x o diâmetro do cabo	Raio mínimo informado; considerar o diâmetro de 4,3 mm do cabo.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção informado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições específicas associadas ao valor máximo informado.
Tolerância a dobras e deslocamentos	Sim	Característica declarada pelo catálogo.

Elementos de indicação
LEDs de diagnóstico	2 x LED amarelo (status de chaveamento); 1 x LED verde (em operação)	Indicações descritas nos dados do catálogo; confirme sua presença e função no conjunto instalado.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

• A função elétrica informada é PNP; a compatibilidade de sinal depende do pinout e dos requisitos do dispositivo conectado.

Conexões

Elétrica Cabo de 5 m, PUR, preto, sem halogênio, Ø 4,3 mm, 4 x 0,34 mm². Soquete fêmea M12 angular, codificação A, 4 contatos dourados. Tensão de operação: 10...36 V DC; carga total: 4 A. Verifique o pinout do equipamento antes de energizar.

Processo Conector elétrico M12 fêmea angular, codificação A. Não é informada conexão de processo mecânica; a compatibilidade mecânica depende do conector macho M12 correspondente e da codificação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector macho M12, codificação A, 4 contatos, e requisitos elétricos compatíveis com a ficha	✓	A conexão do cabo é fêmea M12 angular, codificação A, com 4 contatos. Confirme o pinout e a carga do circuito.
Circuito alimentado entre 10 e 36 V DC, com carga total de até 4 A	✓	Esses são os limites elétricos declarados para o produto.
Instalação que exige conexão com codificação diferente de A ou número de contatos diferente de 4	✗	A conexão especificada é M12, codificação A, com 4 contatos.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação. A compatibilidade deve ser confirmada pelo pinout e pelos requisitos elétricos do dispositivo.
Movimentação do cabo dentro dos dados de flexão informados	✓	A ficha declara mais de 5 milhões de ciclos de curvatura e raio mínimo de curvatura de 10 vezes o diâmetro do cabo; respeite também as condições de deslocamento indicadas.

INSTALAÇÃO

Como instalar o EVC008 IFM — Cabo de conexão com conector fêmea M12 angular, 5 m, PUR, IP65/IP67/IP68/IP69K

Desenergize o circuito antes de instalar ou desconectar o cabo.
Confirme que o conector do equipamento é macho M12, codificação A, com 4 contatos.
Verifique no datasheet o pinout do dispositivo e compare-o com os condutores; não deduza a função apenas pela cor dos fios.
Inspecione a face de conexão e a vedação antes do acoplamento; conecte sem forçar o alinhamento.
Aperte a conexão dentro da faixa informada de 0,6...1,5 Nm, observando também as instruções do equipamento conectado.
Instale o cabo sem exceder o raio mínimo de curvatura e os limites de temperatura, corrente e movimentação declarados.

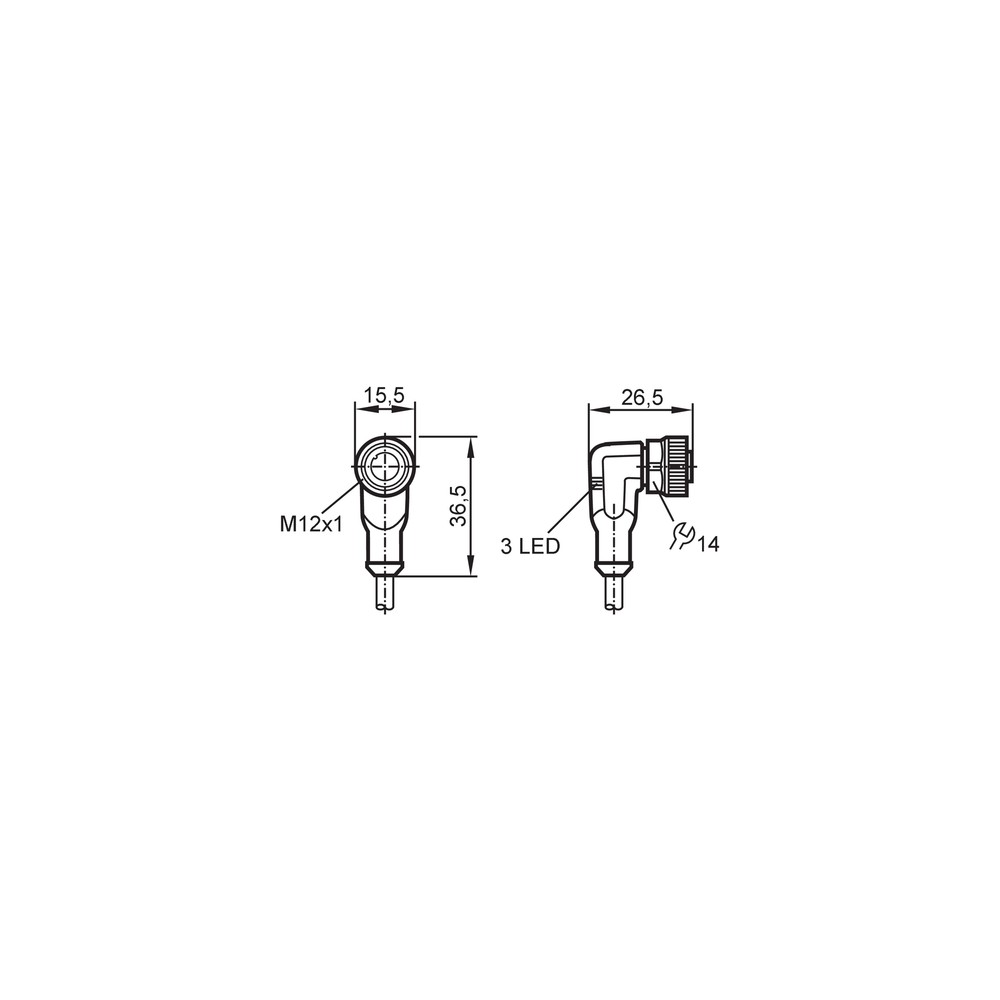

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe alimentação ou não sinaliza operação.	Conector não acoplado corretamente, pinout incompatível ou circuito fora da tensão de operação informada.	Desenergize o circuito, confira o acoplamento e compare o pinout do equipamento com o datasheet; meça a alimentação e confirme que está entre 10 e 36 V DC.
Sinal PNP ausente ou comportamento de chaveamento inesperado.	Pinagem ou função dos condutores incompatível com o dispositivo conectado.	Consulte o esquema elétrico do dispositivo e verifique continuidade e atribuição dos contatos, sem assumir que a cor do fio determina a função.
Intermitência durante movimentação do cabo.	Raio de curvatura inferior ao mínimo, torção acima do valor informado ou deslocamento fora das condições especificadas.	Inspecione o percurso e a região de flexão; compare com o raio mínimo de 10 vezes o diâmetro, o limite de torção de ±180 °/m e as condições de movimento da ficha.
Umidade ou contaminação na conexão.	Acoplamento incompleto, vedação danificada ou instalação incompatível com as condições de proteção declaradas.	Desenergize, inspecione a vedação e as faces de conexão e confira a montagem e as condições de uso no datasheet antes de recolocar o circuito em serviço.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC008 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC008 e para que tipo de conexão serve?

É um cabo de conexão com conector fêmea M12 angular, codificação A e 4 contatos. A ficha indica uso em automação industrial; confirme o pinout e os requisitos do equipamento conectado.

O que vem com o EVC008?

O produto é identificado como cabo de conexão com conector fêmea. A ficha não informa acessórios inclusos, portanto não é possível afirmar que outros componentes acompanhem o cabo.

Ele funciona com qualquer sensor ou equipamento M12?

Não é possível confirmar compatibilidade universal apenas pelo formato M12. O equipamento precisa ter conexão correspondente e codificação compatível, e o pinout e os requisitos elétricos devem ser conferidos.

Posso ligar este cabo em uma conexão M12 com codificação diferente de A?

A conexão especificada para o EVC008 é M12, codificação A, com 4 contatos. A ficha não indica compatibilidade com outras codificações.

O que verificar se o equipamento não liga depois da instalação?

Confira o acoplamento, o pinout e a tensão fornecida ao circuito. A faixa de operação declarada é de 10 a 36 V DC; faça as verificações com o circuito desenergizado quando for inspecionar a conexão.

O que pode causar falha intermitente quando o cabo se movimenta?

Uma causa possível é o cabo ser instalado com raio de curvatura menor que o mínimo indicado ou submetido a torção e movimento fora das condições especificadas. Inspecione o trajeto e compare com os limites do datasheet.

É melhor comprar este cabo ou montar a conexão com componentes avulsos?

O EVC008 é fornecido como cabo de conexão com conector fêmea. A ficha não descreve um kit de componentes avulsos equivalente; selecione outra solução somente após comparar comprimento, conexão, pinout e limites elétricos.

Quando devo escolher outro modelo de cabo?

Procure outra versão se precisar de comprimento, codificação, formato de conector ou quantidade de contatos diferentes. A ficha do EVC008 especifica 5 m e conector fêmea M12 angular, codificação A, com 4 contatos.

Como devo apertar e posicionar o conector na instalação?

Alinhe a conexão sem forçar e respeite a faixa de torque informada, de 0,6 a 1,5 Nm. Evite exceder o raio mínimo de curvatura indicado na ficha.

A ficha informa garantia ou procedência do EVC008?

Os dados fornecidos identificam a marca IFM, mas não informam condições de garantia ou procedência comercial. Consulte o datasheet e as informações do fornecedor para esses detalhes.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica da conexão M12, usada para selecionar um conector correspondente. (Ref.: conexão do soquete M12, codificação A)

PNP

Tipo de função elétrica indicado para o produto; a ligação deve seguir o pinout do equipamento. (Ref.: função elétrica PNP)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos, conforme as condições aplicáveis de instalação e ensaio. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de curvatura informado para a instalação do cabo. (Ref.: 10 x o diâmetro do cabo)

PUR

Material de revestimento especificado para o cabo. (Ref.: material do cabo PUR)
