Cabo Conector Fêmea M12 IFM EVC008

Pré-visualizar: EVC008 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR PNP IP69K

EVC008 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR PNP IP69K

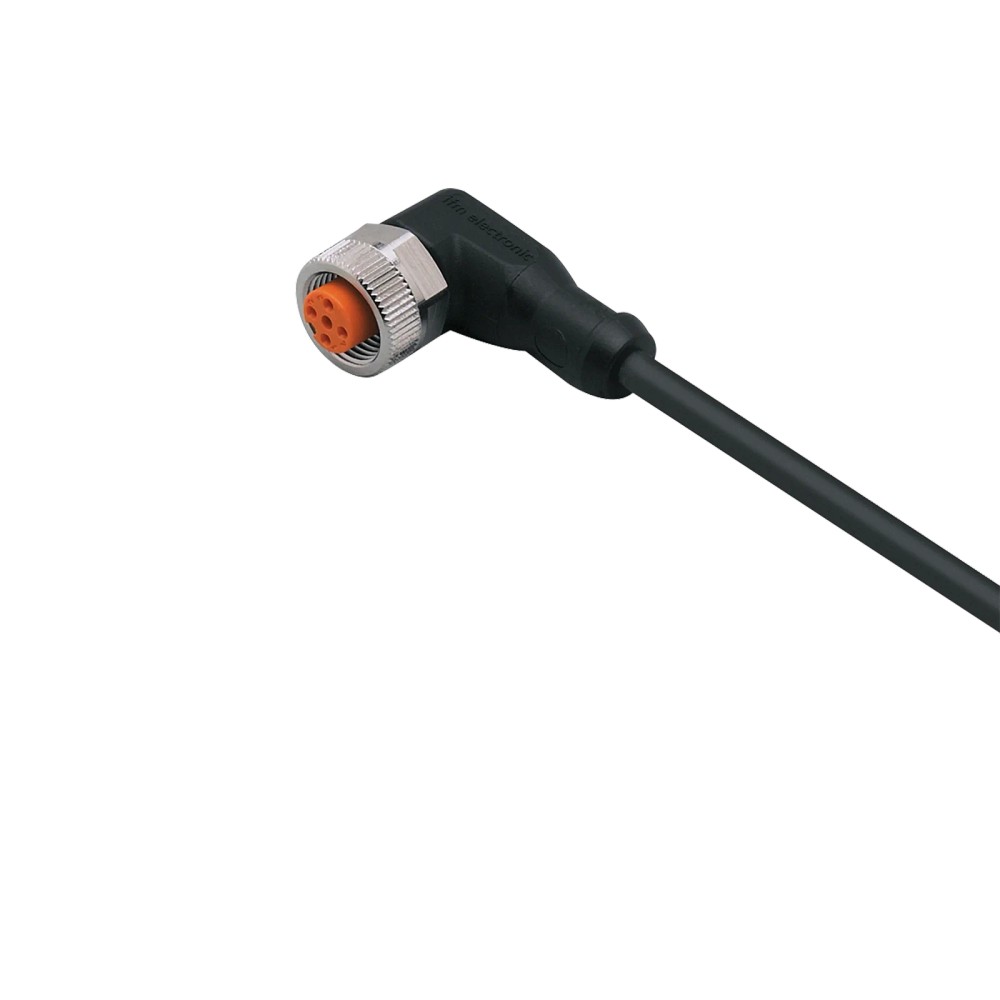

Imagem meramente ilustrativa

R$ 246,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC008
EAN: 4021179021296
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC008 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR PNP IP69K"

Destaques do Produto

Comprimento

5 m

Conector

M12 fêmea angular, codificação A, 4 contatos

Configuração elétrica

PNP

Cabo

PUR, 4 x 0,34 mm², Ø 4,3 mm

Proteção declarada

IP65, IP67, IP68 e IP69K

Condições elétricas

10...36 V DC; carga total máxima de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC008 IFM – Cabo de conexão com conector fêmea M12, 5 m, PUR, configuração PNP, IP65/IP67/IP68/IP69K

O EVC008 é um cabo de conexão de 5 m com conector fêmea M12 angular de 4 contatos, destinado à conexão em aplicações de automação industrial. Possui cabo em PUR sem halogênio, contatos dourados e configuração elétrica PNP. A ficha informa graus de proteção IP65, IP67, IP68 e IP69K, além de tolerância a dobras e deslocamentos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC008
Tipo de conexão	Conector fêmea M12 angular, codificação A
Contatos	4, banhados a ouro
Comprimento do cabo	5 m
Material do cabo	PUR, sem halogênio; Ø 4,3 mm
Configuração elétrica	PNP
Graus de proteção informados	IP65, IP67, IP68 e IP69K
Capacidade de carga total	4 A
Tensão de operação	10...36 V DC
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam cabo de 5 m com conector fêmea M12 angular, codificação A e 4 contatos, desde que a pinagem e a interface elétrica do dispositivo sejam compatíveis.
Aplicações que atendam às condições elétricas indicadas: 10...36 V DC e carga total máxima de 4 A.
Aplicações industriais, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme aplicação informada na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 5 m sem confirmar uma extensão ou variante apropriada.
Não conectar sem confirmar a pinagem e a compatibilidade elétrica do dispositivo; a designação PNP, por si só, não confirma compatibilidade com qualquer sensor ou equipamento.
Não exceder a carga total de 4 A, a tensão de operação informada ou os limites de temperatura aplicáveis.

APLICAÇÕES E USO

Aplicação declarada: conexão em automação industrial e máquinas-ferramenta, incluindo ambientes com refrigerantes e lubrificantes. Respeite a montagem e os graus de proteção declarados pelo fabricante.
Aplicação móvel declarada: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; também informa temperatura ambiente móvel de -25...90 °C, ou até 75 °C para cULus.
Possibilidade condicionada: conexão de dispositivos com interface M12 macho A de 4 contatos pode ser considerada somente após confirmar pinagem, tensão, carga e requisitos do equipamento. A ficha não declara protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o EVC008 IFM – Cabo de conexão com conector fêmea M12, 5 m, PUR, configuração PNP, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC008 quando

A instalação precisar de 5 m de cabo PUR, conector fêmea M12 angular codificado A com 4 contatos e condições elétricas dentro de 10...36 V DC e até 4 A de carga total. Confirme também a pinagem do equipamento conectado.

Considere outra configuração quando

O projeto exigir outro comprimento, outra codificação ou número de contatos, ou condições elétricas fora dos limites informados. A ficha não identifica modelos alternativos específicos; confirme a variante necessária no catálogo IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto.
Modelo	EVC008	Código do modelo indicado no anúncio.
SKU	EVC008	Identificação comercial do item.
GTIN	4021179021296	Identificador global informado na ficha.
Part number	ADOAH043MSS0005H04	Referência de peça no dataset do fabricante.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Usos declarados na ficha.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características explicitamente informadas.

Dados elétricos
Configuração/função elétrica	PNP	Configuração indicada no anúncio e na ficha.
Tensão de operação	10...36 V DC	Faixa de operação declarada.
Capacidade de carga total	4 A	Limite de carga total informado; não exceder.
Classe de proteção	II	Classificação indicada no dataset.

Conexões e condutores
Conector	1 x M12, angular; codificação A	Conexão elétrica do soquete indicada pelo fabricante.
Contatos do conector	4, dourados	Número e acabamento dos contatos declarados.
Cabo	5 m; PUR; sem halogênio; preto; Ø 4,3 mm	Construção e comprimento do cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Composição da seção de condutores informada.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Código de cores informado; consulte o esquema do fabricante para a atribuição elétrica.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para o bloqueio do conector.

Materiais e construção
Material do cabo	PUR	Material do revestimento do cabo.
Cor do cabo	Preto	Cor declarada para o cabo.
Material do corpo do conector	TPU, preto transparente	Material e acabamento descritos para o corpo.
Material do bloqueio/porca	Latão, niquelado	Material informado para o elemento de bloqueio.
Material da vedação	FKM	Material declarado para a vedação.
Contatos	Banhados a ouro	Acabamento de contato especificado.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68, IP69K	Classificações listadas na ficha; respeite as condições de montagem e aplicação do fabricante.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa informada, com limite específico para cULus.
Temperatura ambiente em movimento	-25...90 °C; cULus: até 75 °C	Faixa declarada para condição móvel.
Certificações	cULus, CE, UKCA	Certificações listadas no dataset.

Dados mecânicos e movimento
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões registradas no dataset; consultar desenho dimensional para identificar as referências geométricas.
Raio de flexão mínimo	10 x diâmetro do cabo	Limite mínimo declarado; considerar o diâmetro do cabo de 4,3 mm e não forçar curvaturas menores.
Esforço de torção	± 180 °/m	Valor de torção informado na ficha.
Ciclos de curvatura	> 5 milhões	Resistência a ciclos de curvatura declarada; depende das condições especificadas pelo fabricante.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite informado para a condição de deslocamento indicada.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; observar os limites de movimento e flexão informados.

Indicadores
LEDs	2 x LED amarelo (status de chaveamento); 1 x LED verde (em operação)	Indicadores descritos no dataset; confirme no datasheet a aplicabilidade à configuração exata do produto.

Dados logísticos
Peso	144,7 g	Peso indicado no dataset do produto.
Quantidade por embalagem	1 peça	Quantidade de embalagem informada.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O cabo é descrito com configuração elétrica PNP; confirme a pinagem e os requisitos do equipamento conectado.

Conexões

Elétrica Cabo de 5 m, 4 x 0,34 mm², PUR, conector fêmea M12 angular com codificação A e 4 contatos. Configuração elétrica PNP; tensão de operação de 10...36 V DC e capacidade de carga total de 4 A. A compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado.

Processo Não se aplica como conexão de processo. A conexão mecânica informada é um conector fêmea M12 angular, codificação A, com 4 contatos; verifique o encaixe correspondente no dispositivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, 4 contatos e pinagem compatível	✓	A ficha especifica conector fêmea M12 angular, codificação A, com 4 contatos; a pinagem e os requisitos elétricos ainda precisam ser conferidos.
Circuito dentro de 10...36 V DC e carga total de até 4 A	✓	Esses valores estão dentro dos limites elétricos informados para o cabo.
Circuito com tensão fora de 10...36 V DC ou carga total acima de 4 A	✗	A condição excede os limites declarados na ficha.
Dispositivo cuja pinagem, codificação ou número de contatos não corresponda ao conector informado	✗	A compatibilidade mecânica ou elétrica não pode ser presumida quando a interface diverge da conexão M12 A de 4 contatos.
Aplicação que exija um protocolo de comunicação específico	✗	A ficha não declara protocolo; confirme a compatibilidade com o fabricante do equipamento e o esquema de ligação.

INSTALAÇÃO

Como instalar o EVC008 IFM – Cabo de conexão com conector fêmea M12, 5 m, PUR, configuração PNP, IP65/IP67/IP68/IP69K

Confirme que o equipamento possui conexão compatível com M12 macho, codificação A e 4 contatos; valide a pinagem no esquema do fabricante.
Verifique se a aplicação elétrica está dentro de 10...36 V DC e se a carga total não excede 4 A.
Inspecione o cabo, o conector e a vedação antes da montagem; não utilize componentes danificados.
Alinhe a codificação do conector antes de acoplar e aperte o bloqueio dentro da faixa informada de 0,6...1,5 Nm.
Roteie o cabo sem exceder os limites de movimento aplicáveis e mantenha o raio de flexão mínimo de 10 vezes o diâmetro do cabo.
Após a instalação, confira o assentamento da conexão, a pinagem e o funcionamento do circuito conforme as instruções do equipamento conectado.

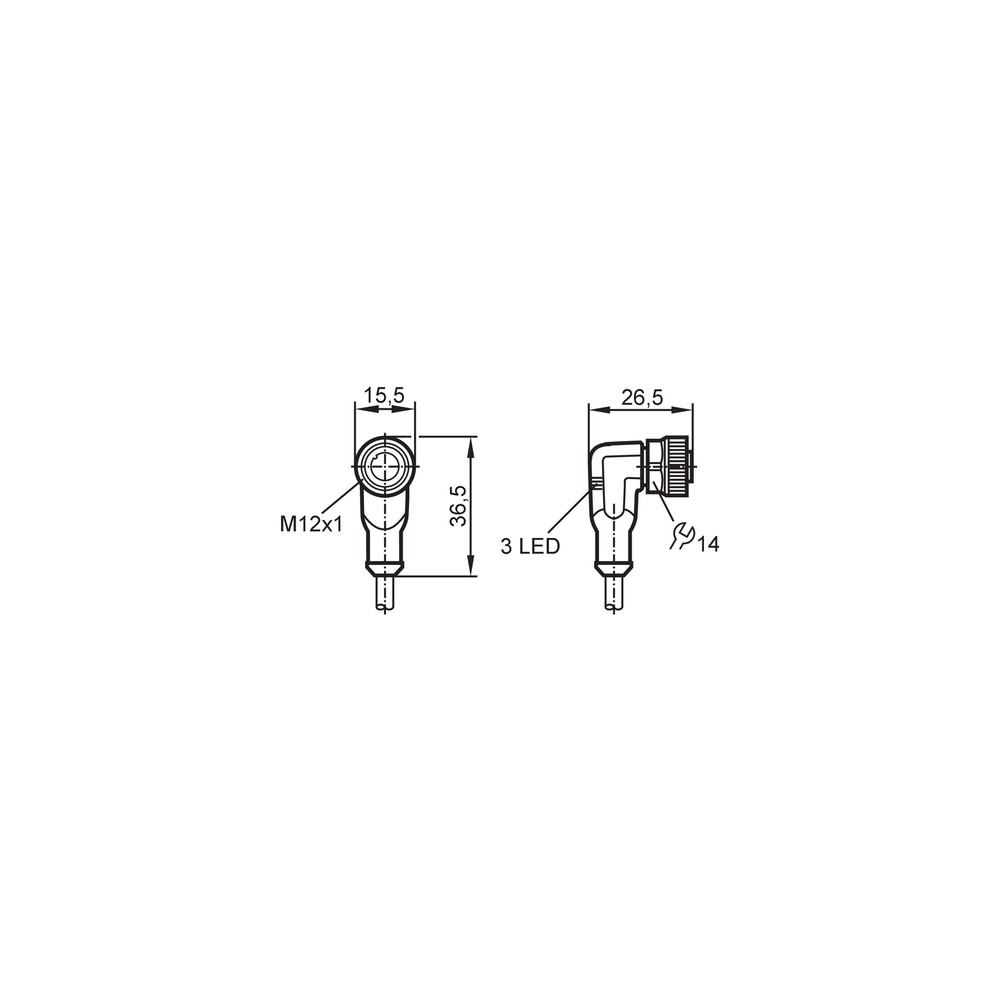

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comuta.	Possível divergência entre a pinagem do cabo e a do equipamento, alimentação fora da faixa indicada ou ligação incompatível com a configuração PNP.	Meça a alimentação no conector e compare a pinagem e a configuração elétrica com os documentos do dispositivo e do cabo.
A conexão apresenta interrupções durante o movimento.	Possível esforço sobre o cabo, curvatura inferior ao raio mínimo ou movimento além das condições declaradas.	Inspecione o percurso e o ponto de flexão; compare a instalação com o raio mínimo de 10 vezes o diâmetro e os limites de movimento da ficha.
Há umidade ou contaminação na interface após a instalação.	Conector mal acoplado, vedação danificada ou montagem fora das condições necessárias para alcançar a proteção declarada.	Verifique o estado da vedação, o alinhamento e o aperto do bloqueio; confirme as instruções de montagem do fabricante.
O conector não encaixa ou não trava corretamente.	Interface incompatível quanto a gênero, codificação ou número de contatos, ou desalinhamento durante o acoplamento.	Confirme que a contraparte é M12 macho, codificação A e 4 contatos; inspecione o alinhamento antes de reapertar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC008 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC008 e para que serve?

É um cabo de conexão IFM com conector fêmea M12 angular de 4 contatos, destinado a conexões em automação industrial. Tem 5 m e configuração elétrica PNP.

Com quais conectores e condições elétricas ele pode ser usado?

A conexão especificada é M12 fêmea angular, codificação A, com 4 contatos. A ficha informa operação de 10...36 V DC e carga total máxima de 4 A; confirme a pinagem do equipamento.

O produto acompanha algum acessório ou peça adicional?

A ficha informa embalagem com 1 peça e não lista acessórios adicionais. Confirme com o fornecedor o conteúdo efetivo da embalagem antes da compra.

Ele serve para uma conexão M12 com outra codificação ou número de contatos?

A ficha especifica codificação A e 4 contatos, portanto não é possível confirmar compatibilidade com outra codificação ou quantidade. Verifique a interface exata do equipamento antes de selecionar.

Posso usar o cabo acima de 4 A ou fora de 10...36 V DC?

Não; essas condições excedem os limites elétricos indicados na ficha. Se a aplicação exigir outros valores, selecione uma solução especificada para eles.

O cabo funciona com qualquer protocolo de comunicação?

A ficha não declara protocolos de comunicação. A compatibilidade depende da pinagem e dos requisitos elétricos do equipamento conectado.

O equipamento não comuta; o que devo verificar antes de trocar o cabo?

Confira primeiro a alimentação, a pinagem e a compatibilidade PNP do circuito. Verifique também a continuidade dos condutores e se a carga está dentro do limite declarado.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Pode haver curvatura excessiva ou esforço mecânico fora das condições informadas. Inspecione o trajeto e respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo.

Como escolher entre este cabo e uma versão de outro comprimento?

Escolha o EVC008 se 5 m atenderem ao trajeto e as demais interfaces forem compatíveis. Se precisar de outro comprimento, consulte a variante correspondente no catálogo IFM, pois esta ficha não especifica alternativas.

Que cuidados devo ter ao instalar o conector?

Alinhe a codificação antes de acoplar e aperte o bloqueio entre 0,6 e 1,5 Nm. Confirme a pinagem e evite exceder os limites de flexão e movimento aplicáveis.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de orientação mecânica da interface M12 indicado para este conector; deve corresponder à conexão do equipamento. (Ref.: conexão M12, codificação A)

PNP

Configuração elétrica declarada para o cabo; a compatibilidade depende também da pinagem e do circuito do dispositivo. (Ref.: configuração elétrica PNP)

Grau de proteção IP

Classificação de proteção declarada para o produto, sujeita às condições de montagem e uso do fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Limite de curvatura indicado para evitar flexão abaixo do especificado para o cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo PUR)
