Cabo de Conexão M12 IFM EVC007

Pré-visualizar: EVC007 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Pinos 2m LED

EVC007 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Pinos 2m LED

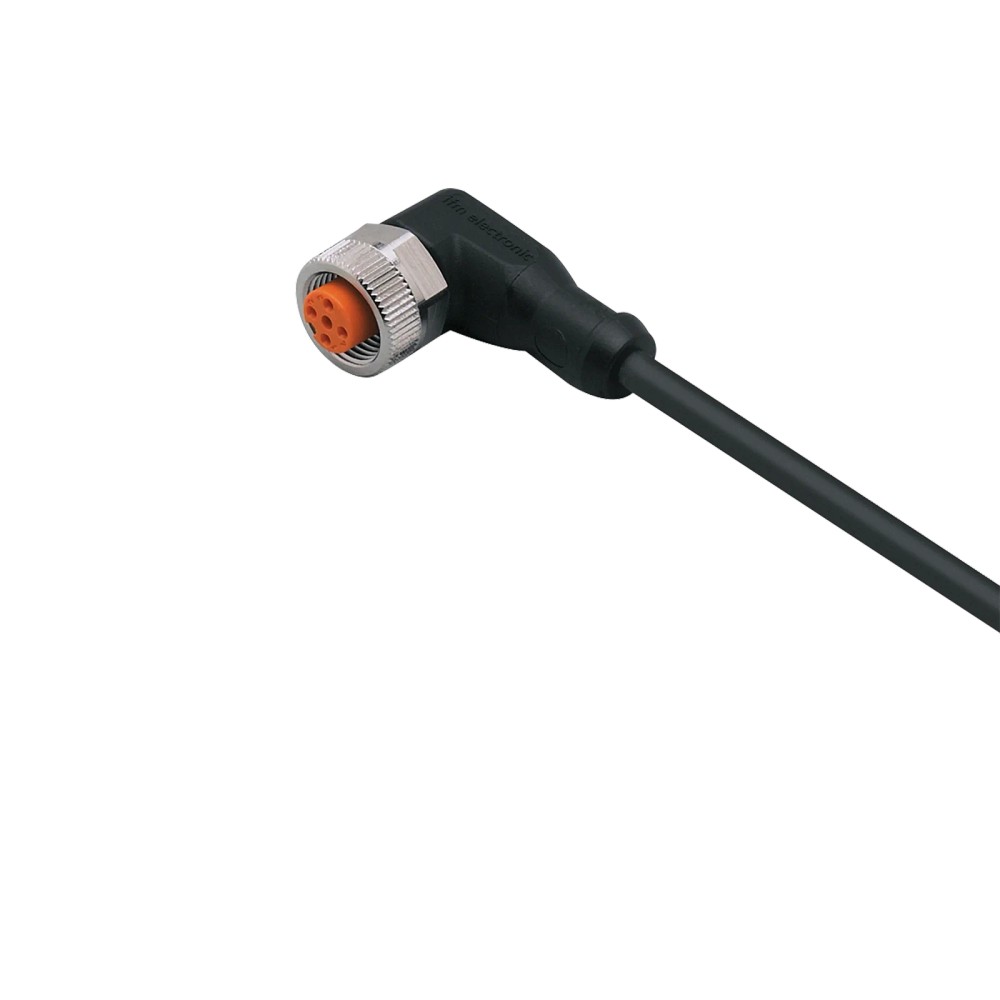

Imagem meramente ilustrativa

R$ 214,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC007
EAN: 4021179021289
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVC007 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Pinos 2m LED"

Destaques do Produto

Conector

M12 fêmea angular, codificação A, 4 contatos

Comprimento

2 m

Função elétrica

PNP

Tensão de operação

10...36 V DC

Corrente

Capacidade de carga total de 4 A

Revestimento e proteção

PUR; IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 angular IFM EVC007, 4 pinos, 2 m, com LEDs

O IFM EVC007 é um cabo de conexão com conector fêmea M12 angular de 4 pinos, destinado à conexão de componentes em aplicações industriais e de automação. Possui cabo PUR de 2 m, indicação por LEDs e função elétrica PNP. Sua proteção especificada é IP65, IP67, IP68 e IP69K; os contatos são banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC007
Conector	M12 fêmea angular, codificação A, 4 contatos
Comprimento do cabo	2 m
Função elétrica	PNP
Material e construção do cabo	PUR, preto, Ø 4,3 mm; 4 x 0,34 mm²
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Indicação	1 LED verde para operação e 2 LEDs amarelos para status de chaveamento

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam cabo de conexão com conector fêmea M12 angular, codificação A e 4 contatos.
Aplicações dentro da tensão de operação de 10...36 V DC e da capacidade de carga total de 4 A.
Máquinas-ferramentas e aplicações com refrigerantes e lubrificantes, conforme aplicação informada na ficha; confirmar a compatibilidade do equipamento e as condições reais de exposição.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão necessária não for M12 fêmea angular, codificação A, com 4 contatos.
Não utilizar fora da tensão de operação especificada de 10...36 V DC ou acima da capacidade de carga total de 4 A.
Não tratar a classificação IP como autorização para qualquer condição de instalação: selecionar a proteção conforme a exposição e os requisitos do conjunto, consultando o datasheet.

APLICAÇÕES E USO

Aplicação informada: conexão em sistemas de automação industrial, observando a função PNP, a tensão de operação e a capacidade de carga especificadas.
Aplicação informada: máquinas-ferramentas; a ficha também identifica uso com refrigerantes e lubrificantes. A adequação depende das condições reais de exposição e dos requisitos do equipamento.
Possibilidade inferida: ligação entre um dispositivo com conexão compatível e um circuito de controle, desde que a interface M12, a pinagem e os requisitos elétricos sejam confirmados na documentação dos equipamentos.
Limitações: não exceder a tensão de operação de 10...36 V DC nem a capacidade de carga total de 4 A. Para aplicações móveis, respeitar as condições de movimento e o raio de flexão mínimo indicados.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 angular IFM EVC007, 4 pinos, 2 m, com LEDs, verifique estes pontos:

Escolha o EVC007 quando

A interface requerida for M12 fêmea angular, codificação A, de 4 contatos, o comprimento necessário for 2 m e a aplicação estiver dentro dos limites elétricos especificados. Considere também a função PNP, o cabo PUR e os graus de proteção informados.

Procure outra configuração quando

A interface exigir outro gênero ou orientação de conector, outra codificação, outro número de contatos ou outro comprimento. Verifique também a compatibilidade elétrica do equipamento conectado: a ficha identifica a função PNP e os limites de tensão e carga, mas não lista os dispositivos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	ifm / IFM	Marca informada no anúncio e na ficha do produto.
Modelo e SKU	EVC007	Identificação do produto.
GTIN	4021179021289	Código de identificação comercial.
Part number do anúncio	EVC007	Identificação informada nos dados primários do anúncio.
Part number do catálogo	ADOAH043MSS0002H04	Código informado nos dados do catálogo associados ao GTIN.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Área de aplicação
Aplicações informadas	Aplicações industriais e de automação industrial; máquinas-ferramentas; aplicações com refrigerantes e lubrificantes	Usos indicados na ficha; validar a adequação às condições específicas da instalação.

Conexão elétrica
Conector	1 x M12 fêmea, angular, codificação A	Configuração mecânica da conexão.
Contatos	4, banhados a ouro	Número e acabamento dos contatos do conector.
Cabo	2 m, PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e comprimento informados para o cabo.
Função elétrica	PNP	Função elétrica indicada na ficha; verificar a correspondência com o dispositivo conectado.
Tensão de operação	10...36 V DC	Faixa de tensão especificada.
Capacidade de carga total	4 A	Limite de carga total informado; não exceder.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para o bloqueio da conexão; consultar o datasheet para a montagem correta.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida na ficha; confirmar a atribuição dos pinos no datasheet.

Displays / elementos de operação
Display de operação	1 x LED, verde	Indicação de operação especificada.
Display de status de chaveamento	2 x LED, amarelo	Indicação de status de chaveamento especificada.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados para o produto; observar condições e montagem descritas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente móvel	-25...90 °C	Faixa indicada para condição móvel.
Limite cULus de temperatura	Até 75 °C	A ficha apresenta o aviso cULus: ...75 °C.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Classe de proteção	II	Classe de proteção especificada.

Dados mecânicos
Material do revestimento do cabo	PUR	Material declarado para o revestimento.
Material do invólucro	TPU	Material especificado para o corpo do conector.
Material da porca de bloqueio	Latão, niquelado	Material e acabamento especificados para o bloqueio.
Material da vedação	FKM	Material especificado para a vedação.
Raio de flexão mínimo em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro do cabo de 4,3 mm.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha; observar as condições de ensaio e aplicação do fabricante.
Esforço de torção	± 180 °/m	Valor de torção especificado por metro.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha; não substitui os limites de curvatura e movimento.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento explicitamente associadas ao valor informado.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas no catálogo.
Peso	86 g	Peso informado no catálogo.

Dados de confiabilidade
MTTF	20.027 anos	Valor informado no catálogo; não representa duração garantida de uso.

Documentação e classificação
NCM	8544.42.00	Classificação informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; não presumir compatibilidade com protocolos específicos.

• Compatibilidade de conexão identificada: conector fêmea M12 angular, codificação A, 4 contatos. A compatibilidade mecânica não confirma, por si só, compatibilidade elétrica.

Conexões

Elétrica Cabo de 2 m em PUR, preto, Ø 4,3 mm, 4 x 0,34 mm²; função elétrica PNP; tensão de operação de 10...36 V DC; capacidade de carga total de 4 A. Conector fêmea M12 angular, codificação A, 4 contatos dourados. Confirmar pinagem e requisitos elétricos do dispositivo conectado no datasheet.

Processo Conector elétrico M12 fêmea angular, codificação A, de 4 contatos. Não há conexão de processo fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, 4 contatos, e requisitos elétricos compatíveis com a ficha	✓	A ficha especifica conector fêmea M12 angular, codificação A, com 4 contatos. A compatibilidade elétrica do equipamento deve ser confirmada separadamente.
Equipamento que requer conector M12 fêmea, outra codificação ou número de contatos diferente	✗	A configuração mecânica indicada para este cabo é M12 fêmea angular, codificação A, com 4 contatos.
Circuito que exige tensão fora de 10...36 V DC ou carga total superior a 4 A	✗	Esses requisitos excedem os limites elétricos informados para o produto.
Integração em que o protocolo de comunicação precisa estar previamente confirmado	✗	A ficha não informa protocolo de comunicação; confirme a interface no datasheet e na documentação do dispositivo conectado.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 angular IFM EVC007, 4 pinos, 2 m, com LEDs

Confirme no datasheet e no equipamento a conexão requerida: M12 fêmea angular, codificação A, 4 contatos; confira também a compatibilidade elétrica separadamente.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector, a vedação e o cabo; não instale se houver dano visível.
Conecte ao correspondente compatível e aperte o bloqueio dentro da faixa de torque informada de 0,6...1,5 Nm.
Disponha o cabo respeitando o raio de flexão mínimo de 10 vezes o diâmetro do cabo e evitando exceder os limites de movimento especificados.
Energize e verifique a operação e as indicações dos LEDs; confirme o funcionamento do conjunto conforme a documentação do dispositivo conectado.

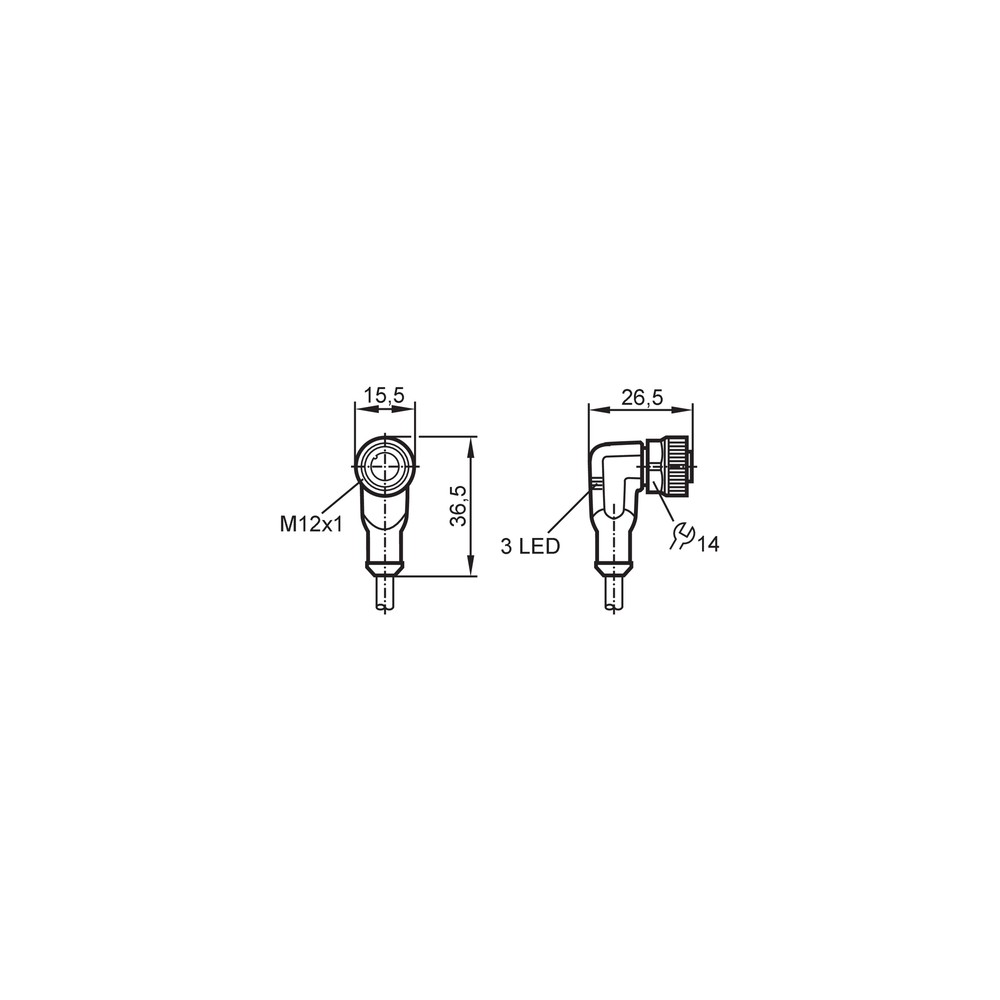

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não indica operação.	Conexão incompleta, incompatibilidade elétrica ou ausência de alimentação dentro da faixa especificada.	Desenergize o circuito; confira o acoplamento do conector, a alimentação de 10...36 V DC e a compatibilidade elétrica com o equipamento.
O status de chaveamento não aparece nos LEDs amarelos.	O estado de chaveamento esperado pode não estar presente, ou pode haver incompatibilidade de ligação ou falha no circuito conectado.	Compare o estado do circuito e a ligação com o datasheet do cabo e do dispositivo; não conclua que o cabo está defeituoso apenas pela indicação.
Há interrupção ou instabilidade na conexão durante movimentação.	Raio de curvatura inferior ao mínimo, esforço mecânico excessivo ou dano no cabo/conector.	Inspecione o percurso e o cabo; confirme raio de flexão de pelo menos 10 vezes o diâmetro e compare a aplicação móvel com os limites especificados.
Há entrada de contaminantes ou perda de vedação no ponto de conexão.	Conector mal acoplado, bloqueio inadequado, vedação danificada ou instalação fora das condições previstas.	Desenergize, inspecione a vedação e o acoplamento e confira o torque de aperto indicado; consulte o datasheet para as condições de proteção aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC007 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC007 e para que serve?

É um cabo de conexão com conector fêmea M12 angular de 4 contatos e comprimento de 2 m. É indicado para conexões em aplicações industriais, conforme os requisitos elétricos e mecânicos do equipamento.

O EVC007 tem conector M12 reto ou angular?

O conector é M12 fêmea angular, com codificação A e 4 contatos. Confirme que o equipamento correspondente aceita essa configuração mecânica.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão EVC007. Não há acessórios adicionais listados.

Este cabo serve para qualquer sensor M12?

Não é possível afirmar compatibilidade com qualquer sensor M12. A conexão especificada é M12 fêmea angular, codificação A, com 4 contatos; confira também a pinagem, a função PNP e os requisitos elétricos do sensor.

Posso usar o EVC007 em uma aplicação que exige mais de 4 A?

Não; a capacidade de carga total indicada é 4 A. Para uma exigência superior, selecione uma solução cuja especificação elétrica atenda à carga.

O que verificar se o LED de operação verde não acender?

Verifique o acoplamento, a alimentação e se o circuito está dentro da faixa de 10...36 V DC. Confirme também a compatibilidade elétrica e a ligação no datasheet do equipamento conectado antes de substituir o cabo.

O que pode causar falha intermitente quando o cabo se movimenta?

Uma causa possível é curvatura abaixo do raio mínimo ou esforço mecânico que exceda as condições especificadas. Inspecione o percurso, o cabo e o conector e compare o movimento real com os limites do datasheet.

Devo escolher este cabo ou comprar componentes separados?

O EVC007 é o cabo de conexão especificado como uma peça, com conector e cabo de 2 m. Se a instalação exigir outro comprimento, outra orientação ou outra configuração de contatos, procure um cabo com essa configuração.

Como devo instalar o conector e acomodar o cabo?

Faça a conexão desenergizada e aperte o bloqueio dentro da faixa de 0,6...1,5 Nm. Na aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo e siga o datasheet.

Este cabo tem uma certificação de temperatura cULus específica?

A ficha apresenta o aviso cULus: até 75 °C, embora também informe faixa ambiente de -25...90 °C. Considere o limite indicado para cULus quando aplicável e consulte o datasheet para a condição de uso.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12; deve corresponder à conexão do dispositivo para o acoplamento mecânico.

PNP

Função elétrica indicada para o cabo; deve ser compatível com a configuração do circuito conectado. (Ref.: Função elétrica: PNP)

Grau de proteção IP

Classificação declarada para proteção contra ingresso, aplicável conforme as condições de instalação e especificações do fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, relacionado ao diâmetro do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total informado para a conexão; não deve ser excedido. (Ref.: 4 A)
