EVC006 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR IP69K

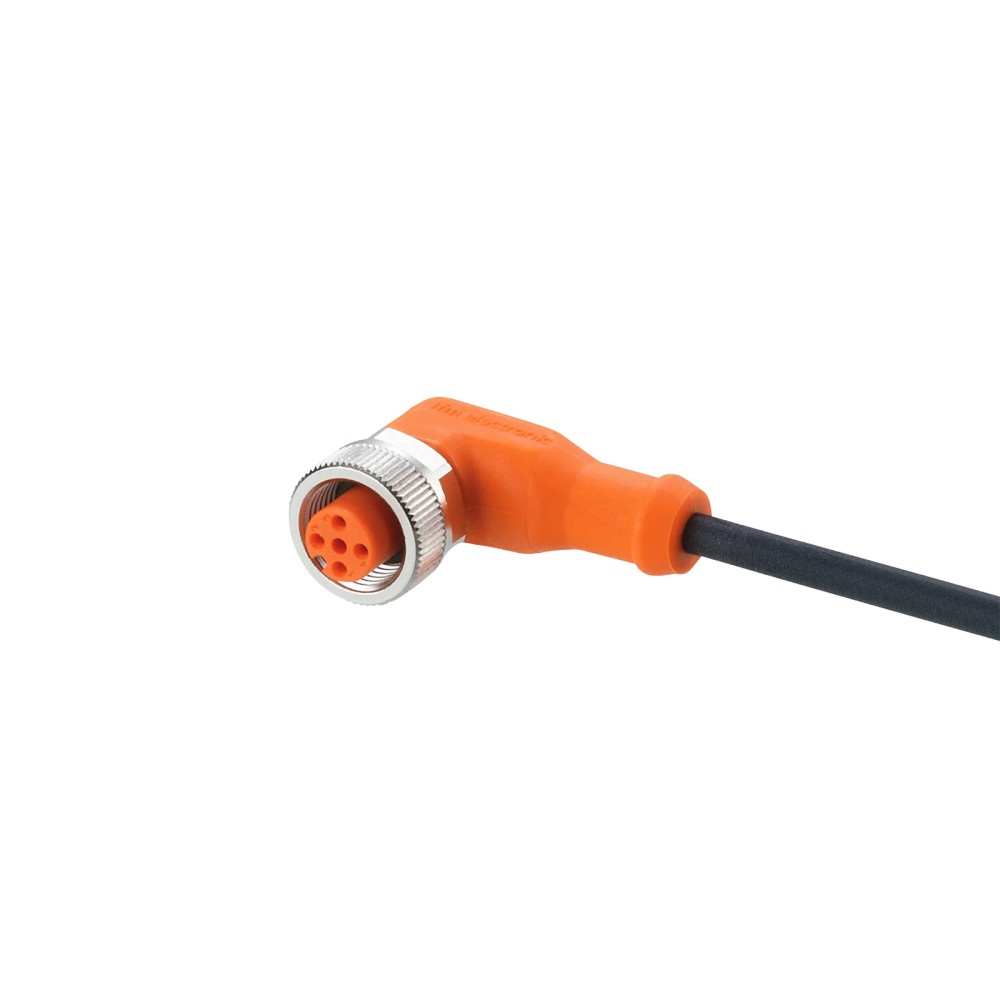

Imagem meramente ilustrativa

R$ 257,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC006
EAN: 4021179021272
NCM do produto: 85444200

Destaques do Produto Conexão M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVC006 IFM - Cabo Conector Fêmea M12 Automação Industrial 10m PUR IP69K"

Destaques do Produto

Conexão

M12 fêmea angular, codificação A

Comprimento

10 m

Contatos

4, banhados a ouro

Revestimento

PUR, sem silicone e sem halogênio

Proteção declarada

IP65, IP67, IP68 e IP69K

Limites elétricos informados

Até 250 V AC, até 300 V DC e 4 A por contato

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC006 IFM — Cabo conector fêmea M12 angular, 10 m, PUR, IP69K

O EVC006 é um cabo de conexão com conector fêmea M12 angular, destinado à conexão de componentes em aplicações industriais e de automação. Tem 10 m de comprimento, revestimento em PUR e grau de proteção especificado como IP65, IP67, IP68 e IP69K. Seus quatro contatos são banhados a ouro; o cabo é isento de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC006
Conector	1 x M12 fêmea, angular, codificação A
Comprimento do cabo	10 m
Número de contatos	4
Seção transversal	4 x 0,34 mm²
Material do cabo	PUR, sem halogênio
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão	Até 250 V AC; até 300 V DC conforme dados do produto
Corrente por contato	4 A
Faixa de temperatura ambiente móvel	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes industriais com interface M12 fêmea compatível, codificação A e quatro contatos, após validação do pinout do equipamento.
Aplicações industriais e de automação, incluindo máquinas-ferramenta e ambientes associados a refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que requerem cabo de 10 m, revestimento PUR e as classes de proteção indicadas, desde que a conexão montada preserve a vedação especificada.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector macho, outra codificação, quantidade de contatos ou pinout diferente; validar a interface do dispositivo antes da conexão.
Não exceder os limites elétricos informados: até 250 V AC, até 300 V DC e 4 A por contato.
Não presumir que a classificação IP do cabo conectado se aplica à instalação se o acoplamento, a vedação ou a montagem não estiverem corretamente executados.

APLICAÇÕES E USO

Uso em conexões de equipamentos de automação industrial quando a interface requerida é M12 fêmea angular, codificação A, com quatro contatos e pinout compatível.
Aplicação em máquinas-ferramenta e em ambientes associados a refrigerantes e lubrificantes: cenários citados na descrição do produto. A ficha não detalha a compatibilidade com fluidos específicos.
Possibilidade de instalação em trecho móvel conforme os limites declarados de temperatura, velocidade, aceleração e raio mínimo de curvatura; validar a configuração real com a documentação do fabricante.
As classes IP declaradas aplicam-se conforme as condições especificadas pelo fabricante e dependem de conexão e montagem corretas; não presumir proteção do conjunto instalado sem essa validação.

COMO ESCOLHER

Antes de comprar o EVC006 IFM — Cabo conector fêmea M12 angular, 10 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC006 quando

A aplicação exigir um cabo de conexão de 10 m com conector fêmea M12 angular, codificação A e quatro contatos, além de revestimento PUR e proteção declarada IP65, IP67, IP68 e IP69K.

Confirme antes de especificar

Compare o gênero e a codificação do conector, o número de contatos e o pinout com o equipamento. Verifique também os limites elétricos, o ambiente e o comprimento necessário.

Busque outra configuração quando

A interface requerida não for M12 fêmea angular de codificação A com quatro contatos, ou quando comprimento, pinout ou limites elétricos exigidos forem diferentes dos dados deste produto. A ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea EVC006	Identificação do produto na ficha.
Marca	ifm / ifm electronic	Fabricante indicado nos dados do produto.
Modelo e SKU	EVC006	Código de identificação comercial.
GTIN	4021179021272	Identificador comercial informado.
Part number	EVC006; o dataset de catálogo também registra ADOAH040MSS0010H04	O anúncio prioriza EVC006; o catálogo associado apresenta também o código ADOAH040MSS0010H04.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários citados na descrição do produto.

Dados elétricos
Tensão de operação do anúncio	< 250 V AC	Valor apresentado nos atributos prioritários do anúncio.
Tensão máxima AC	250 V AC	Limite registrado nos dados de catálogo.
Tensão máxima DC	300 V DC	Limite registrado nos dados de catálogo.
Corrente por contato	4 A	Valor declarado por contato.
Número de contatos	4	Quantidade de contatos do conector.
Seção transversal do cabo	4 x 0,34 mm² (42 x Ø 0,1 mm)	Configuração dos condutores indicada na ficha.
Categoria de isolamento	II	Classificação declarada nos dados do produto.

Conexões e construção
Conexão do soquete	1 x M12, angular	Configuração e formato da conexão.
Tipo de conector	Fêmea M12	Gênero indicado no anúncio.
Codificação	A	Codificação declarada no catálogo; conferir também o dispositivo correspondente.
Rosca	M12x1	Especificação mecânica da conexão.
Tamanho da chave	14 mm	Dimensão informada para a chave.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.
Material dos contatos	Dourado	Material/acabamento registrado na ficha.
Bloqueio e porca	Latão niquelado	Material declarado para os componentes de bloqueio e porca.
Material do invólucro	TPU	Material registrado para o invólucro.
Cor do corpo do conector	Laranja	Cor informada nos atributos do anúncio.
Cor do cabo	Preto	Cor informada nos dados de catálogo.
Acabamento	Metálico	Descrição de acabamento presente nos atributos do anúncio.
Material de vedação	FKM	Material declarado para a vedação.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões registradas no catálogo.

Cabo e propriedades do material
Comprimento	10 m	Comprimento nominal informado.
Material do cabo	PUR	Material do revestimento declarado.
Diâmetro do cabo	4,3 mm	Diâmetro registrado no catálogo.
Isento de silicone	Sim	Característica declarada.
Isento de halogênio	Sim	Característica declarada.
Raio de flexão mínimo	10 x o diâmetro do cabo	Mínimo informado; aplicar conforme a condição de instalação e o movimento do cabo.
Esforço de torção	± 180°/m	Valor declarado para torção.
Ciclos de curvatura	> 5 milhões	Valor registrado para ciclos de curvatura; consultar as condições de ensaio do fabricante.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite declarado sob as condições indicadas.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes declaradas para o produto; a proteção efetiva depende da conexão e montagem adequadas.
Temperatura ambiente móvel	-25 a 90 °C	Faixa declarada para operação móvel.
Temperatura ambiente cULus	Até 75 °C	Condição registrada para cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa registrada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação declarada para condições de armazenamento.
Certificações	CE, cULus, UKCA	Certificações registradas nos dados do catálogo; considerar as condições aplicáveis do fabricante.

Dados físicos e fornecimento
Peso	291 g	Peso registrado para o produto.
Quantidade da embalagem	1 peça	Quantidade indicada no catálogo.
Torque	0,6 a 1,5 Nm	Faixa informada nos dados do produto; observar as instruções do fabricante para o acoplamento.
NCM	8544.42.00	Classificação fiscal registrada no contexto do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade depende da interface elétrica, codificação e pinout do dispositivo conectado.

Conexões

Elétrica Cabo de conexão com conector M12 fêmea, codificação A, quatro contatos e seção transversal de 4 x 0,34 mm². Limites informados: até 250 V AC, até 300 V DC e 4 A por contato. Confirmar pinout e requisitos elétricos do equipamento antes da ligação.

Processo Conector M12 fêmea angular, rosca M12x1. Compatibilidade mecânica exige conector correspondente e acoplamento adequado; a conexão mecânica, por si só, não confirma compatibilidade elétrica ou de sinal.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho, codificação A, quatro contatos e pinout compatível	✓	A ficha identifica conector fêmea M12 angular, codificação A e quatro contatos. Pinout e requisitos elétricos do equipamento ainda devem ser conferidos.
Equipamento com conector M12 fêmea ou que exija cabo com extremidade macho	✗	O gênero do conector informado para este produto é fêmea; a interface mecânica não corresponde.
Circuito dentro dos limites informados de tensão e corrente por contato	✓	A ficha informa até 250 V AC, até 300 V DC e corrente de 4 A por contato; também é necessário verificar o pinout e as condições do circuito.
Circuito que exceda 250 V AC, 300 V DC ou 4 A por contato	✗	O requisito ultrapassa ao menos um limite elétrico informado para o produto.
Uso em ambiente com exposição a refrigerantes ou lubrificantes em aplicação industrial	✓	Esse tipo de aplicação é mencionado na descrição do produto; avaliar a compatibilidade específica do fluido e as condições de montagem, pois não são detalhadas.
Instalação que requer outra codificação, quantidade de contatos ou pinout	✗	A configuração declarada é codificação A e quatro contatos; não há evidência de compatibilidade com outras configurações.

INSTALAÇÃO

Como instalar o EVC006 IFM — Cabo conector fêmea M12 angular, 10 m, PUR, IP69K

Confirme que o equipamento possui receptáculo M12 macho compatível, codificação A, quatro contatos e pinout correspondente.
Verifique que tensão e corrente do circuito não excedem os limites informados para o cabo e os contatos.
Planeje o trajeto e o comprimento de 10 m, evitando esforço mecânico não previsto para a aplicação.
Respeite o raio de flexão mínimo declarado de 10 vezes o diâmetro do cabo; considere os limites de movimento caso a instalação seja móvel.
Alinhe os conectores antes do acoplamento e aperte conforme a faixa de torque informada e as orientações do fabricante.
Após a instalação, confira o acoplamento, a vedação e a continuidade elétrica; valide a proteção IP do conjunto instalado conforme as condições aplicáveis.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não reconhece o sinal ou não opera após a conexão.	Pinout incompatível, codificação ou interface do dispositivo diferente, ou acoplamento incompleto.	Compare a codificação e o pinout nos documentos dos dois dispositivos; confira o assentamento do conector e a continuidade dos condutores.
A conexão apresenta aquecimento ou funcionamento intermitente sob carga.	Corrente acima do limite declarado por contato, contato mal acoplado ou conexão elétrica inadequada.	Meça a corrente do circuito, confira o limite de 4 A por contato e inspecione o acoplamento e os contatos.
Há entrada de umidade na conexão montada.	Acoplamento incompleto, vedação danificada ou montagem em condições que não preservam a proteção IP.	Inspecione a vedação e o estado das superfícies de acoplamento; confirme a montagem e as condições exigidas para a classe IP.
O cabo apresenta dano ou falha quando submetido a flexão ou movimento.	Raio de curvatura inferior ao mínimo declarado ou movimento acima dos limites informados para a aplicação.	Inspecione o trajeto e meça o raio de curvatura; compare velocidade, aceleração e curso com os dados do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC006 — PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC006 e com que tipo de equipamento ele pode ser usado?

É um cabo de conexão com conector fêmea M12 angular, codificação A e quatro contatos. Pode ser usado com equipamento cuja conexão, pinout e requisitos elétricos sejam compatíveis.

O que vem com o produto?

O catálogo informa embalagem com uma peça. A ficha não lista acessórios inclusos.

O EVC006 pode ser ligado a qualquer conector M12?

Não. É necessário verificar gênero, codificação, número de contatos e pinout; a compatibilidade mecânica M12 não garante compatibilidade elétrica.

Ele serve para circuitos com tensão ou corrente acima dos valores informados?

Não se deve especificá-lo acima dos limites declarados: até 250 V AC, até 300 V DC e 4 A por contato. Confirme também as condições do circuito no datasheet.

Este cabo serve para equipamentos que exigem conector macho?

Não, pois o conector deste produto é fêmea. A ficha não fornece uma versão alternativa específica.

Posso usar o cabo em um ambiente fora da faixa de temperatura indicada?

A ficha informa -25 a 90 °C para temperatura ambiente móvel e uma condição cULus de até 75 °C. Não é possível confirmar adequação fora dessas condições sem consultar o fabricante.

O equipamento parou de funcionar depois que conectei o cabo; o que verifico antes de substituí-lo?

Verifique primeiro codificação, pinout, acoplamento e continuidade dos condutores. Confirme também se tensão e corrente estão dentro dos limites declarados.

A conexão está permitindo entrada de umidade; o cabo está com defeito?

Não necessariamente; montagem incompleta ou vedação inadequada também pode comprometer a proteção. Inspecione o acoplamento e a vedação antes de concluir que é necessário substituir o cabo.

Devo comprar este cabo ou montar a conexão com componentes avulsos?

O EVC006 é um cabo de conexão de 10 m com conector fêmea instalado, informado como uma peça por embalagem. A ficha não descreve componentes avulsos nem inclui acessórios.

Que cuidado devo tomar durante a instalação?

Alinhe os conectores antes de acoplar, confira o pinout e respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo. Para montagem, consulte também as instruções do fabricante e a faixa de torque informada.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12; deve corresponder à interface do equipamento. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para proteção do produto contra ingresso de partículas e água, condicionada à montagem especificada. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material de revestimento do cabo indicado na ficha. (Ref.: material do cabo PUR)

Raio mínimo de flexão

Limite mínimo de curvatura indicado para orientar o trajeto do cabo e evitar flexão abaixo do valor especificado. (Ref.: 10 x diâmetro do cabo)

Corrente por contato

Valor de corrente declarado para cada contato; deve ser considerado na verificação do circuito. (Ref.: 4 A por contato)
