Cabo Conector Fêmea M12 IFM 5m

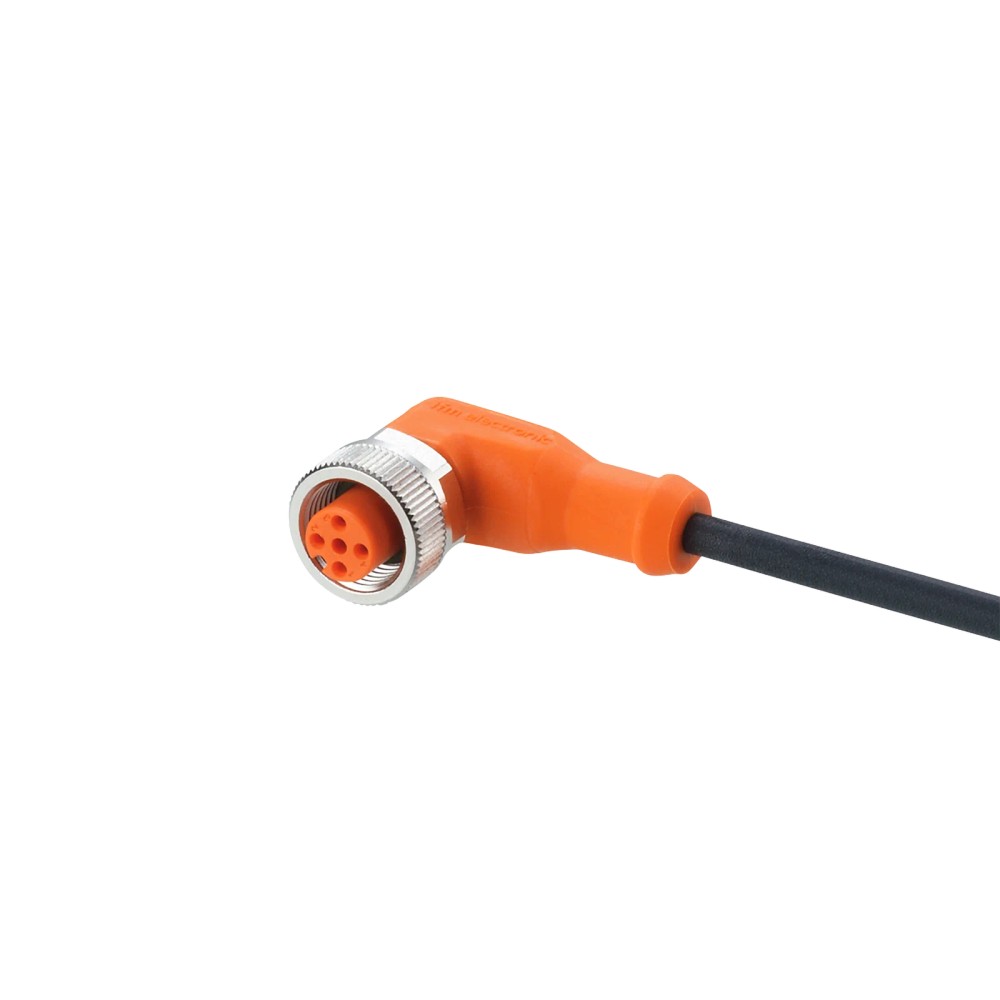

Pré-visualizar: EVC005 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR IP69K

EVC005 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR IP69K

Imagem meramente ilustrativa

R$ 208,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC005
EAN: 4021179021265
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC005 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR IP69K"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A, 4 contatos

Comprimento

5 m

Condutores

4 × 0,34 mm²

Tensão

< 250 V AC / < 300 V DC

Carga total

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC005 IFM — cabo de conexão com conector fêmea M12 angular, 5 m, PUR, IP65/IP67/IP68/IP69K

O EVC005 é um cabo de conexão de 5 m com conector fêmea M12 angular, destinado à conexão de componentes em aplicações industriais. Possui cabo PUR sem halogênio e sem silicone, quatro contatos banhados a ouro e tensão de operação inferior a 250 V AC. O conjunto tem proteção IP65, IP67, IP68 e IP69K, conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC005
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	5 m
Material do cabo	PUR, sem halogênio; preto, Ø 4,3 mm
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Proteção	IP65, IP67, IP68 e IP69K
Contatos	Banhados a ouro
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Raio de flexão em aplicação flexível	Mín. 10 × diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface M12 fêmea angular, codificação A, 4 contatos, desde que a interface complementar e o circuito sejam compatíveis.
Aplicações industriais e de automação industrial; a ficha também cita máquinas-ferramenta com exposição a refrigerantes e lubrificantes.
Instalações que exijam cabo de 5 m, revestimento PUR sem halogênio e sem silicone, e proteção declarada IP65/IP67/IP68/IP69K, observadas as condições de montagem e uso do fabricante.
Aplicações com movimentação do cabo dentro dos limites declarados: raio de flexão mínimo de 10 vezes o diâmetro e, para deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s².

⚠ Considere outro se precisa de:

Não selecionar se o circuito exceder a tensão de operação declarada (< 250 V AC / < 300 V DC) ou a capacidade de carga total de 4 A.
Não usar com interface que não corresponda ao conector M12 fêmea angular, codificação A, 4 contatos; confirmar também a compatibilidade elétrica e a pinagem do dispositivo conectado.
Não aplicar flexão abaixo do raio mínimo declarado nem exceder os limites de movimento indicados pelo fabricante.

APLICAÇÕES E USO

Aplicação industrial e automação industrial, conforme indicado na ficha do produto.
Conexão em máquinas-ferramenta com refrigerantes e lubrificantes, conforme aplicação descrita pelo fabricante; verificar a instalação e as condições ambientais para manter a proteção declarada.
Aplicações com movimento do cabo somente quando respeitados o raio mínimo de flexão de 10 × o diâmetro e os limites de velocidade e aceleração informados para deslocamento horizontal de 5 m.
A adequação a um equipamento específico não é determinada apenas pelo conector: confirmar codificação, pinagem, tensão e carga do circuito.

COMO ESCOLHER

Antes de comprar o EVC005 IFM — cabo de conexão com conector fêmea M12 angular, 5 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC005 quando

A aplicação exigir cabo de 5 m com conector fêmea M12 angular, codificação A e 4 contatos, e os limites elétricos, ambientais e de movimento do produto forem atendidos.

Verifique antes de selecionar

Confirme o padrão mecânico e a codificação da conexão complementar, a pinagem, a tensão e a corrente do circuito. O tipo M12, por si só, não comprova compatibilidade elétrica.

Procure outra configuração quando

O projeto exigir comprimento diferente de 5 m, outra configuração de conector ou mais de 4 A de carga total. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea	Tipo de produto conforme a ficha do fabricante.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / Part number	EVC005	Código do produto.
GTIN	4021179021265	Identificador comercial informado.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta com refrigerantes e lubrificantes	Aplicações descritas na ficha.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características indicadas pelo fabricante.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados na ficha.
Capacidade de carga total	4 A	Valor máximo declarado; não exceder.
Classe de proteção elétrica	II	Classe indicada na ficha do fabricante.
Condutores	4 × 0,34 mm²; 42 × Ø 0,1 mm por condutor	Construção especificada do cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; conferir a pinagem do equipamento conectado.

Conexões
Conector	1 × M12 fêmea, angular, codificação A	Configuração mecânica declarada.
Contatos	4, dourados	Contatos banhados a ouro conforme ficha.
Corpo do conector	TPU, laranja	Material e cor especificados.
Bloqueio	Latão niquelado	Material da porca/bloqueio informado pelo fabricante.
Vedação	FKM	Material da vedação do conector.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto da conexão.

Cabo e dados mecânicos
Comprimento	5 m	Comprimento nominal do cabo.
Revestimento	PUR, preto, Ø 4,3 mm	Especificação do revestimento e diâmetro exterior.
Peso	154,9 g	Valor informado no dataset do produto.
Dimensões do conector	26,5 × 15,5 × 36,5 mm	Dimensões informadas no dataset; consultar desenho dimensional para referência visual.
Raio de flexão em aplicação flexível	Mín. 10 × diâmetro do cabo	Raio mínimo indicado para aplicação flexível.
Esforço de torção	± 180°/m	Limite declarado na ficha.
Ciclos de curvatura	> 5 milhões	Valor informado pelo fabricante; condições de ensaio não detalhadas no contexto.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m	Limite indicado para a condição especificada.
Aceleração máxima	5 m/s²	Limite associado à condição de deslocamento horizontal de 5 m.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes declaradas; a proteção efetiva depende da instalação correta e das condições associadas a cada classe.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa declarada, com limite específico indicado para cULus.
Temperatura ambiente em aplicação móvel	-25...90 °C; cULus: até 75 °C	Faixa informada para o cabo móvel.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada pelo fabricante.
Material sem silicone	Sim	Característica declarada.
Material sem halogênio	Sim	Característica declarada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade depende da interface elétrica, da pinagem e do dispositivo conectado.

Conexões

Elétrica Cabo com 4 condutores de 0,34 mm²; conector fêmea M12 angular, codificação A, com 4 contatos dourados. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Verifique a pinagem do dispositivo antes da ligação.

Processo Conexão elétrica por conector M12 fêmea angular, codificação A, 4 contatos; corpo em TPU, bloqueio em latão niquelado e vedação FKM. A ficha não informa uma conexão de processo mecânico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento a uma conexão M12 macho codificação A, de 4 contatos, com pinagem e circuito compatíveis	✓	A ficha especifica conector fêmea M12 angular, codificação A, com 4 contatos. A compatibilidade elétrica deve ser confirmada separadamente.
Acoplamento a uma conexão de outra codificação, gênero ou número de contatos	✗	A configuração especificada é fêmea, M12 angular, codificação A e 4 contatos; outra configuração não corresponde à descrição do produto.
Circuito dentro dos limites de tensão e de carga declarados	✓	A ficha declara < 250 V AC / < 300 V DC e capacidade de carga total de 4 A; confirmar a pinagem e as condições do circuito.
Circuito acima de 4 A ou das tensões declaradas	✗	Excede a capacidade de carga ou a tensão de operação indicada pelo fabricante.
Uso em aplicação móvel dentro dos limites de movimento declarados	✓	A ficha informa raio mínimo de flexão de 10 × o diâmetro do cabo e, para deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s².

INSTALAÇÃO

Como instalar o EVC005 IFM — cabo de conexão com conector fêmea M12 angular, 5 m, PUR, IP65/IP67/IP68/IP69K

Confirme que a conexão do equipamento é compatível mecanicamente: M12 macho, codificação A e 4 contatos.
Verifique a pinagem e as cores dos condutores no datasheet e no equipamento antes de energizar.
Desenergize o circuito e confirme que tensão e carga permanecem dentro dos limites declarados.
Posicione o cabo sem torções ou tração indevida e respeite o raio mínimo de flexão de 10 × o diâmetro do cabo.
Acople e aperte a conexão dentro da faixa de torque indicada de 0,6...1,5 Nm.
Inspecione o assentamento da vedação e a fixação do cabo; para obter a proteção declarada, siga as condições de montagem do fabricante.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não recebe sinal ou alimentação.	Conexão incompleta, pinagem incompatível ou condutor interrompido.	Desenergize o circuito, confira o encaixe e compare a pinagem e as cores dos fios com o datasheet e com o dispositivo.
A conexão apresenta entrada de umidade ou perda de vedação.	Acoplamento incorreto, vedação danificada ou montagem fora das condições necessárias para o grau de proteção.	Inspecione o acoplamento e a vedação, confirme a montagem recomendada pelo fabricante e verifique se o conector foi apertado dentro da faixa indicada.
Falha intermitente quando o cabo se movimenta.	Flexão abaixo do raio mínimo, torção ou movimento acima dos limites especificados.	Inspecione o trajeto do cabo e compare raio de flexão, velocidade e aceleração com os limites da ficha.
A conexão ou o circuito aquece ou interrompe a operação.	Tensão ou carga acima dos limites declarados, ou ligação elétrica incompatível.	Meça a tensão e a corrente do circuito e confirme que não excedem < 250 V AC / < 300 V DC e 4 A; valide também a pinagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC005 — PT-BR (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC005 e o que vem junto?

É um cabo de conexão de 5 m com conector fêmea M12 angular, codificação A e 4 contatos. A ficha não detalha acessórios incluídos; o produto é descrito como cabo de conexão.

Com quais conexões e circuitos ele pode ser usado?

A conexão especificada é M12 fêmea angular, codificação A, com 4 contatos. Para compatibilidade elétrica, confirme a pinagem e respeite a tensão e a carga declaradas na ficha.

Posso usar esse cabo em circuito acima de 4 A ou 250 V AC?

Não: a ficha declara carga total de 4 A e tensão inferior a 250 V AC, ou inferior a 300 V DC. Para circuitos acima desses limites, selecione um cabo especificado para a aplicação.

Ele serve para conectar um M12 de outra codificação ou com número diferente de contatos?

A ficha especifica um conector fêmea M12 angular, codificação A, com 4 contatos. Não há informação que confirme compatibilidade mecânica com outras codificações ou quantidades de contatos.

O equipamento não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique primeiro o encaixe, a pinagem e a continuidade dos condutores. Confirme também a tensão e a carga do circuito nos limites especificados pelo fabricante.

O sinal falha quando a máquina movimenta o cabo; qual pode ser a causa?

Uma causa possível é flexão ou movimento fora dos limites declarados. Inspecione o trajeto e verifique o raio mínimo, a velocidade e a aceleração aplicáveis à instalação.

Devo comprar este cabo ou procurar uma versão avulsa de comprimento diferente?

O EVC005 tem comprimento especificado de 5 m. Se a instalação exigir outro comprimento, procure uma configuração compatível; a ficha não identifica um modelo alternativo específico.

Este cabo acompanha sensor ou outro equipamento?

A ficha identifica o produto como cabo de conexão e não informa sensor ou equipamento adicional incluído. Confirme o conteúdo comercial do pedido com o fornecedor.

Como aperto o conector sem comprometer a conexão?

A ficha indica torque máximo de aperto na faixa de 0,6...1,5 Nm. Confirme a condição de montagem no datasheet e verifique o assentamento da vedação.

O produto tem informação de garantia ou procedência na ficha técnica?

A ficha técnica fornecida não especifica garantia ou procedência. Para informações comerciais, consulte o fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12 indicada para identificar a interface mecânica; não confirma, por si só, compatibilidade elétrica. (Ref.: conexão elétrica — codificação A)

Grau de proteção IP

Classificação que descreve a proteção do invólucro contra ingresso de partículas e água, condicionada à montagem e ao uso especificados. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo de curvatura do cabo para a condição de aplicação indicada pelo fabricante. (Ref.: mín. 10 × diâmetro do cabo)

PUR

Poliuretano, material especificado para o revestimento do cabo. (Ref.: especificações do cabo — PUR)

Capacidade de carga total

Limite de corrente declarado para a carga elétrica do conjunto. (Ref.: 4 A)
