Cabo Conector Fêmea M12 Angular IFM 5m

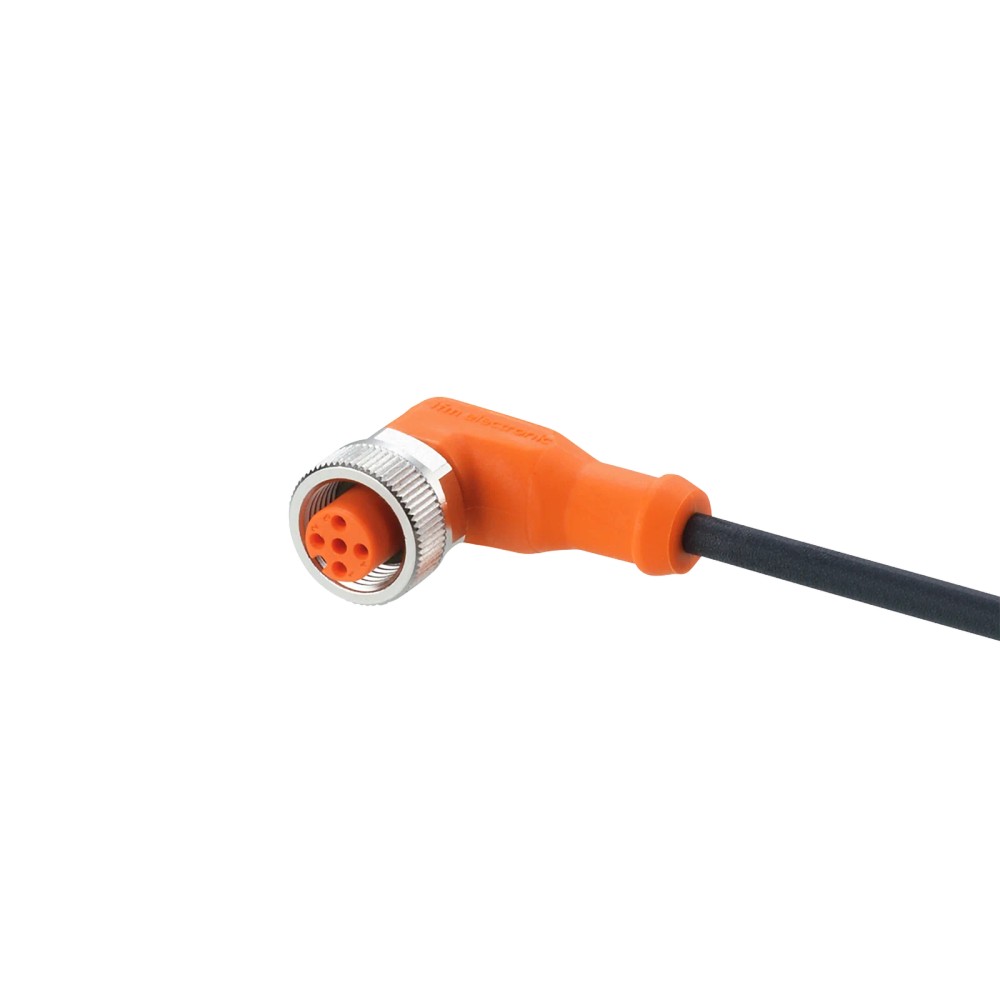

Pré-visualizar: EVC005 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K

EVC005 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K

Imagem meramente ilustrativa

R$ 208,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC005
EAN: 4021179021265
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC005 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K"

Destaques do Produto

Comprimento

5 m

Tipo de Conector

M12 Angular (Fêmea)

Material

PUR (Livre de Halogênio)

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC005 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K

O EVC005 é um cabo de conexão industrial de 5 metros, projetado com conector fêmea M12 angular para integração em sistemas de automação. Construído em PUR (poliuretano), é livre de silicone e halogênio, oferecendo alta resistência à flexão e torção. Possui classificação IP69K, tornando-o ideal para máquinas-ferramenta expostas a refrigerantes e ambientes de limpeza rigorosa.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC005
Marca	IFM
Comprimento	5 m
Conector	M12 Angular (Fêmea)
Material	PUR
Grau de Proteção	IP69K
Tensão Máx.	< 250 V AC
Ciclos Curvatura	> 5 Milhões
Corrente	4 A
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas-ferramenta e centros de usinagem.
Aplicações robóticas ou esteiras transportadoras com movimento cíclico frequente.
Ambientes industriais com necessidade de lavagem de alta pressão (IP69K).

⚠ Considere outro se precisa de:

Áreas com temperatura ambiente superior a 90°C.
Aplicações que exigem blindagem contra interferência eletromagnética (EMC) crítica.
Instalações onde o cabo ficará submerso permanentemente em líquidos químicos não especificados.

APLICAÇÕES E USO

Aplicações em máquinas-ferramenta com exposição a lubrificantes.
Sistemas de automação industrial que exigem resistência a ciclos de movimento cíclico.
Ambientes úmidos que requerem proteção contra jatos de água (IP69K).
Conexão de sensores e atuadores em esteiras e robótica.

COMO ESCOLHER

Antes de comprar o EVC005 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K, verifique estes pontos:

Quando escolher este cabo

Selecione o EVC005 quando a aplicação envolver movimento cíclico (até 5 milhões de ciclos), presença constante de óleos, refrigerantes ou necessidade de limpeza industrial de alta pressão.

Quando buscar outra opção

Considere buscar outra alternativa se a aplicação for puramente estática, sem exposição a químicos ou alta umidade, onde modelos de revestimento em PVC podem oferecer um custo-benefício superior.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico operacional.
Capacidade de carga total	4 A	Corrente máxima admissível contínua.

Dados Mecânicos
Ciclos de curvatura	> 5 milhões	Resistência à fadiga mecânica em movimento cíclico.
Esforço de torção	± 180 °/m	Capacidade de torção axial do cabo em operação.
Raio de flexão	mín. 10 x diâmetro do cabo	Raio mínimo recomendado para evitar danos aos fios.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Classificação de estanqueidade contra fluidos e poeira.
Temperatura ambiente (móvel)	-25...90 °C	Faixa de operação térmica permitida.

COMPATIBILIDADE

Comunicação

• M12 (Codificação A)

Conexões

Elétrica 1 x M12 angular, 4 pinos dourados, 4 A máximo.

Processo Conexão roscada M12 (latão niquelado).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com refrigerante e óleo	✓	O material PUR é resistente a hidrocarbonetos e fluidos industriais comuns.
Ambiente de alta pressão/lavagem	✓	Certificação IP69K garante vedação contra jatos de água.
Uso em temperaturas > 90°C	✗	Excede a temperatura máxima de operação especificada.

INSTALAÇÃO

Como instalar o EVC005 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR IP69K

Verifique a compatibilidade do conector de destino (M12 padrão).
Limpe a área de conexão para garantir a vedação correta.
Posicione o conector angular para que o cabo não sofra tensão desnecessária.
Rosqueie o conector manualmente até o fim do curso.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Fixe o cabo ao longo da máquina respeitando o raio de curvatura mínimo.

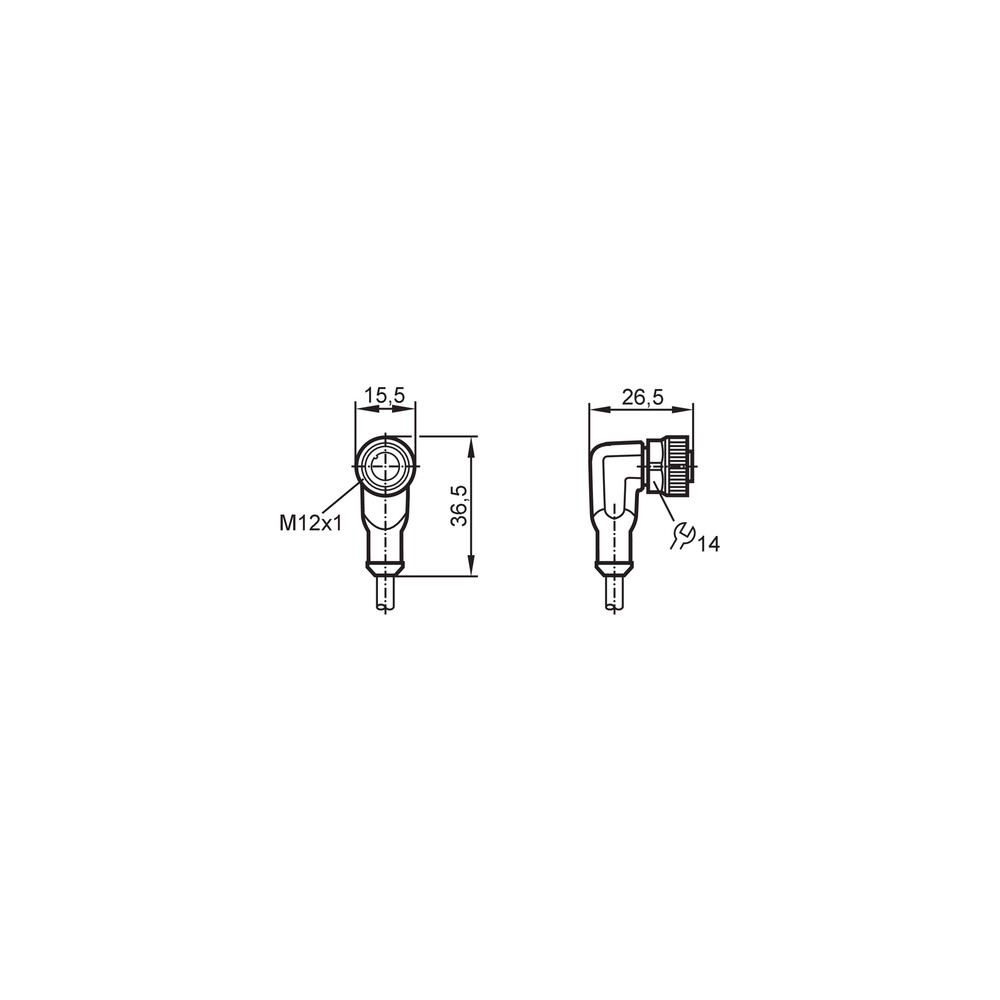

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Corrosão interna nos contatos ou falha de sinal.	Torque de aperto fora do especificado (0,6 a 1,5 Nm) permitindo entrada de fluidos.	Inspecionar a vedação de FKM e reapertar o conector.
Ruptura intermitente dos fios internos.	Flexão do cabo abaixo do raio mínimo permitido (10x diâmetro).	Realizar teste de continuidade elétrica enquanto movimenta o cabo.
Ressecamento ou deformação do revestimento em PUR.	Exposição a temperaturas acima de 90°C (ou 75°C cULus).	Verificar se a temperatura ambiente do local está dentro da faixa operacional.
Degradação acelerada do revestimento externo.	Contato com agentes químicos incompatíveis.	Verificar a ficha técnica do agente químico utilizado no processo.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto EVC005 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC005 da IFM e quais suas principais características?

O EVC005 é um cabo de conexão industrial com conector fêmea M12 angular, com 5 metros de comprimento, revestido em PUR (poliuretano) e certificado para proteção IP69K contra jatos de água de alta pressão.

Este cabo é adequado para ambientes com presença de óleo ou refrigerantes?

Sim, o material PUR e a especificação de proteção IP69K garantem resistência ao contato frequente com refrigerantes e lubrificantes utilizados em máquinas-ferramenta.

Existe alguma restrição de temperatura ou ambiente para este cabo?

Não é recomendado para áreas com exposição a temperaturas acima de 90°C ou onde haja risco de contato com chamas, apesar de ser livre de halogênio.

O cabo possui blindagem contra interferência eletromagnética?

O cabo não possui blindagem contra interferência eletromagnética (EMI) adicional além da construção padrão. Não utilize em áreas com alto ruído elétrico sem considerar métodos de instalação adequados.

Como diagnosticar falhas de comunicação ou sinal intermitente no cabo?

Sintomas como falha intermitente de sinal ou queda de comunicação podem indicar fadiga dos condutores internos ou entrada de umidade no conector por torque de aperto inadequado.

O que verificar antes de realizar a substituição da peça?

Verifique se o conector está firmemente rosqueado (torque de 0,6 a 1,5 Nm) e inspecione o revestimento externo em busca de cortes ou esmagamentos causados por peças móveis da máquina.

Devo escolher este cabo ou um modelo padrão de PVC para minha máquina?

Este cabo é a escolha técnica correta para aplicações com movimentação cíclica (mais de 5 milhões de ciclos) e torção de ± 180°/m. Para aplicações estáticas e sem presença de químicos, cabos de PVC padrão podem ser suficientes e mais econômicos.

Este item faz parte de um kit ou preciso adquirir conectores adicionais?

Este produto é vendido como uma unidade completa. Para sistemas com múltiplos pontos de conexão, avalie a necessidade de conectores Y ou blocos de distribuição passivos, que não acompanham este item.

Quais cuidados tomar durante a instalação física do cabo?

Ao instalar, evite dobrar o cabo em um raio menor que 10 vezes o seu diâmetro externo (4,3 mm) para preservar a integridade dos condutores internos.

Como funciona a garantia e origem deste produto?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência industrial e rastreabilidade total do componente.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: IP65, IP67, IP68, IP69K)

PUR (Poliuretano)

Material do revestimento do cabo com alta resistência mecânica, abrasão e resistência química a óleos. (Ref.: Material PUR)

Bending Cycles (Ciclos de curvatura)

Número de vezes que o cabo pode ser dobrado antes de apresentar fadiga. Este modelo suporta > 5 milhões. (Ref.: Ciclos de curvatura > 5 Mio.)

Torsion (Esforço de torção)

Capacidade do cabo de suportar movimento de torção axial sem romper condutores. Suporta ± 180°/m. (Ref.: Esforço de torção ± 180 °/m)

M12 A-Coded

Padrão de conexão industrial comum para sensores e atuadores. (Ref.: 1 x M12, angular)
