Cabo de Conexão Fêmea IFM EVC002

Pré-visualizar: EVC002 IFM - Cabo Conexão Fêmea ifm Automação Industrial 5m PUR IP69K 4 Polos

EVC002 IFM - Cabo Conexão Fêmea ifm Automação Industrial 5m PUR IP69K 4 Polos

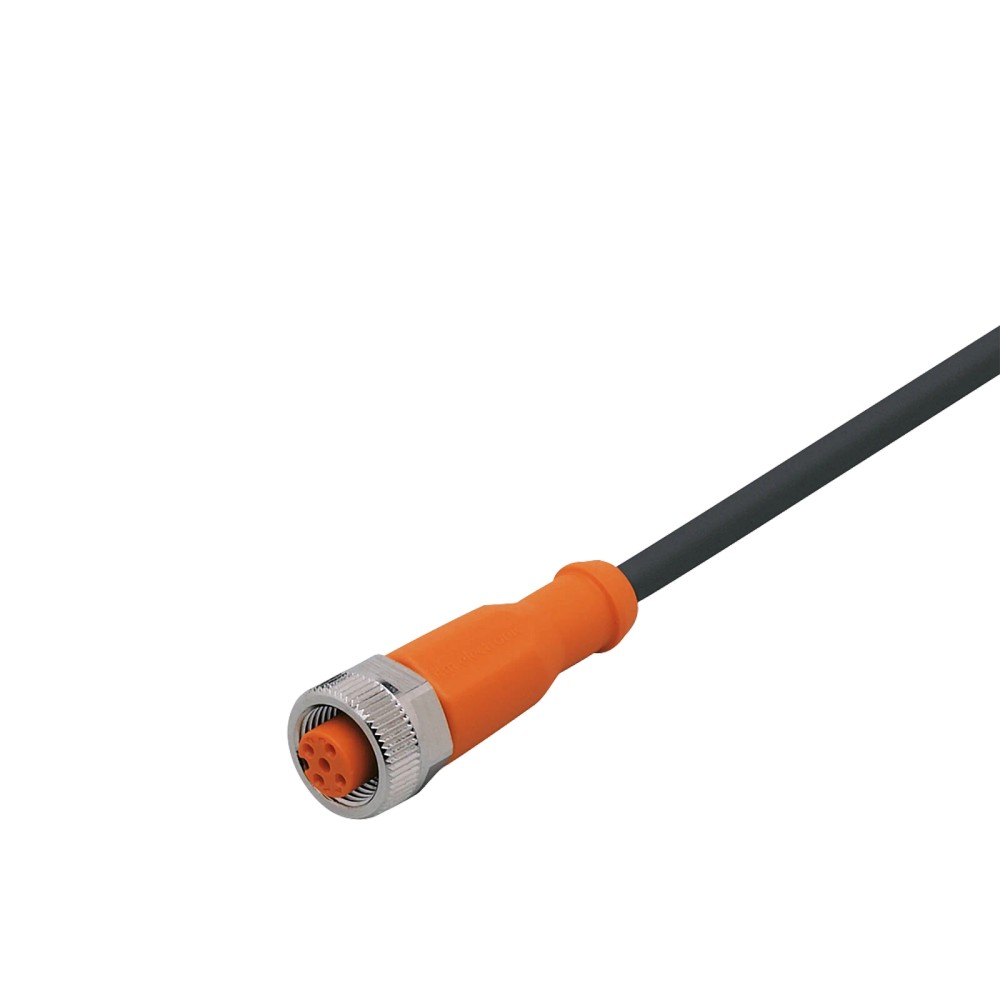

Imagem meramente ilustrativa

R$ 208,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC002
EAN: 4021179021234
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVC002 IFM - Cabo Conexão Fêmea ifm Automação Industrial 5m PUR IP69K 4 Polos"

Destaques do Produto

Conector

M12 fêmea reto, 4 polos

Comprimento

5 m

Revestimento

PUR

Tensão de operação

< 250 V AC

Proteção

IP65, IP67, IP68 e IP69K

Condições ambientais

-25 a 90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea ifm EVC002, M12 reto, 4 polos, 5 m, PUR, IP69K

O ifm EVC002 é um cabo de conexão com conector fêmea, destinado a interligar dispositivos compatíveis em instalações de automação industrial. Tem 5 m de comprimento, revestimento em PUR e conector M12 reto de 4 polos. A ficha informa proteção IP65, IP67, IP68 e IP69K, além de contatos banhados a ouro e tensão de operação inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de conexão com conector fêmea
Modelo / SKU	EVC002
Conector	M12 reto, fêmea, 4 polos
Comprimento	5 m
Material do cabo	PUR
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC
Corrente nominal	4 A
Contatos	Banhados a ouro
Temperatura ambiente	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação que requeiram cabo de 5 m com conector M12 fêmea reto de 4 polos.
Instalações cujo requisito de tensão esteja dentro do limite informado de < 250 V AC e cuja corrente não exceda a corrente nominal de 4 A.
Ambientes em que sejam necessários os graus de proteção indicados na ficha, desde que a montagem e os componentes conectados também atendam às condições requeridas.

⚠ Considere outro se precisa de:

Aplicações que exijam comprimento diferente de 5 m ou conector diferente de M12 fêmea reto de 4 polos, sem confirmação de adaptador ou compatibilidade.
Circuitos que excedam a tensão de operação informada ou a corrente nominal de 4 A.
Aplicações que exijam um protocolo de comunicação específico: a ficha não declara protocolos compatíveis.

APLICAÇÕES E USO

Conexão de dispositivos de automação com interface M12 fêmea compatível de 4 polos, após confirmar pinagem e requisitos elétricos no datasheet do dispositivo.
Instalações que precisam de 5 m de cabo e revestimento PUR, dentro da faixa de temperatura ambiente informada de -25 a 90 °C.
Montagens em que sejam requeridos os graus de proteção declarados; a aplicação efetiva depende do acoplamento e da instalação conforme as orientações do fabricante.
A ficha não identifica um protocolo, equipamento específico ou aplicação validada. O uso nesses casos é uma possibilidade condicionada à confirmação da compatibilidade elétrica e da pinagem.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea ifm EVC002, M12 reto, 4 polos, 5 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC002

Quando a instalação exigir cabo de 5 m, conector M12 fêmea reto de 4 polos, revestimento PUR e os limites elétricos e ambientais informados para este modelo.

Busque outra configuração

Se o equipamento exigir outro número de polos, outro tipo de conector ou comprimento diferente, selecione uma variante correspondente. Confirme no datasheet a pinagem e os requisitos elétricos do dispositivo antes de conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e configuração
Fabricante	ifm	Marca informada para o produto.
Modelo / SKU	EVC002	Código do produto no anúncio.
GTIN	4021179021234	Identificador comercial informado na ficha.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto.
Tipo de conector	Fêmea	Configuração do conector indicada nos dados do anúncio.
Formato e polos	M12 reto, 4 polos	Configuração apresentada no nome e nos dados de catálogo; conferir a pinagem no datasheet.
Comprimento	5 m	Comprimento nominal indicado na ficha.

Dados elétricos
Tensão de operação	< 250 V AC	Limite informado nos dados prioritários do anúncio.
Corrente nominal	4 A	Valor nominal indicado nos dados de catálogo.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.
Classe de proteção	II	Classificação declarada nos dados de catálogo.
Tensão adicional de catálogo	< 300 V DC	Informação da fonte de catálogo; confirmar no datasheet antes de aplicar, pois os dados prioritários do anúncio especificam < 250 V AC.

Materiais e construção
Material do cabo	PUR	Material informado nos dados prioritários do anúncio.
Material do invólucro	TPU	Informação presente nos dados de catálogo.
Material da porca	Latão niquelado	Material indicado nos dados de catálogo.
Material da vedação	FKM	Material indicado nos dados de catálogo.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados no anúncio; a proteção efetiva depende da montagem e das condições especificadas pelo fabricante.
Temperatura ambiente	-25 a 90 °C	Faixa informada nos dados de catálogo.

Dados mecânicos
Dimensões	15,5 × 15,5 × 45 mm	Dimensões informadas nos dados de catálogo.
Peso	156,2 g	Valor informado nos dados de catálogo.
Raio mínimo de curvatura	10 × diâmetro do cabo	Raio mínimo declarado; aplicar em relação ao diâmetro do cabo, não como valor fixo em milímetros.
Resistência a ciclos de curvatura	> 5 milhões	Valor informado nos dados de catálogo; condições de ensaio não detalhadas nesta ficha.
Esforço de torção	± 180 °/m	Valor informado nos dados de catálogo; verificar as condições de ensaio no datasheet.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolos de comunicação compatíveis. A compatibilidade depende do dispositivo conectado e da atribuição de contatos.

Conexões

Elétrica Conector fêmea M12 reto de 4 polos. Tensão de operação informada: < 250 V AC; corrente nominal informada: 4 A. Confirme a pinagem no datasheet e no dispositivo conectado. A compatibilidade elétrica não é determinada apenas pelo encaixe mecânico.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 compatível, 4 polos e requisitos elétricos dentro dos limites do cabo	✓	A configuração do produto é M12 fêmea reto, 4 polos; confirme a pinagem e os limites elétricos do dispositivo.
Dispositivo que requer conector macho, outro número de polos ou outra configuração mecânica	✗	A configuração informada do EVC002 é conector fêmea M12 reto de 4 polos.
Circuito com corrente acima de 4 A ou tensão igual ou superior ao limite declarado	✗	A ficha informa corrente nominal de 4 A e tensão de operação inferior a 250 V AC.
Aplicação que exige protocolo ou pinagem específicos, sem dados confirmados do dispositivo	✗	A ficha do cabo não identifica protocolos nem apresenta a pinagem; é necessário confirmar esses dados antes da ligação.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea ifm EVC002, M12 reto, 4 polos, 5 m, PUR, IP69K

Confirme no datasheet do EVC002 e do equipamento conectado a configuração M12 de 4 polos e a pinagem requerida.
Verifique se a tensão e a corrente do circuito estão dentro dos valores declarados para o cabo.
Desenergize o circuito antes de realizar a conexão.
Inspecione o conector e a vedação; não conecte componentes danificados ou contaminados.
Alinhe o conector com a interface correspondente e acople sem forçar ou torcer o cabo.
Verifique o acoplamento e o encaminhamento do cabo, respeitando o raio mínimo de curvatura informado de 10 vezes o diâmetro do cabo.

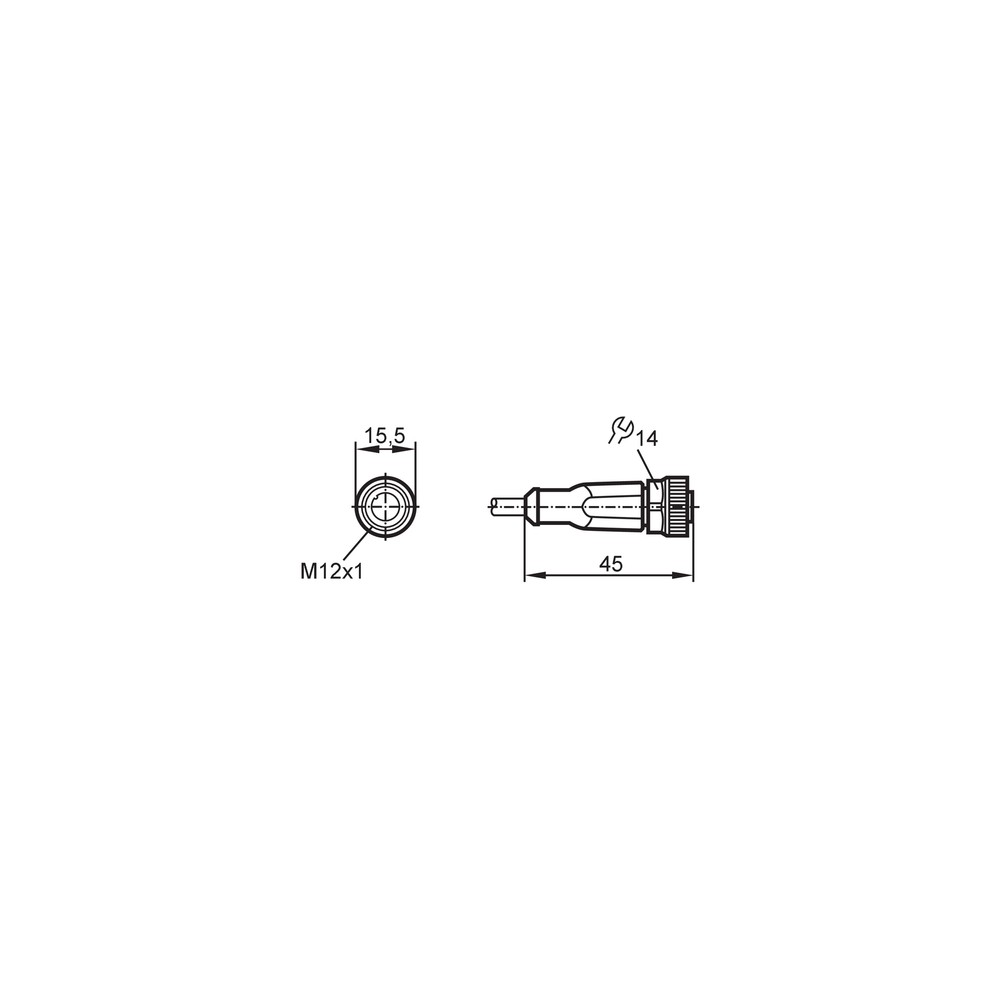

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece o sinal.	Possível incompatibilidade de pinagem, conexão incompleta ou incompatibilidade elétrica entre os dispositivos.	Compare a pinagem e os requisitos elétricos de ambos os equipamentos com o datasheet; inspecione o acoplamento e teste a continuidade com o circuito desenergizado.
Intermitência durante a operação.	Possível contato incompleto, conector contaminado ou cabo submetido a esforço mecânico.	Inspecione o conector e o percurso do cabo, confirme o acoplamento e verifique se há dano visível ou curvatura inferior ao raio mínimo especificado.
Umidade ou contaminantes aparecem na conexão.	Possível montagem inadequada, vedação comprometida ou uso fora das condições necessárias para obter o grau de proteção declarado.	Inspecione o estado da vedação e o acoplamento com a interface; confirme as condições de montagem no datasheet e no manual do dispositivo conectado.
A capa do cabo apresenta dano ou deformação.	Possível exposição a condições mecânicas ou ambientais fora dos limites aplicáveis, ou encaminhamento inadequado do cabo.	Inspecione a extensão do cabo e compare a condição de instalação com a faixa de temperatura e o raio mínimo de curvatura informados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do ifm EVC002 (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC002 e para que serve?

É um cabo de conexão ifm com conector fêmea, usado para conectar dispositivos com interface compatível. A ficha identifica comprimento de 5 m e configuração M12 reta de 4 polos.

Com quais dispositivos e protocolos ele é compatível?

A ficha não declara dispositivos ou protocolos específicos. Confirme que a interface M12, a pinagem e os requisitos elétricos do equipamento conectado correspondem ao cabo.

O que acompanha o produto?

A ficha descreve o cabo de conexão EVC002 e não relaciona acessórios inclusos. Consulte o fornecedor se precisar confirmar o conteúdo físico da embalagem.

Posso usar este cabo com um conector macho ou com outro número de polos?

A ficha especifica conector fêmea M12 de 4 polos. Ela não informa adaptadores nem variantes de conector para este SKU.

Ele serve para uma aplicação que exige mais de 4 A?

Não é indicado para exceder a corrente nominal informada de 4 A. Verifique também os requisitos elétricos do dispositivo e do circuito.

O equipamento não liga depois da instalação: o que devo verificar?

Verifique se a conexão está totalmente acoplada e se a pinagem corresponde à do equipamento. Confira também tensão e corrente nos documentos dos dispositivos antes de substituir o cabo.

O sinal fica intermitente; preciso trocar o cabo?

Não necessariamente: primeiro inspecione o conector, o acoplamento e o cabo em busca de danos ou esforço mecânico. Se possível, verifique a continuidade com o circuito desenergizado.

Devo comprar este modelo ou procurar outro cabo?

Escolha o EVC002 se a aplicação exigir 5 m, M12 fêmea reto de 4 polos e os limites elétricos e ambientais informados. Para outro comprimento ou configuração, selecione uma variante correspondente e confirme pinagem e requisitos elétricos.

Como devo encaminhar o cabo durante a instalação?

Evite forçar ou torcer o cabo e respeite o raio mínimo de curvatura informado, de 10 vezes o diâmetro do cabo. Faça a conexão com o circuito desenergizado.

Como confirmo a pinagem antes de conectar?

Consulte o datasheet do EVC002 e a documentação do dispositivo conectado, pois a ficha fornecida não apresenta a pinagem. Não deduza a função dos contatos apenas pelo encaixe mecânico.

GLOSSÁRIO TÉCNICO

M12

Formato de conector circular indicado para a conexão do cabo; a ficha especifica a versão fêmea reta de 4 polos. (Ref.: conector M12, 4 polos)

PUR

Material indicado para o cabo. (Ref.: material do cabo PUR)

Grau de proteção IP

Classificação de proteção declarada para o produto, dependente das condições de montagem e uso. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de curvatura indicado para o cabo, expresso como múltiplo do seu diâmetro. (Ref.: 10 × diâmetro do cabo)

Corrente nominal

Valor de corrente indicado como nominal para o produto; não deve ser excedido. (Ref.: 4 A)
