Cabo Conector Fêmea M12 Angular 2m IFM ENC04A

Pré-visualizar: ENC04A IFM - Cabo Fêmea ifm Automação/Ex M12 Ang 4P 2m PUR IP67

ENC04A IFM - Cabo Fêmea ifm Automação/Ex M12 Ang 4P 2m PUR IP67

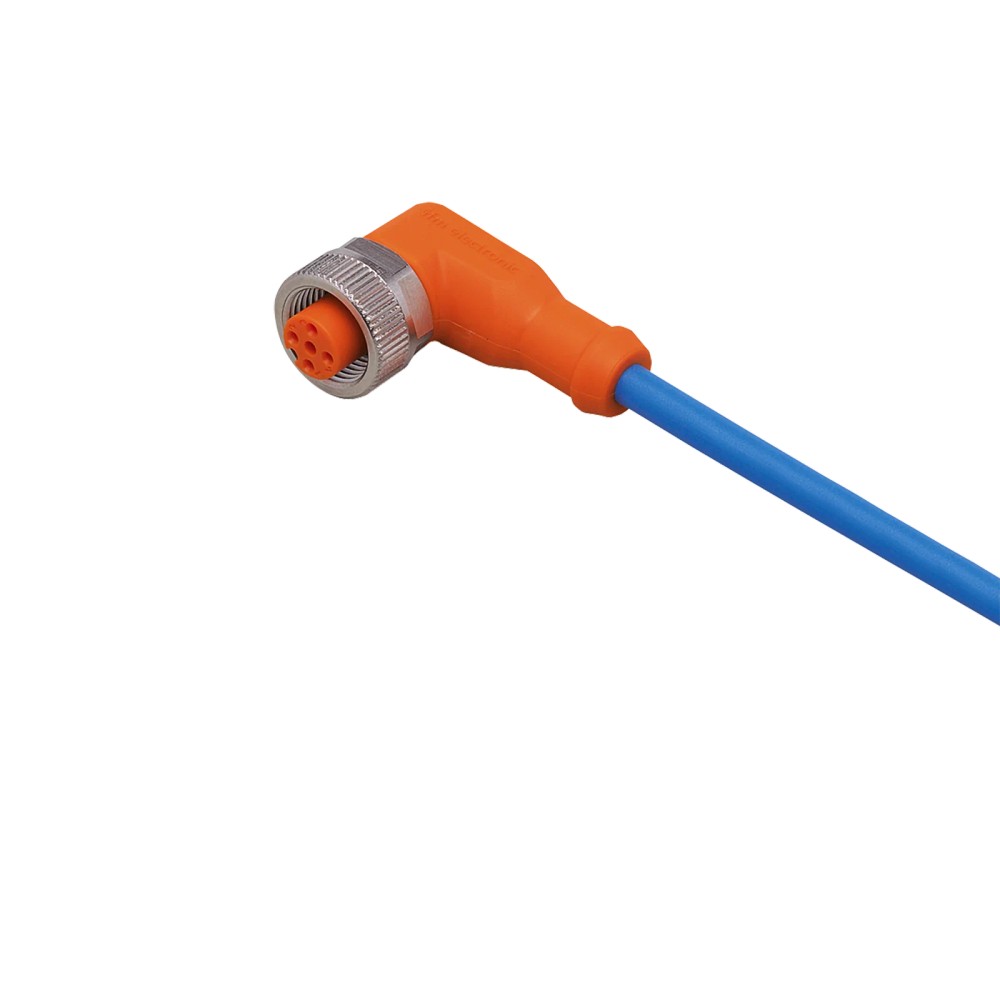

Imagem meramente ilustrativa

R$ 186,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ENC04A
EAN: 4021179249478
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "ENC04A IFM - Cabo Fêmea ifm Automação/Ex M12 Ang 4P 2m PUR IP67"

Destaques do Produto

Tipo de Conector

M12 Fêmea Angular

Comprimento

2 m

Número de Polos

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão IFM ENC04A, M12 Fêmea Angular, 4 Polos, 2m, PUR

O ENC04A é um cabo de conexão industrial de 2 metros equipado com um conector fêmea M12 angular de 4 polos. Desenvolvido com material PUR isento de silicone e halogênio, ele garante alta durabilidade e resistência química. Possui certificação ATEX/IECEx para uso em áreas com risco de explosão e contatos banhados a ouro para assegurar a confiabilidade da transmissão de sinais.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Conexão	M12 Angular (Fêmea)
Comprimento	2 m
Polos	4
Grau de Proteção	IP67 / IP68 / IP69K
Material	PUR
Tensão Máx.	< 30V DC
Aprovação	ATEX / IECEx

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com risco de explosão (ATEX/IECEx)
Aplicações industriais exigentes com necessidade de resistência a óleos (PUR)
Conexão de sensores e atuadores padrão M12
Instalações que exigem grau de proteção IP67/IP68/IP69K

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 30V DC
Conexões que necessitam de conectores do tipo macho
Ambientes com exposição a respingos de solda
Uso em sistemas de barramento de campo que não utilizem padrão M12 4 polos

APLICAÇÕES E USO

Conexão de sensores de proximidade em áreas classificadas
Sistemas de automação industrial que exigem resistência a óleos
Ambientes com necessidade de vedação IP67/IP69K para lavagens industriais
Instalações padrão A-coded M12

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM ENC04A, M12 Fêmea Angular, 4 Polos, 2m, PUR, verifique estes pontos:

Quando escolher este cabo

Indicado quando a aplicação exige conformidade ATEX para áreas explosivas, uso de materiais livres de halogênio/silicone ou alta resistência mecânica em ambientes agressivos.

Quando buscar outra opção

Busque alternativas se a aplicação exigir comprimentos diferentes de 2m, conectores retos em vez de angulares, ou se a tensão de operação ultrapassar o limite de 30V DC.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 30 DC V	Limite de segurança para operação elétrica.
Capacidade de carga total	1 A	Corrente máxima admissível no condutor.
Classe de proteção	II	Indica isolamento básico com proteção adicional.

Dados Mecânicos
Comprimento	2 m	Comprimento nominal do cabo.
Material de revestimento	PUR	Material externo resistente a óleos e flexível.
Material da porca	Latão, niquelado	Componente de travamento da conexão.
Material da vedação	FKM	Vedação química de alta resistência.

Condições Ambientais
Temperatura ambiente	-25...85 °C	Faixa operacional de temperatura.
Grau de proteção	IP 67 / IP 68 / IP 69K	Resistência à entrada de poeira e água sob condições específicas.

COMPATIBILIDADE

Comunicação

• Digital Standard

• IO-Link Ready (dependente do dispositivo)

Conexões

Elétrica M12 4 Polos (A-coded)

Processo M12 Fêmea (Rosqueado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas com Risco de Explosão	✓	Certificação ATEX/IECEx validada para zonas de risco.
Ambientes com Lavagem Industrial	✓	Proteção IP69K garante estanqueidade contra jatos de alta pressão.
Sistemas de Tensão > 30V DC	✗	O isolamento e o projeto são limitados a 30V DC.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM ENC04A, M12 Fêmea Angular, 4 Polos, 2m, PUR

Limpe as roscas do conector macho do dispositivo.
Verifique se o O-ring de vedação (FKM) está posicionado corretamente.
Alinhe os 4 pinos do conector fêmea com a contraparte.
Rosqueie manualmente a porca niquelada até o contato inicial.
Utilize chave dinamométrica para aplicar o torque entre 1,2 a 1,5 Nm.
Certifique-se de que o cabo não sofra tensão mecânica excessiva na saída do conector.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão intermitente ou desconexão mecânica.	Torque de instalação fora da especificação (1,2...1,5 Nm).	Verificar o aperto da porca de acoplamento.
Degradação visual ou ressecamento do isolamento do cabo.	Exposição a substâncias químicas incompatíveis com PUR.	Inspecionar a integridade do revestimento do cabo.
Falha na transmissão de dados ou sinal.	Contaminação ou oxidação por exposição indevida.	Verificar estado dos contatos dourados no conector.
Entrada de umidade no conector.	Dano na vedação FKM por uso repetido em ciclos térmicos extremos.	Inspecionar vedação interna quanto a deformações.

DOCUMENTAÇÃO TÉCNICA

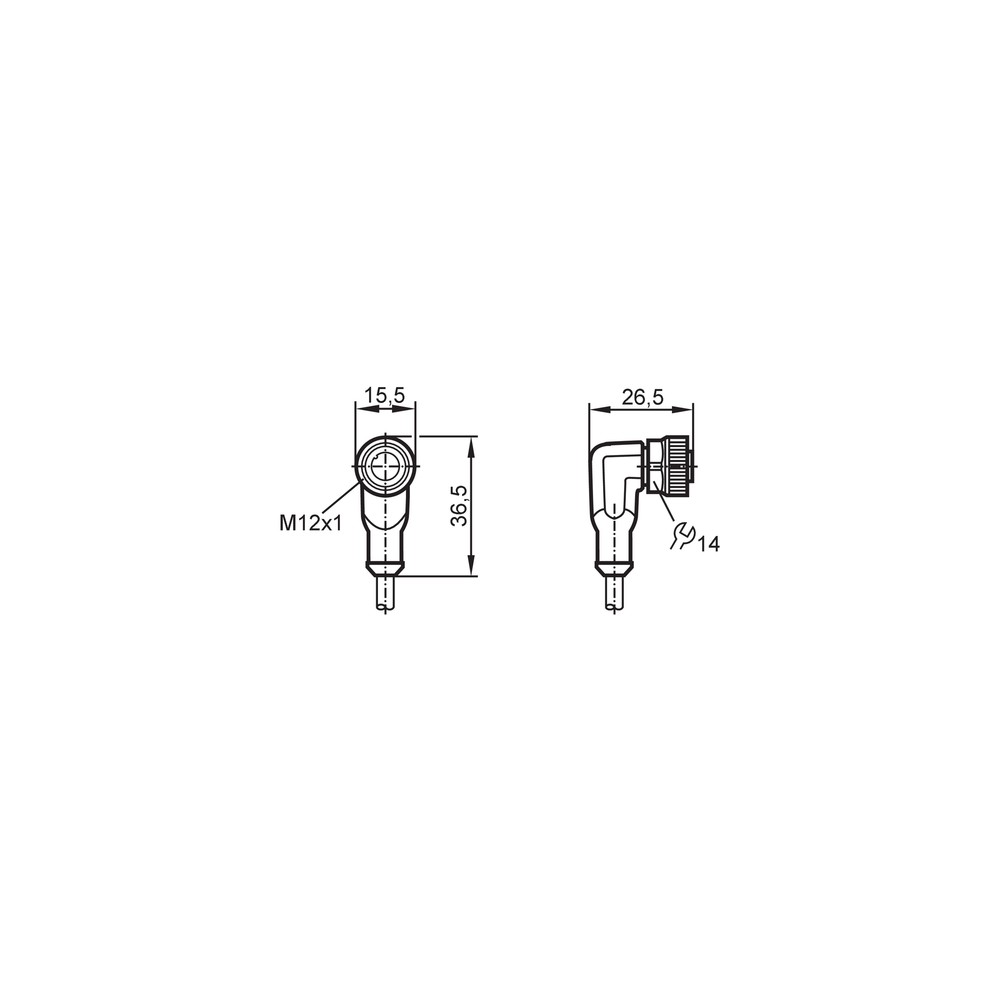

Datasheet Técnico ENC04A (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ENC04A da ifm?

O ENC04A é um cabo de conexão industrial de 2 metros com conector fêmea M12 angular de 4 polos, projetado para transmissão de sinais em automação.

Com quais dispositivos este cabo é compatível?

Este cabo é compatível com dispositivos padrão M12 de 4 polos, operando com tensão de até 30V DC.

Para quais aplicações o ENC04A não é indicado?

O cabo não deve ser utilizado em aplicações onde a tensão de operação exceda 30V DC ou em ambientes que exijam conector macho na ponta de conexão do sensor.

Existem restrições de uso para este modelo de cabo?

Ele também não é adequado para substituição direta em ambientes de solda pesada que requerem cabos com isolamento específico contra respingos de metal fundido.

Como diagnosticar falhas de conexão com este cabo?

Sintomas de falha incluem perda de sinal ou intermitência; a causa técnica provável é o afrouxamento da porca de acoplamento ou dano na vedação FKM.

O que verificar antes de solicitar a troca da peça?

Verifique inicialmente o torque de aperto (1,2...1,5 Nm) e inspecione o estado físico do cabo e do conector quanto a cortes ou corrosão nos contatos banhados a ouro.

Este modelo é melhor que cabos M12 comuns?

A escolha entre este cabo e outros modelos depende da certificação ATEX exigida; este modelo é específico para zonas com risco de explosão.

Devo comprar este cabo individualmente ou em kit?

A compra deste cabo é recomendada para instalações unitárias ou de reposição direta, dispensando a necessidade de adquirir kits de cabeamento complexos.

Quais cuidados devo ter ao instalar o cabo?

A instalação exige o alinhamento cuidadoso dos pinos do conector e o aperto da porca de latão niquelado dentro da faixa recomendada de 1,2 a 1,5 Nm para garantir o grau de proteção IP.

Qual a procedência e garantia de qualidade deste cabo?

O produto é original da ifm, seguindo as normas de conformidade técnica descritas no datasheet, com procedência garantida pelo fabricante.

GLOSSÁRIO TÉCNICO

ATEX

Diretiva europeia para equipamentos destinados a atmosferas explosivas. (Ref.: Identificação dos aparelhos ATEX)

PUR

Poliuretano, material de revestimento de alta resistência mecânica e flexibilidade. (Ref.: Material: PUR)

M12

Padrão de rosca métrica de 12mm para conectores industriais. (Ref.: Tipo de conector: M12)

IP69K

Grau de proteção contra alta pressão e temperatura de lavagem. (Ref.: Proteção IP: IP 69K)

Sem halogênio

Material que não libera gases tóxicos corrosivos em caso de incêndio. (Ref.: Isento de halogênio: Sim)
