Estação Base IoT Bluetooth Mesh ifm EIO404

Pré-visualizar: EIO404 IFM - Base IoT Mesh Conexão adaptadores Eth, IP67, 50 conex

EIO404 IFM - Base IoT Mesh Conexão adaptadores Eth, IP67, 50 conex

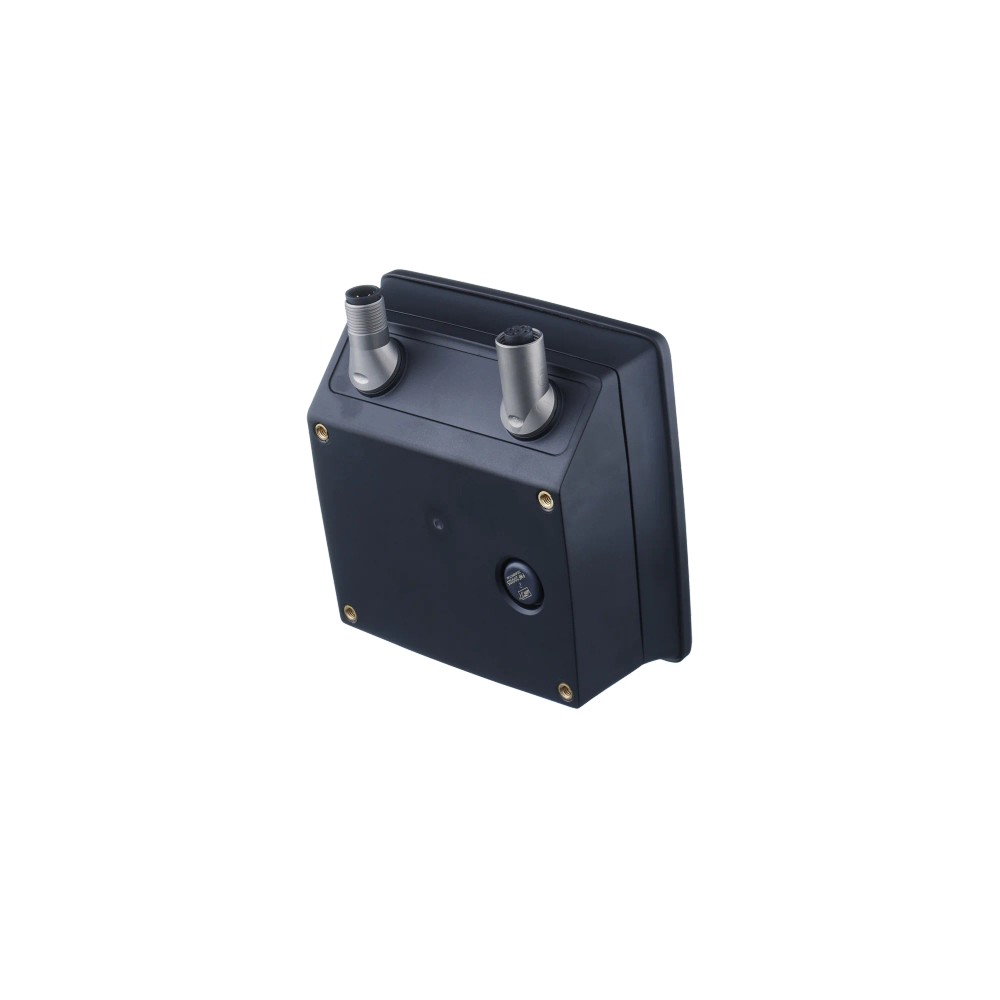

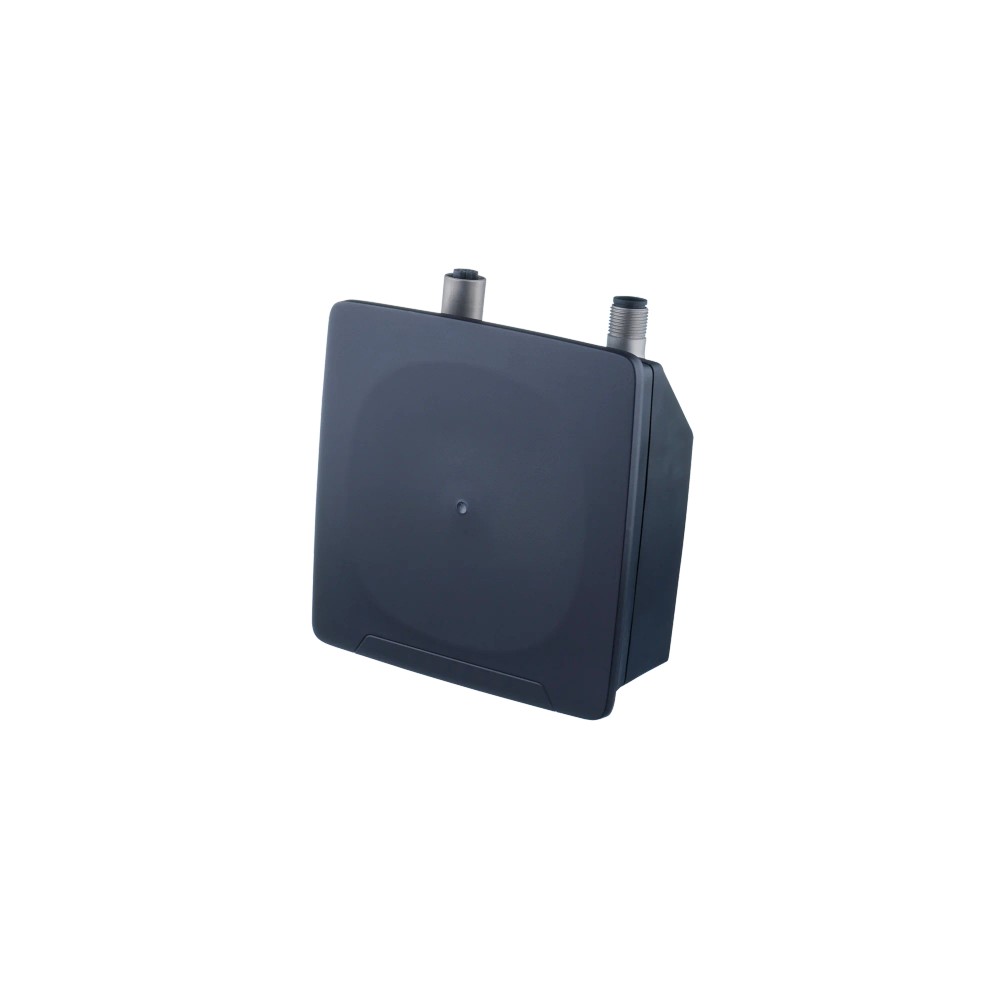

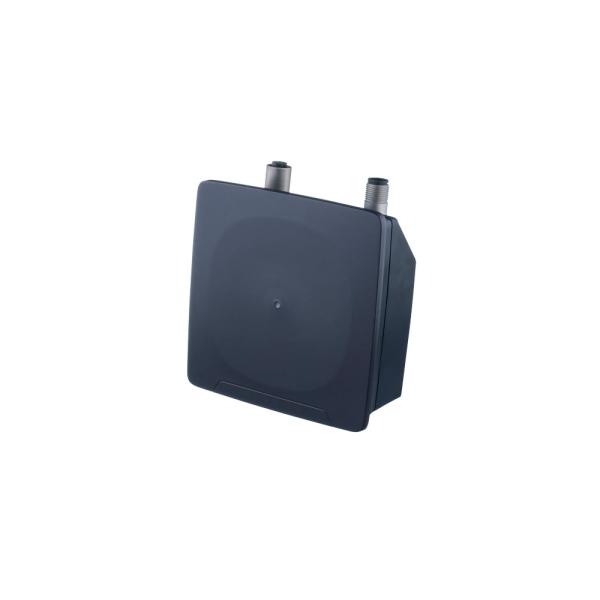

Imagem meramente ilustrativa

R$ 5.232,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EIO404
EAN: 4021179347327
NCM do produto: 85176279

Destaques do Produto Rede sem fio...mais

Fechar menu

Saiba mais sobre: "EIO404 IFM - Base IoT Mesh Conexão adaptadores Eth, IP67, 50 conex"

Destaques do Produto

Rede sem fio

Bluetooth Mesh / BLE 5.0, 2,4 GHz

Número de conexões

Até 50

Saída de dados

Ethernet com IoT Core e MQTT JSON

Alimentação

18–30 V DC

Proteção do invólucro

IP67

Temperatura ambiente

−25 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Estação base IoT Bluetooth Mesh ifm EIO404, Ethernet, IP67, até 50 conexões

A ifm EIO404 é uma estação base IoT Bluetooth Mesh que coleta dados de adaptadores Bluetooth conectados e os disponibiliza por Ethernet via IoT Core. Suporta até 50 conexões e utiliza Bluetooth Low Energy 5.0, com alcance típico informado de 20 m. A interface Ethernet opera em 10/100 Mbps, e o invólucro tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de dispositivo	Estação base IoT Bluetooth Mesh
Modelo / SKU	EIO404
Capacidade de conexões	Até 50 dispositivos
Bluetooth	BLE 5.0; 2,4 GHz; alcance típico de 20 m
Ethernet	10/100 Mbps; 10Base-T e 100Base-TX
Protocolos	MQTT JSON; IoT Core
Grau de proteção	IP67
Alimentação	18–30 V DC; consumo inferior a 100 mA
Temperatura ambiente	−25 a 60 °C

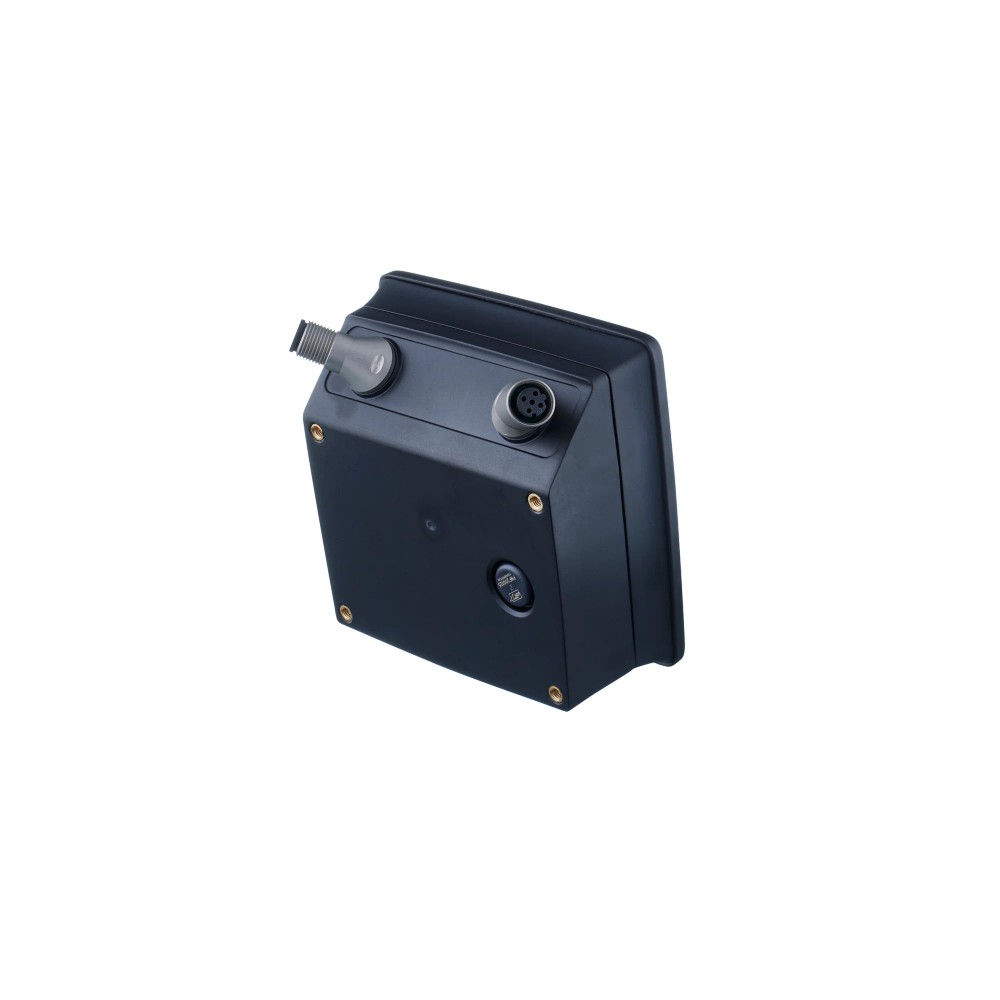

Conexões físicas	Ethernet: 1 × M12, codificação D; alimentação: 1 × M12, codificação A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas que utilizam adaptadores Bluetooth compatíveis e precisam disponibilizar os dados coletados por Ethernet via IoT Core.
Instalações que precisam conectar até 50 dispositivos Bluetooth dentro das condições de alcance e operação especificadas.
Aplicações com rede Ethernet 10/100 Mbps e alimentação disponível entre 18 e 30 V DC.
Instalações em que sejam necessários grau de proteção IP67 e operação ambiente entre −25 e 60 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a arquitetura exigir comunicação sem fio diferente de Bluetooth Mesh/BLE 5.0 ou protocolos diferentes dos informados sem validação de integração.
Não selecionar quando forem necessárias mais de 50 conexões por estação base.
Não conectar a uma fonte fora da faixa de 18–30 V DC.
Não considerar o IP67 como autorização para imersão contínua ou condições diferentes das especificadas pelo fabricante.

APLICAÇÕES E USO

Coleta de dados de adaptadores Bluetooth e disponibilização desses dados por Ethernet via IoT Core, conforme a função descrita para o equipamento.
Integração com moneo Cloud em combinação com o moneo edgeGateway AE2100, conforme a descrição do catálogo.
Uso com moneo On-Premises a partir da versão 1.15, conforme a descrição do catálogo.
Possibilidade de aplicação em instalações industriais dentro da faixa ambiente de −25 a 60 °C, com rede Ethernet 10/100 Mbps e alimentação de 18–30 V DC; confirmar alcance e cobertura Bluetooth no local, pois o valor de 20 m é típico.

COMO ESCOLHER

Antes de comprar o Estação base IoT Bluetooth Mesh ifm EIO404, Ethernet, IP67, até 50 conexões, verifique estes pontos:

Escolha a EIO404

Quando o sistema tiver adaptadores Bluetooth compatíveis, até 50 conexões previstas, rede Ethernet 10/100 Mbps e alimentação de 18–30 V DC. Para integração, considere a disponibilização de dados por IoT Core e os protocolos MQTT JSON indicados.

Verifique a cobertura antes de dimensionar

O alcance Bluetooth informado é típico de 20 m. A ficha não especifica desempenho em todas as condições de instalação; valide o posicionamento e as condições reais da planta.

Avalie outra solução ou confirme com o fabricante

Quando houver requisito de mais de 50 dispositivos por estação, outra tecnologia de rádio, alimentação fora da faixa especificada ou protocolo de comunicação não listado. A ficha não identifica modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Nome do produto	Estação base IoT Bluetooth Mesh EIO404	Identificação do modelo conforme dados do anúncio.
Tipo de dispositivo	Estação base IoT	Dispositivo de coleta e disponibilização de dados de adaptadores Bluetooth.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part Number	EIO404	Código de identificação do produto.
GTIN	4021179347327	Identificador comercial informado.
Categoria	Soluções IIoT	Categoria informada na ficha.

Aplicação e capacidade
Capacidade de conexões	50	Quantidade máxima informada para dispositivos conectados à estação base.
Alcance Bluetooth	Típico de 20 m	Alcance típico informado; condições reais de instalação podem influenciar a comunicação.
Função de dados	Dados coletados dos adaptadores conectados podem ser acessados via Ethernet por meio de IoT Core	Descrição funcional do produto.
Uso com moneo	moneo Cloud em combinação com moneo edgeGateway AE2100; moneo On-Premises a partir da versão 1.15	Combinações e versão indicadas na descrição do catálogo.

Interfaces e comunicação
Tecnologia de comunicação sem fio	Bluetooth Mesh	Tecnologia indicada para comunicação com adaptadores Bluetooth.
Padrão Bluetooth	BLE 5.0	Padrão de transmissão especificado.
Banda de frequência Bluetooth	2,4 GHz	Frequência de operação informada.
Potência de transmissão Bluetooth	10 mW (10 dBm)	Potência de transmissão especificada.
Interface Ethernet	1 × M12; codificação D; 4 contatos dourados: 1 TX+, 2 RX+, 3 TX−, 4 RX−	Conexão e atribuição de contatos informadas.
Padrão Ethernet	10Base-T; 100Base-TX	Padrões de transmissão Ethernet informados.
Taxa Ethernet	10/100 Mbps	Taxas de transmissão disponíveis conforme a ficha.
Protocolos	MQTT JSON; IoT Core	Protocolos e interface de dados informados.
Interface de comunicação	Ethernet; Bluetooth	Interfaces disponíveis no equipamento.

Dados elétricos e alimentação
Tensão de operação	18–30 V DC	Faixa de alimentação especificada.
Tensão nominal DC	24 V	Valor nominal informado.
Consumo de corrente	Inferior a 100 mA	Consumo informado na ficha.
Conexão de alimentação	1 × M12; codificação A; 5 contatos dourados: 1 L+, 2 não conectado, 3 L−, 4 não conectado, 5 não conectado	Tipo de conexão e pinagem declarados.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.

Condições ambientais e proteção
Grau de proteção	IP67	Grau declarado para o produto; não implica, por si só, autorização para imersão contínua.
Temperatura ambiente	−25 a 60 °C	Faixa de operação ambiente especificada.
Temperatura de armazenamento	−25 a 80 °C	Faixa de armazenamento especificada.
Resistência a vibrações	DIN EN 60068-2-6; 2 g (10–150 Hz)	Ensaio e condição informados.
Resistência a choques	DIN EN 60068-2-27; 40 g, 6 ms / choque contínuo; 50 g, 11 ms / choque único	Valores de ensaio declarados na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC informadas.

Dados mecânicos e materiais
Materiais de construção	PBT, PC, aço inoxidável 316, aço inoxidável 304Cu, latão, PU, PTFE e FKM	Materiais listados para o produto.
Peso	469,4 g	Peso informado nos atributos do produto.
Contatos	Dourados	Característica indicada para os contatos das conexões M12.

Displays e elementos de operação
LED de operação	Verde	Indica operação conforme a descrição dos LEDs.
LED de advertência / erro	Vermelho	Indicação visual de advertência ou erro.
LED Bluetooth	Azul	Indicação visual associada ao Bluetooth.

Conformidade e confiabilidade
Certificações e marcações	UL E537924; CE; cULus Listed; FCC; UKCA	Certificações e marcações listadas na ficha.
Homologação de radiotransmissão	EU/RED; Grã-Bretanha; EUA; Canadá; Japão; Namíbia; Cingapura; Austrália; Índia; Vietnã; Nova Zelândia; Indonésia; Malásia; Tailândia; Ucrânia; Taiwan; México; Argentina; Chile; Coreia do Sul; África do Sul; China; Brasil	Regiões e homologações declaradas na ficha.
MTTF	184 anos	Valor de MTTF informado; não deve ser interpretado como período de garantia ou vida útil assegurada.
Configuração de fábrica	Endereço IP: DHCP; endereço MAC: consultar a placa de tipo	Configuração e referência indicadas na ficha.

COMPATIBILIDADE

Comunicação

• Bluetooth Mesh; Bluetooth Low Energy (BLE) 5.0 em 2,4 GHz; alcance típico informado de 20 m; potência de transmissão de 10 mW (10 dBm).

• Ethernet 10Base-T e 100Base-TX, com taxa de 10/100 Mbps.

• Protocolos informados: MQTT JSON e IoT Core. Os dados dos adaptadores conectados podem ser acessados por Ethernet via IoT Core.

• Uso com moneo Cloud em combinação com moneo edgeGateway AE2100 ou com moneo On-Premises a partir da versão 1.15, conforme descrição do produto.

Conexões

Elétrica Alimentação: 1 × M12, codificação A, 5 contatos dourados; pino 1: L+, pino 3: L−; pinos 2, 4 e 5 não conectados. Alimentação de 18–30 V DC; consumo inferior a 100 mA; classe de proteção III. A ficha também informa proteção contra inversão de polaridade.

Processo Não possui conexão de processo informada. As conexões do equipamento são elétricas: Ethernet 1 × M12 codificação D, 4 contatos dourados (1: TX+, 2: RX+, 3: TX−, 4: RX−) e alimentação 1 × M12 codificação A. A compatibilidade mecânica de conectores depende da codificação e do cabeamento correspondentes.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de adaptadores Bluetooth com até 50 conexões e integração por Ethernet via IoT Core.	✓	A ficha especifica Bluetooth Mesh, até 50 conexões e acesso aos dados via Ethernet por IoT Core.
Instalação com alimentação entre 18 e 30 V DC e rede Ethernet 10/100 Mbps.	✓	Essas faixas e interfaces são informadas para o EIO404.
Instalação com temperatura ambiente fora de −25 a 60 °C.	✗	A temperatura ambiente especificada é de −25 a 60 °C.
Aplicação que exige mais de 50 conexões em uma única estação base.	✗	A capacidade informada é de 50 conexões.
Sistema que exige protocolo de comunicação não listado na ficha.	✗	A ficha informa MQTT JSON, IoT Core, Ethernet e Bluetooth; não confirma compatibilidade com outros protocolos.
Uso submerso contínuo ou em condição de exposição não descrita pelo fabricante.	✗	IP67 é o grau de proteção informado, mas a ficha não declara autorização para imersão contínua nem outras condições não especificadas.

INSTALAÇÃO

Como instalar o Estação base IoT Bluetooth Mesh ifm EIO404, Ethernet, IP67, até 50 conexões

Confirme que a aplicação utiliza adaptadores Bluetooth compatíveis e que a quantidade prevista não excede 50 conexões.
Verifique se a temperatura ambiente de instalação está entre −25 e 60 °C e se a proteção IP67 corresponde às condições previstas para o local.
Disponibilize alimentação DC dentro da faixa de 18–30 V e utilize a conexão M12 de codificação A conforme a pinagem da ficha.
Conecte a Ethernet pela conexão M12 de codificação D, respeitando os contatos TX e RX informados.
Configure a rede considerando o endereço IP de fábrica via DHCP e consulte a placa de tipo para obter o endereço MAC.
Valide a comunicação Bluetooth, o acesso Ethernet via IoT Core e os indicadores LED; consulte a folha de dados do fabricante para os detalhes de configuração.

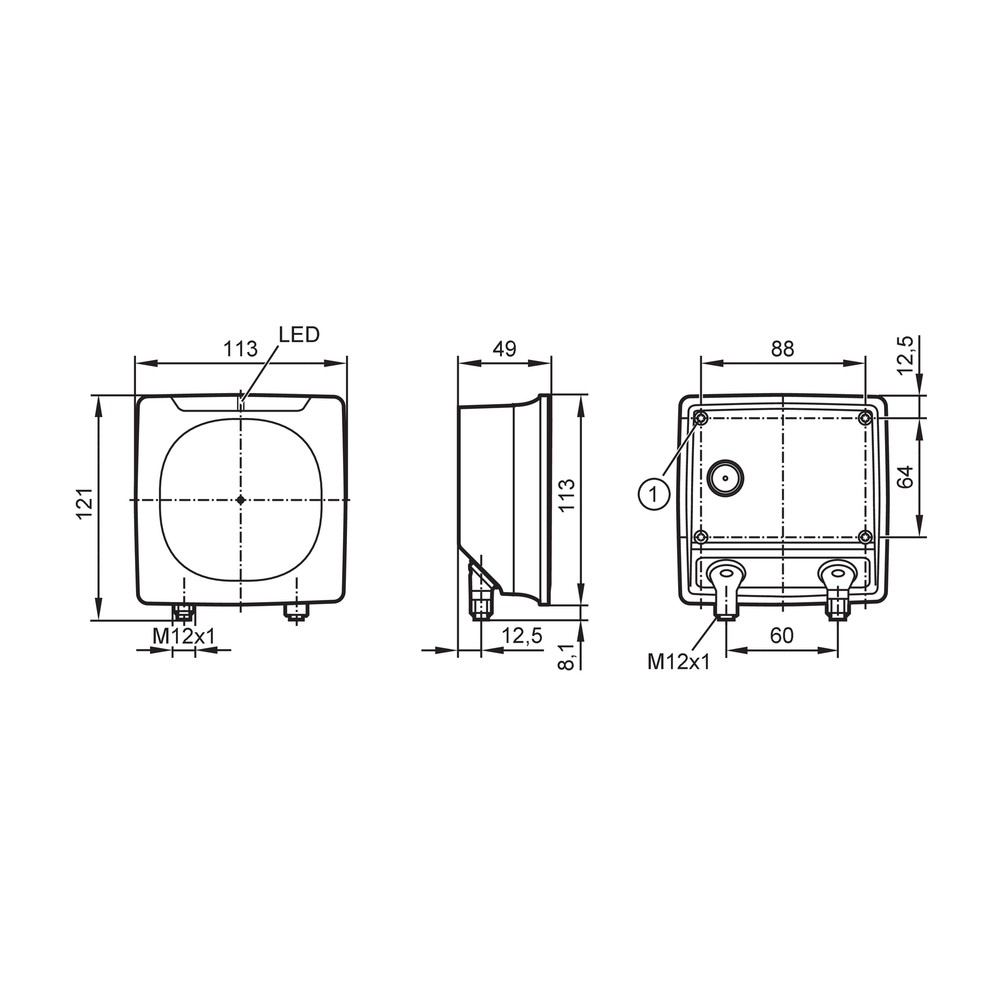

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A estação base não aparece na rede Ethernet.	Alimentação ausente ou fora da faixa, conexão M12 incorreta ou configuração de rede diferente do DHCP de fábrica.	Confira a alimentação de 18–30 V DC, a conexão Ethernet M12 codificação D e a configuração DHCP; verifique o LED de operação.
Dados dos adaptadores não chegam ao sistema via IoT Core.	Conexão Bluetooth indisponível, adaptador fora do alcance típico ou integração Ethernet/IoT Core não configurada.	Verifique o LED Bluetooth, a distância e o posicionamento dos adaptadores e a conectividade Ethernet até o IoT Core.
A comunicação Bluetooth fica intermitente.	Condições de instalação que reduzem a cobertura ou distância além do alcance típico informado.	Compare o posicionamento real com o alcance típico de 20 m e teste a comunicação em condições representativas da instalação.
O equipamento indica advertência ou erro pelo LED vermelho.	A ficha associa o LED vermelho a advertência/erro, mas não detalha códigos ou causas específicas.	Registre o estado dos LEDs, confira alimentação e conexões e consulte a folha de dados ou o suporte do fabricante para diagnóstico do estado indicado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EIO404 em português (Datasheet) Desenho em escala EIO404 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a EIO404 e para que serve?

É uma estação base IoT Bluetooth Mesh que coleta dados de adaptadores conectados e os disponibiliza por Ethernet via IoT Core. A ficha informa suporte a até 50 conexões.

Com quais redes e protocolos ela se comunica?

A ficha informa Bluetooth Mesh/BLE 5.0 e Ethernet 10Base-T ou 100Base-TX, com MQTT JSON e IoT Core. A conexão Ethernet física é M12 com codificação D.

O produto acompanha adaptadores Bluetooth ou cabos?

A ficha fornecida não informa adaptadores, cabos ou outros acessórios inclusos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Ela serve para conectar mais de 50 adaptadores?

Não em uma única estação base, pois a capacidade informada é de até 50 conexões. A ficha não especifica como dimensionar uma instalação com várias estações.

Posso usar a EIO404 fora da faixa de temperatura especificada?

A faixa de temperatura ambiente informada é de −25 a 60 °C. A ficha não confirma operação fora desses limites.

O LED vermelho acendeu: o que devo verificar antes de substituir a estação?

O LED vermelho indica advertência ou erro, mas a ficha não fornece códigos de falha detalhados. Confira alimentação e conexões, registre o estado dos LEDs e consulte a folha de dados ou o fabricante para identificar a causa.

A conexão Ethernet está sem comunicação; por onde começo o diagnóstico?

Verifique se a alimentação está entre 18 e 30 V DC, se o conector M12 codificação D está conectado corretamente e se a rede está configurada para DHCP ou para os parâmetros usados na instalação.

Quando escolher a EIO404 em vez de uma estação com outra tecnologia sem fio?

Escolha a EIO404 quando a instalação utilizar Bluetooth Mesh/BLE 5.0, até 50 conexões e disponibilização de dados por Ethernet via IoT Core. Para outra tecnologia ou protocolo, confirme a compatibilidade com a ficha da alternativa.

A estação pode ser integrada ao moneo?

A descrição do produto indica uso com moneo Cloud em combinação com o moneo edgeGateway AE2100 e com moneo On-Premises a partir da versão 1.15. Verifique a arquitetura e a versão do sistema antes de selecionar.

Quais cuidados devo ter ao ligar e instalar o equipamento?

Respeite a alimentação de 18–30 V DC e use as conexões M12 com as codificações e pinagens indicadas. Consulte a folha de dados para os detalhes de montagem e configuração.

GLOSSÁRIO TÉCNICO

Bluetooth Mesh

Tecnologia sem fio indicada para a comunicação da estação base com adaptadores Bluetooth. (Ref.: tecnologia de comunicação — Bluetooth Mesh)

BLE 5.0

Padrão Bluetooth Low Energy especificado para a interface sem fio do produto. (Ref.: padrão Bluetooth — BLE 5.0)

IoT Core

Interface pela qual os dados dos adaptadores conectados podem ser acessados via Ethernet. (Ref.: protocolos — IoT-Core)

M12 codificação D

Tipo de conexão M12 indicado para a interface Ethernet, com quatro contatos e atribuição TX/RX. (Ref.: conexão Ethernet — 1 × M12, codificação D)

IP67

Grau de proteção declarado para o invólucro; consulte as condições do fabricante para os limites de exposição. (Ref.: grau de proteção — IP 67)
