Adaptador Bluetooth Mesh IO-Link IFM EIO344

Pré-visualizar: EIO344 IFM - Adaptador Bluetooth Mesh IO-Link IFM Conectividade sem fio IIoT BLE 5.0, IP69K, 24V

EIO344 IFM - Adaptador Bluetooth Mesh IO-Link IFM Conectividade sem fio IIoT BLE 5.0, IP69K, 24V

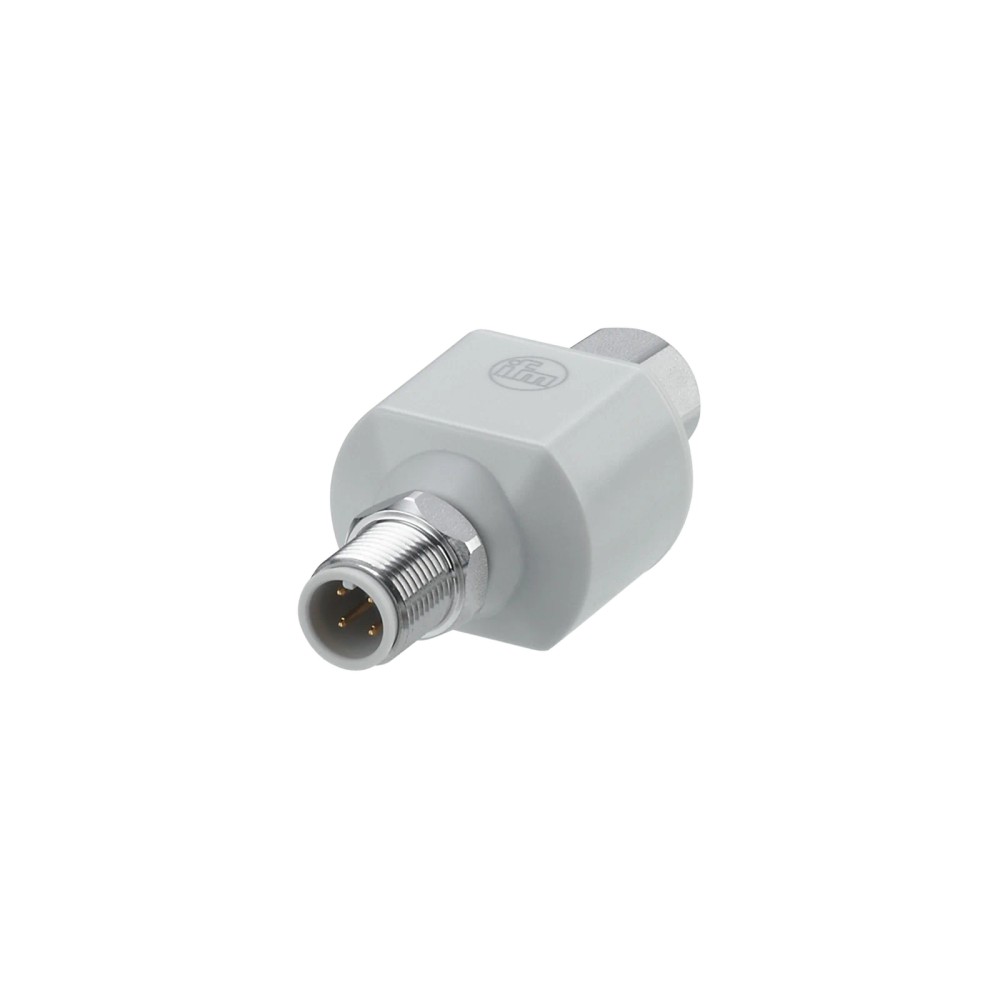

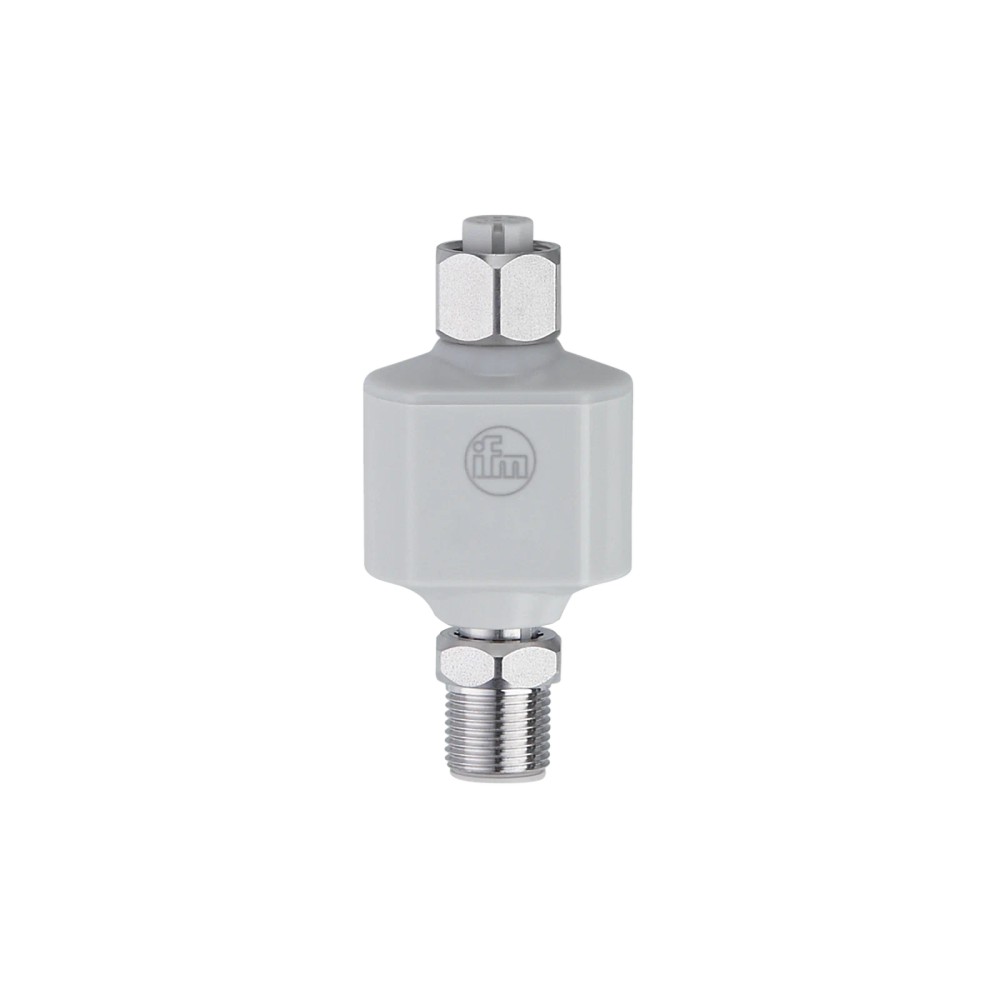

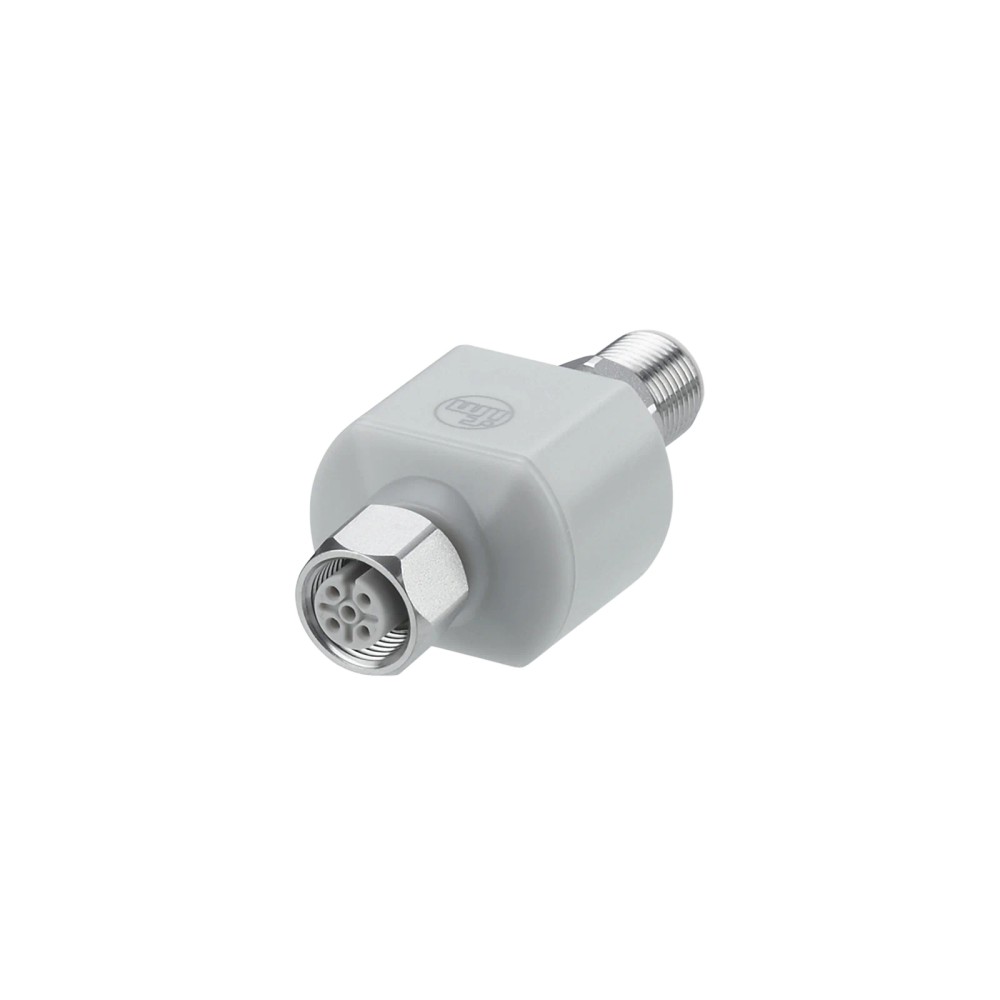

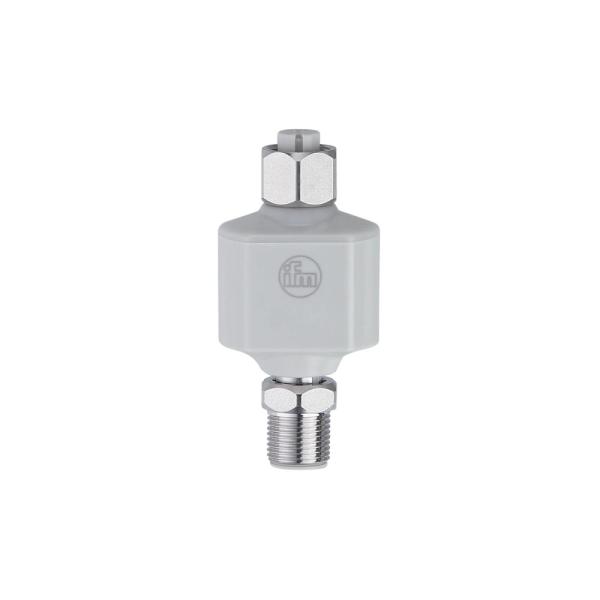

Imagem meramente ilustrativa

R$ 1.713,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EIO344
EAN: 4021179347310
NCM do produto: 85176279

Destaques do Produto Interface IO-Link...mais

Fechar menu

Saiba mais sobre: "EIO344 IFM - Adaptador Bluetooth Mesh IO-Link IFM Conectividade sem fio IIoT BLE 5.0, IP69K, 24V"

Destaques do Produto

Interface

IO-Link

Comunicação sem fio

Bluetooth Mesh, BLE 5.0, 2,4 GHz

Alimentação

18 a 30 V DC; nominal de 24 V DC

Conexão

M12, codificação A

Proteção

IP67 / IP69K

Temperatura ambiente

-25 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador Bluetooth Mesh IO-Link IFM EIO344, BLE 5.0, 24 V DC, IP67/IP69K

O IFM EIO344 é um adaptador Bluetooth Mesh com interface IO-Link, destinado à comunicação sem fio de dispositivos IO-Link em aplicações IIoT. Opera com alimentação nominal de 24 V DC e comunicação Bluetooth BLE 5.0 na faixa de 2,4 GHz. Possui conexão M12 e grau de proteção IP67/IP69K, conforme os dados do produto. O alcance Bluetooth informado é típico de 20 m e pode depender das condições de instalação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EIO344
Fabricante	IFM
Interface e comunicação sem fio	IO-Link e Bluetooth Mesh; BLE 5.0
Alimentação	24 V DC nominal; operação de 18 a 30 V DC
Conexão elétrica	M12, codificação A
Grau de proteção	IP67 e IP69K
Faixa de temperatura ambiente	-25 a 60 °C
Alcance Bluetooth	Típico de 20 m
Saídas	1 saída digital; função elétrica PNP
Peso informado	92,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que requerem interface IO-Link e comunicação Bluetooth Mesh, respeitando a alimentação de 18 a 30 V DC e as condições ambientais especificadas.
Instalações com conexão M12 codificação A e classe de porta IO-Link exigida A, observando a pinagem indicada pelo fabricante.
Ambientes cuja temperatura ambiente esteja entre -25 e 60 °C e que demandem os graus de proteção IP67/IP69K especificados.

⚠ Considere outro se precisa de:

Não selecionar para alimentação fora da faixa de operação de 18 a 30 V DC.
Não presumir compatibilidade com conectores ou pinagens diferentes de M12 codificação A; confirme o arranjo dos contatos antes da instalação.
Não tratar o alcance típico Bluetooth de 20 m como distância garantida em qualquer ambiente; o contexto de instalação pode afetar a comunicação.

APLICAÇÕES E USO

Uso comprovado pela descrição do produto: conexão de dispositivo IO-Link a uma solução de comunicação Bluetooth Mesh/IIoT, respeitando a interface, a classe de porta e os parâmetros elétricos especificados.
Uso em ambiente com temperatura ambiente entre -25 e 60 °C e necessidade dos graus de proteção declarados IP67/IP69K; confirmar a adequação da montagem e da instalação no datasheet.
Possibilidade inferida: monitoramento ou acesso sem fio a dados de identificação e diagnóstico de dispositivos IO-Link compatíveis. A ficha informa perfil Common - I&D Identification and Diagnosis, mas não detalha uma aplicação final específica.
O alcance sem fio é informado como típico de 20 m; valide a comunicação no local, pois a ficha não estabelece alcance garantido para todas as condições de instalação.

COMO ESCOLHER

Antes de comprar o Adaptador Bluetooth Mesh IO-Link IFM EIO344, BLE 5.0, 24 V DC, IP67/IP69K, verifique estes pontos:

Escolha o EIO344 quando

A aplicação exigir adaptador Bluetooth Mesh com interface IO-Link, alimentação dentro de 18 a 30 V DC, conexão M12 codificação A e operação entre -25 e 60 °C. Verifique também a classe A da porta IO-Link requerida.

Considere outra configuração quando

O equipamento ou a instalação exigir tensão fora da faixa de operação, conexão elétrica incompatível ou uma condição ambiental além da faixa especificada. A ficha não identifica modelos alternativos; consulte a documentação IFM para selecionar outra opção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Adaptador Bluetooth Mesh IO-Link	Descrição do produto informada na ficha.
Modelo / SKU / Part number	EIO344	Identificação comercial do produto.
GTIN	4021179347310	Identificador global informado.
Marca	IFM	Fabricante indicado no anúncio.
Categoria	Soluções IIoT; adaptadores e interfaces	Classificação informada nas fontes do produto.
NCM	8517.62.79	Código fiscal informado na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	92,2 g	Peso do produto informado na ficha.

Interfaces e comunicação
Interfaces de comunicação	IO-Link; Bluetooth	Interfaces informadas para o adaptador.
Tecnologia de comunicação	Bluetooth Mesh	Tecnologia indicada no anúncio.
Padrão Bluetooth	BLE 5.0	Padrão de transmissão especificado.
Faixa de frequência Bluetooth	2,4 GHz	Banda de frequência informada.
Potência de transmissão Bluetooth	10 mW (10 dBm)	Potência indicada na ficha.
Alcance Bluetooth	Típico de 20 m	Alcance informado como típico.
Perfil do dispositivo IO-Link	Common - I&D Identification and Diagnosis	Perfil de dispositivo indicado pelo fabricante.
Padrão SDCI IO-Link	IEC 61131-9	Norma indicada para dispositivo e master IO-Link.
Revisões IO-Link do dispositivo	1.0; 1.1	Revisões suportadas informadas.
Tipo de transferência do dispositivo IO-Link	COM2 (38,4 kBaud)	Taxa/modo informado para o dispositivo.
Tempo mínimo de ciclo do processo IO-Link	4,4 ms	Tempo mínimo especificado.
DeviceID suportado	1591	Identificador de dispositivo informado.
Classe de porta master exigida	A	Requisito de conexão IO-Link do dispositivo.
Número de portas IO-Link no lado master	1	Quantidade informada para o master.
Tipos de transferência IO-Link do master	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Modos de transferência informados para o master.
Revisão IO-Link suportada pelo master	1.1	Revisão indicada na ficha para o master.
Homologação de radiotransmissão	EU/RED; Grã-Bretanha; EUA; Canadá; Japão; Namíbia; Cingapura; Austrália; Índia; Vietnã; Nova Zelândia; Indonésia; Malásia; Tailândia; Ucrânia; Taiwan; Argentina; Chile; Coreia do Sul; África do Sul; México; China; Brasil	Regiões de homologação listadas na ficha; verificar requisitos locais aplicáveis.

Dados elétricos e alimentação
Tensão nominal DC	24 V	Valor nominal informado.
Tensão de operação	18 a 30 V DC	Faixa operacional informada, com limitação devido a ES1 e PS2.
Consumo de corrente	< 20 mA	Consumo especificado.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada pelo fabricante.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção contra curto-circuito indicado.
Proteção contra inversão de polaridade	Sim, no lado da alimentação	Escopo da proteção indicado na ficha.
Capacidade de carga total	0,83 A	Capacidade de carga total informada.

Entradas e saídas
Quantidade de entradas e saídas	1 saída digital	Quantidade indicada na ficha.
Quantidade de saídas digitais	1	Contagem de saídas informada.
Função elétrica	PNP	Tipo de saída informado.
Sinal de saída	Sinal de comutação; IO-Link	Sinais indicados na ficha.
Configuração da saída	Abertura / fechamento	Descrição de saída informada.
Corrente constante máxima da saída de comutação DC	200 mA	Limite máximo constante informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Conexão elétrica - conector	1 x M12, codificação A; contatos dourados: pino 1 L+ alimentação, pino 2 OUT2 passagem de corrente, pino 3 L- alimentação, pino 4 OUT1 saída de comutação ou IO-Link	Pinagem descrita para o conector; confirmar lado e orientação no desenho/datasheet.
Conexão elétrica - soquete	1 x M12, codificação A; contatos dourados: pino 1 L+ alimentação, pino 2 OUT2 passagem de corrente, pino 3 L- alimentação, pino 4 IO-Link, pino 5 não conectado	Pinagem descrita para o soquete na ficha.
Característica dos contatos	Contatos banhados a ouro	Característica construtiva informada.

Condições ambientais e robustez
Temperatura ambiente	-25 a 60 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-25 a 70 °C	Faixa de armazenamento informada.
Grau de proteção	IP67; IP69K	Graus de proteção declarados na ficha.
Resistência a choques	DIN EN 60068-2-27; 15 g (6 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6; 2 g (10 a 150 Hz)	Condição de ensaio indicada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC informadas.
MTTF	218 anos	Valor informado na ficha; não representa garantia de vida útil em uma aplicação específica.

Dados mecânicos e materiais
Materiais de construção	PA; aço inoxidável 1.4404 (316L); FKM	Materiais informados para o produto.
Conexão elétrica	M12, codificação A	Tipo de conexão indicado; não define por si só a conexão mecânica de processo.
Peso	92,2 g	Massa indicada na ficha.

Displays e elementos de operação
Display Bluetooth	LED azul	Indicador informado para Bluetooth.
Display em operação	LED verde	Indicação de operação descrita na ficha.
Display de advertência/erro	LED vermelho	Indicação de advertência ou erro descrita.

Certificações e conformidade
Certificado UL	Número do arquivo UL E537924	Identificação UL informada na ficha.

COMPATIBILIDADE

Comunicação

• Bluetooth Mesh; padrão Bluetooth BLE 5.0, faixa de frequência de 2,4 GHz e potência de transmissão de 10 mW (10 dBm). Alcance informado: típico de 20 m.

• IO-Link conforme IEC 61131-9. Revisões de dispositivo IO-Link informadas: 1.0 e 1.1; tipo de transferência do dispositivo: COM2 (38,4 kBaud); tempo mínimo de ciclo do processo: 4,4 ms.

• Perfil de dispositivo IO-Link: Common - I&D Identification and Diagnosis. DeviceID suportado informado: 1591.

• Porta de master IO-Link exigida para o dispositivo: classe A. A ficha informa uma porta para o lado de master do produto e suporte de transferência do master COM1, COM2 e COM3.

Conexões

Elétrica Conexão M12, codificação A. No lado do conector: pino 1 L+ alimentação; pino 2 OUT2 passagem de corrente; pino 3 L- alimentação; pino 4 OUT1 saída de comutação ou IO-Link. No lado do soquete, a ficha informa pino 1 L+ alimentação; pino 2 OUT2 passagem de corrente; pino 3 L- alimentação; pino 4 IO-Link; pino 5 não conectado. Alimentação nominal de 24 V DC e faixa de operação de 18 a 30 V DC. Confirmar o lado da conexão e a pinagem no datasheet antes da ligação.

Processo Interface de processo por IO-Link e comunicação Bluetooth Mesh. A ficha não especifica conexão mecânica de processo adicional; a conexão elétrica indicada é M12 codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo IO-Link ligado a uma porta master classe A, com tensão dentro da faixa de operação e pinagem correspondente ao lado de conexão usado.	✓	A ficha indica classe A exigida, alimentação de 18 a 30 V DC e conexão M12 codificação A; validar os pinos no datasheet.
Aplicação que precisa de Bluetooth BLE 5.0 na banda de 2,4 GHz e aceita alcance típico de 20 m.	✓	Esses parâmetros de comunicação constam na ficha; o alcance é informado como típico, não como garantia para todo ambiente.
Instalação que exige alimentação inferior a 18 V DC ou superior a 30 V DC.	✗	A tensão de operação indicada é de 18 a 30 V DC.
Instalação que requer classe de porta IO-Link diferente da classe A indicada para o dispositivo.	✗	A ficha especifica classe A como classe de master port exigida.
Aplicação que exige conexão mecânica de processo específica não descrita na ficha do produto.	✗	A ficha fornece conexão elétrica M12, mas não identifica uma conexão mecânica de processo; confirme a necessidade na documentação do fabricante.

INSTALAÇÃO

Como instalar o Adaptador Bluetooth Mesh IO-Link IFM EIO344, BLE 5.0, 24 V DC, IP67/IP69K

Confirme que a identificação do equipamento é EIO344 e que o dispositivo IO-Link e a aplicação correspondem aos requisitos do projeto.
Verifique se a alimentação disponível está entre 18 e 30 V DC e se a instalação respeita as limitações elétricas indicadas no datasheet.
Confirme que a porta master IO-Link requerida é classe A e valide a revisão e o modo de transferência aplicáveis ao dispositivo conectado.
Identifique se a ligação será feita pelo conector ou pelo soquete M12 codificação A; consulte a pinagem correspondente no datasheet antes de conectar.
Instale e conecte o adaptador de acordo com as instruções oficiais, sem presumir pinagem, torque ou ferramenta que não estejam especificados na documentação.
Após a energização, confira os indicadores LED e valide a comunicação IO-Link e Bluetooth Mesh no sistema utilizado.

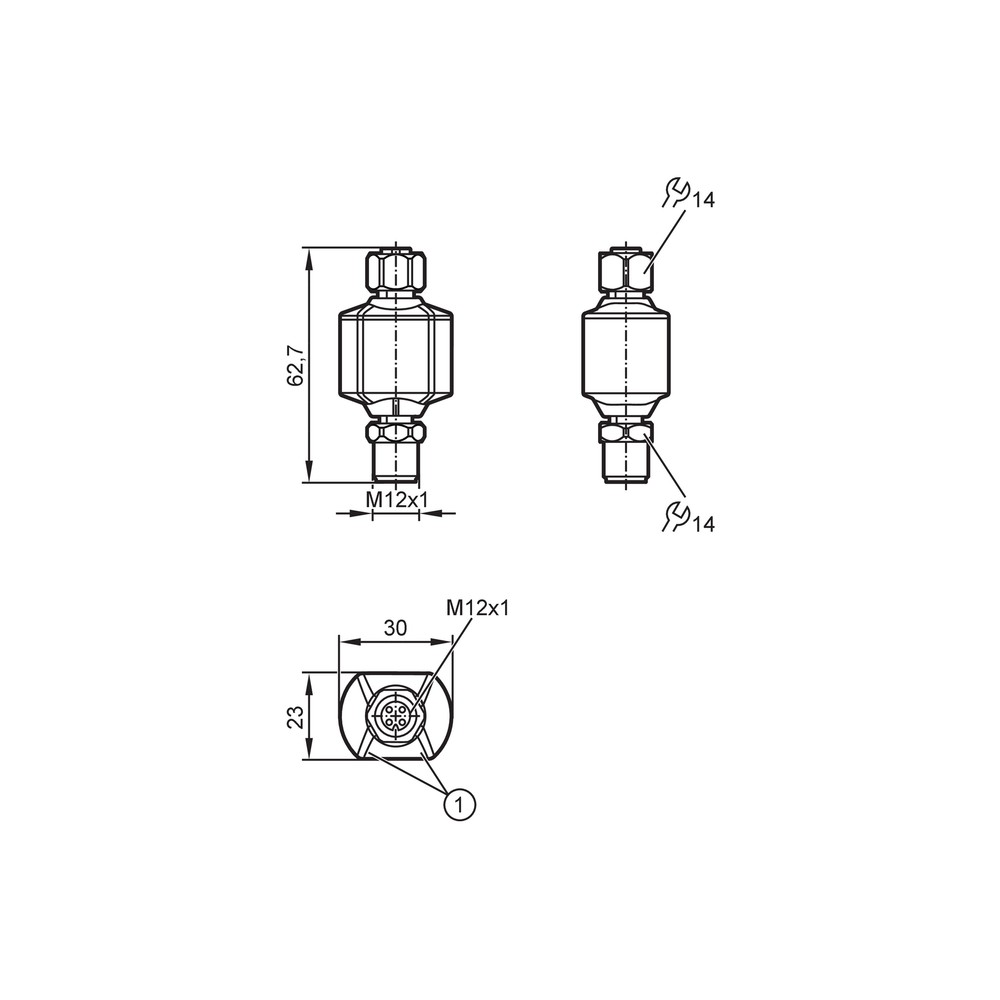

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não inicia ou não indica operação.	Alimentação ausente, ligação incorreta ou tensão fora da faixa de operação.	Meça a alimentação no ponto de conexão e confirme a tensão de 18 a 30 V DC e a pinagem correspondente ao conector ou soquete usado.
A comunicação IO-Link não é estabelecida.	Porta master, classe, revisão, modo de transferência ou pinagem não correspondentes à configuração requerida.	Confira a exigência de classe A, os parâmetros IO-Link configurados e a pinagem do lado conectado no datasheet.
A comunicação Bluetooth Mesh fica instável ou não é detectada.	Condições locais de rádio ou distância além do alcance típico informado.	Verifique se o Bluetooth está habilitado no sistema, teste a comunicação em menor distância e compare com o alcance típico de 20 m indicado.
A saída de comutação não apresenta o comportamento esperado.	Conexão no pino incorreto, carga ou corrente acima do limite especificado, ou interpretação incorreta da função de saída.	Confirme a pinagem OUT1/OUT2 aplicável, a configuração da saída PNP e se a corrente constante da saída não excede 200 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EIO344 em português (Datasheet) Desenho em escala do fabricante (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EIO344 e para que serve?

É um adaptador Bluetooth Mesh com interface IO-Link, destinado à comunicação sem fio em aplicações IIoT. A ficha indica BLE 5.0 e alcance Bluetooth típico de 20 m.

Com quais requisitos IO-Link ele deve ser conectado?

A ficha especifica porta master classe A, IEC 61131-9 e dispositivo IO-Link nas revisões 1.0 ou 1.1. O dispositivo opera em COM2, a 38,4 kBaud.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios inclusos. A lista de acessórios não está especificada nos dados fornecidos.

Ele serve para alimentação diferente de 18 a 30 V DC?

A ficha especifica operação entre 18 e 30 V DC, com 24 V DC nominal. Não use esta faixa como evidência de compatibilidade com tensões externas a esses limites.

Posso usar o EIO344 com uma conexão diferente de M12 codificação A?

A conexão informada é M12 codificação A. Para outro tipo de conexão ou pinagem, confirme a compatibilidade elétrica e mecânica antes da instalação; a ficha não lista outras opções.

O LED não acende: o que devo verificar antes de substituir o adaptador?

Verifique primeiro se há alimentação e se a tensão está entre 18 e 30 V DC. Confira também a pinagem e o lado da conexão utilizado, conforme o datasheet.

O Bluetooth ou o IO-Link não comunica; qual é a primeira verificação?

Para IO-Link, confira a classe A exigida, a pinagem e os parâmetros do master. Para Bluetooth, teste a comunicação em menor distância, considerando que os 20 m são um alcance típico.

Devo escolher este adaptador ou um dispositivo sem Bluetooth Mesh?

Escolha o EIO344 se a aplicação requer Bluetooth Mesh com interface IO-Link e atende às condições elétricas e de conexão especificadas. A ficha não apresenta uma alternativa ou modelo comparativo.

Preciso comprar um kit ou o produto avulso?

A ficha informa uma peça por embalagem e não especifica um kit de acessórios. Confirme os componentes necessários à instalação na documentação do fabricante.

Que cuidados devo tomar ao instalar o EIO344?

Identifique o conector ou soquete usado e confirme a pinagem correspondente antes de ligar. Consulte o datasheet para as instruções completas; a ficha fornecida não especifica torque ou ferramenta de montagem.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial indicada para o dispositivo e o master conforme IEC 61131-9. (Ref.: SDCI-Padrão IEC 61131-9)

Bluetooth Mesh

Tecnologia de comunicação sem fio indicada para o adaptador. (Ref.: Bluetooth BLE 5.0; 2,4 GHz)

PNP

Tipo de função elétrica informado para a saída digital. (Ref.: Função elétrica PNP)

IP67 / IP69K

Graus de proteção declarados para o produto; a seleção deve considerar as condições de instalação e os requisitos da aplicação. (Ref.: Grau de proteção IP67; IP69K)

COM2

Tipo de transferência IO-Link informado para o dispositivo, com taxa de 38,4 kBaud. (Ref.: IO-Link Device - Tipo de transferência COM2, 38,4 kBaud)
