Adaptador IO-Link Bluetooth IFM EIO330

Pré-visualizar: EIO330 IFM - Adaptador IO-Link Bluetooth Diagnóstico e Parametrização IP67/69K 24V

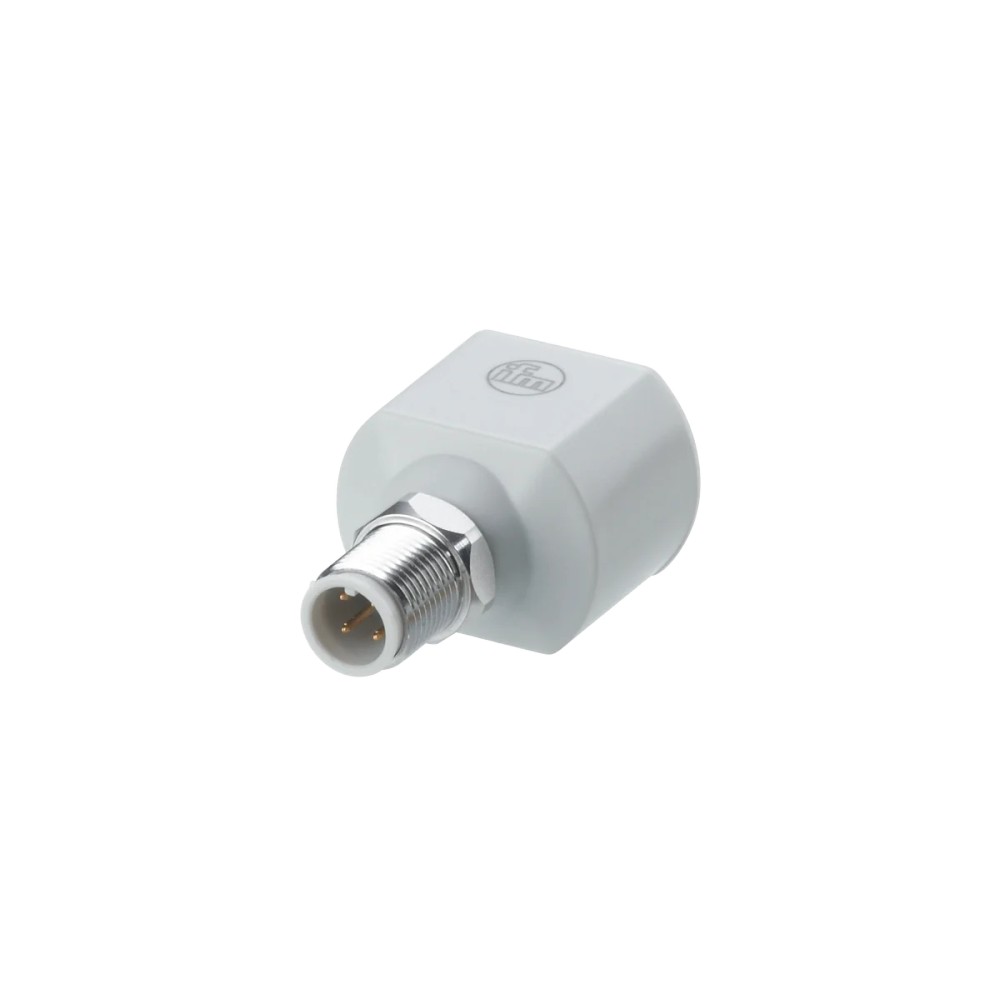

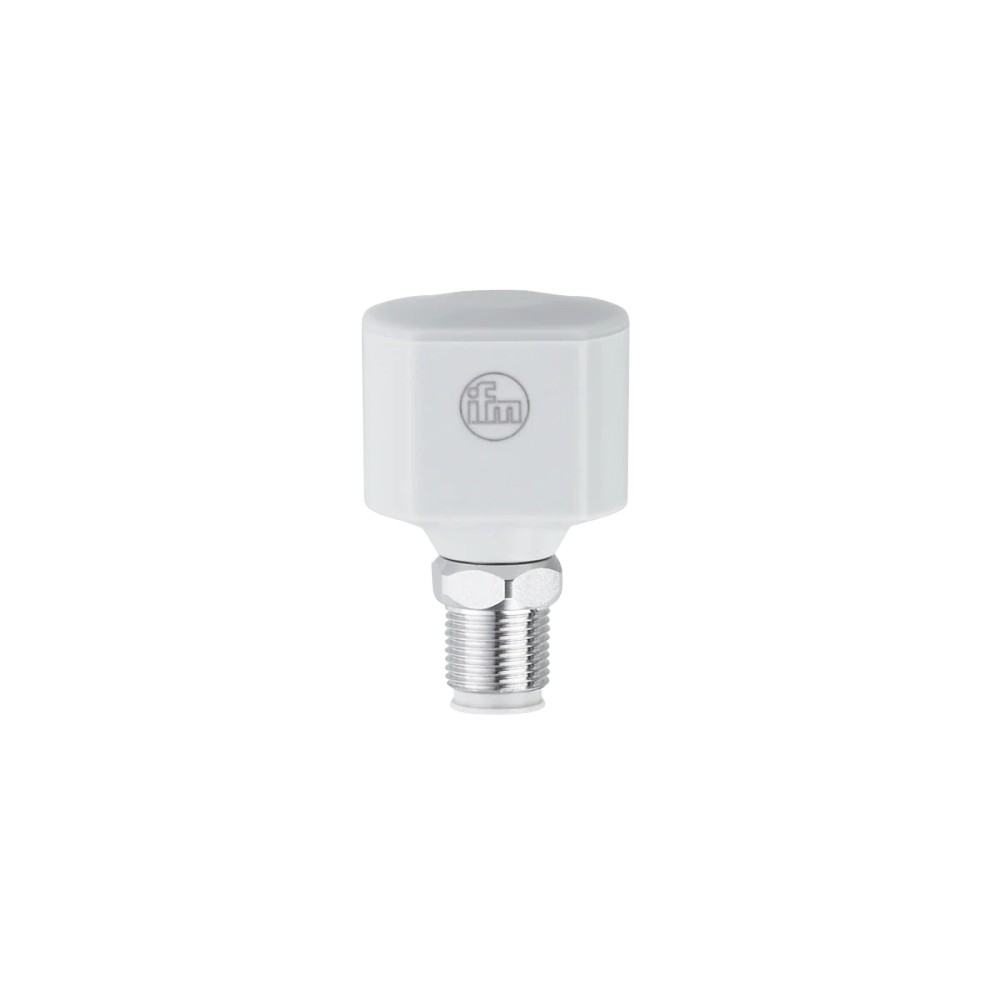

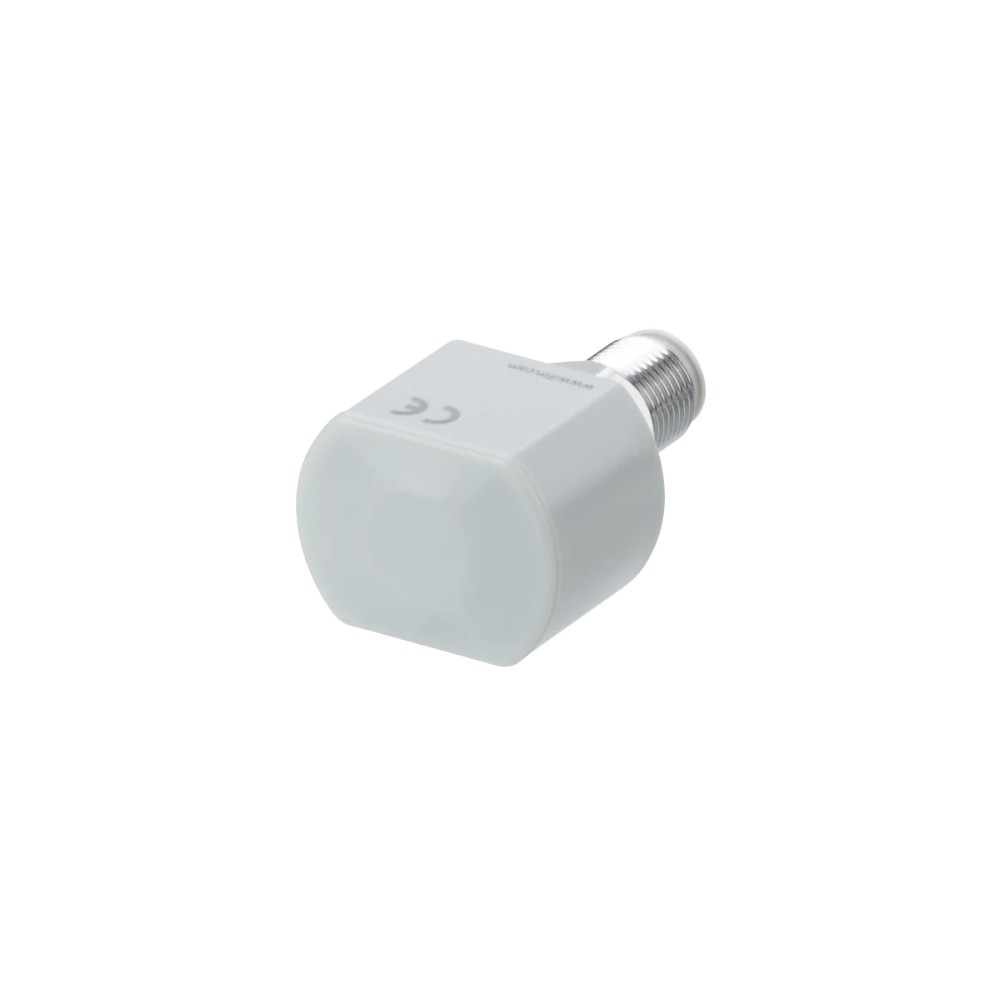

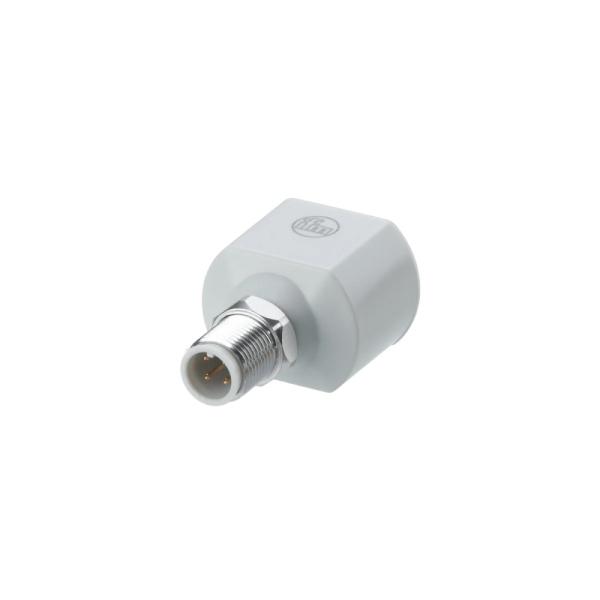

EIO330 IFM - Adaptador IO-Link Bluetooth Diagnóstico e Parametrização IP67/69K 24V

Imagem meramente ilustrativa

R$ 1.766,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EIO330
EAN: 4021179330381
NCM do produto: 85176279

Destaques do Produto Protocolo IO-Link e...mais

Fechar menu

Saiba mais sobre: "EIO330 IFM - Adaptador IO-Link Bluetooth Diagnóstico e Parametrização IP67/69K 24V"

Destaques do Produto

Protocolo

IO-Link e Bluetooth

Mestre compatível

Mestre IO-Link IFM, firmware 2.1 ou superior

Alimentação

24 V DC nominal; faixa de operação 18...30 V DC

Conexão

M12, codificação A, 4 contatos; classe de porta master A

Proteção

IP67 e IP69K

Alcance Bluetooth típico

20 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador IO-Link/Bluetooth IFM EIO330, 24 V, IP67/IP69K

O IFM EIO330 é um adaptador que conecta comunicação IO-Link e Bluetooth para acesso aos dados de sensores ligados ao mesmo mestre IO-Link. Permite visualizar valores de processo, parametrizar equipamentos e realizar diagnóstico. Opera com alimentação de 24 V e possui conexão M12 codificação A de 4 contatos. Requer um mestre IO-Link IFM com firmware a partir da versão 2.1.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EIO330
Marca	IFM
Interfaces de comunicação	IO-Link e Bluetooth
Alimentação nominal	24 V DC
Tensão de operação	18...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP67; IP69K
Alcance Bluetooth típico	20 m
Temperatura ambiente	-25...60 °C
Mestre requerido	Mestre IO-Link IFM com firmware a partir da versão 2.1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações com sensores IO-Link conectados ao mesmo mestre IO-Link IFM, firmware 2.1 ou superior, para visualização dos valores de processo, parametrização ou diagnóstico.
Aplicações que atendam à alimentação de 18...30 V DC, conexão elétrica M12 codificação A e classe A da porta do mestre.
Ambientes cuja temperatura de operação esteja entre -25 e 60 °C e que exijam proteção IP67/IP69K.

⚠ Considere outro se precisa de:

Não selecionar para uso com mestre IO-Link de outra marca ou com firmware IFM anterior à versão 2.1: a compatibilidade especificada é somente com mestre IO-Link IFM a partir da versão 2.1.
Não selecionar se a instalação exigir conexão elétrica diferente de M12 codificação A ou porta de master classe A, sem confirmar a adequação por documentação do fabricante.
Não usar fora dos limites de tensão de operação de 18...30 V DC ou da temperatura ambiente de -25...60 °C.

APLICAÇÕES E USO

Uso comprovado: visualizar valores de processo dos sensores conectados ao mesmo mestre IO-Link IFM, além de parametrizar, ajustar e diagnosticar dispositivos; o mestre deve ter firmware 2.1 ou superior.
Uso Bluetooth em instalações dentro da faixa ambiente de -25...60 °C, com alcance típico informado de 20 m. O alcance efetivo na instalação não é especificado e pode exigir validação no local.
Uso em ambiente que exige proteção IP67/IP69K, desde que a instalação e as conexões sigam as instruções do fabricante.
Possibilidade inferida: apoiar atividades de comissionamento ou análise no local por acesso Bluetooth; essa aplicação depende da configuração do mestre e dos dispositivos e deve ser validada com a documentação IFM.

COMO ESCOLHER

Antes de comprar o Adaptador IO-Link/Bluetooth IFM EIO330, 24 V, IP67/IP69K, verifique estes pontos:

Escolha o EIO330

Quando a instalação possui mestre IO-Link IFM com firmware 2.1 ou superior e é necessário visualizar valores de processo dos sensores conectados ao mesmo mestre, além de parametrizar ou diagnosticar dispositivos por Bluetooth.

Verifique antes da seleção

Confirme a porta de master classe A, a conexão M12 codificação A de 4 contatos e a alimentação dentro da faixa de 18...30 V DC. O alcance Bluetooth informado é típico de 20 m; confirme a cobertura na instalação.

Procure outra solução ou valide com a IFM

Se o mestre não for IFM, tiver firmware anterior à versão 2.1, ou a instalação não atender às condições elétricas e ambientais especificadas, consulte a documentação do fabricante para identificar uma solução compatível. A ficha não informa um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Adaptador IO-Link/Bluetooth MULTI RW	Tipo de produto indicado pelo fabricante.
Modelo / SKU / Part Number	EIO330	Identificação do produto.
Marca	IFM	Fabricante informado.
GTIN	4021179330381	Código global de identificação comercial.
Funções	Visualização de todos os valores de processo dos sensores conectados ao mesmo mestre; ajuste de dispositivo; diagnóstico; parametrização e análise de equipamentos	Funções declaradas para o adaptador.
Limitação do mestre	Funciona apenas com mestre IO-Link IFM a partir da versão de firmware 2.1	Condição explícita de compatibilidade.
Possibilidades de ajuste dos parâmetros	Registro de valor do processo	Possibilidade de ajuste indicada na ficha.

Dados elétricos
Tensão nominal DC	24 V	Valor nominal de alimentação.
Tensão de operação	18...30 V DC	Faixa de operação indicada.
Consumo de corrente	< 30 mA	Consumo informado pelo fabricante.
Classe de proteção	III	Classificação elétrica informada.
Categoria de sobretensão	II	Categoria indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Fontes de alimentação UL	Low Voltage / Limited Energy	Classificação de alimentação indicada na ficha.

Interfaces e comunicação
Interfaces de comunicação	IO-Link; Bluetooth	Interfaces declaradas.
Revisão IO-Link	1.1	Revisão da interface.
Padrão SDCI	IEC 61131-9	Norma indicada para a comunicação IO-Link.
Tipo de transferência IO-Link	COM3 (230,4 kBaud)	Modo e taxa de transferência informados.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo indicado para o ciclo do processo.
DeviceID suportado (IO-Link Device)	1313	Identificador suportado informado.
Retardo de prontidão (IO-Link Device)	< 0,3 s	Tempo indicado até a prontidão do dispositivo IO-Link.
Retardo de prontidão (unidade de indicação IO-Link)	< 0,3 s	Tempo indicado para a unidade de indicação IO-Link.

Bluetooth
Banda de frequência	2,4–2,482 GHz	Faixa de frequência especificada.
Alcance de detecção	Tipicamente 20 m	Alcance típico informado; não representa garantia de alcance em toda instalação.
Potência de transmissão	10 mW (10 dBm)	Potência de transmissão especificada.
Padrões de transmissão	BLE 4.0; BLE 4.1; BLE 4.2; EDR 2.0; EDR 2.1	Padrões listados na ficha.
Retardo de prontidão Bluetooth	< 1 s	Tempo de prontidão indicado.
Indicação de operação	1 x LED tricolor para interferência Bluetooth	Indicador de operação informado.
Homologações de radiotransmissão	EU/RED; Austrália; EUA; Nova Zelândia; Canadá; Japão; Brasil; China; África do Sul; Argentina; Cingapura; México; Malásia; Vietnã; Chile; Tailândia; Taiwan; Coreia do Sul; Índia; Namíbia; Indonésia	Mercados e homologações listados na ficha; observar requisitos locais aplicáveis.

Conexão elétrica
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector e contatos especificados.
Classe de master port exigida	A	Classe exigida para a porta do mestre IO-Link.

Condições ambientais e proteção
Grau de proteção IP	IP67; IP69K	Graus de proteção declarados.
Temperatura ambiente	-25...60 °C	Faixa ambiente de operação informada.
Temperatura de armazenamento	-40...70 °C	Faixa de armazenamento informada.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3 em reservatórios metálicos fechados	Normas e condição de EMC conforme declaradas na ficha.
Certificado UL Ta max.	55 °C	Temperatura máxima ambiente indicada para a certificação UL.
UL Enclosure type	Type 1	Tipo de invólucro UL informado.

Dados mecânicos e materiais
Materiais de construção	Aço inoxidável 1.4404 (316L); PA; vedação FKM	Materiais declarados para a construção.
Peso	94 g	Massa informada na ficha.
Contatos	Banhados a ouro	Característica especial dos contatos.

Resistência mecânica
Resistência a choques	DIN EN 60068-2-27, 15 g (6 ms)	Ensaio e valor informados.
Resistência a vibrações	DIN EN 60068-2-6, 2 g (10...150 Hz)	Ensaio e faixa de frequência informados.

Sinalização e certificações
Display em operação	Bluetooth interferência: 1 x LED tricolor	Indicação visual especificada.
Número do arquivo UL	E205959	Identificação UL informada.
NCM	8517.62.79	Código fiscal informado na ficha.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.
MTTF	281 anos	Valor MTTF informado; não equivale a período de garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9; transmissão COM3 a 230,4 kBaud.

• Bluetooth; banda de 2,4–2,482 GHz; padrões BLE 4.0, BLE 4.1, BLE 4.2, EDR 2.0 e EDR 2.1.

• Compatível com mestre IO-Link IFM a partir da versão de firmware 2.1.

• DeviceID suportado informado: 1313.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados; classe de porta master requerida A. Alimentação nominal de 24 V DC, tensão de operação de 18...30 V DC e consumo inferior a 30 mA. Proteção contra inversão de polaridade: sim.

Processo Conexão IO-Link com dispositivos ligados ao mesmo mestre IO-Link IFM. A ficha identifica a conexão elétrica M12, mas não especifica rosca ou conexão de processo mecânica; não presumir compatibilidade mecânica com o sensor ou processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Mestre IO-Link IFM com firmware 2.1 ou superior e porta classe A	✓	Atende à condição de mestre e à classe de porta requeridas; permite acesso aos sensores ligados ao mesmo mestre.
Mestre IO-Link IFM com firmware anterior à versão 2.1	✗	A ficha limita o funcionamento a mestre IO-Link IFM a partir do firmware 2.1.
Mestre IO-Link de fabricante diferente	✗	A compatibilidade declarada é especificamente com mestre IO-Link IFM; não há compatibilidade com outras marcas confirmada na ficha.
Instalação elétrica com alimentação de 18...30 V DC e M12 codificação A, porta classe A	✓	Corresponde à faixa de tensão e às características de conexão e porta informadas.
Instalação que exige operação fora de -25...60 °C	✗	A condição excede a faixa de temperatura ambiente especificada.
Necessidade de comunicação Bluetooth a distância superior ao alcance típico informado	✗	O alcance Bluetooth indicado é tipicamente 20 m; desempenho além desse valor não está confirmado.

INSTALAÇÃO

Como instalar o Adaptador IO-Link/Bluetooth IFM EIO330, 24 V, IP67/IP69K

Confirme que o equipamento a integrar é um mestre IO-Link IFM com firmware 2.1 ou superior.
Verifique que a porta do mestre é classe A e que a interface disponível corresponde a M12 codificação A.
Confira a tensão de alimentação: nominal de 24 V DC, com operação entre 18 e 30 V DC.
Conecte o adaptador à instalação pelo conector M12, respeitando a codificação e os contatos; consulte o datasheet para detalhes de ligação.
Após energizar, confirme a indicação do LED tricolor referente à interferência Bluetooth e verifique a comunicação conforme o procedimento IFM.
Use a conexão Bluetooth dentro das condições da instalação; considere o alcance típico de 20 m e consulte a documentação do fabricante para configuração e operação.

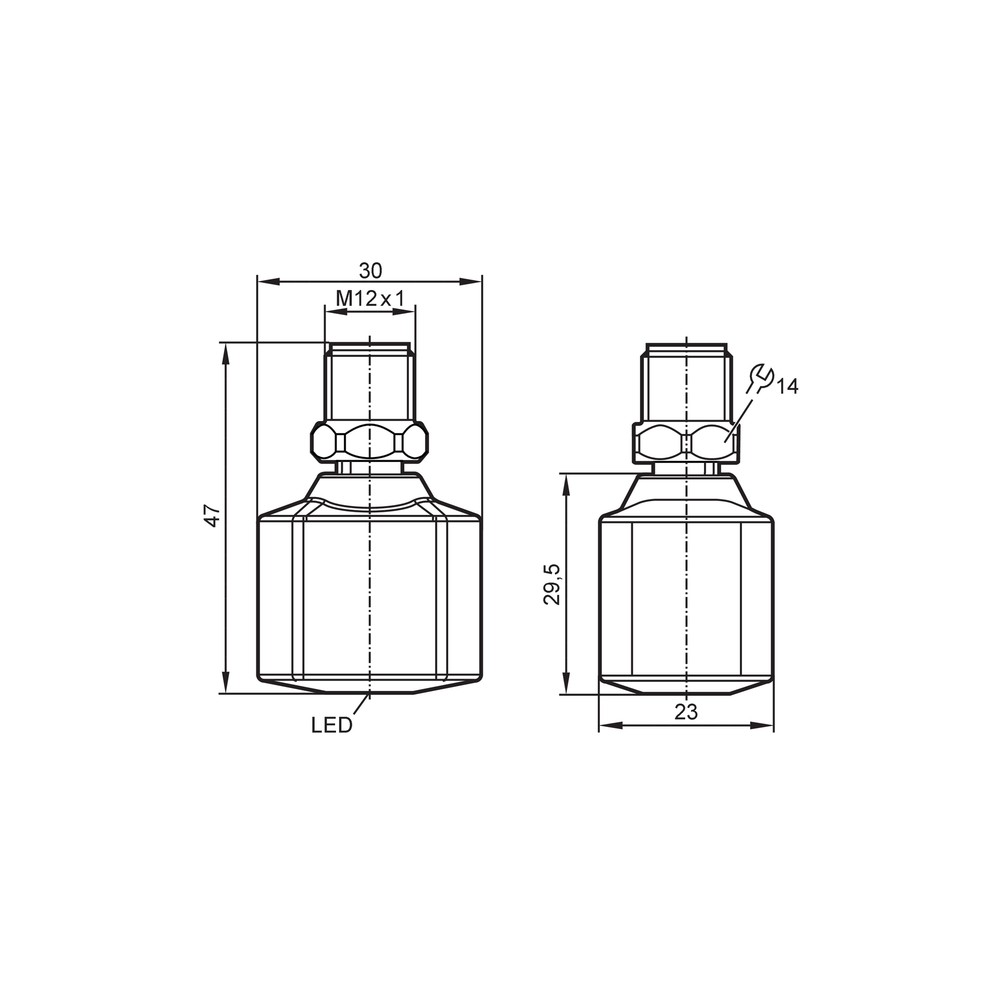

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não estabelece comunicação IO-Link.	Mestre diferente de IFM, firmware anterior à versão 2.1, porta incompatível com classe A ou ligação elétrica inadequada.	Confirme marca e versão de firmware do mestre, classe da porta e conexão M12 codificação A; confira a alimentação dentro de 18...30 V DC.
A conexão Bluetooth não é detectada ou fica instável.	Dispositivo fora do alcance típico, interferência de rádio ou Bluetooth não pronto.	Verifique a indicação do LED tricolor, aproxime o dispositivo e confira a banda de 2,4–2,482 GHz e os padrões Bluetooth suportados.
O adaptador não inicia ou perde operação.	Tensão fora da faixa de operação ou conexão elétrica incorreta.	Meça a alimentação no conector e confirme 18...30 V DC, codificação A e contatos conforme documentação IFM.
Os valores de processo dos sensores não aparecem.	Sensores não conectados ao mesmo mestre IO-Link ou configuração/comunicação do mestre não atendida.	Confirme que os dispositivos estão conectados ao mesmo mestre IO-Link IFM compatível e consulte o diagnóstico do mestre e do dispositivo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EIO330 (PDF) (Datasheet) Desenho em escala EIO330 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EIO330 e para que serve?

É um adaptador IO-Link/Bluetooth para visualizar valores de processo de sensores conectados ao mesmo mestre, parametrizar equipamentos e realizar diagnóstico.

Com quais mestres IO-Link o EIO330 funciona?

A ficha especifica funcionamento somente com mestre IO-Link IFM a partir do firmware 2.1. Também requer uma porta master classe A.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor ou a documentação IFM para confirmar o conteúdo da embalagem.

O EIO330 funciona com mestre IO-Link de outra marca?

A compatibilidade declarada é somente com mestre IO-Link IFM a partir do firmware 2.1. A ficha não confirma funcionamento com mestres de outras marcas.

Posso usar o adaptador com um mestre IFM que tenha firmware anterior à versão 2.1?

Não conforme a condição de funcionamento informada: é necessário firmware 2.1 ou superior. Verifique a versão instalada no mestre antes da seleção.

O Bluetooth não conecta; o que devo verificar antes de substituir o adaptador?

Verifique se o dispositivo está dentro do alcance típico de 20 m e observe o LED tricolor de interferência Bluetooth. Confira também a prontidão Bluetooth, especificada como inferior a 1 s.

Os valores dos sensores não aparecem; qual é a causa provável?

O adaptador apresenta os valores dos sensores conectados ao mesmo mestre. Confirme que os dispositivos estão no mesmo mestre IFM compatível e verifique o diagnóstico da comunicação IO-Link.

Devo comprar o EIO330 ou procurar outro adaptador?

Escolha o EIO330 quando o sistema tiver mestre IO-Link IFM com firmware 2.1 ou superior e porta classe A. Se o mestre for de outra marca ou não atender a essa condição, valide uma alternativa com a IFM; a ficha não identifica outro modelo.

Como conecto o EIO330 à instalação?

A ficha informa conexão M12 codificação A, com 4 contatos, e porta de master classe A. Siga o desenho e as instruções do datasheet para a ligação específica; não há pinagem detalhada disponível nos dados fornecidos.

Qual é a procedência e quem emite a nota fiscal?

O diferencial comercial informado declara venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento realizado diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação serial usada para comunicar com dispositivos e mestres compatíveis. (Ref.: revisão IO-Link 1.1; IEC 61131-9)

COM3

Modo de transferência IO-Link com taxa de comunicação especificada na ficha. (Ref.: COM3, 230,4 kBaud)

Bluetooth BLE

Família de padrões Bluetooth de baixa energia listada para a comunicação sem fio do adaptador. (Ref.: BLE 4.0, BLE 4.1 e BLE 4.2)

IP67 / IP69K

Graus de proteção do invólucro declarados pelo fabricante. (Ref.: grau de proteção IP67; IP69K)

M12 codificação A

Tipo de conexão elétrica circular especificado para a interface do adaptador. (Ref.: 1 x M12, codificação A, 4 contatos)
