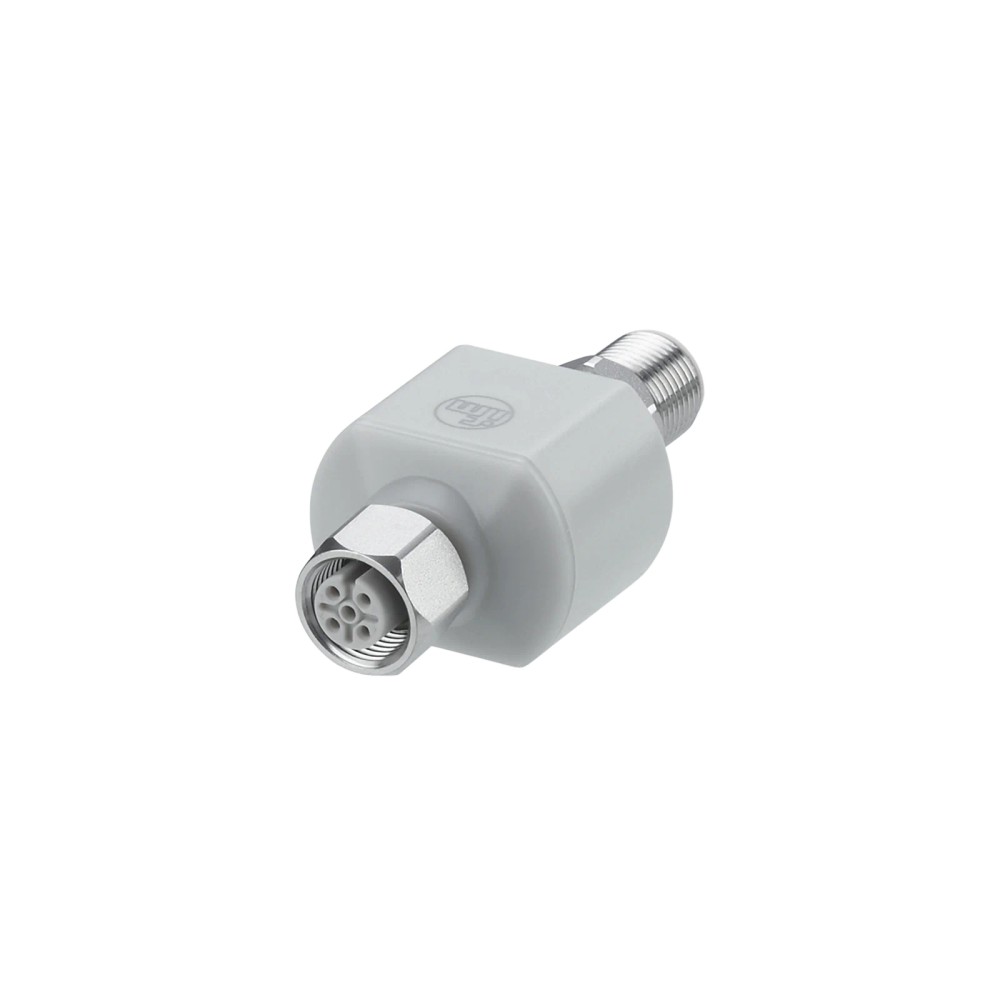

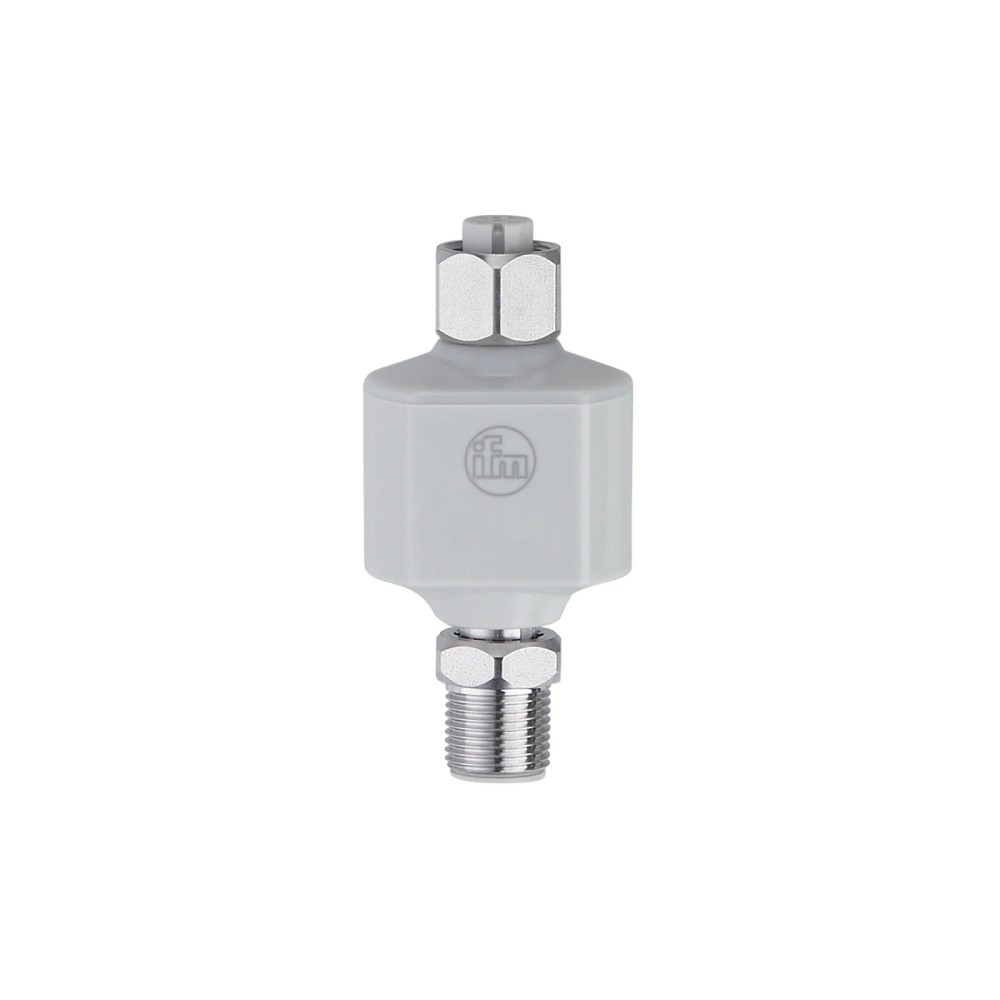

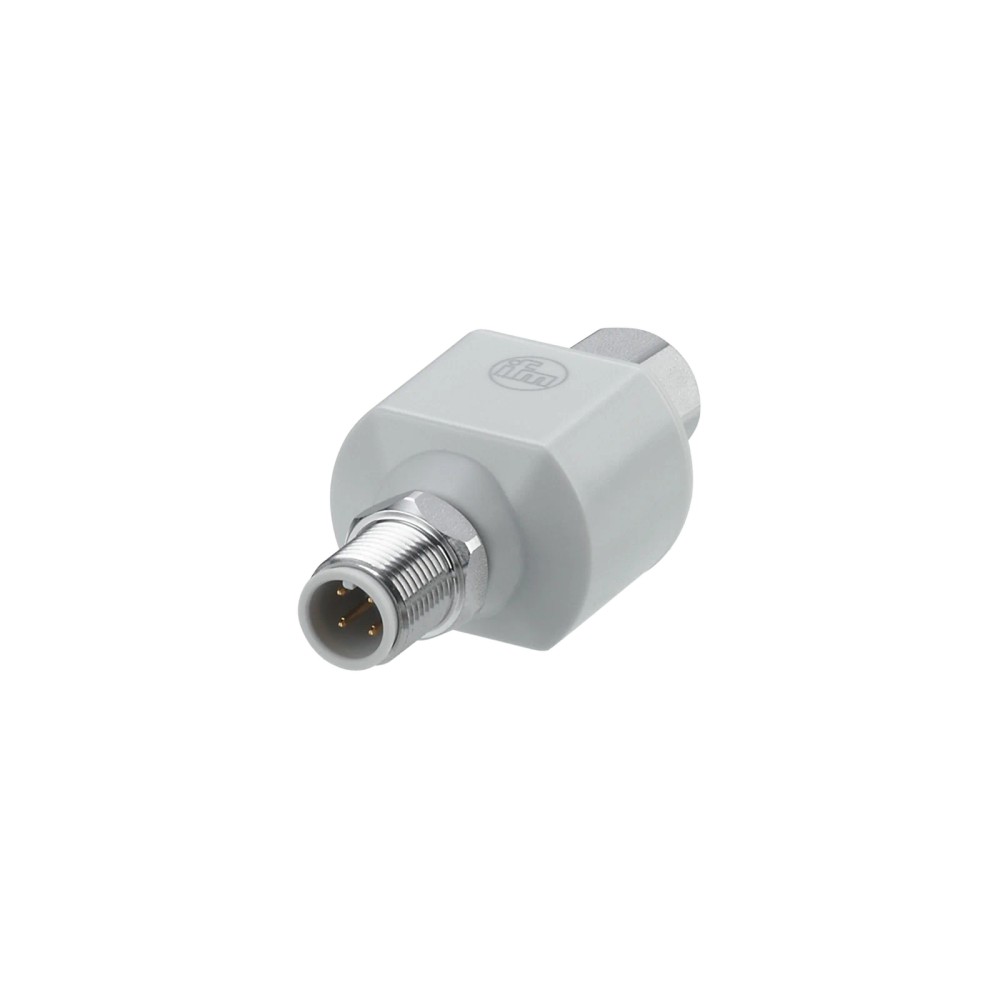

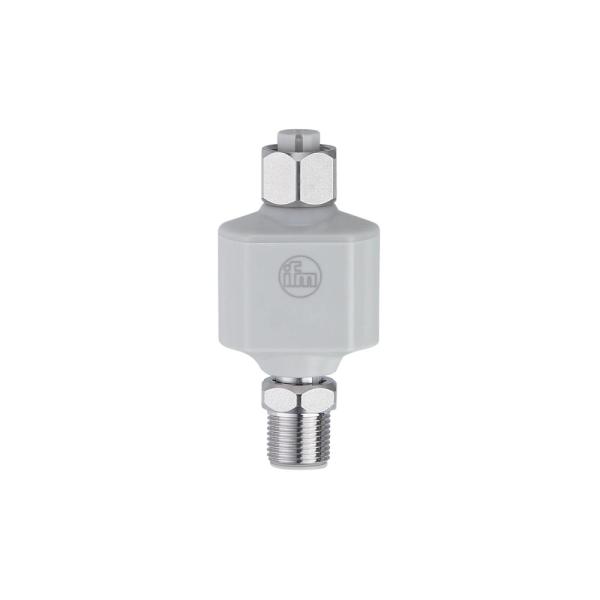

Mestre IO-Link IFM EIO104 | Conversor 4...20 mA

Pré-visualizar: EIO104 IFM - Mestre IO-Link Conversor IFM Conversão de sinal IO-Link Saída 4...20 mA

EIO104 IFM - Mestre IO-Link Conversor IFM Conversão de sinal IO-Link Saída 4...20 mA

Imagem meramente ilustrativa

R$ 1.456,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EIO104
EAN: 4021179336758
NCM do produto: 85176279

Destaques do Produto Conversão de sinal...mais

Fechar menu

Saiba mais sobre: "EIO104 IFM - Mestre IO-Link Conversor IFM Conversão de sinal IO-Link Saída 4...20 mA"

Destaques do Produto

Conversão de sinal

IO-Link para 4...20 mA

Saídas analógicas

Compatibilidade de sensor

Sensores ifm devidamente especificados

Alimentação

18...30 V DC

Conexão elétrica

M12, codificação A

Proteção do invólucro

IP 67; IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Mestre IO-Link / Conversor IFM EIO104, saída analógica 4...20 mA

O IFM EIO104 é um mestre IO-Link integrado que converte sinais de sensores ifm devidamente especificados para saídas analógicas de 4...20 mA. Possui duas saídas analógicas, precisão de 0,25% e comunicação IO-Link versão 1.1. Opera com alimentação de 18...30 V DC e tem conexões M12. A seleção do sensor compatível deve ser confirmada na documentação do fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Mestre IO-Link integrado / conversor
Sinal de saída	4...20 mA
Quantidade de saídas analógicas	2
Precisão da saída analógica	0,25%
Tensão de operação	18...30 V DC
Interface e revisão	IO-Link; revisão 1.1
Conexões	1 conector M12 A de 4 contatos e 1 soquete M12 A de 3 contatos
Proteção	IP 67; IP 69K
Dimensões	62,7 x 30 x 23 mm
Temperatura ambiente de operação	-25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que necessitem converter o sinal de sensores ifm devidamente especificados em sinal analógico de 4...20 mA.
Instalações que possam atender à alimentação de 18...30 V DC, às conexões M12 indicadas e às condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não selecionar para sensores cuja compatibilidade com o EIO104 não esteja confirmada pela ifm; o fabricante informa que o conversor só funciona com sensores ifm devidamente especificados.
Não utilizar quando o sinal de saída requerido não for 4...20 mA, sem confirmar que a aplicação aceita essa interface.

APLICAÇÕES E USO

Uso declarado pelo fabricante: conversão para 4...20 mA em conjunto com sensores ifm devidamente especificados. A compatibilidade deve ser verificada para o sensor escolhido.
Possibilidade de aplicação: integração de sinais de sensores compatíveis em sistemas que recebam 4...20 mA. Essa possibilidade depende da compatibilidade do sensor, da carga de até 500 Ω e das condições elétricas e ambientais especificadas; confirme a configuração no datasheet.

COMO ESCOLHER

Antes de comprar o Mestre IO-Link / Conversor IFM EIO104, saída analógica 4...20 mA, verifique estes pontos:

Escolha o EIO104

Quando a aplicação exigir conversão de sinal IO-Link de sensores ifm devidamente especificados para duas saídas analógicas de 4...20 mA e a instalação atender às condições elétricas, ambientais e de conexão da ficha.

Avalie outra configuração

Busque uma opção diferente se a aplicação exigir outro tipo de sinal de saída ou se o sensor pretendido não estiver especificado como compatível. Confirme a combinação sensor-conversor na documentação ifm antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Mestre IO-Link / conversor - 4...20 mA	Função descrita para o EIO104.
Modelo	Mestre IO-Link integrado	Descrição do modelo na ficha técnica.
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Perfil IO-Link	Common - I&D Identification and Diagnosis	Perfil informado para identificação e diagnóstico.
Revisão IO-Link	1.1	Revisão de protocolo indicada.
DeviceID (IO-Link Device)	1398	Identificador do dispositivo informado.
SKU / Part Number	EIO104	Identificação comercial e do componente.
GTIN	4021179336758	Identificação global do produto.
Marca	IFM	Fabricante informado.
Categoria	IO-Link	Categoria do produto no anúncio.
NCM	8517.62.79	Classificação fiscal apresentada na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados elétricos
Tensão nominal DC	24 V	Valor nominal declarado.
Tensão de operação	18...30 V DC; para SELV/PELV	Faixa de alimentação informada.
Consumo de corrente	< 30 mA	Consumo especificado na ficha.
Capacidade de carga total	0,83 A	Limite total de carga informado.
Certificado UL - Fontes de alimentação	Low Voltage / Limited Energy	Classificação de fonte indicada na ficha UL.

Saídas analógicas
Sinal / corrente da saída analógica	4...20 mA	Faixa de corrente de saída declarada.
Quantidade de saídas analógicas	2	Número de saídas especificado.
Precisão da saída analógica	0,25%	Precisão informada pelo fabricante.
Carga máxima	500 Ω	Carga máxima resistiva indicada para a saída.

Interfaces e conexões elétricas
Quantidade de portas classe A	1	Quantidade declarada na ficha.
Conexão elétrica - conector	1 x M12; codificação A; 4 contatos	Conexão elétrica especificada; não define pinagem.
Conexão elétrica - soquete	1 x M12; codificação A; 3 contatos	Conexão elétrica especificada; não define pinagem.
Tipo de transferência (IO-Link Device)	COM2 (38,4 kBaud)	Taxa de transmissão do dispositivo informada.
Tipo de transferência (IO-Link Master)	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Taxas de transferência do mestre listadas.

Tempos de processo
Tempo mín. do ciclo do processo	4,2 ms	Tempo mínimo de ciclo declarado.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...60 °C	Faixa de operação especificada.
Temperatura ambiente UL máxima	55 °C	Limite de temperatura ambiente indicado para UL.
Temperatura de armazenamento	-40...70 °C	Faixa de armazenamento declarada.
Umidade relativa do ar máxima	90%; decrescimento linear até 50% a 40 °C, sem condensação	Condição de umidade informada pelo fabricante.
Grau de proteção	IP 67; IP 69K	Classes de proteção declaradas para o produto.
Certificado UL - Enclosure type	Type 1	Classificação de invólucro indicada na ficha UL.
Certificado UL - Número do arquivo	E205959	Número de arquivo UL apresentado.

Dados mecânicos e materiais
Dimensões	62,7 x 30 x 23 mm	Dimensões gerais informadas.
Largura	62,7 mm	Dimensão indicada na ficha.
Altura	30 mm	Dimensão indicada na ficha.
Profundidade	23 mm	Dimensão indicada na ficha.
Peso	91,45 g	Peso informado no conjunto de dados do produto.
Formato do invólucro	Retangular	Formato declarado.
Materiais do invólucro	PA; 1.4404 (aço inoxidável 316L); FKM	Materiais listados para o produto.
MTTF	254 anos	Valor de MTTF informado na ficha; não equivale a garantia de vida útil.

Displays e elementos de operação
Display em operação	1 x LED, verde	Indicação visual de operação declarada.
Display de status	1 x LED, vermelho	Indicação visual de status declarada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.

• Perfil IO-Link: Common - I&D Identification and Diagnosis.

• Transferência do IO-Link Device: COM2, 38,4 kBaud.

• Transferência do IO-Link Master: COM1, 4,8 kBaud; COM2, 38,4 kBaud; COM3, 230,4 kBaud.

• Compatibilidade funcional indicada pelo fabricante: sensores ifm devidamente especificados para uso com o EIO104.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; soquete M12, codificação A, 3 contatos. Alimentação de 18...30 V DC; tensão nominal de 24 V DC. A ficha não fornece pinagem, portanto consulte o datasheet antes de conectar.

Processo A ficha não informa conexão de processo mecânica. O produto utiliza conexões elétricas M12; a compatibilidade mecânica com o processo depende do sensor conectado e da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor ifm identificado pelo fabricante como devidamente especificado para o EIO104	✓	O fabricante declara que o conversor funciona em conjunto com sensores ifm devidamente especificados; confirme a combinação para o sensor específico.
Sensor sem compatibilidade confirmada com o EIO104	✗	A ficha restringe o funcionamento a sensores ifm devidamente especificados; não é possível confirmar a compatibilidade de um sensor não identificado.
Sistema que requer saída analógica de 4...20 mA e aceita alimentação e conexões informadas	✓	O produto oferece duas saídas de 4...20 mA e alimentação de 18...30 V DC, com conexões M12 especificadas.
Sistema que exige outro tipo de sinal analógico de saída	✗	A ficha deste produto especifica saída de 4...20 mA; não informa outros formatos de saída.
Instalação fora da temperatura ambiente de operação especificada	✗	A faixa ambiente de operação informada é de -25...60 °C.

INSTALAÇÃO

Como instalar o Mestre IO-Link / Conversor IFM EIO104, saída analógica 4...20 mA

Confirme no datasheet se o sensor ifm pretendido está devidamente especificado para uso com o EIO104.
Verifique se a alimentação disponível está dentro da faixa de 18...30 V DC e atende à condição SELV/PELV indicada.
Confirme que a entrada do sistema receptor aceita sinal de 4...20 mA e que a carga não excede 500 Ω.
Confira os conectores M12, a codificação e o número de contatos necessários para a instalação; consulte o datasheet para a pinagem.
Instale o produto em condições ambientais dentro das faixas de operação e proteção especificadas.
Após a conexão, verifique os LEDs de operação e status e confira se a comunicação e as saídas funcionam conforme a configuração prevista.

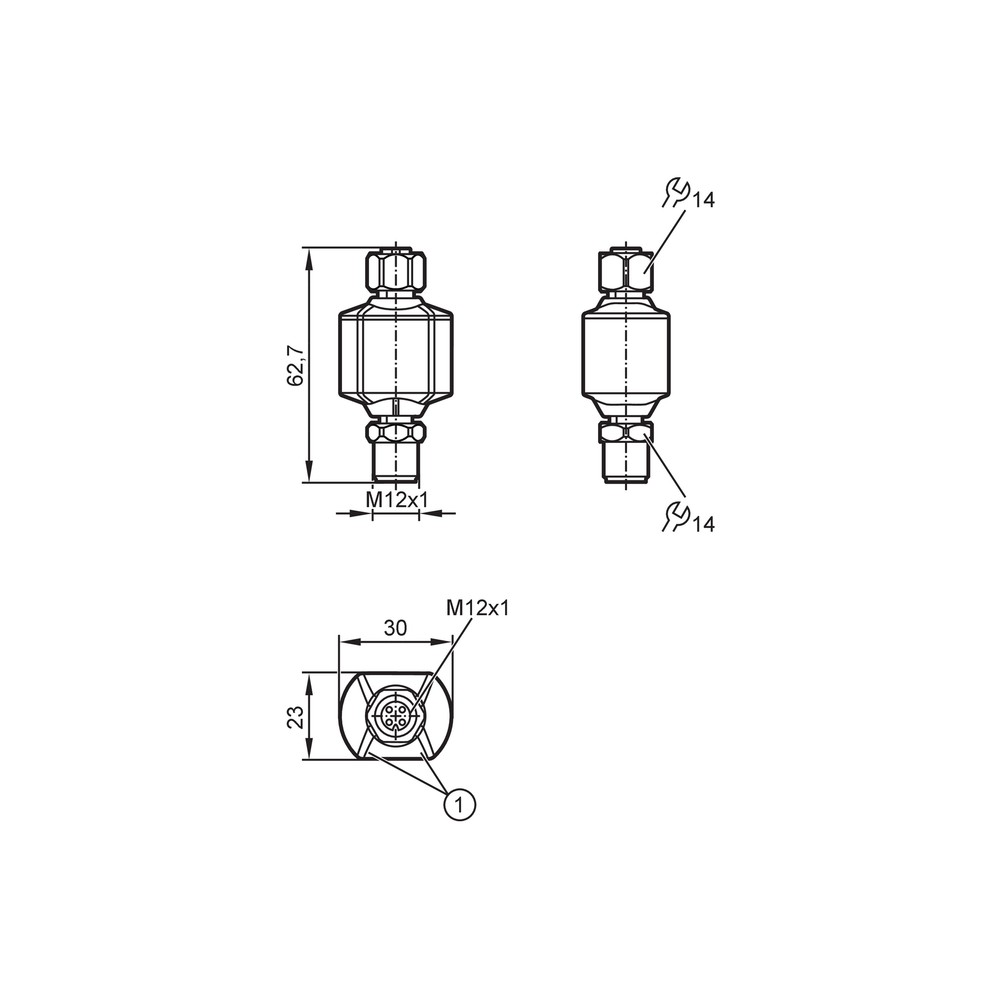

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o sensor.	Sensor não especificado para uso com o EIO104, conexão M12 inadequada ou configuração de comunicação não correspondente.	Confirme a compatibilidade do sensor na documentação ifm e verifique os conectores e os parâmetros de comunicação frente ao datasheet.
A saída analógica não apresenta o sinal esperado.	Carga conectada acima do limite informado ou incompatibilidade entre o sinal requerido pelo receptor e a saída 4...20 mA.	Verifique se a entrada do receptor aceita 4...20 mA e meça a carga do circuito, comparando-a com o máximo de 500 Ω.
O dispositivo não liga ou apresenta funcionamento instável.	Alimentação fora da faixa de operação especificada ou conexão elétrica incorreta.	Meça a tensão nos terminais de alimentação e confirme a faixa de 18...30 V DC; confira a pinagem no datasheet.
O estado indicado pelos LEDs não corresponde ao esperado.	Condição de alimentação, comunicação ou operação diferente da prevista; a ficha não detalha os códigos de estado dos LEDs.	Observe os LEDs verde e vermelho e consulte o datasheet do fabricante para interpretar os estados antes de substituir o produto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EIO104 - PT-BR (Datasheet) Desenho em escala EIO104 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EIO104 e para quem ele serve?

É um mestre IO-Link integrado que converte sinais de sensores ifm devidamente especificados para 4...20 mA. Serve a aplicações que necessitam dessa conversão e atendem às condições elétricas e de compatibilidade do fabricante.

Quais conexões e protocolo o EIO104 usa?

A comunicação é IO-Link versão 1.1. A ficha especifica um conector M12 codificação A de 4 contatos e um soquete M12 codificação A de 3 contatos; consulte o datasheet para a pinagem.

O EIO104 funciona com qualquer sensor IO-Link?

Não é possível afirmar compatibilidade com qualquer sensor IO-Link. O fabricante informa que ele funciona com sensores ifm devidamente especificados para esse conversor.

Este conversor serve para uma aplicação que exige uma saída diferente de 4...20 mA?

A ficha especifica saída analógica de 4...20 mA. Se o sistema exigir outro sinal, confirme outra configuração com o fabricante; este documento não informa outros formatos de saída para o EIO104.

O sensor não comunica com o conversor; o que verifico antes de trocar?

Confirme primeiro se o sensor ifm está especificado para o EIO104 e se a comunicação e as conexões correspondem ao datasheet. A ficha não fornece uma tabela de diagnóstico de LEDs, então consulte o fabricante para interpretar os estados.

A saída fica fora da faixa esperada; o que pode estar acontecendo?

Verifique se o receptor aceita 4...20 mA e se a carga do circuito está dentro do limite de 500 Ω. Confira também a compatibilidade e a configuração do sensor antes de substituir o conversor.

É melhor comprar o conversor avulso ou um conjunto com sensor?

O anúncio identifica o EIO104 como uma unidade, e a ficha informa uma peça por embalagem; não declara um kit com sensor. Como a compatibilidade depende de sensores ifm devidamente especificados, confirme separadamente o sensor adequado.

Como decidir entre o EIO104 e outro conversor?

Escolha o EIO104 quando precisar de conversão para 4...20 mA e a aplicação utilizar sensor ifm devidamente especificado. Se precisar de outro sinal ou de um sensor cuja compatibilidade não esteja confirmada, valide outra opção com o fabricante.

Que cuidados devo tomar na instalação?

Verifique a alimentação de 18...30 V DC, a aceitação de 4...20 mA pelo receptor e os conectores M12. Use o datasheet para consultar a pinagem e confirmar as ligações.

O produto acompanha cabos ou acessórios?

A ficha não informa acessórios inclusos; ela declara uma peça por embalagem. Confirme com o fornecedor se algum cabo ou acessório é necessário para a instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial indicada para o EIO104, com revisão 1.1 (Ref.: Revisão IO-Link).

COM2

Tipo de transferência do IO-Link Device informado a 38,4 kBaud (Ref.: Tipo de transferência (IO-Link Device)).

4...20 mA

Faixa de corrente especificada para as saídas analógicas do conversor (Ref.: Corrente da saída analógica).

Carga máxima

Limite de carga resistiva declarado para a saída analógica (Ref.: Carga máx.).

IP 67 / IP 69K

Graus de proteção declarados para o invólucro do produto (Ref.: Proteção).
