Mestre IO-Link Conversor ifm EIO104

Pré-visualizar: EIO104 IFM - Mestre IO-Link Conversor ifm Conversão de sinais 2 saídas 4...20 mA

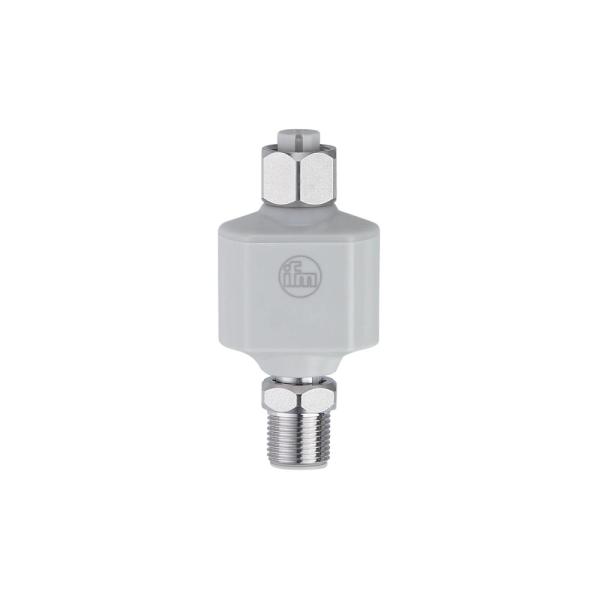

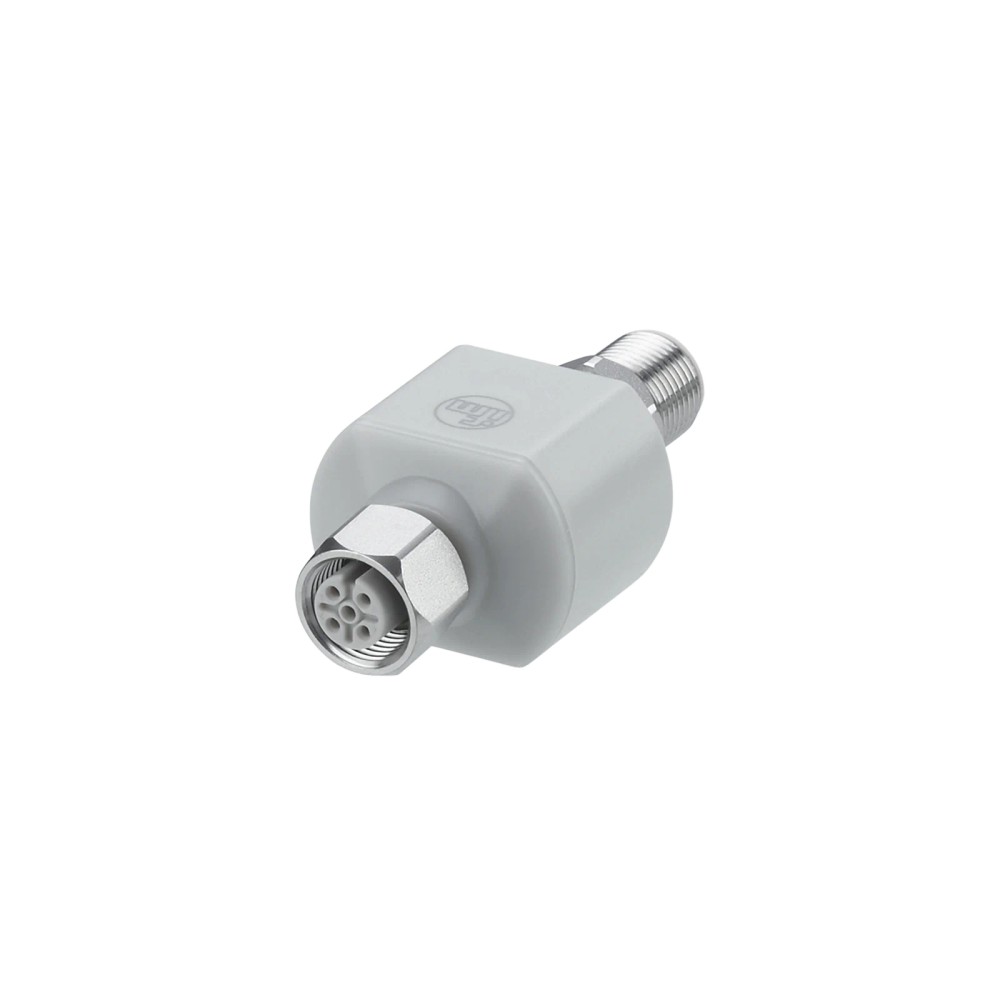

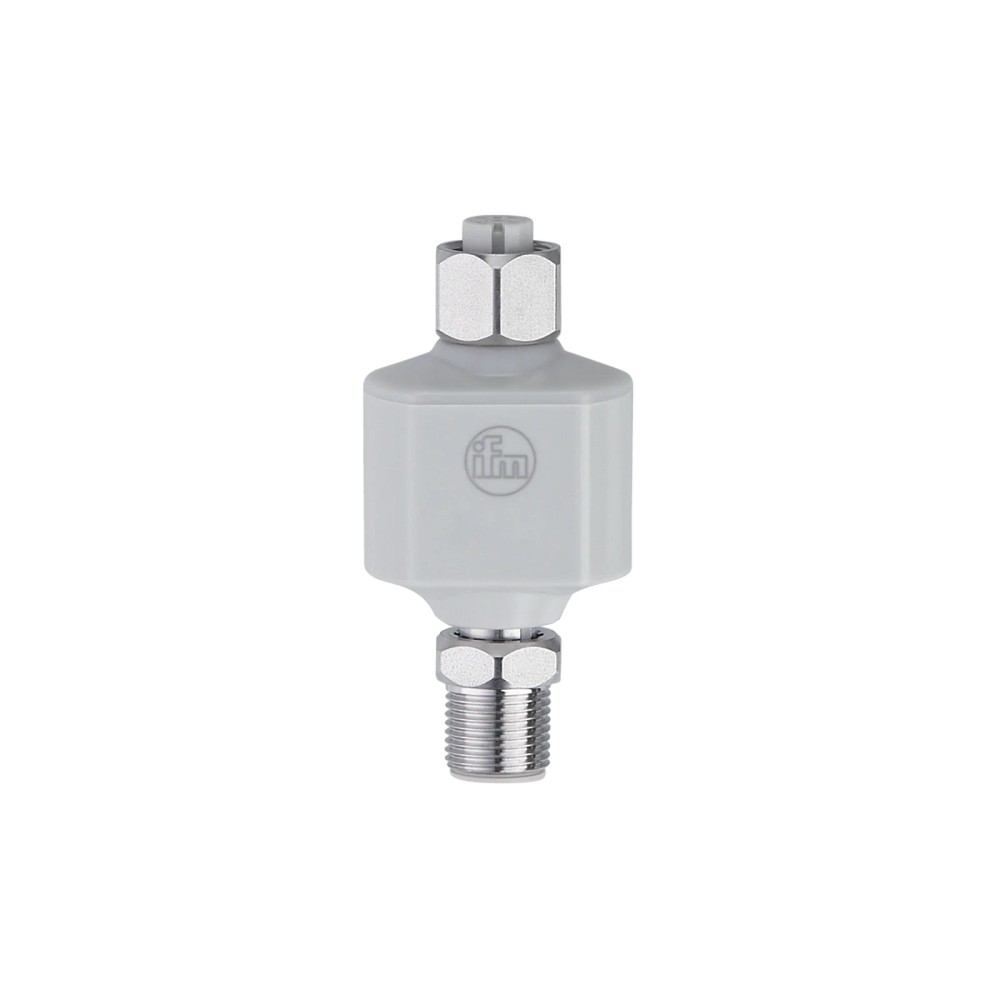

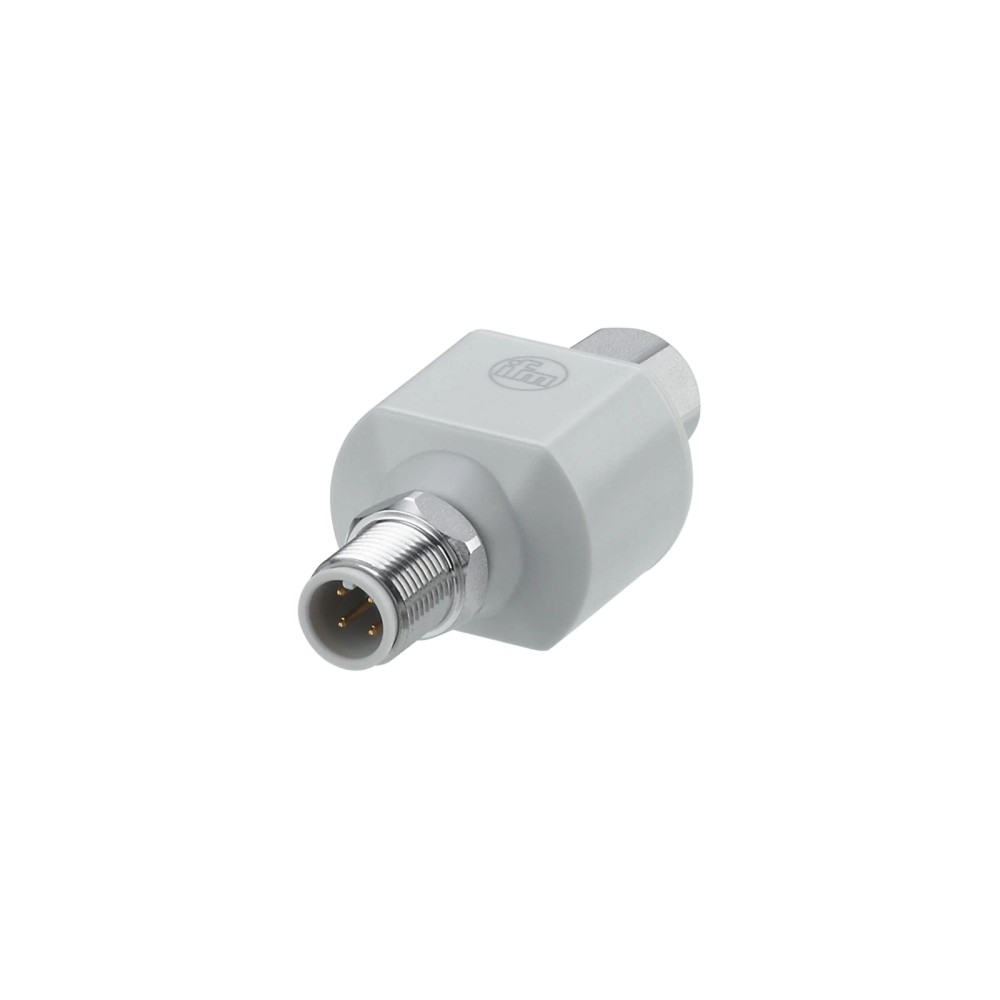

EIO104 IFM - Mestre IO-Link Conversor ifm Conversão de sinais 2 saídas 4...20 mA

Imagem meramente ilustrativa

R$ 1.456,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EIO104
EAN: 4021179336758
NCM do produto: 85176279

Destaques do Produto Sinal analógico...mais

Fechar menu

Saiba mais sobre: "EIO104 IFM - Mestre IO-Link Conversor ifm Conversão de sinais 2 saídas 4...20 mA"

Destaques do Produto

Sinal analógico

4...20 mA

Número de saídas analógicas

Sensor utilizado

Sensor ifm especificado para operar com o conversor

Comunicação

IO-Link, revisão 1.1

Alimentação

18...30 V DC

Conexão

Conector M12 A de 4 contatos e soquete M12 A de 3 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Mestre IO-Link / Conversor ifm EIO104, 2 saídas analógicas de 4...20 mA

O ifm EIO104 é um mestre IO-Link integrado a um conversor que disponibiliza duas saídas analógicas de 4...20 mA. É destinado à conversão de sinais de sensores ifm especificados para uso com este conversor. Comunica-se por IO-Link, opera com alimentação de 18...30 V DC e tem grau de proteção IP 67 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Mestre IO-Link integrado / conversor
Saídas analógicas	2; 4...20 mA
Precisão da saída analógica	0,25 %
Interface de comunicação	IO-Link; revisão 1.1
Tensão de operação	18...30 V DC
Conexões elétricas	1 conector M12, codificação A, 4 contatos; 1 soquete M12, codificação A, 3 contatos
Proteção	IP 67; IP 69K
Temperatura ambiente de operação	-25...60 °C
Dimensões	62,7 x 30 x 23 mm
Carga máxima das saídas analógicas	500 Ω

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que utilizem sensores ifm expressamente especificados para operar com o EIO104.
Sistemas que necessitem de duas saídas analógicas de 4...20 mA e comunicação IO-Link.
Instalações cuja alimentação esteja entre 18...30 V DC e cuja carga nas saídas analógicas não exceda 500 Ω.
Ambientes dentro da faixa de operação de -25...60 °C, respeitando as condições de instalação e proteção indicadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para sensores sem confirmação de que são especificados para uso com este conversor.
Não selecionar quando a aplicação exigir sinal de saída diferente de 4...20 mA ou mais de duas saídas analógicas.
Não operar fora da faixa de alimentação de 18...30 V DC, acima da carga máxima de 500 Ω ou fora da faixa de temperatura ambiente especificada.

APLICAÇÕES E USO

Uso documentado: conversão com sensores ifm devidamente especificados para operar com o EIO104, disponibilizando duas saídas analógicas de 4...20 mA e comunicação IO-Link.
Possibilidade de aplicação: integração a um sistema de controle com entradas analógicas compatíveis com 4...20 mA, desde que a carga não exceda 500 Ω e a alimentação esteja dentro de 18...30 V DC. Verifique a configuração completa no datasheet do sensor e do conversor.
A operação deve ocorrer entre -25...60 °C; a ficha também informa limite ambiente UL de 55 °C. Considere o limite aplicável à instalação e à certificação requerida.

COMO ESCOLHER

Antes de comprar o Mestre IO-Link / Conversor ifm EIO104, 2 saídas analógicas de 4...20 mA, verifique estes pontos:

Escolha o EIO104 quando

A aplicação exigir conversão associada a sensor ifm especificado, duas saídas analógicas de 4...20 mA e comunicação IO-Link, com alimentação de 18...30 V DC e carga de até 500 Ω.

Procure outra configuração quando

O sensor não estiver identificado pelo fabricante como compatível com este conversor, ou quando forem necessários outro sinal analógico, mais de duas saídas, carga superior a 500 Ω ou alimentação fora de 18...30 V DC. Confirme a combinação sensor-conversor no datasheet ou com a ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Mestre IO-Link / conversor - 4...20 mA	Identificação funcional informada pelo fabricante.
Modelo	Mestre IO-Link integrado	Configuração do produto conforme ficha técnica.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / código	EIO104	Referência do produto.
GTIN	4021179336758	Identificador comercial informado no anúncio.
Device ID	1398	Identificação do dispositivo IO-Link.
Quantidade por embalagem	1 peça	Quantidade indicada na ficha.

Interface e comunicação
Interface de comunicação	IO-Link	Interface declarada pelo fabricante.
Revisão IO-Link	1.1	Revisão indicada na ficha técnica.
Perfil IO-Link	Common - I&D Identification and Diagnosis	Perfil informado para identificação e diagnóstico.
Quantidade de portas Classe A	1	Número de portas declarado.
Tipo de transferência do dispositivo IO-Link	COM2 (38,4 kBaud)	Taxa de transferência informada para o dispositivo.
Tipos de transferência do mestre IO-Link	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Taxas de transferência informadas para o mestre.
Tempo mínimo do ciclo do processo	4,2 ms	Tempo de ciclo de processo declarado.

Saídas analógicas
Quantidade de saídas analógicas	2	Número de saídas informado pelo fabricante.
Corrente da saída analógica	4...20 mA	Faixa de sinal especificada.
Precisão da saída analógica	0,25 %	Precisão declarada para as saídas.
Carga máxima	500 Ω	Limite de carga informado para a saída analógica.

Dados elétricos e alimentação
Tensão nominal DC	24 V	Valor nominal declarado.
Tensão de operação	18...30 V DC	Faixa de alimentação de operação; para SELV/PELV.
Consumo de corrente	< 30 mA	Consumo informado na ficha.
Capacidade de carga total	0,83 A	Valor declarado para a capacidade de carga total; considerar a documentação do fabricante para aplicação.

Conexões elétricas
Conector	1 x M12, codificação A, 4 contatos	Conexão elétrica indicada para o conector.
Soquete	1 x M12, codificação A, 3 contatos	Conexão elétrica indicada para o soquete.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...60 °C	Faixa operacional informada.
Temperatura ambiente máxima UL	55 °C	Limite indicado na informação de certificação UL.
Temperatura de armazenamento	-40...70 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90 %; decrescimento linear até 50 % a 40 °C, sem condensação	Condição ambiental declarada.
Grau de proteção	IP 67; IP 69K	Graus de proteção indicados na ficha; observar condições de montagem e uso do fabricante.
Certificado UL - tipo de invólucro	Type 1	Classificação de invólucro informada na ficha.
Certificado UL - alimentação	Low Voltage / Limited Energy	Classificação informada nos dados de certificação.
Número de arquivo UL	E205959	Número de arquivo indicado na ficha.

Dados mecânicos e materiais
Dimensões	62,7 x 30 x 23 mm	Dimensões informadas no anúncio e na ficha.
Formato do invólucro	Retangular	Formato indicado para o invólucro.
Materiais do invólucro	PA; aço inoxidável 1.4404 (316L); FKM	Materiais declarados pelo fabricante.
Peso	91,45 g	Peso indicado nos dados do produto.

Displays e elementos de operação
Display de operação	1 x LED, verde	Indicador de operação informado.
Display de status	1 x LED, vermelho	Indicador de status informado.

Confiabilidade
MTTF	254 anos	Valor MTTF informado na ficha; não representa duração garantida de serviço.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.

• Perfil IO-Link: Common - I&D Identification and Diagnosis.

• Taxa de transferência do dispositivo IO-Link: COM2 (38,4 kBaud).

• Taxas de transferência do mestre IO-Link: COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

Conexões

Elétrica Conector M12 codificação A, 4 contatos, e soquete M12 codificação A, 3 contatos. Alimentação de operação de 18...30 V DC. Consulte o datasheet para atribuição dos pinos e esquema de ligação; o tipo de conexão, por si só, não confirma compatibilidade elétrica com qualquer dispositivo M12.

Processo Não há conexão de processo mecânica informada para este conversor. A compatibilidade de processo depende do sensor ifm especificado para uso com o EIO104; confirme a combinação no fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor ifm expressamente especificado para uso com o EIO104 e sistema com entrada analógica de 4...20 mA.	✓	Corresponde ao uso descrito para o conversor e ao sinal de saída indicado.
Sensor cuja compatibilidade com o EIO104 não foi confirmada.	✗	A ficha informa que o conversor só funciona com sensores ifm devidamente especificados; confirme a referência do sensor com o fabricante.
Entrada analógica com carga de até 500 Ω e alimentação disponível entre 18...30 V DC.	✓	A carga e a alimentação estão dentro dos limites informados para o produto.
Carga da saída analógica superior a 500 Ω ou alimentação fora de 18...30 V DC.	✗	Essas condições excedem os limites declarados na ficha.
Aplicação que exige sinal analógico diferente de 4...20 mA ou mais de duas saídas analógicas.	✗	O EIO104 está especificado com duas saídas analógicas de 4...20 mA.

INSTALAÇÃO

Como instalar o Mestre IO-Link / Conversor ifm EIO104, 2 saídas analógicas de 4...20 mA

Confirme no datasheet do fabricante que o sensor ifm escolhido está especificado para uso com o EIO104.
Verifique se a alimentação disponível está dentro de 18...30 V DC e atende às condições SELV/PELV indicadas.
Confira a função elétrica e a atribuição de pinos do conector e do soquete M12 no datasheet antes de ligar os cabos.
Conecte os dispositivos às conexões M12 correspondentes, sem presumir compatibilidade elétrica apenas pelo formato do conector.
Conecte as saídas a entradas analógicas configuradas para 4...20 mA e confirme que a carga não ultrapassa 500 Ω.
Após energizar, verifique os indicadores LED e confirme a comunicação IO-Link e os sinais de saída conforme a documentação do sistema.

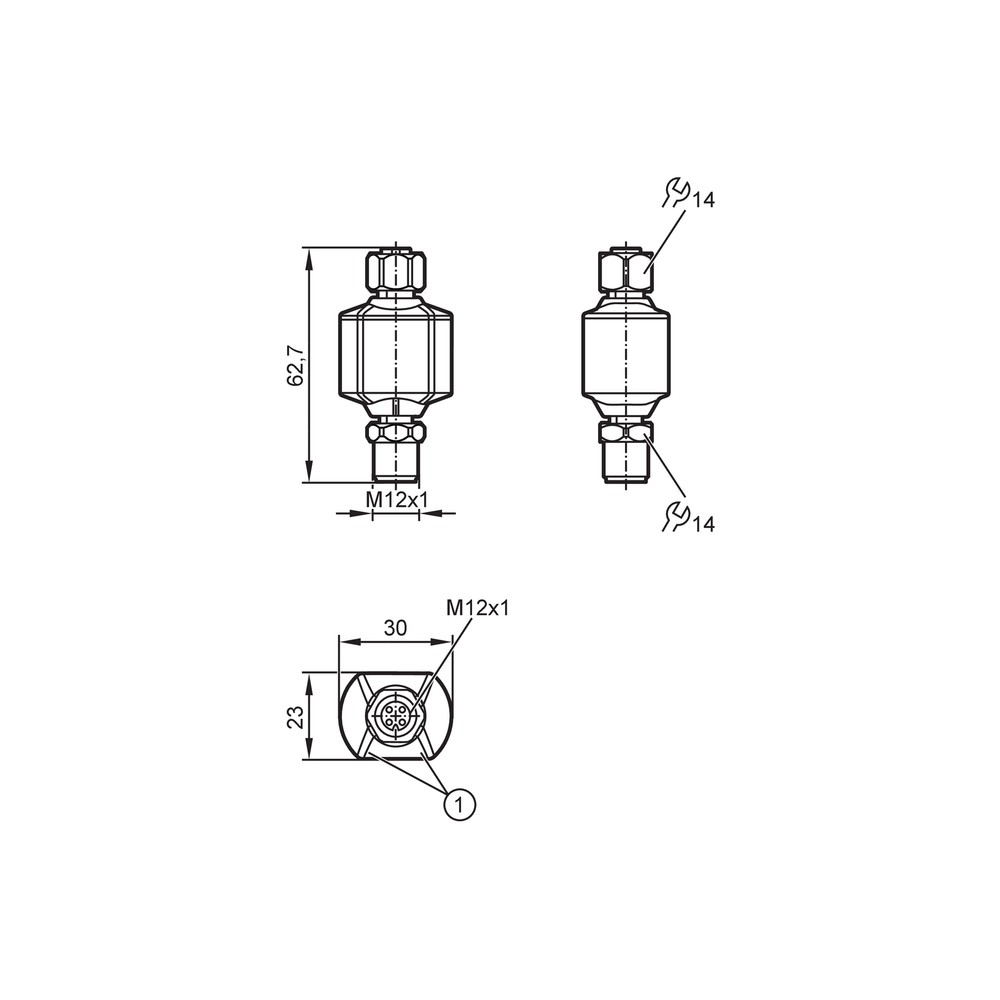

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o controlador.	Configuração de comunicação ou ligação incompatível com as taxas de transferência suportadas pelo dispositivo e pelo mestre.	Confira no projeto as taxas suportadas: dispositivo COM2 a 38,4 kBaud e mestre COM1, COM2 ou COM3; consulte também as ligações no datasheet.
A saída de corrente não apresenta o sinal esperado.	Entrada receptora configurada para outro tipo de sinal ou carga acima do limite especificado.	Confirme que a entrada está configurada para 4...20 mA e meça ou calcule a carga total, verificando o limite máximo de 500 Ω.
O conversor não funciona com o sensor conectado.	O sensor pode não estar entre os modelos ifm especificados para uso com o EIO104.	Verifique a referência do sensor e a documentação de compatibilidade do fabricante antes de substituir o conversor.
O dispositivo não inicia ou apresenta funcionamento instável.	Alimentação fora da faixa operacional especificada ou ligação elétrica incorreta.	Meça a tensão no dispositivo e confira a atribuição dos contatos no datasheet; a faixa de operação informada é 18...30 V DC.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EIO104 em português (Datasheet) Desenho em escala EIO104 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EIO104 e para que serve?

É um mestre IO-Link integrado a um conversor ifm com duas saídas analógicas de 4...20 mA. Converte sinais em conjunto com sensores ifm especificados para uso com este modelo.

Com quais sensores o EIO104 funciona?

A ficha informa que ele funciona com sensores ifm devidamente especificados para o conversor. Confirme a referência exata do sensor na documentação da ifm antes da compra.

O produto vem acompanhado de cabos ou acessórios?

A ficha informa embalagem de uma peça, mas não especifica cabos ou acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar o EIO104 com um sensor de outra marca?

A ficha especifica o uso com sensores ifm devidamente especificados e não confirma compatibilidade com sensores de outras marcas. Não assuma compatibilidade sem validação do fabricante.

Ele serve para uma entrada analógica que aceite somente 0...10 V?

Não, a saída analógica especificada é de 4...20 mA. A ficha não indica saída de tensão de 0...10 V.

O EIO104 pode ser usado com carga superior a 500 Ω?

Não conforme o limite informado: a carga máxima é 500 Ω. Verifique a carga total do circuito antes de conectar a saída.

O controlador não detecta o dispositivo IO-Link; o que devo verificar?

Confira a ligação e a taxa de transferência configurada. O dispositivo está especificado para COM2 a 38,4 kBaud, enquanto o mestre suporta COM1, COM2 e COM3.

A corrente de saída está ausente ou fora do esperado; o que conferir antes de trocar o conversor?

Verifique se a entrada receptora está configurada para 4...20 mA e se a carga não excede 500 Ω. Confirme também a compatibilidade do sensor ifm usado.

Como decidir entre o EIO104 e um conversor com outra saída?

Escolha o EIO104 quando forem necessárias duas saídas analógicas de 4...20 mA e a aplicação atender aos limites elétricos especificados. Se precisar de outro sinal ou de mais saídas, selecione um modelo cuja ficha confirme esses requisitos.

Como instalar o EIO104 sem presumir a função dos pinos M12?

Use o datasheet do fabricante para identificar a atribuição dos contatos e faça a ligação com a alimentação desligada. O formato M12 e a codificação A não substituem a verificação do esquema elétrico.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para o dispositivo; revisão 1.1. (Ref.: Revisão IO-Link 1.1)

COM2

Tipo de transferência IO-Link especificado para o dispositivo a 38,4 kBaud. (Ref.: Tipo de transferência do dispositivo IO-Link)

Saída analógica 4...20 mA

Sinal de corrente disponibilizado pelas duas saídas analógicas do conversor. (Ref.: Corrente da saída analógica 4...20 mA)

Carga máxima

Limite de resistência de carga informado para a saída analógica. (Ref.: Carga máxima 500 Ω)

IP 67 / IP 69K

Graus de proteção declarados para o produto; a ficha não detalha, neste resumo, as condições de ensaio e montagem. (Ref.: Grau de proteção IP 67; IP 69K)
