Cabo de Ligação IFM EC9209 - 1,5m com CAN 120 Ohm

Pré-visualizar: EC9209 IFM - Cabo de Ligação IFM BasicController ecomatBasic 1,5m com Resistência CAN

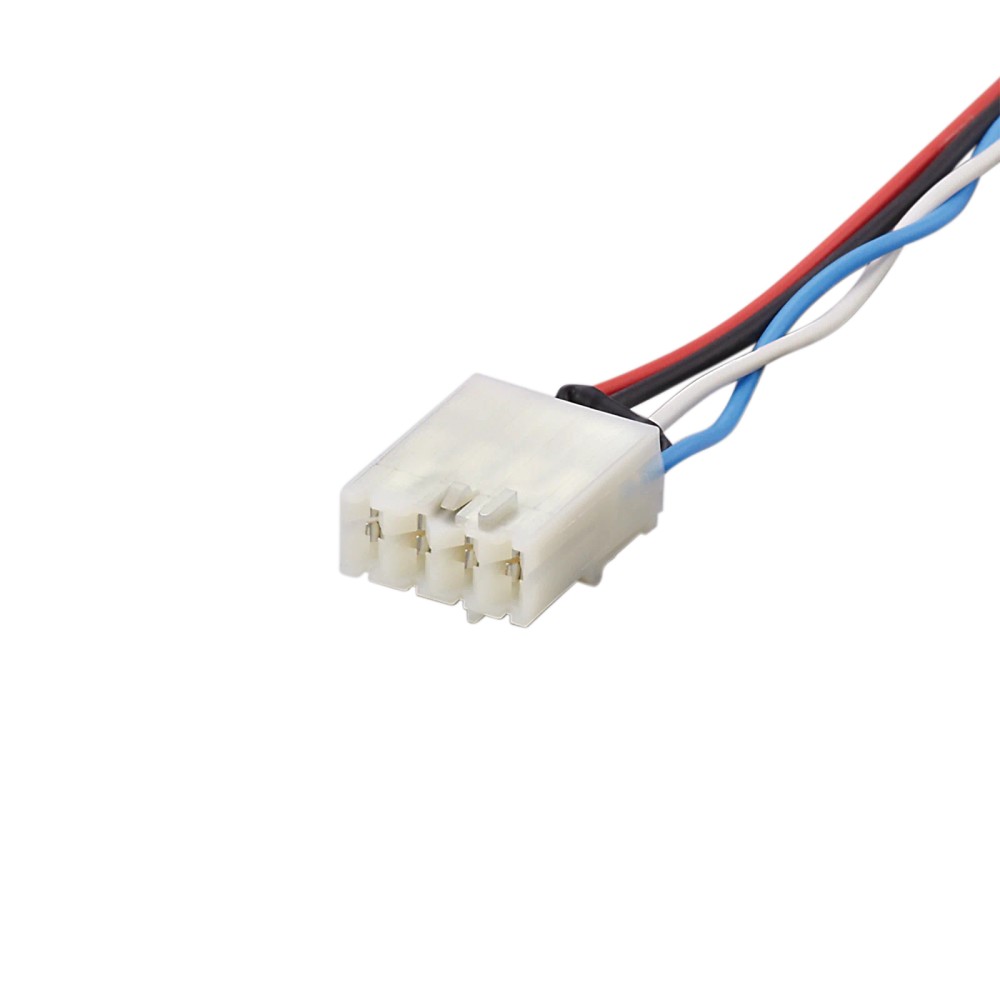

EC9209 IFM - Cabo de Ligação IFM BasicController ecomatBasic 1,5m com Resistência CAN

Imagem meramente ilustrativa

R$ 130,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC9209
EAN: 4021179287074
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EC9209 IFM - Cabo de Ligação IFM BasicController ecomatBasic 1,5m com Resistência CAN"

Destaques do Produto

Comprimento do cabo

1,5 m

Tipo de aplicação

BasicController/ecomatBasic

Resistência Integrada

120 Ohm

Configuração

Cabeado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EC9209 com Resistência CAN Integrada (1,5m)

O EC9209 é um cabo de ligação especializado da IFM, projetado para integrar a linha BasicController e ecomatBasic. Com 1,5 metros de comprimento, este componente destaca-se pela resistência de terminação CAN de 120 Ohm integrada diretamente no invólucro de contato. É a solução técnica ideal para garantir a integridade do barramento de comunicação em ambientes industriais e móveis.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do Modelo	EC9209
Comprimento	1,5 m
Terminação CAN	120 Ohm Integrada
Cores de fios	BK, BU, RD, WH
Tipo de Cabo	Retorcido
Peso	58,8 g
Certificações	CE, UKCA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas BasicController
Sistemas ecomatBasic
Redes de automação industrial com protocolo CAN

⚠ Considere outro se precisa de:

Aplicações onde a resistência de 120 Ohm interfere no sinal CAN
Ambientes com temperaturas operacionais acima da especificação do cabo
Uso em barramentos não compatíveis com a pinagem da IFM

APLICAÇÕES E USO

Sistemas de automação industrial utilizando BasicController e ecomatBasic.
Redes de barramento CAN que exigem terminação de 120 Ohm no ponto de conexão.
Aplicações móveis e ambientes industriais difíceis que demandam cabeamento robusto.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EC9209 com Resistência CAN Integrada (1,5m), verifique estes pontos:

Quando escolher o EC9209

Utilize este cabo quando a topologia do seu sistema CAN requer um ponto de terminação de 120 Ohm integrado no conector para otimizar o barramento.

Quando buscar outra alternativa

Se o seu sistema não utiliza protocolo CAN ou se a resistência de 120 Ohm causaria conflito com outros terminadores já presentes na rede, utilize cabos padrão sem resistor.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Resistência	120 Ohm	Valor da resistência de terminação integrada ao barramento CAN
Função	Cabeado, para BasicController/ecomatBasic	Compatibilidade de sistema

Dados Mecânicos
Comprimento	1,5 m	Dimensão física do cabo
Seção Transversal	2 x 0,50 mm² + 2 x 0,75 mm²	Especificação dos condutores internos
Tipo de Conexão	Retorcido	Geometria do cabo

Certificações e Padrões
Cores dos fios	BK=preto, BU=azul, RD=vermelho, WH=branco	Código de cores padrão
Certificações	CE, UKCA	Conformidade normativa

COMPATIBILIDADE

Comunicação

• CAN Bus

Conexões

Elétrica 1,5 m de cabo; 2 x 0,50 mm² + 2 x 0,75 mm²

Processo Conector cabeado para BasicController/ecomatBasic

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede CAN com terminação final necessária	✓	A resistência integrada de 120 Ohm atua exatamente como terminador de barramento.
Rede CAN com múltiplos terminadores já instalados	✗	A inserção desta resistência pode reduzir a impedância total abaixo do aceitável (60 Ohm), causando falhas de reflexão.
Sistemas BasicController / ecomatBasic	✓	Conector e pinagem projetados especificamente para esta linha.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EC9209 com Resistência CAN Integrada (1,5m)

Verifique a compatibilidade do barramento CAN com o conector fornecido.
Certifique-se de que o sistema esteja desenergizado antes da conexão.
Alinhe os conectores nos pontos de conexão do BasicController ou ecomatBasic.
Conecte firmemente para garantir o contato elétrico e a vedação.
Verifique o esquema de cores: BK (preto), BU (azul), RD (vermelho), WH (branco).
Realize o teste de resistência final do barramento para confirmar os 120 Ohm.

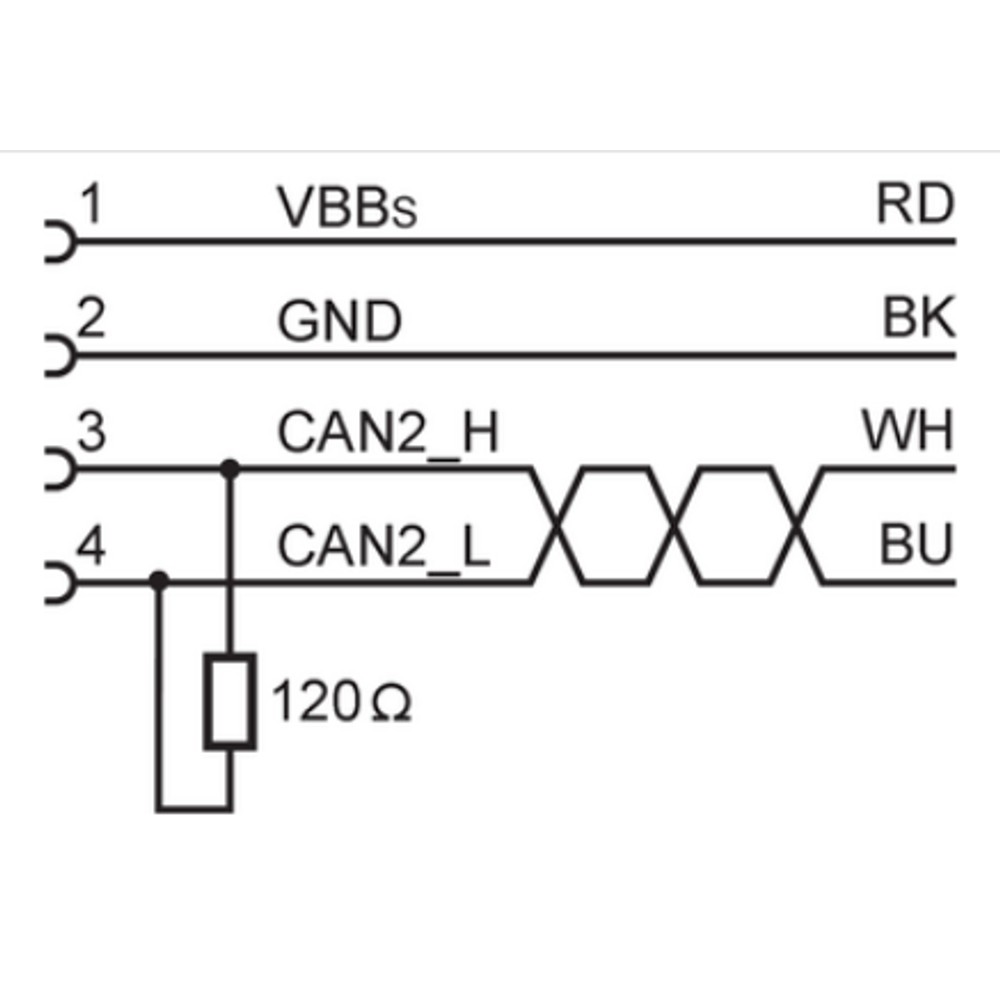

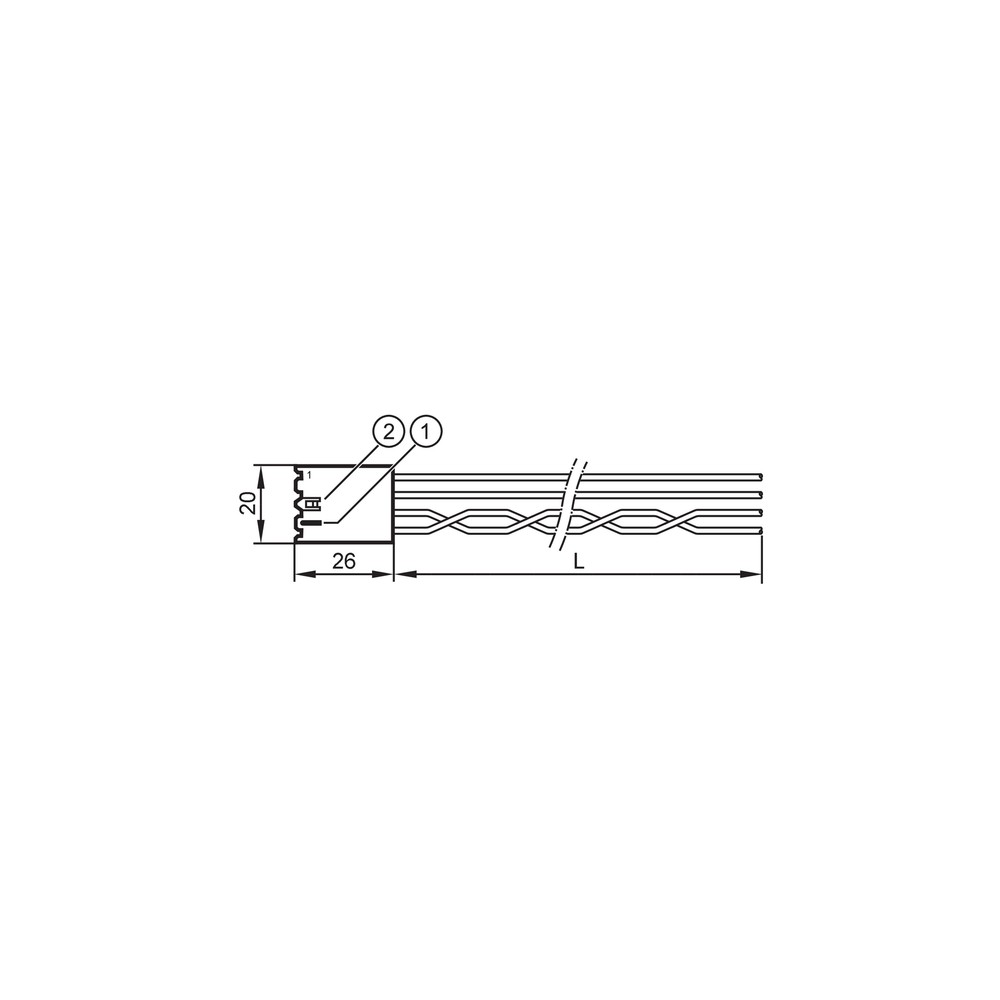

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Erros frequentes de comunicação CAN / Frames inválidos	Resistência de terminação ausente ou incorreta no barramento	Medir com multímetro a resistência entre CAN High e Low (deve ser 120 Ohm ou 60 Ohm com terminadores)
Intermitência na comunicação ou perda total de sinal	Dano físico ao cabo por flexão excessiva	Realizar inspeção visual no isolamento e teste de continuidade nos fios
Dispositivo não detectado na rede	Erro de mapeamento nos fios (instalação)	Verificar a ordem de ligação conforme cores BK, BU, RD, WH
Corrupção de dados intermitente	Interferência eletromagnética (EMI)	Verificar o encaminhamento do cabo longe de fontes de alta potência

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este componente e qual sua função técnica?

O EC9209 é um cabo de ligação de 1,5 metros desenvolvido pela IFM, que inclui uma resistência de terminação de 120 Ohm integrada, essencial para a estabilidade de barramentos CAN.

Para quais sistemas este cabo é indicado?

Ele é projetado especificamente para ser utilizado na linha BasicController e ecomatBasic da IFM, garantindo a conexão elétrica e a terminação correta do barramento.

Posso usar este cabo em dispositivos que não sejam da linha ecomatBasic?

Este cabo é otimizado para a arquitetura IFM especificada; a utilização em sistemas CAN de outros fabricantes pode ocorrer apenas se houver compatibilidade estrita de pinagem e resistência de terminação.

O produto serve para aplicações que não utilizam barramento CAN?

Não, o uso em aplicações sem protocolo CAN ou onde a resistência de 120 Ohm não é necessária causará falhas de sinal, pois a carga resistiva é fixa no invólucro.

O que acontece se a comunicação CAN falhar ao usar este cabo?

Os sintomas típicos incluem erros de comunicação no barramento ou "timeout" no CLP, frequentemente causados por falha na terminação física ou ruptura do cabo interno.

Como diagnostico um problema de terminação no barramento?

A causa provável é a falta de terminação correta ou ruído excessivo, verificável medindo a resistência entre os pinos CAN High e CAN Low, que deve apresentar 120 Ohm (ou 60 Ohm se houver outro terminador em paralelo).

Por que escolher este modelo em vez de um cabo CAN comum?

Deve-se optar por este modelo quando o projeto exige a terminação de 120 Ohm integrada no conector, eliminando a necessidade de instalar resistores externos e reduzindo pontos de falha.

Este item vem em kit ou é vendido separadamente?

Este é um componente único com resistência integrada; não é um kit, mas uma peça pronta para instalação direta, projetada para simplificar a montagem em campo.

Como é feita a instalação física deste cabo?

Não é necessária soldagem, pois o cabo já vem cabeado e com conector pronto, bastando realizar a conexão física nos terminais do dispositivo seguindo o esquema de cores: BK, BU, RD, WH.

Quais cuidados são necessários na instalação?

O cabo é resistente a condições industriais, mas deve-se evitar a curvatura excessiva próxima ao invólucro do conector para preservar a integridade da resistência interna.

GLOSSÁRIO TÉCNICO

CAN Bus

Protocolo de comunicação serial desenvolvido para automação industrial e automotiva, focado em alta confiabilidade em ambientes ruidosos (Ref.: Catálogo IFM).

Resistência de terminação

Resistor de 120 Ohm colocado nas extremidades do barramento CAN para evitar reflexão de sinal, essencial para a integridade da comunicação (Ref.: Observação técnica EC9209).

ecomatBasic

Linha de controladores robustos da IFM voltados para aplicações móveis e de automação industrial (Ref.: Aplicação).

Invólucro de contato

Estrutura do conector que aloja os componentes elétricos e garante a conexão física segura (Ref.: Descrição do produto).

Seção transversal

Área de corte do condutor do cabo (2 x 0,50 mm² + 2 x 0,75 mm²), que define a capacidade de corrente e queda de tensão (Ref.: Dados mecânicos).
