Cabo USB IFM EC9125 1,5m - Conexão Industrial IP67

Pré-visualizar: EC9125 IFM - Cabo de Conexão USB IFM Para Painel PDM360 NG 1,5m PVC IP67

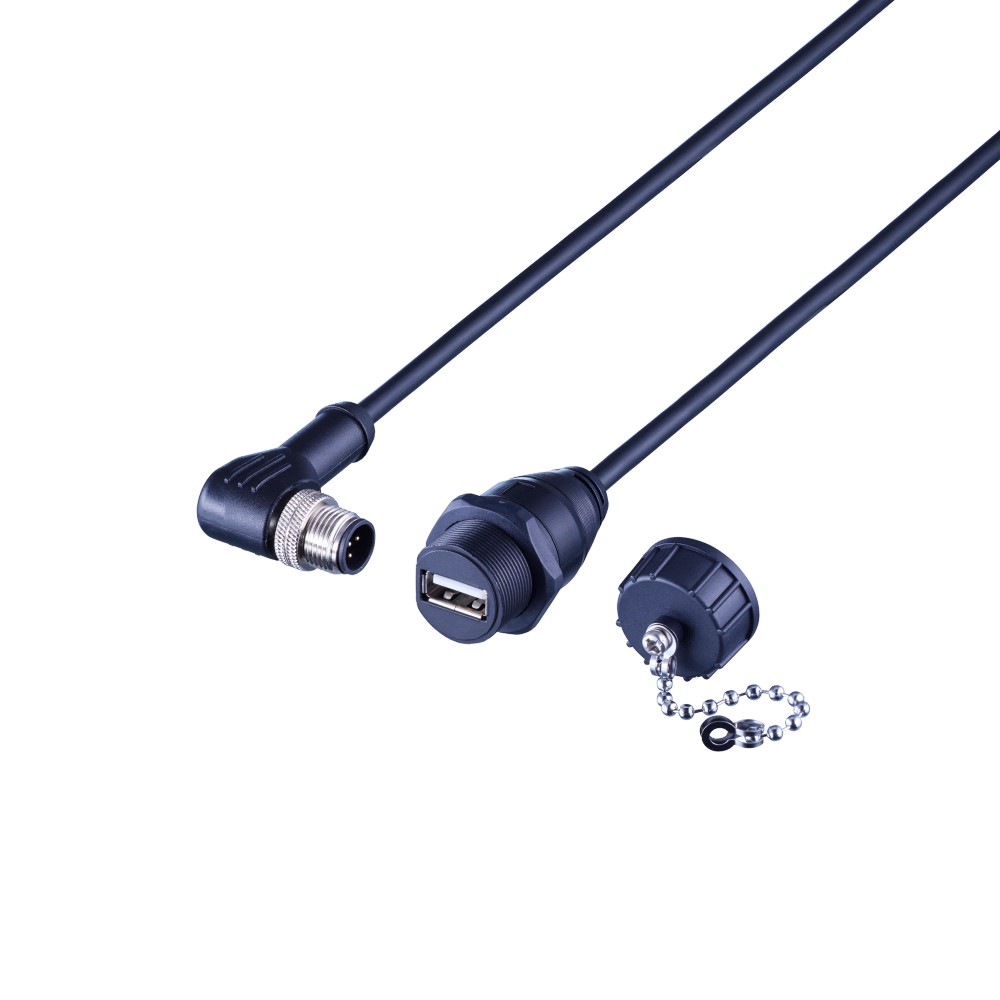

EC9125 IFM - Cabo de Conexão USB IFM Para Painel PDM360 NG 1,5m PVC IP67

Imagem meramente ilustrativa

R$ 752,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC9125
EAN: 4021179341707
NCM do produto: 85444200

Destaques do Produto Referência EC9125...mais

Fechar menu

Saiba mais sobre: "EC9125 IFM - Cabo de Conexão USB IFM Para Painel PDM360 NG 1,5m PVC IP67"

Destaques do Produto

Referência

EC9125

Interface

USB

Comprimento

1,5 m

Conexão USB

Fêmea Tipo A, reta

Conexão M12

Angular, codificação B, 5 contatos

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão USB IFM EC9125 para painel PDM360 NG, 1,5 m, PVC, IP67

O IFM EC9125 é um cabo de conexão USB destinado a aparelhos de processo e de diálogo PDM360 NG. Possui conector fêmea USB Tipo A reto e conexão M12 angular de 5 contatos, com 1,5 m de comprimento. O cabo tem revestimento em PVC e grau de proteção IP67; a ficha também o identifica como blindado.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EC9125
Tipo	Cabo de conexão USB
Aplicação indicada	Aparelhos de processo e de diálogo PDM360 NG
Comprimento	1,5 m

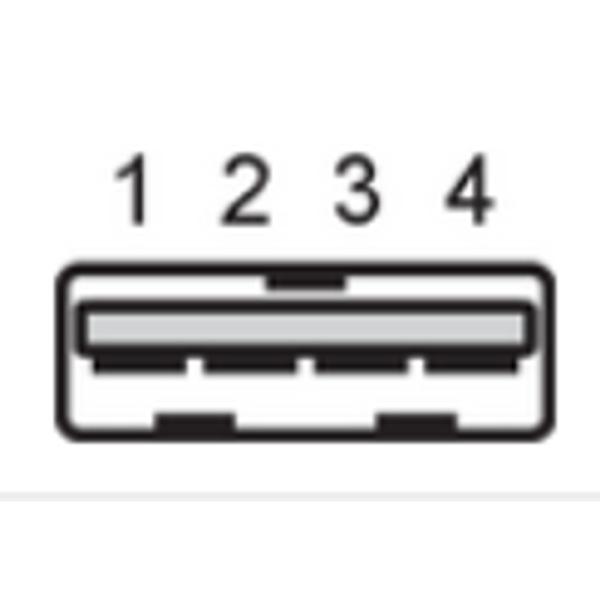

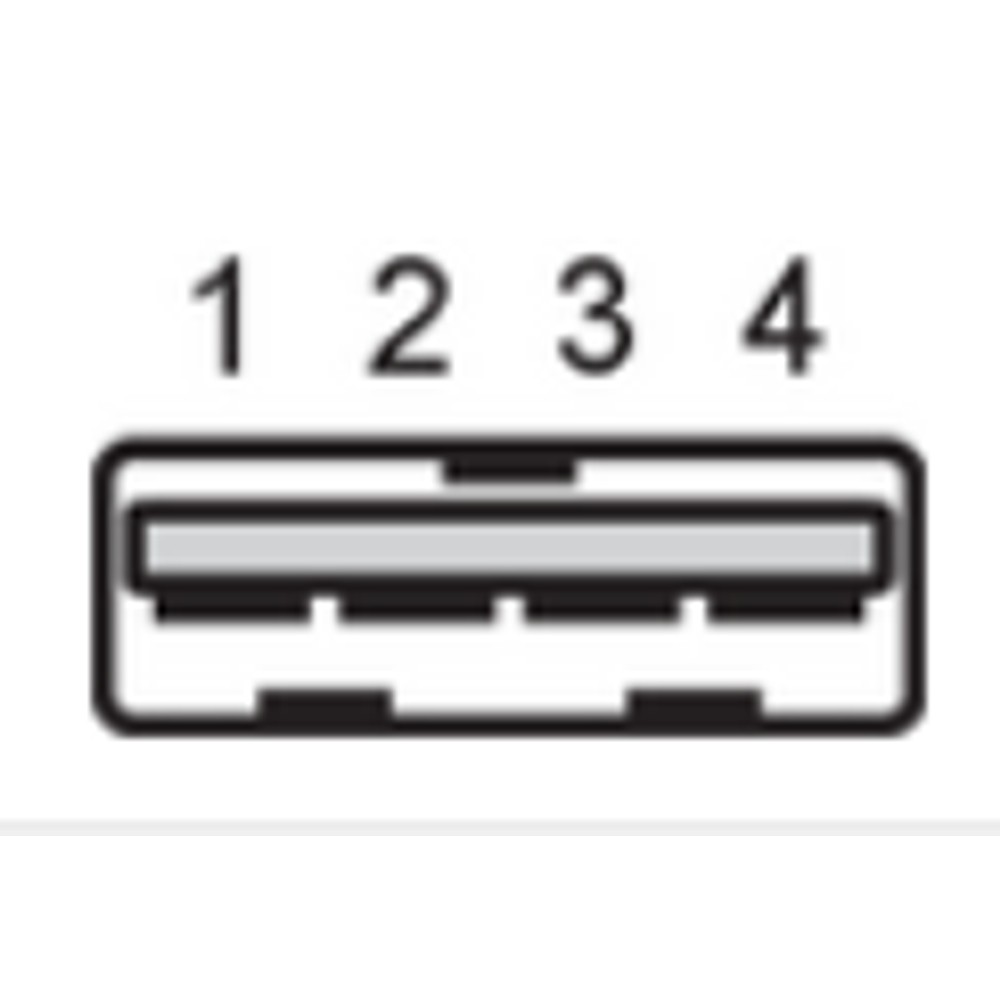

Conexão USB	1 conector fêmea Tipo A, reto

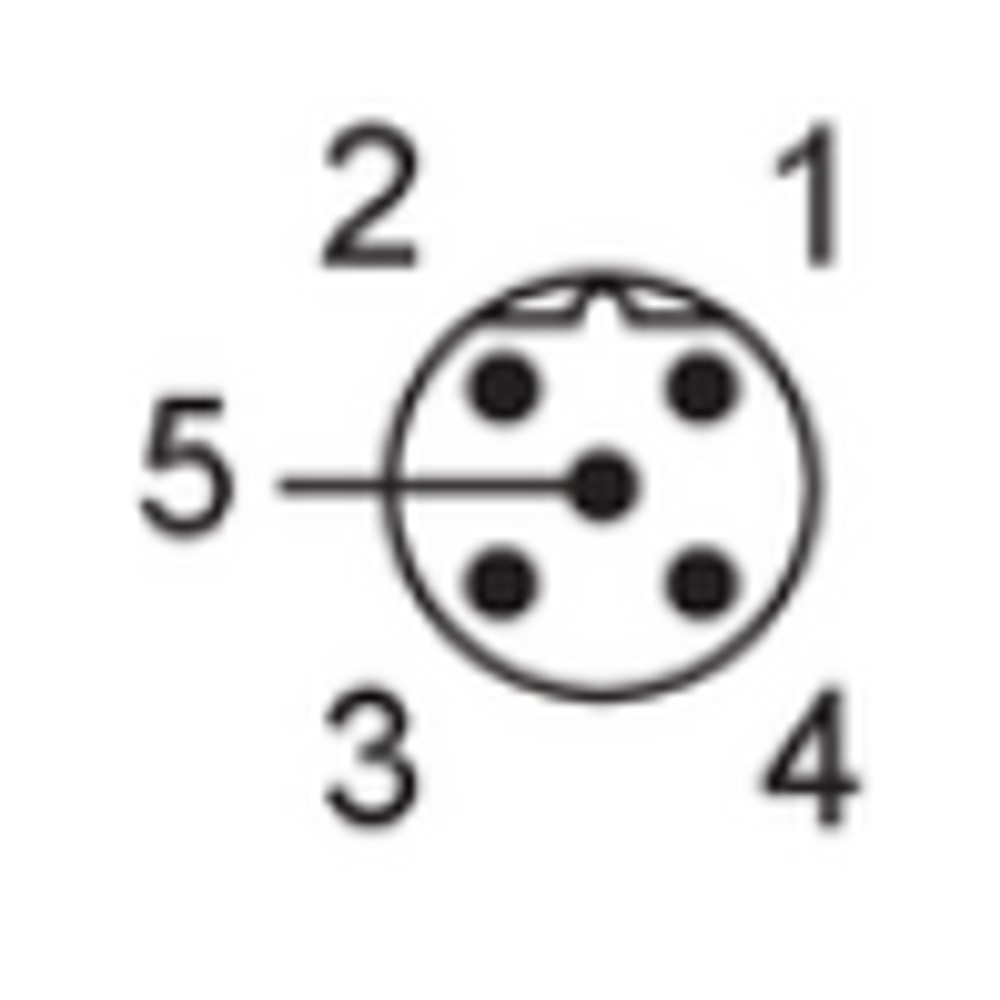

Conexão do cabo	1 conector M12 angular, codificação B, 5 contatos
Material do cabo	PVC
Grau de proteção	IP67
Construção do cabo	Blindado; preto; Ø 5 mm; retorcido; 5 x 0,25 mm² / AWG 24
Peso	97,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão USB de aparelhos de processo e de diálogo PDM360 NG, conforme aplicação indicada pelo fabricante.
Instalação de conector fêmea USB em painel de controle ou painel de bordo, conforme a descrição da aplicação do produto.
Aplicações móveis e condições de uso difíceis, conforme a descrição do fabricante; respeitar a proteção IP67 e as condições especificadas na folha de dados.

⚠ Considere outro se precisa de:

Não selecionar para dispositivos cuja conexão ou pinagem não corresponda às conexões informadas para o EC9125; a ficha não declara compatibilidade universal com outros equipamentos USB.
Não usar como cabo de dados ou alimentação de finalidade genérica sem confirmar a pinagem e os requisitos elétricos do equipamento no datasheet ou manual correspondente.

APLICAÇÕES E USO

Aplicação declarada: conexão USB de aparelhos de processo e de diálogo PDM360 NG.
Aplicação declarada: instalação do conector fêmea USB em painel de controle ou painel de bordo.
Aplicação declarada: uso em aplicações móveis e difíceis; a ficha não detalha faixas de temperatura, vibração ou demais condições ambientais, que devem ser confirmadas no datasheet.
Possibilidade a validar: conexão com outros equipamentos que apresentem interfaces fisicamente correspondentes. A compatibilidade elétrica e de comunicação não é universal e depende de pinagem e requisitos do equipamento.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão USB IFM EC9125 para painel PDM360 NG, 1,5 m, PVC, IP67, verifique estes pontos:

Escolha o EC9125 quando

A aplicação exigir a conexão USB indicada para aparelhos de processo ou diálogo PDM360 NG, cabo de 1,5 m e terminações fêmea USB Tipo A reta e M12 angular de codificação B com 5 contatos.

Verifique outro cabo quando

O equipamento exigir outro comprimento, outro formato ou tipo de conector, codificação M12 diferente, número de contatos diferente ou especificações elétricas distintas. Confirme a interface e a pinagem do equipamento antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Marca indicada na ficha do produto.
Modelo e part number	EC9125	Referência do cabo.
Tipo de produto	Cabo de conexão USB	Classificação do produto.
Aplicação	Aparelhos de processo e de diálogo PDM360 NG	Dispositivos indicados na descrição do produto.
Uso descrito	Conector fêmea USB para instalação do painel de controle ou do painel de bordo; utilização em aplicações móveis e difíceis	Aplicação declarada na ficha.

Interfaces e conexões
Interface	USB	Tipo de interface declarado; a ficha não especifica versão nem taxa de transferência.
Conector USB	1 x Tipo A, fêmea, reto	Configuração indicada para a terminação USB.
Conector do cabo	1 x M12, angular, codificação B, 5 contatos	Configuração mecânica e número de contatos informados; verificar a pinagem no documento do equipamento.

Dados do cabo
Comprimento	1,5 m	Comprimento nominal indicado na ficha.
Material do revestimento	PVC	Material declarado para o cabo.
Cor	Preto	Cor indicada na descrição técnica do cabo.
Diâmetro externo	Ø 5 mm	Dimensão declarada para o cabo.
Construção	Blindado; retorcido	Características construtivas declaradas na ficha.
Condutores	5 x 0,25 mm² / AWG 24	Quantidade e seção dos condutores informadas.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto; observar as condições de montagem e uso do fabricante.

Dados mecânicos
Peso	97,8 g	Valor informado na ficha do produto.
Tampa de proteção incluída	Tampa de proteção IP67 para soquete USB	Acessório indicado como material incluído; a proteção depende da instalação e do fechamento adequados.

Identificação comercial e conformidade
GTIN	4021179341707	Identificador comercial informado na ficha.
Certificações declaradas	CE, UKCA	Certificações listadas nos dados importados do produto.

COMPATIBILIDADE

Comunicação

• Interface USB; destinada a aparelhos de processo e de diálogo PDM360 NG, conforme a descrição do produto.

• A ficha não informa versão USB, taxa de transferência nem compatibilidade com protocolos específicos.

Conexões

Elétrica Uma conexão M12 angular, codificação B, com 5 contatos, e um conector fêmea USB Tipo A reto. A ficha informa cabo blindado, retorcido, 5 x 0,25 mm² / AWG 24; consulte a documentação do equipamento para confirmar a pinagem e os requisitos elétricos.

Processo Conexão USB para aparelhos de processo e de diálogo PDM360 NG; conector fêmea USB Tipo A para instalação em painel de controle ou painel de bordo, conforme aplicação descrita.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão USB de aparelho de processo ou diálogo PDM360 NG, com interfaces e pinagem correspondentes	✓	Essa aplicação é explicitamente indicada para o EC9125; confirme a configuração do equipamento antes da ligação.
Instalação em painel de controle ou painel de bordo, com conector fêmea USB Tipo A	✓	A descrição do produto contempla o uso do conector fêmea USB para instalação nesses painéis.
Uso em aplicação móvel ou condição difícil, respeitando os limites informados pelo fabricante	✓	A aplicação é mencionada na ficha e o cabo é especificado com proteção IP67; isso não substitui a verificação das condições completas no datasheet.
Equipamento com conector, codificação ou pinagem diferente das terminações especificadas	✗	A conexão mecânica e a configuração elétrica não correspondem às terminações declaradas para o EC9125.
Uso como cabo USB universal para qualquer dispositivo ou protocolo	✗	A documentação fornecida não declara compatibilidade universal, versão USB ou protocolos específicos.

INSTALAÇÃO

Como instalar o Cabo de Conexão USB IFM EC9125 para painel PDM360 NG, 1,5 m, PVC, IP67

Confirme no manual do equipamento que o modelo e a pinagem são compatíveis com o EC9125.
Verifique se o cabo, os conectores e a tampa de proteção estão íntegros antes da montagem.
Instale o conector fêmea USB Tipo A no painel previsto para a aplicação, sem forçar ou torcer o conjunto.
Conecte a terminação M12 angular de codificação B à porta correspondente, alinhando a conexão antes de acoplar.
Aperte e fixe as conexões de acordo com as instruções do fabricante do equipamento; não aplique torque não especificado.
Feche a tampa de proteção do soquete USB quando a interface não estiver em uso e confirme a montagem antes de energizar o sistema.

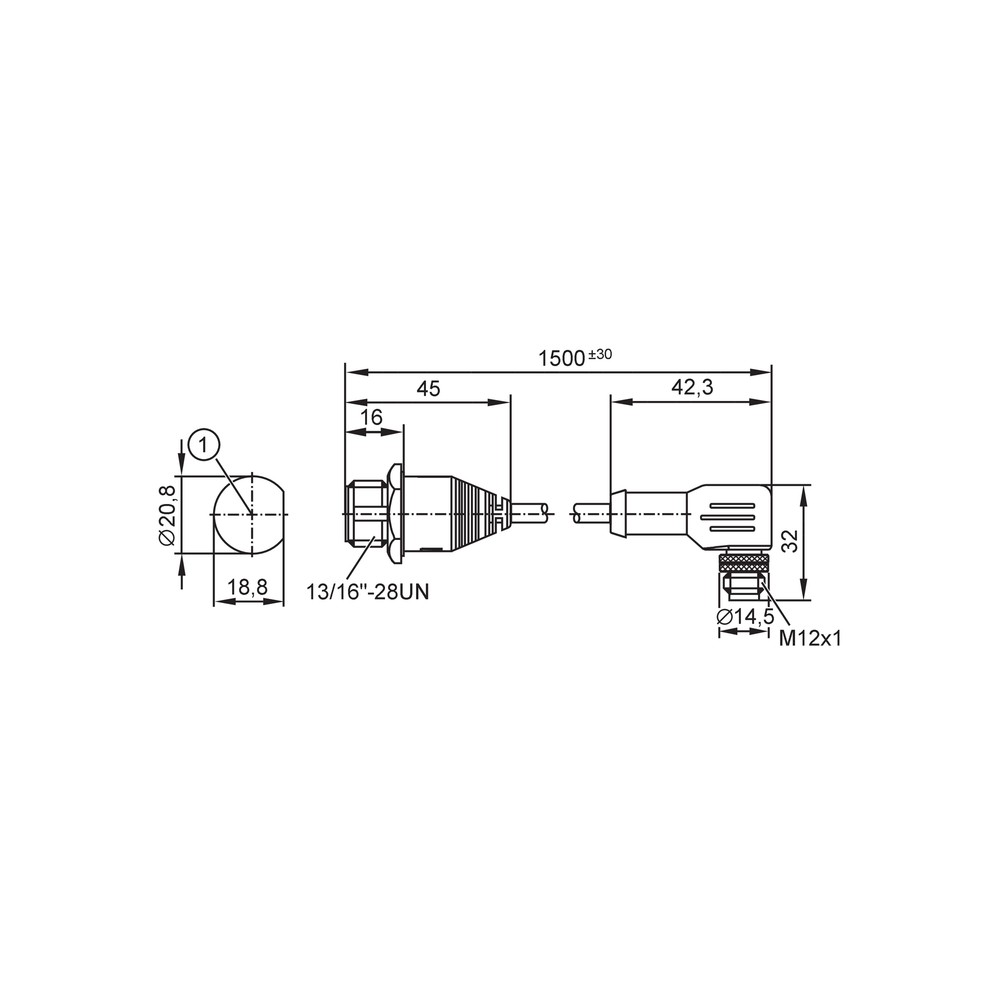

Desenho Dimensional

ACESSÓRIOS

Tampa de proteção IP67 para soquete USB

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não reconhece a conexão USB.	Conector não totalmente acoplado, porta incompatível ou pinagem/requisitos do equipamento diferentes dos previstos.	Confira o modelo do equipamento e a pinagem na documentação, inspecione os conectores e reconecte sem forçar.
A conexão fica intermitente durante o uso.	Acoplamento incompleto, cabo ou conector danificado, ou esforço mecânico sobre o conjunto.	Inspecione o cabo e as terminações, verifique se o M12 está corretamente acoplado e teste sem tração ou torção no cabo.
O soquete USB apresenta exposição a poeira ou água quando não está conectado.	Tampa de proteção ausente, solta ou mal posicionada.	Verifique a presença e o fechamento correto da tampa de proteção incluída; consulte o datasheet para as condições de proteção.
O conector M12 não acopla à porta do equipamento.	A porta pode ter codificação, geometria ou número de contatos diferente da conexão M12 codificada B de 5 contatos do cabo.	Compare visualmente a codificação e confirme a especificação da porta no manual antes de tentar conectar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EC9125 (Datasheet) Desenho em escala IFM EC9125 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EC9125 e com quais equipamentos ele é indicado?

É um cabo de conexão USB indicado para aparelhos de processo e de diálogo PDM360 NG. A aplicação específica deve ser confirmada com a documentação do equipamento.

Quais conectores vêm no cabo?

O EC9125 tem um conector fêmea USB Tipo A reto e uma conexão M12 angular, codificação B, com 5 contatos.

O cabo serve para qualquer dispositivo USB?

Não há indicação de compatibilidade universal na ficha. Confirme a pinagem e os requisitos do dispositivo antes de conectar.

Posso usar esse cabo em um equipamento com M12 de outra codificação?

A ficha especifica M12 codificado B com 5 contatos. Uma codificação diferente não corresponde à conexão declarada; não force o acoplamento.

Aparelho conectado, mas sem comunicação: o que verifico antes de trocar o cabo?

Confira se o equipamento é compatível com a aplicação e a pinagem do EC9125, e verifique se as duas terminações estão totalmente acopladas. A ficha não especifica versão USB nem protocolo.

A conexão cai quando o equipamento se movimenta. Qual pode ser a causa?

Verifique se há acoplamento incompleto, danos nas terminações ou esforço mecânico sobre o cabo. Inspecione o conjunto antes de substituir o componente.

É melhor comprar o cabo completo ou procurar apenas um conector?

O produto especificado é um cabo de conexão completo com terminações USB e M12. A ficha não informa disponibilidade de conectores avulsos para reparo.

Este cabo pode substituir outro cabo USB de 1,5 m?

Somente se o outro cabo exigir as mesmas terminações, codificação e configuração elétrica. O comprimento, por si só, não comprova compatibilidade.

Que cuidados devo ter na instalação do EC9125?

Alinhe as conexões antes de acoplar, não force os conectores e confirme a pinagem no manual do equipamento. Feche a tampa de proteção do soquete USB quando não estiver em uso.

O que acompanha o produto?

A ficha informa uma tampa de proteção IP67 para o soquete USB como material incluído. Não há outros acessórios listados.

GLOSSÁRIO TÉCNICO

USB Tipo A fêmea

Conector USB com receptáculo Tipo A, indicado na ficha como reto e fêmea. (Ref.: conexão USB)

M12 codificação B

Configuração do conector M12 declarada para a terminação do cabo; a codificação deve corresponder à porta do equipamento. (Ref.: conexão M12 angular, codificação B)

IP67

Grau de proteção declarado para o produto; as condições de montagem e uso devem seguir a documentação do fabricante. (Ref.: grau de proteção IP67)

Blindagem

Característica construtiva indicada para o cabo; a ficha fornecida não detalha o desempenho da blindagem. (Ref.: cabo blindado)

AWG 24

Designação de bitola dos condutores informada junto à seção métrica do cabo. (Ref.: 5 x 0,25 mm² / AWG 24)
