Kit de Montagem IFM EC3025 para ecomatRelay IP67

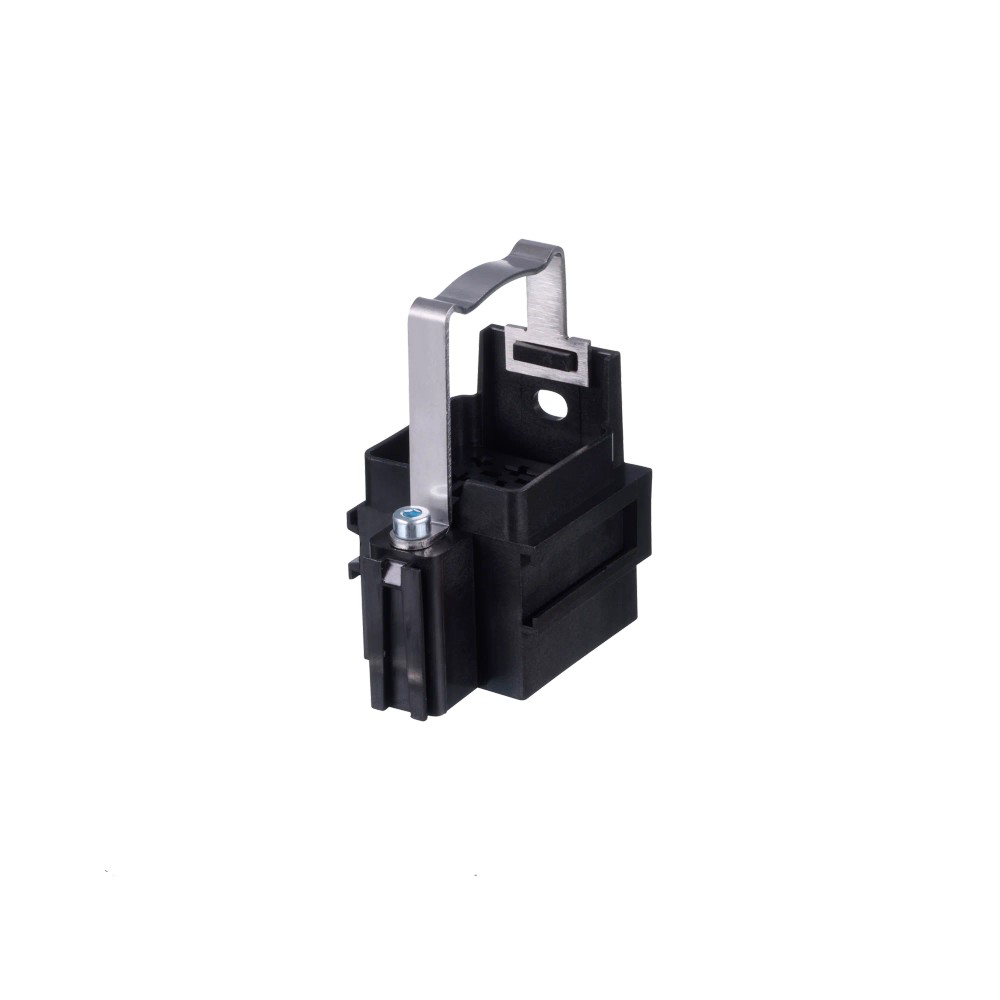

Pré-visualizar: EC3025 IFM - Kit de Montagem para ecomatRelay Automação Industrial IP67, 9 Polos

EC3025 IFM - Kit de Montagem para ecomatRelay Automação Industrial IP67, 9 Polos

Imagem meramente ilustrativa

R$ 462,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC3025
EAN: 4021179356671
NCM do produto: 85369090

Destaques do Produto Tipo de Acessório Kit...mais

Fechar menu

Saiba mais sobre: "EC3025 IFM - Kit de Montagem para ecomatRelay Automação Industrial IP67, 9 Polos"

Destaques do Produto

Tipo de Acessório

Kit de montagem

Compatibilidade

ecomatRelay

Grau de Proteção

IP67

Número de Polos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EC3025 IFM - Kit de Montagem para ecomatRelay Automação Industrial IP67, 9 Polos

O EC3025 é um kit de montagem completo para a linha ecomatRelay, essencial para assegurar fixação e vedação IP67 em ambientes industriais. O conjunto inclui soquete, elementos de vedação e hardware de fixação, garantindo uma instalação segura. É projetado para aplicações que exigem alta durabilidade, operando em uma faixa térmica de -40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EC3025
Marca	IFM
Grau de proteção	IP67
Material	PA 6.6-GF30
Dimensões	56,9 x 41,2 x 75,4 mm
Temperatura	-40 a 85 °C
Montagem	Vertical
Aprovações	CE, UKCA
NCM	8536.90.90

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Dispositivos da linha ecomatRelay (CR3025).
Aplicações móveis que requerem fixação robusta.
Automação industrial com necessidade de proteção contra umidade.

⚠ Considere outro se precisa de:

Dispositivos sem especificação de compatibilidade com a linha ecomatRelay.
Instalação em ambientes onde a temperatura de operação ultrapassa +85 °C.
Ambientes com submersão contínua superior à classificação IP67.

APLICAÇÕES E USO

Aplicações industriais e automação industrial com exigência de vedação contra umidade.
Aplicações móveis onde há necessidade de resistência a vibrações.
Montagem em ambientes com variações térmicas severas entre -40 e 85 °C.

COMO ESCOLHER

Antes de comprar o EC3025 IFM - Kit de Montagem para ecomatRelay Automação Industrial IP67, 9 Polos, verifique estes pontos:

Quando escolher este kit

Utilize quando precisar realizar a manutenção ou instalação do ecomatRelay (CR3025) mantendo a vedação IP67 original e a integridade mecânica especificada pelo fabricante.

Quando buscar outra opção

Se a sua aplicação não exigir a classe de proteção IP67 ou se o dispositivo não for da família ecomatRelay, componentes genéricos ou de outras linhas podem ser mais adequados e econômicos.

ESPECIFICAÇÕES TÉCNICAS

Especificações Ambientais e Materiais
Material soquete	PA 6.6-GF30	Material polimérico reforçado com fibra de vidro para maior resistência térmica e mecânica.
Grau de proteção	IP 67	Proteção garantida quando o conector compatível está corretamente encaixado.
Faixa de temperatura	-40 a 85 °C	Intervalo de temperatura ambiente operacional permitido.

Dados Mecânicos
Dimensões	56,9 x 41,2 x 75,4 mm	Gabinete físico do conjunto montado.
Método de montagem	Vertical	Orientação recomendada dos contatos voltados para baixo.
Vida útil	Máximo de 10 ciclos	Ciclos de acoplamento dos contatos de crimpagem.

COMPATIBILIDADE

Comunicação

• N/A (Componente de conexão física)

Conexões

Elétrica Conector de 9 polos integrado

Processo Conexão elétrica via contatos de crimpagem (5 x 4,8 mm; 4 x 2,8 mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso em ambiente de automação industrial	✓	Componente projetado para suportar condições industriais com proteção IP67.
Uso em sistemas de relés de terceiros	✗	O design é exclusivo para a linha ecomatRelay da IFM.
Ambientes com temperatura de 90°C	✗	O limite operacional máximo do componente é de 85 °C.

INSTALAÇÃO

Como instalar o EC3025 IFM - Kit de Montagem para ecomatRelay Automação Industrial IP67, 9 Polos

Prepare o cabo decapando as extremidades conforme a profundidade dos contatos.
Crimpe os contatos de 4,8 mm e 2,8 mm nos fios correspondentes utilizando a ferramenta adequada.
Insira os fios crimpados no soquete de 9 polos até ouvir o travamento.
Posicione a vedação e o clamp fornecidos no corpo do soquete.
Fixe o conjunto utilizando o parafuso M4 e a porca autotravante na estrutura de montagem.
Certifique-se de que a montagem esteja vertical, com os contatos virados para baixo para garantir o escoamento de umidade.

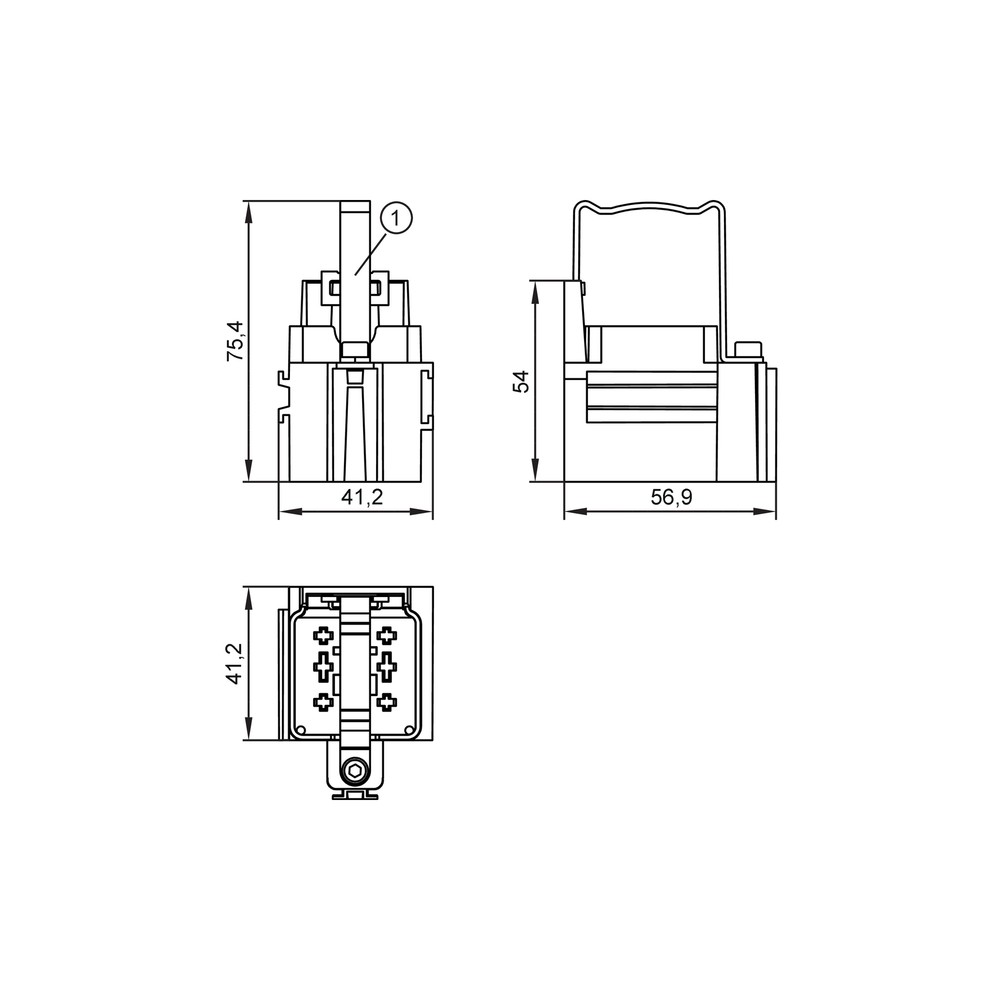

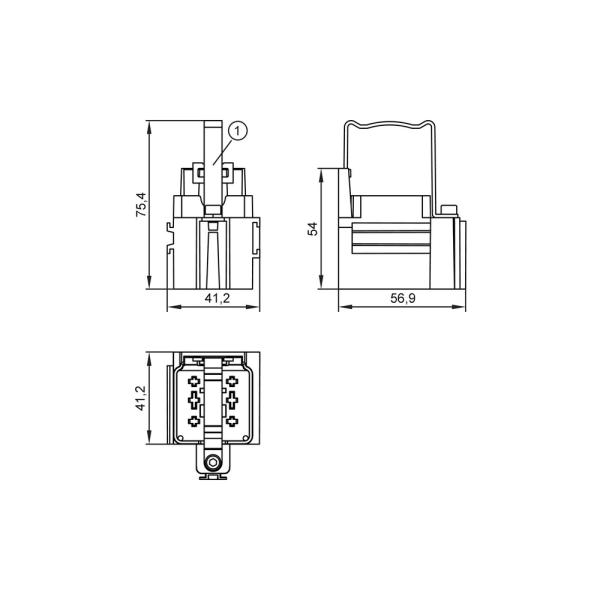

Desenho Dimensional

ACESSÓRIOS

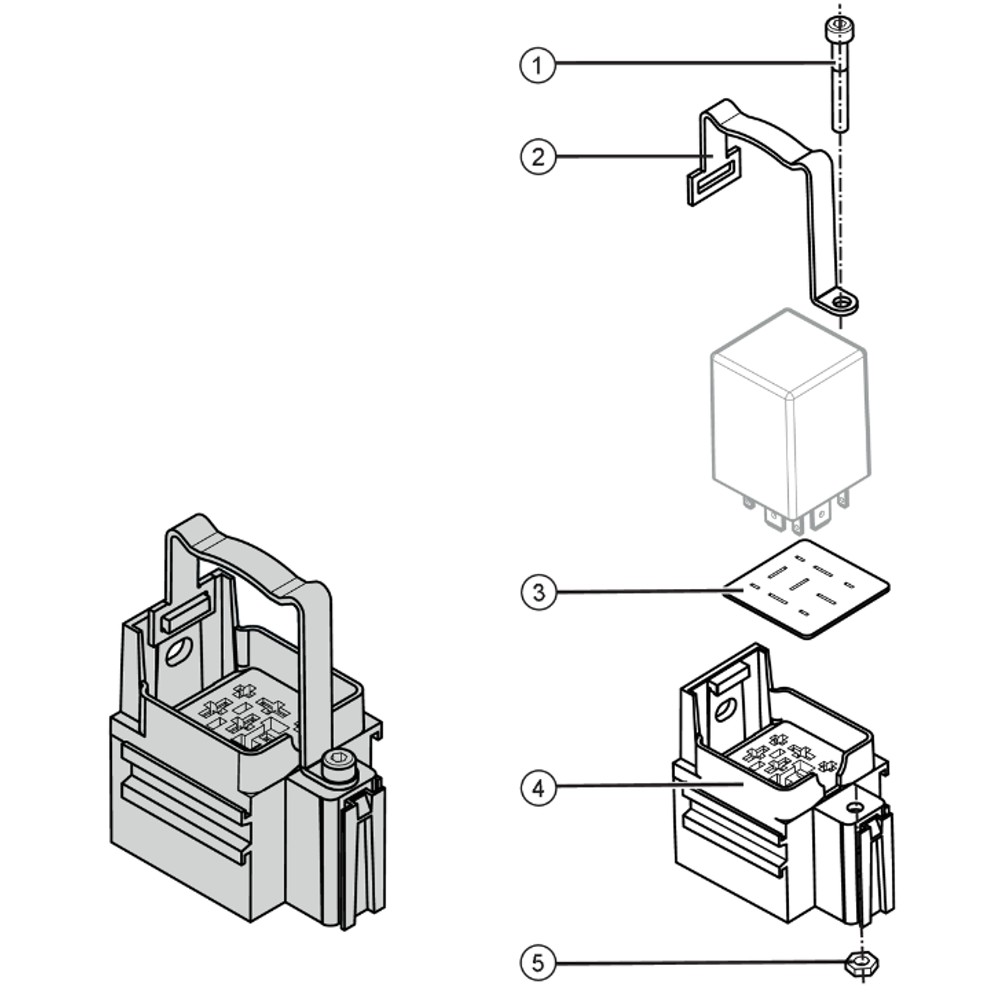

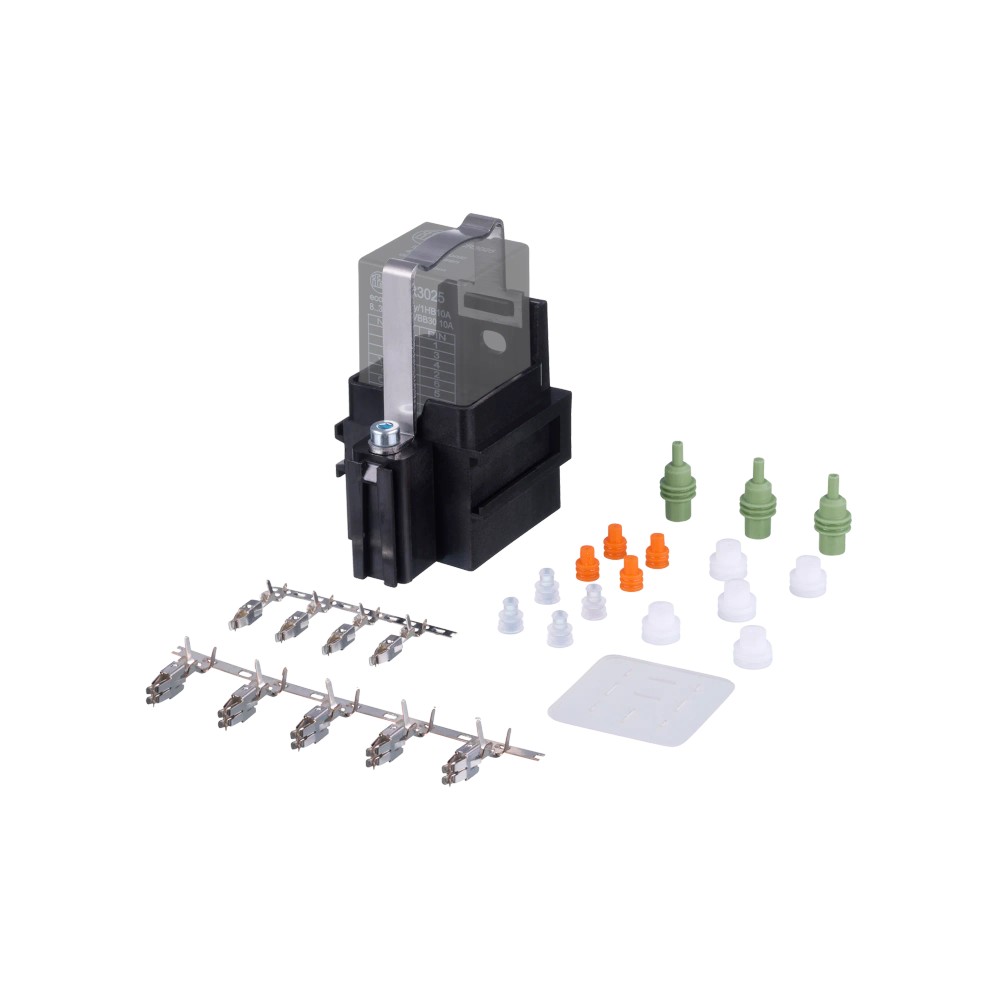

Soquete de encaixe (9 polos)
Clamp
Vedação
Parafuso de cabeça cilíndrica (M4 x 30 mm)
Porca autotravante (M4)
Contatos de crimpagem (5 x 4,8 mm e 4 x 2,8 mm)
Isolação individual de cada fio

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de umidade no conjunto montado.	Vedação mal posicionada durante a instalação.	Inspecione visualmente o encaixe da guarnição de vedação.
Mau contato elétrico ou interrupção de sinal.	Uso de ferramenta de crimpagem inadequada.	Teste a continuidade elétrica entre o cabo e o terminal.
Movimentação mecânica do soquete sob vibração.	Parafuso M4 não apertado com o torque correto.	Verifique se a porca autotravante está firme na carcaça.
Desgaste excessivo dos pinos de contato.	Acoplamento realizado além da vida útil.	Verifique o número de ciclos de inserção e a integridade visual dos pinos.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que compõe este kit de montagem EC3025?

O EC3025 é um kit de montagem completo para relés da linha ecomatRelay, projetado para fixação segura e conexão elétrica em aplicações móveis e industriais exigentes.

Quais dispositivos são compatíveis com este kit?

Este kit possui 9 polos e foi desenvolvido especificamente para garantir a vedação e o contato elétrico adequado em relés compatíveis da linha ecomatRelay da IFM.

Posso utilizar este kit em dispositivos de outros fabricantes?

Este produto não serve para relés de outras marcas ou linhas que não sejam o modelo específico ecomatRelay citado, pois a geometria do soquete e a disposição dos pinos são proprietárias.

Quais as limitações de uso deste kit?

Não é adequado para aplicações onde a temperatura ultrapasse o limite de 85 °C ou que exijam uma vedação superior a IP67, condições que excedem a especificação de projeto do componente.

O que pode causar falhas na conexão do meu relé após a montagem?

Sintomas como falhas de sinal ou intermitência frequentemente indicam falha no contato de crimpagem. Verifique se os contatos estão corretamente inseridos e travados no soquete.

Como diagnosticar infiltração de umidade no soquete?

A causa mais comum é a vedação mal posicionada ou o uso de cabos com bitolas fora da especificação. Verifique a integridade da vedação e o alinhamento dos terminais.

Por que optar pelo kit completo em vez de peças separadas?

O kit oferece a vantagem de conter todos os elementos necessários para a vedação e fixação em um único pacote, reduzindo o tempo de montagem comparado à compra de itens avulsos.

Existe vantagem técnica em utilizar este kit original da IFM?

O kit permite uma instalação profissional e padronizada, enquanto peças genéricas podem não garantir a classe de proteção IP67 e a integridade mecânica exigida pelo fabricante.

Quais cuidados devo ter na instalação?

A instalação exige ferramenta de crimpagem adequada para os contatos fornecidos. Certifique-se de que os fios estejam bem fixados antes de inseri-los no soquete de 9 polos.

Este componente é original ou similar?

O produto é original da IFM Electronic. Sua origem e procedência são garantidas pelo faturamento direto do fabricante, assegurando a conformidade técnica com as normas CE e UKCA.
