Kit Básico Controlador IFM EC2121

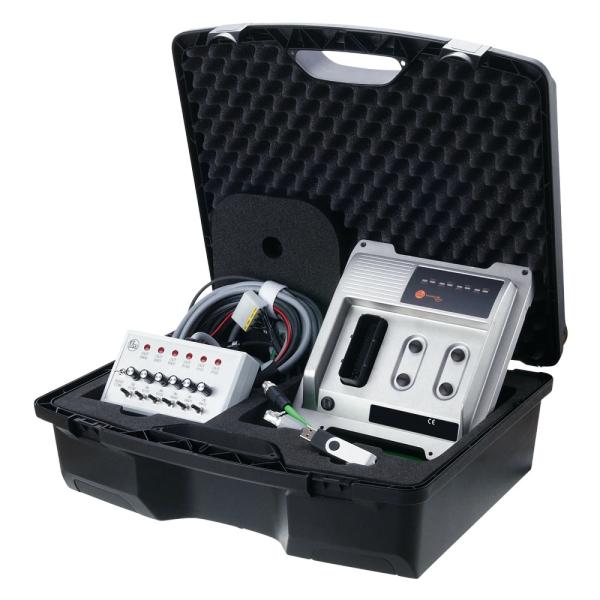

EC2121 IFM - Kit ecomatController Automação Móvel CR710S + Acessórios

Imagem meramente ilustrativa

R$ 8.951,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC2121
EAN: 4021179323963
NCM do produto: 85371020

Destaques do Produto Controlador CR710S...mais

Fechar menu

Saiba mais sobre: "EC2121 IFM - Kit ecomatController Automação Móvel CR710S + Acessórios"

Destaques do Produto

Controlador

CR710S

Tipo de Conector Principal

AMP 81 pólos

Interface Ethernet

M12 / RJ45

Conteúdo

Kit completo de desenvolvimento

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EC2121 IFM - Kit Básico de Controlador para Máquinas Móveis ecomatController CR710S

O kit EC2121 é uma solução de avaliação e desenvolvimento para automação de máquinas móveis, centralizado no controlador CR710S. Ele permite criar, testar e configurar lógicas de controle antes da implementação em campo. O pacote inclui todos os conectores, cabos e um simulador de E/S necessários para montar uma bancada de testes funcional rapidamente.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Modelo	EC2121
Controlador Incluso	CR710S
Conexão Principal	AMP 81 pólos
Interface Ethernet	M12 / RJ45 (2m)
Peso	3935 g
NCM	8537.10.20
Composição	Kit completo para bancada

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Bancadas de teste e desenvolvimento de software para aplicações ecomat.
Prototipagem de sistemas de controle em máquinas agrícolas, de construção ou municipais.
Treinamento técnico em sistemas de automação móvel ifm.

⚠ Considere outro se precisa de:

Aplicações com vibrações ou choques mecânicos que excedam as especificações do datasheet do CR710S.
Ambientes com temperaturas fora da faixa nominal de operação do controlador.
Uso como unidade final sem proteção contra intempéries em ambientes externos severos sem blindagem adequada.

APLICAÇÕES E USO

Desenvolvimento de lógica de controle para máquinas móveis.
Testes de bancada e validação de software (HIL - Hardware in the Loop).
Treinamento de pessoal técnico em sistemas ifm ecomat.
Prototipagem rápida de sistemas embarcados em veículos pesados.

COMO ESCOLHER

Antes de comprar o EC2121 IFM - Kit Básico de Controlador para Máquinas Móveis ecomatController CR710S, verifique estes pontos:

Quando escolher o kit EC2121?

Escolha este kit quando precisar montar uma bancada de desenvolvimento para testar o comportamento do controlador CR710S em laboratório ou ambiente de escritório antes de integrar em uma máquina real.

Quando buscar outra opção?

Busque controladores avulsos ou outras variantes da linha ecomat se você já possui a infraestrutura de conectores e cabos ou se necessita de um controlador com capacidade de E/S diferente daquela fornecida pelo CR710S.

ESPECIFICAÇÕES TÉCNICAS

Composição do Kit
Modelo	EC2121	Identificação comercial do kit básico
Controlador	CR710S	Unidade central de processamento inclusa

Conectividade
Conector AMP	81 pólos	Conexão principal de E/S, bloqueável
Soquetes M12	2 unidades, 5 fios	Interfaces auxiliares de conexão
Conector Ethernet	RJ45, M12 (2m)	Interface de programação e rede

Dados Mecânicos
Peso Total	3935 g	Massa aproximada do conjunto completo

COMPATIBILIDADE

Comunicação

• Ethernet

• Protocolos ecomat

Conexões

Elétrica Conector AMP 81 pólos, M12 para periféricos e Ethernet

Processo Interface direta via conector AMP de 81 pólos para E/S

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Desenvolvimento de software em escritório	✓	O kit possui todos os acessórios necessários para simular as entradas e saídas de campo.
Instalação definitiva em ambientes severos	✗	O simulador de E/S não foi projetado para uso fixo em máquinas de campo, sendo apenas para fins de teste.
Substituição direta de componentes sem software	✗	O controlador requer carregamento de software via pen drive ou interface Ethernet antes do uso.

INSTALAÇÃO

Como instalar o EC2121 IFM - Kit Básico de Controlador para Máquinas Móveis ecomatController CR710S

Fixar o controlador CR710S em um painel ou bancada de teste seguindo o desenho dimensional.
Conectar o chicote de alimentação e E/S utilizando o conector AMP de 81 pólos.
Conectar o cabo Ethernet M12/RJ45 do controlador ao PC de programação.
Configurar o simulador de E/S conforme as necessidades do software desenvolvido.
Verificar a integridade das conexões e a polaridade da alimentação antes de energizar.
Iniciar a interface de software a partir do pen drive incluso para carregar o programa.

Desenho Dimensional

ACESSÓRIOS

Controlador ecomat CR710S
Pen drive com software e documentação
Caixa do simulador de E/S com cabo de conexão
Conector para ligação AMP de 81 pólos
3 x Soquetes confeccionáveis (8 fios)
Cabo Ethernet 2m (RJ45 para M12)
3 x Conectores planos (8 fios)
2 x Conectores 4 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha intermitente na alimentação ou comunicação de E/S.	Conector AMP não travado corretamente.	Verificar se a trava de segurança do conector AMP de 81 pólos está totalmente engatada.
Impossibilidade de estabelecer conexão para programação.	Cabo Ethernet mal conectado ou danificado.	Testar a integridade física do cabo RJ45-M12 e garantir que o conector M12 está firme.
O controlador não inicia ou apresenta erros de status.	Tensão de alimentação fora dos limites.	Medir a tensão no barramento de alimentação usando um multímetro nos terminais especificados no datasheet.
As entradas do controlador não respondem às alterações no simulador.	Configuração errada no simulador de E/S.	Verificar se as chaves do simulador estão na posição correta e se o cabo de conexão está bem inserido.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EC2121 (Datasheet)

PERGUNTAS FREQUENTES

O que exatamente compõe este kit EC2121?

Este é um kit de desenvolvimento e controle completo, composto pelo controlador ecomatController CR710S, simulador de E/S, cabos e conectores necessários para iniciar projetos de automação móvel.

Para quais sistemas este controlador é indicado?

Este kit é compatível com sistemas ecomatController da ifm, sendo voltado para o desenvolvimento, testes e prototipagem de aplicações em máquinas móveis.

Este kit serve para substituir diretamente um controlador de produção em uma máquina sem programação?

O produto não é um controlador finalizado para instalação em campo sem o devido desenvolvimento de software; ele serve como uma plataforma de avaliação e configuração inicial.

Posso usar este kit em automação de fábricas convencionais?

Não é adequado para aplicações industriais fixas não relacionadas ao setor de máquinas móveis que exijam certificações específicas para ambientes industriais estáticos.

Como diagnosticar problemas de comunicação ou alimentação?

Sintomas comuns incluem falhas de comunicação Ethernet ou falta de resposta das E/S. Verifique se o cabo Ethernet M12-RJ45 está corretamente conectado e se a alimentação no conector AMP de 81 pólos estável.

O que verificar antes de solicitar suporte técnico?

Verifique inicialmente se o led de status do controlador está ativo e teste o simulador de E/S. Se o controlador não reconhecer o programa, verifique se a alimentação atende aos níveis especificados no datasheet.

Por que escolher o kit ao invés de comprar os itens separadamente?

O kit EC2121 é um conjunto 'starter' voltado para reduzir o tempo de montagem da bancada de testes, enquanto a compra avulsa exige a aquisição separada de cada componente.

Qual a melhor opção para um projeto de bancada de testes?

O kit é ideal para engenheiros de automação que precisam de um ambiente de teste pronto para o CR710S, enquanto peças avulsas são melhores para manutenção corretiva de máquinas já em campo.

Quais cuidados tomar na montagem inicial?

Certifique-se de que o conector AMP de 81 pólos esteja corretamente bloqueado e verificado contra inversão de polaridade antes de energizar o sistema.

Como é o processo de faturamento e procedência deste kit?

O faturamento e a entrega são realizados diretamente pela IFM, garantindo a procedência do material e suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

ecomatController

Linha de controladores robustos da ifm projetados especificamente para atender às demandas de ambientes em máquinas móveis (Ref.: CR710S).

Conector AMP

Interface de alta densidade utilizada para a interconexão de sinais críticos e alimentação do controlador (Ref.: 81 pólos).

Simulador de E/S

Ferramenta inclusa para testar lógicas de entrada e saída sem a necessidade de sensores e atuadores físicos conectados (Ref.: caixa de simulação).

M12

Padrão de conector circular com trava rosqueada, amplamente utilizado em automação industrial devido à sua resistência a vibrações e vedação (Ref.: soquete M12, 5 fios).

Ethernet

Protocolo de comunicação de alta velocidade utilizado para a programação e diagnóstico do controlador (Ref.: cabo de 2m, RJ45, M12).
