- Referência do fabricante: EC2114
- EAN: 4021179264136
- NCM do produto: 85444200
Destaques do Produto
Tipo de Cabo...mais
Saiba mais sobre: "EC2114 IFM - Kit Cabo Programação Interface CAN Para BasicController e BasicDisplay 1m PVC"
Destaques do Produto
Tipo de Cabo
Programação CAN
Comprimento
1 metro
Material
PVC
Conexão IHM
M12 (Cod. A, 5 pinos)
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

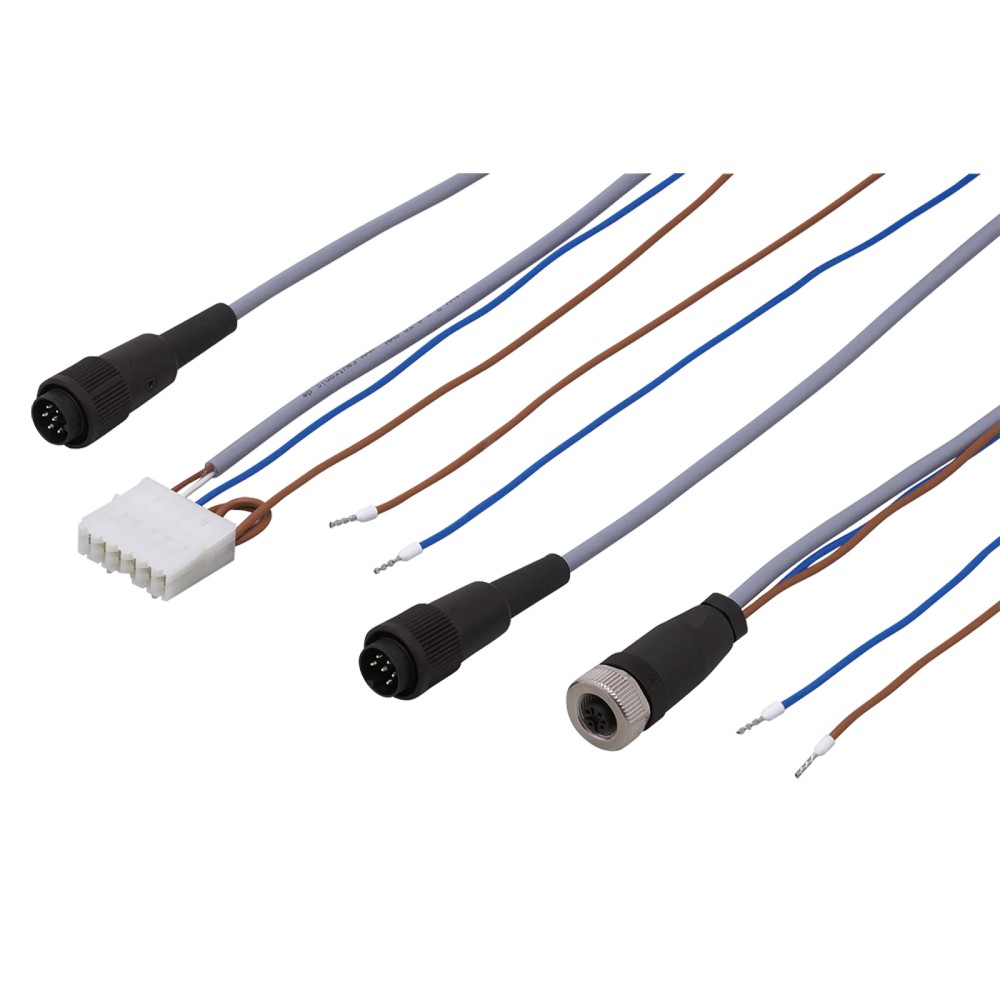

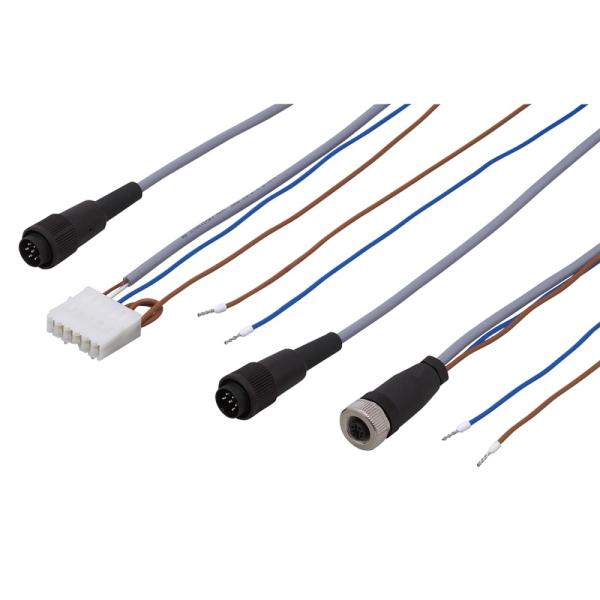

Sobre o EC2114 IFM - Kit Cabo Programação Interface CAN Para BasicController e BasicDisplay 1m PVC
O EC2114 é um kit de cabo de programação de 1 metro, desenvolvido especificamente pela ifm para estabelecer a comunicação CAN entre dispositivos das linhas BasicController e BasicDisplay. Construído com revestimento em PVC, garante a integridade dos dados em aplicações de automação industrial. É uma solução pré-montada com conectores proprietários para instalação rápida e segura.
PRINCIPAIS ESPECIFICAÇÕES
| Fabricante | ifm electronic |
| Código (SKU) | EC2114 |
| Comprimento | 1 m |
| Material | PVC |
| Conexão IHM | M12 (5 polos, cod. A) |
| Conexão Controller | Conector DIN / Timer |
| Peso | 144.3 g |
| Aplicação | BasicController e BasicDisplay |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Linha BasicController da ifm
- Linha BasicDisplay da ifm
- Ambientes de automação industrial fixos
⚠ Considere outro se precisa de:
- Dispositivo CR0431
- Aplicações com protocolos de comunicação distintos de CAN
- Ambientes com exigência de cabos de alta flexibilidade para movimentação contínua (esteira porta-cabos)
APLICAÇÕES E USO
- Programação de controladores BasicController ifm
- Configuração de interfaces BasicDisplay ifm
- Estabelecimento de rede CAN em painéis de automação industrial
- Manutenção e parametrização de sistemas com barramento CAN
COMO ESCOLHER
Antes de comprar o EC2114 IFM - Kit Cabo Programação Interface CAN Para BasicController e BasicDisplay 1m PVC, verifique estes pontos:
Quando escolher este cabo
Utilize este cabo para realizar a interface física entre controladores e displays da linha Basic da ifm que possuam portas CAN compatíveis com o conector DIN/Timer e M12 especificado.
Quando evitar este cabo
Não utilize se o controlador for da família CR0431, ou se a sua aplicação exigir cabos com blindagem reforçada para ambientes de altíssima interferência eletromagnética (EMI), onde cabos padrão podem sofrer atenuação.

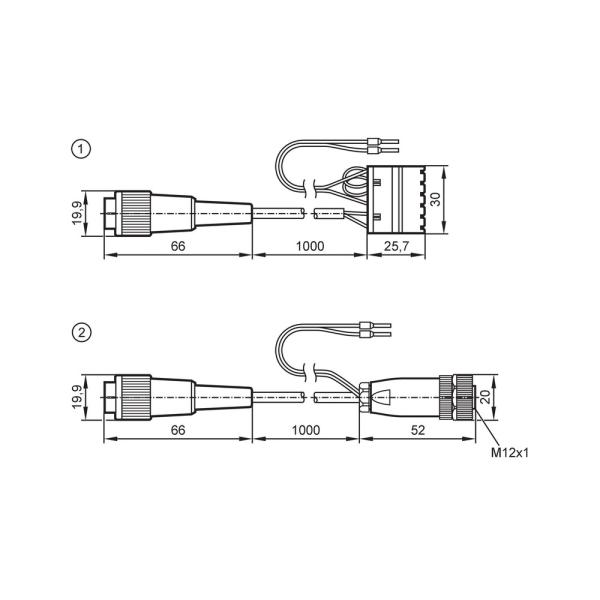

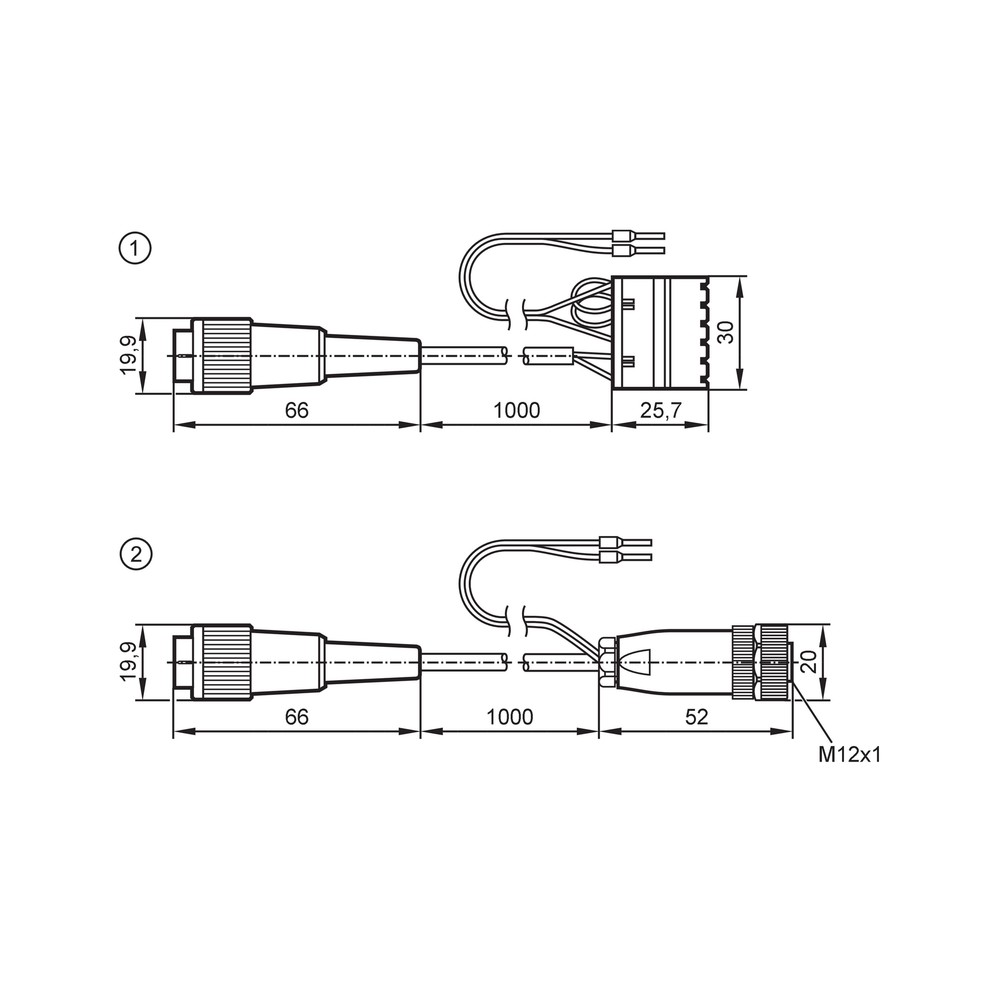

ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Comprimento | 1 m | Dimensão física nominal do cabo. |
| Material de revestimento | PVC | Material isolante padrão para aplicações industriais. |
| Cor do cabo | Cinza | Padronização visual do produto. |
| Interfaces de Conexão | ||
|---|---|---|
| Conexão IHM | M12, 5 contatos, codificação A | Interface de conexão do lado da IHM. |
| Conexão Controlador | Conector DIN / Invólucro timer | Interface de conexão do lado do controlador. |
COMPATIBILIDADE
Comunicação
• CAN Bus
Conexões
Elétrica
Protocolo CAN Bus
Processo
Conector M12 (lado IHM) / Conector Timer-DIN (lado controlador)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Conexão com BasicController | ✓ | Cabo projetado especificamente para esta interface. |
| Conexão com BasicDisplay | ✓ | Interface elétrica e mecânica compatível. |
| Utilização com modelo CR0431 | ✗ | Incompatibilidade física/elétrica especificada pelo fabricante. |
INSTALAÇÃO
Como instalar o EC2114 IFM - Kit Cabo Programação Interface CAN Para BasicController e BasicDisplay 1m PVC
- Certifique-se de que o sistema esteja desenergizado antes de manusear os conectores.
- Identifique a porta de comunicação CAN no BasicController ou BasicDisplay.
- Conecte a extremidade M12 na porta correspondente da IHM ou controlador, garantindo o alinhamento da codificação A.
- Conecte a extremidade com invólucro de contato timer/DIN no módulo complementar.
- Fixe o cabo evitando raios de curvatura muito fechados que possam danificar a estrutura interna.
- Após a conexão física, realize o teste de comunicação via software de programação da ifm.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Perda intermitente de sinal ou erro de comunicação CAN. | Conexão física frouxa ou mal assentada nos pinos M12. | Verificar se o conector M12 está rosqueado até o final do curso e livre de sujeira. |
| Falha total de comunicação ou ruído elétrico elevado. | Dobra excessiva ou esmagamento do cabo durante a instalação. | Realizar inspeção visual em toda a extensão do cabo buscando cortes ou deformações na capa de PVC. |
| O dispositivo não reconhece a conexão. | Incompatibilidade de hardware (tentativa de uso em CR0431). | Confirmar se o modelo do controlador é suportado pelo EC2114 no manual do usuário. |
| Sinal degradado ou falhas de pacotes de dados. | Oxidação nos contatos do conector por ambiente agressivo. | Inspecionar os pinos internos do conector DIN e M12 quanto à presença de corrosão ou umidade. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o kit de cabo EC2114 e para que serve?
Este é um kit de cabo de programação projetado para estabelecer a interface de comunicação CAN entre dispositivos de automação ifm, especificamente das linhas BasicController e BasicDisplay.
O que acompanha o kit de programação EC2114?
O kit inclui o cabeamento necessário com conectores específicos para integrar o BasicController ou BasicDisplay em sua rede de automação, garantindo a transmissão de dados.
Este cabo pode ser usado com o modelo CR0431?
Não, este modelo não é compatível com o dispositivo CR0431, sendo necessária a verificação de compatibilidade antes da aquisição.
Existem restrições de uso para este cabo?
Este kit é estritamente para os modelos BasicController e BasicDisplay. Não deve ser utilizado em aplicações que exijam protocolos ou interfaces diferentes da especificada no datasheet.
O que fazer se o sistema não reconhecer a conexão do cabo?
Se houver falha de comunicação após a instalação, verifique primeiro se os conectores estão firmemente encaixados e se o cabo não apresenta dobras ou danos físicos.
Como diagnosticar uma falha de conexão intermitente?
A falha de detecção pode ser causada por um cabo rompido internamente ou pinos do conector M12 danificados, podendo ser verificado com um multímetro para teste de continuidade.
Por que escolher este kit em vez de fabricar um cabo próprio?
O kit pronto reduz o tempo de montagem e garante a conformidade elétrica dos sinais, evitando a necessidade de montagem manual de conectores e cabos avulsos.
Este cabo é superior a cabos de comunicação genéricos?
Este cabo é uma solução dedicada para interfaceamento de IHM/Controladores ifm. Alternativas genéricas podem não garantir a integridade do sinal CAN ou o encaixe seguro nos conectores proprietários.
Quais os cuidados básicos para instalar este cabo?
A instalação deve ser feita com o equipamento desenergizado, conectando o lado M12 ao dispositivo de IHM e o lado do conector timer ao controlador, respeitando o raio de curvatura do cabo.
Qual a procedência deste cabo de programação?
O produto é fornecido pela ifm electronic, com suporte e logística gerenciados para garantir a integridade do componente desde o estoque até a aplicação final.
GLOSSÁRIO TÉCNICO
CAN Bus
Protocolo de comunicação serial utilizado para permitir a troca de dados robusta entre controladores e displays em ambientes industriais.
Conector M12
Padrão de conexão circular industrial, frequentemente utilizado por sua resistência a vibrações e vedação (Ref.: codificação A, 5 contatos).
PVC
Material de revestimento do cabo (Policloreto de Vinila), escolhido por sua resistência química e durabilidade em condições ambientes padrão.
BasicController
Série de controladores lógicos programáveis da ifm otimizados para aplicações de máquinas móveis e automação industrial.
Interface CAN
Ponto de acesso no dispositivo que permite a comunicação física com o barramento CAN.
