Cabo de Ligação IFM EC2113

Pré-visualizar: EC2113 IFM - Cabo de Ligação IFM Automação Industrial CAN-RS232 1m

EC2113 IFM - Cabo de Ligação IFM Automação Industrial CAN-RS232 1m

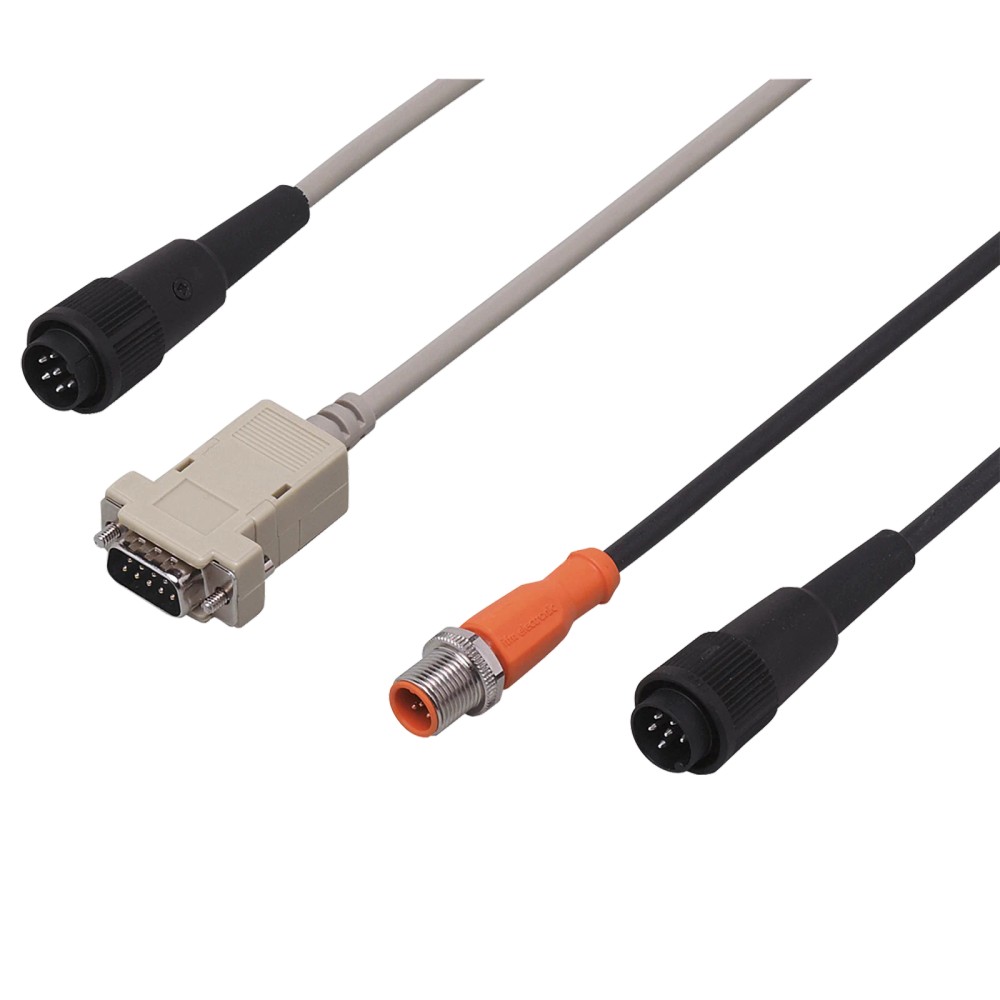

Imagem meramente ilustrativa

R$ 516,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC2113
EAN: 4021179259910
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão CAN /...mais

Fechar menu

Saiba mais sobre: "EC2113 IFM - Cabo de Ligação IFM Automação Industrial CAN-RS232 1m"

Destaques do Produto

Tipo de Conexão

CAN / RS-232

Comprimento

1 metro

Conectores

DIN, M12, Sub-D

Compatibilidade

Linha CANFox

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EC2113 IFM - Cabo de Ligação para Automação Industrial CAN-RS232 1m

O cabo EC2113 da IFM é um componente de conexão dedicado para interfaces CAN e RS-232, essencial para a operação do adaptador CANFox em sistemas industriais. Com 1 metro de comprimento, ele assegura a transmissão de sinais entre os dispositivos através de conectores robustos DIN, M12 e Sub-D. É a solução técnica ideal para integração de comunicação em rede.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EC2113
Marca	IFM
Comprimento	1m
Conexão CAN	DIN / M12 (5 pinos)
Conexão RS-232	DIN / Sub-D
Peso	130.1 g
Certificação	CE / UKCA
NCM	8544.42.00

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial IFM
Adaptadores CANFox
Redes industriais utilizando protocolos CAN e RS-232

⚠ Considere outro se precisa de:

Uso em ambientes com tensões elétricas superiores ao especificado
Dobras com raio de curvatura inferior ao permitido pelo manual
Conexão em dispositivos que não sigam o padrão de pinagem DIN da IFM

APLICAÇÕES E USO

Conexão de adaptadores CAN-RS232 em ambientes de automação fabril.
Integração entre dispositivos de campo e sistemas CANFox.
Manutenção de infraestrutura de rede industrial que utiliza conectores proprietários da IFM.

COMO ESCOLHER

Antes de comprar o EC2113 IFM - Cabo de Ligação para Automação Industrial CAN-RS232 1m, verifique estes pontos:

Quando selecionar o EC2113

Utilize este cabo quando houver necessidade de conectar interfaces CAN e RS-232 em dispositivos CANFox da IFM. Essencial para garantir a pinagem correta e a integridade do sinal em instalações que utilizam conectores padrão DIN e M12.

Quando buscar outra alternativa

Evite este cabo se o seu dispositivo de destino não utiliza conector DIN ou não segue a especificação de pinagem proprietária da IFM, ou caso a distância de 1 metro seja insuficiente para o layout do painel.

ESPECIFICAÇÕES TÉCNICAS

Geral
Modelo	Cable/CAN-RS232-CANFox	Designação técnica do produto
Aplicação	Aplicações industriais / automação industrial	Ambiente de uso recomendado

Conectividade
Conexão CAN	1 x conector DIN, reto e 1 x M12, reto (5 contatos)	Interface física lado CAN
Conexão RS-232	1 x conector DIN, reto e 1 x sub D, reto	Interface física lado RS-232

Dados Mecânicos
Comprimento	1m (ambos)	Dimensão física do cabeamento
Cor	Preto (CAN) / Cinza (RS-232)	Identificação visual por cor
Peso	130.1 g	Massa do componente

Normas e Conformidade
Certificações	CE, UKCA	Conformidade regulatória

COMPATIBILIDADE

Comunicação

• CAN

• RS-232

Conexões

Elétrica Conexão dedicada IFM para CAN/RS-232

Processo Conector DIN, M12 e Sub-D (específico IFM)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas IFM CANFox	✓	O cabo foi projetado especificamente para esta interface com pinagem dedicada.
Dispositivos seriais genéricos sem DIN	✗	O cabo possui conectores DIN proprietários incompatíveis com entradas seriais padrão (ex: DB9 sem adaptador).
Redes com protocolos de campo diferentes	✗	A pinagem interna é dedicada para CAN e RS-232; não suporta outros protocolos como Profibus ou Ethernet.

INSTALAÇÃO

Como instalar o EC2113 IFM - Cabo de Ligação para Automação Industrial CAN-RS232 1m

Desenergize todos os equipamentos conectados ao cabo.
Verifique a compatibilidade dos conectores no dispositivo (DIN/M12/Sub-D).
Alinhe os conectores suavemente, garantindo que os pinos estejam retos.
Insira os conectores até ouvir o clique de travamento ou sentir resistência firme.
Rosqueie as travas onde aplicável (especialmente M12) para vedação.
Realize o teste de comunicação após energizar o sistema.

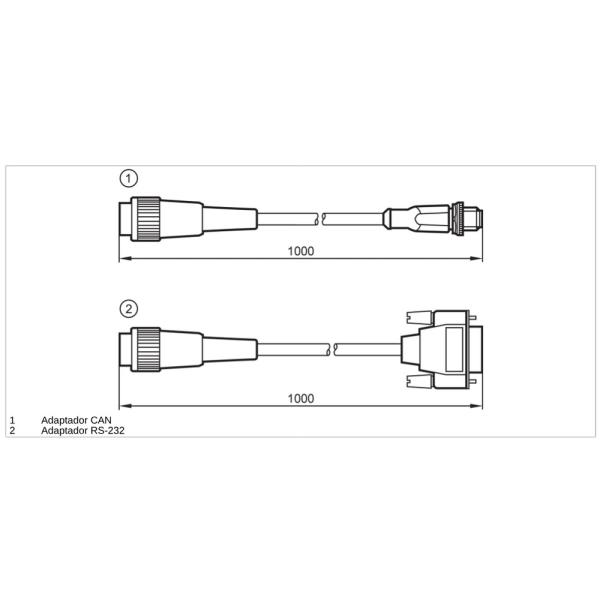

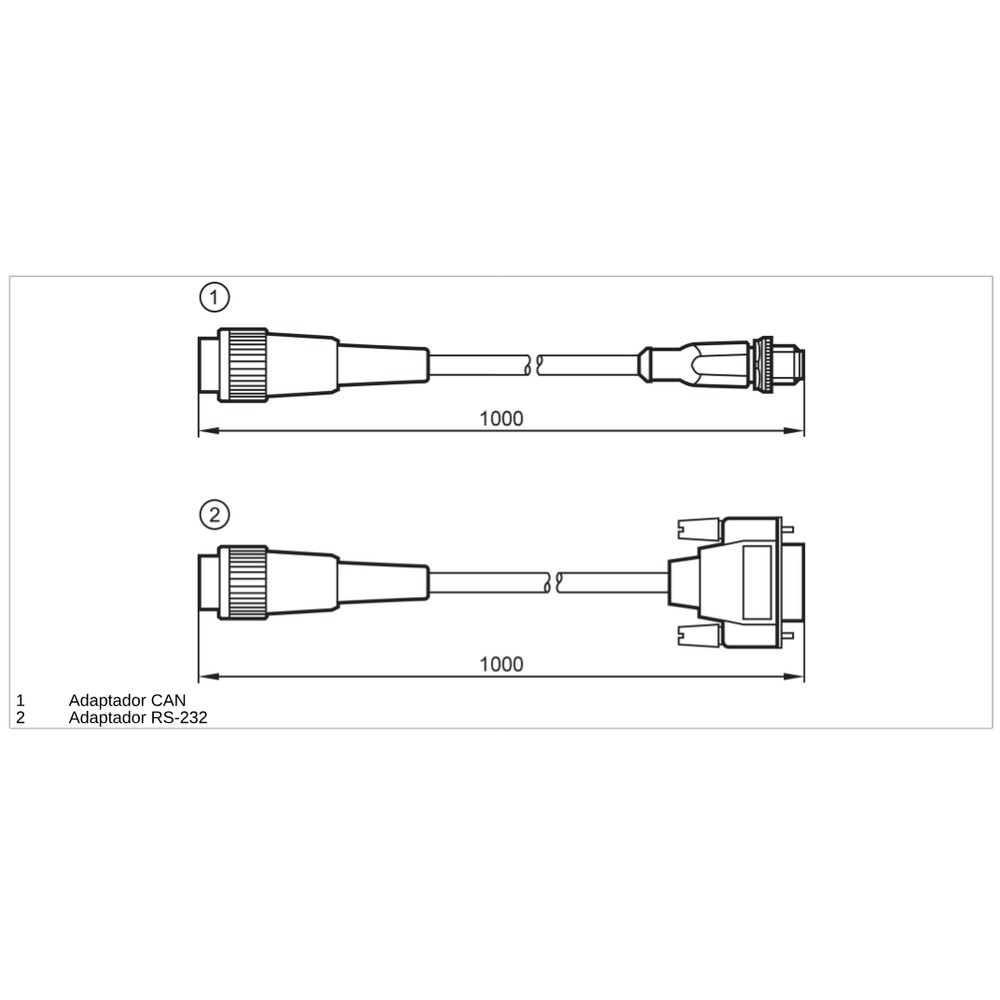

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda intermitente de sinal CAN	Conector DIN mal encaixado	Verificar se o conector está totalmente inserido e travado
Ausência total de comunicação	Dano físico no condutor	Realizar teste de continuidade nos cabos com multímetro
Erros de dados ou ruído excessivo	Oxidação nos pinos	Inspecionar contatos do conector M12 e Sub-D
Degradação gradual da integridade do sinal	Raio de curvatura excedido	Verificar histórico de trajeto do cabo e deformações visíveis

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EC2113 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EC2113 e qual sua função principal?

O EC2113 é um cabo de ligação IFM projetado especificamente para conectar dispositivos CAN e RS-232, permitindo a comunicação entre sistemas de automação industrial e o adaptador CANFox.

Quais são as principais características físicas do cabo?

Ele possui um comprimento de 1 metro para ambas as conexões (CAN e RS-232), oferecendo conexões robustas em conectores DIN, M12 e Sub-D conforme especificado pelo fabricante.

Posso usar este cabo em qualquer dispositivo RS-232?

Este cabo é exclusivo para a série de adaptadores CAN-RS232/CANFox da IFM. Não é compatível com protocolos de comunicação industrial genéricos que utilizam pinagens diferentes de CAN ou RS-232 padrão desta linha.

Existe alguma restrição de aplicação para este cabo?

O cabo não deve ser utilizado em aplicações que excedam os limites de temperatura ou tensão especificados no datasheet, nem em ambientes com tensões mecânicas extremas que possam romper os conectores DIN.

Como diagnosticar problemas de perda de dados na rede?

Falhas de comunicação podem indicar desconexão física ou cabo rompido internamente. Verifique a continuidade dos fios com um multímetro e confirme se os conectores DIN e M12 estão firmemente encaixados.

O que pode causar instabilidade na comunicação via cabo?

Sintomas como 'erro de rede' ou 'timeout' podem ser causados por oxidação nos contatos dos conectores ou fadiga do cabo devido a dobras excessivas. Inspecione visualmente os pinos quanto a deformações e limpe os contatos se necessário.

Este cabo é um padrão genérico ou específico da marca?

Este produto é um item de conexão dedicado. Alternativas de terceiros podem não garantir a integridade do sinal CAN ou a compatibilidade mecânica dos conectores DIN proprietários.

Como decidir entre este cabo e um cabo serial comum?

A escolha entre este modelo e outros cabos de automação depende estritamente do dispositivo terminal (CANFox). Se o seu dispositivo requer conector DIN, este é o item correto para garantir o sinal.

Quais cuidados devo ter ao instalar o cabo?

Durante a instalação, assegure que os conectores (especialmente o M12 e Sub-D) estejam alinhados corretamente antes de rosquear ou travar, evitando danos aos pinos internos.

Qual a procedência deste cabo de ligação?

A fabricação e o fornecimento seguem os padrões da IFM Electronic LTDA, garantindo a procedência técnica e a qualidade dos materiais empregados na montagem dos cabos e conectores.

GLOSSÁRIO TÉCNICO

CAN (Controller Area Network)

Protocolo de comunicação serial robusto, padrão em automação para troca de dados entre sensores e atuadores. (Ref.: Especificação de rede)

RS-232

Padrão de comunicação serial ponto a ponto, utilizado para transmissão de dados assíncronos. (Ref.: Interface de conexão)

Conector M12

Conector industrial circular com trava rosqueada, utilizado para garantir vedação e conexão segura. (Ref.: Conexão elétrica)

Sub-D

Tipo de conector elétrico em formato de 'D', frequentemente usado em comunicações seriais. (Ref.: Interface de saída)

Conector DIN

Norma alemã para conectores de sinais elétricos. (Ref.: Padrão de conexão)
