Quadro de Montagem IFM EC2110 para Displays PDM360 NG

Pré-visualizar: EC2110 IFM - Quadro de Montagem IFM Displays Gráficos PDM360 NG Aço 163x210x50mm

EC2110 IFM - Quadro de Montagem IFM Displays Gráficos PDM360 NG Aço 163x210x50mm

Imagem meramente ilustrativa

R$ 509,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC2110
EAN: 4021179249409
NCM do produto: 73269090

Destaques do Produto Material Chapa de Aço...mais

Fechar menu

Saiba mais sobre: "EC2110 IFM - Quadro de Montagem IFM Displays Gráficos PDM360 NG Aço 163x210x50mm"

Destaques do Produto

Material

Chapa de Aço

Tipo de Montagem

Painel

Linha de Display

PDM360 NG

Dimensões

163,5 x 210 x 50,6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EC2110 IFM - Quadro de Montagem para Displays Gráficos PDM360 NG

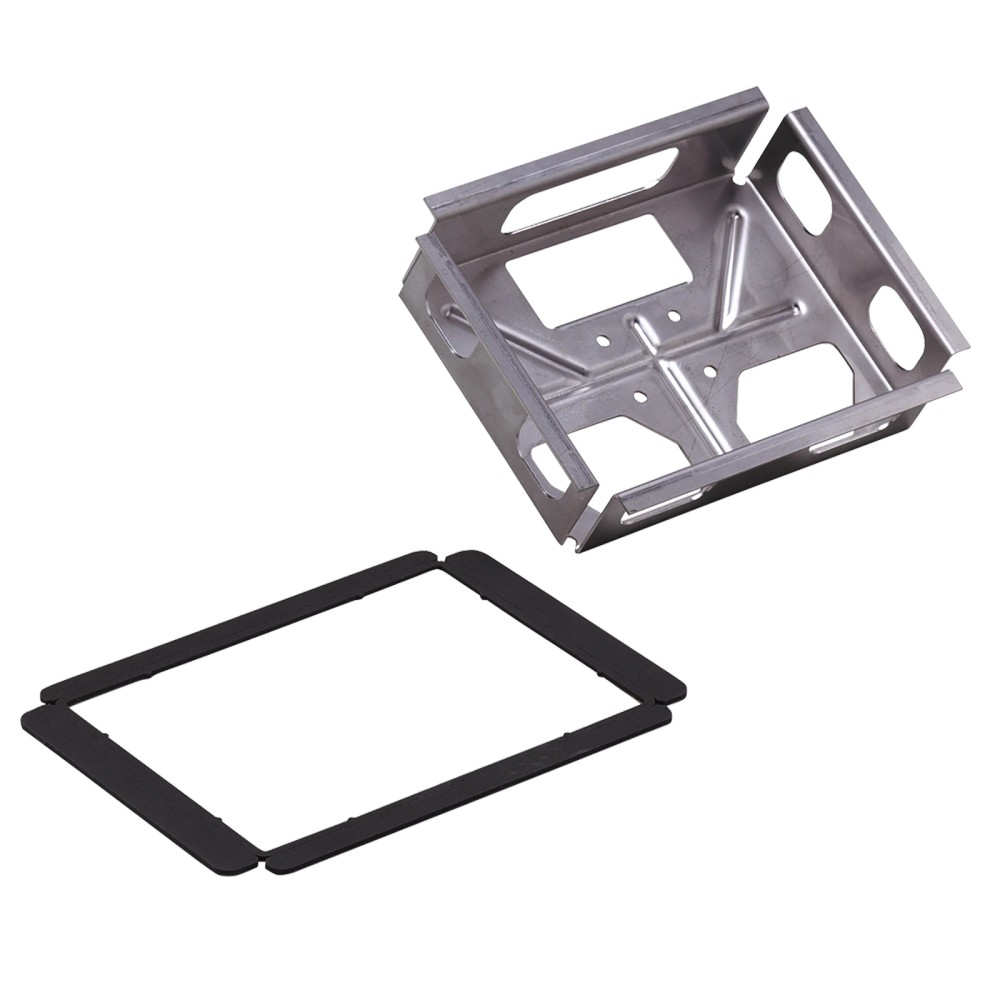

O EC2110 é um kit de montagem robusto em chapa de aço, desenvolvido pela ifm para a fixação segura de displays gráficos da linha PDM360 NG. Ele inclui todos os elementos necessários, como vedações e sistemas de amortecimento de vibração, garantindo uma instalação estável em painéis industriais. O conjunto possui dimensões de 163,5 x 210 x 50,6 mm e é essencial para manter o índice de proteção do equipamento.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	EC2110
Material	Chapa de aço
Peso	702 g
Dimensões (LxAxP)	163,5 x 210 x 50,6 mm
Montagem	Painel
NCM	7326.90.90
Compatibilidade	Display PDM360 NG

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem em painéis de controle industriais.
Uso com displays gráficos da linha PDM360 NG e R360.
Aplicações que exigem amortecimento de vibração para proteção do display.

⚠ Considere outro se precisa de:

Montagem em superfícies com espessura fora da tolerância especificada no manual.
Instalação sem o uso das vedações fornecidas.
Uso de ferramentas pneumáticas com torque excessivo para fixar os pinos roscados.

APLICAÇÕES E USO

Instalação de displays PDM360 NG em painéis de controle de máquinas industriais.
Montagem de interfaces HMI em gabinetes de automação que exigem resistência a vibrações.
Substituição de componentes de montagem em quadros elétricos de máquinas móveis ou fixas.

COMO ESCOLHER

Antes de comprar o EC2110 IFM - Quadro de Montagem para Displays Gráficos PDM360 NG, verifique estes pontos:

Quando escolher este produto

Selecione o EC2110 se o seu dispositivo é da linha PDM360 NG da ifm e necessita de uma montagem em painel com proteção contra vibrações.

Quando buscar outra opção

Busque outra solução se o seu display for de uma série que não faz parte da linha PDM360 NG ou se a aplicação exige montagem tipo suporte articulado em vez de embutido em painel.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Chapa de aço	Material estrutural para resistência mecânica do quadro.
Dimensões	163,5 x 210 x 50,6 mm	Medidas externas para recorte de painel.
Peso	702 g	Massa do conjunto de montagem.
Método de montagem	Painel	Tipo de instalação especificada.

Compatibilidade
Modelo	R360/PDM_NG/Mounting Set	Designação de compatibilidade da linha de displays ifm.
Acessórios inclusos	Porcas, arruelas, pinos roscados, vedação, amortecimento da vibração	Componentes essenciais para a fixação e proteção.

COMPATIBILIDADE

Comunicação

• N/A (Acessório mecânico)

Conexões

Elétrica Não aplicável (Acessório mecânico)

Processo Montagem em painel

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Display PDM360 NG	✓	Produto projetado especificamente para esta linha.
Painéis com espessura fora da especificação	✗	A fixação mecânica depende da espessura correta para garantir a vedação.
Ambientes sem vibração	✓	O kit atende perfeitamente, sendo o amortecimento um recurso adicional.

INSTALAÇÃO

Como instalar o EC2110 IFM - Quadro de Montagem para Displays Gráficos PDM360 NG

Verifique se o painel possui o recorte dimensionado conforme o desenho técnico.
Posicione o display com o quadro de montagem na abertura do painel.
Insira os pinos roscados nos pontos de fixação conforme indicado.
Posicione a vedação entre a moldura do display e a superfície do painel.
Utilize as arruelas e porcas para fixar o conjunto pelo lado interno do painel.
Aperte as porcas uniformemente para garantir a compressão correta da vedação e amortecedores.

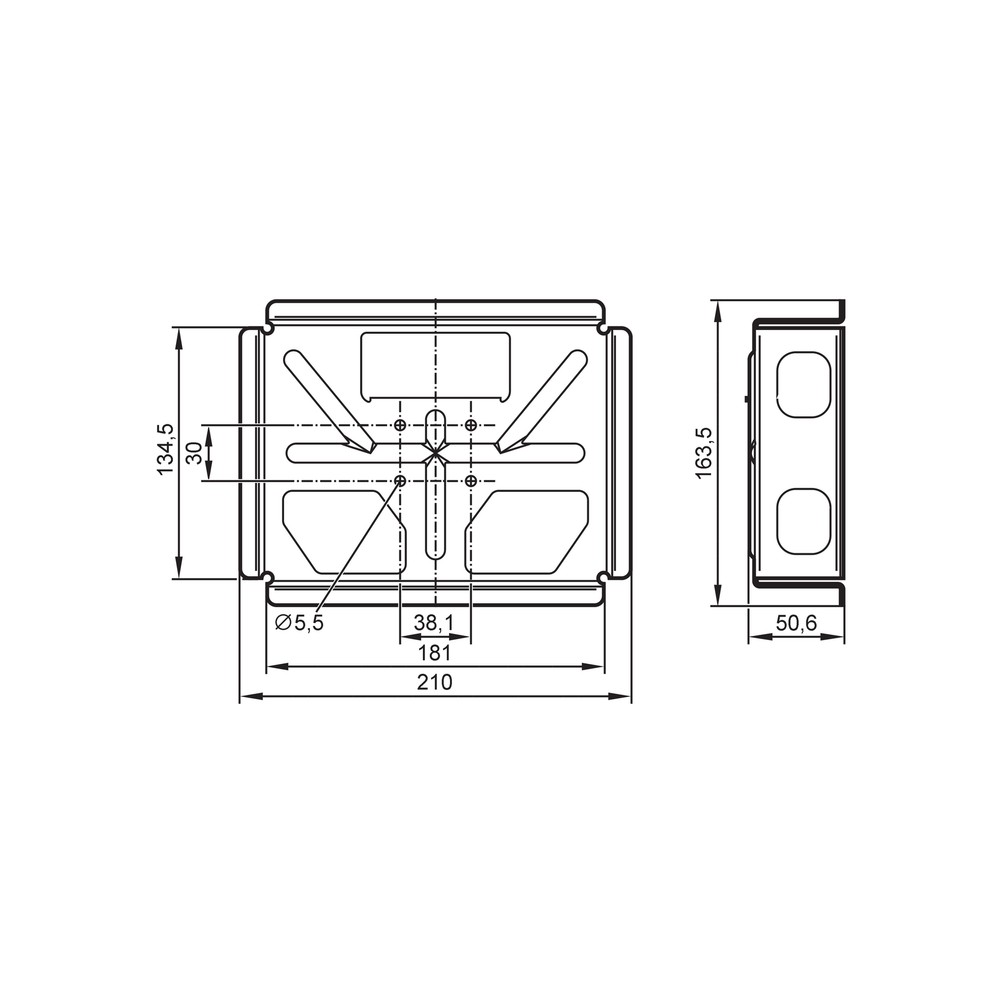

Desenho Dimensional

ACESSÓRIOS

Porcas
Arruelas
Pinos roscados
Vedação
Amortecedores de vibração

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Dano nos pinos roscados ou rosca espanada.	Uso de ferramentas de torque incorretas.	Inspeção visual da integridade das roscas e dos pinos após a tentativa de instalação.
Folga entre o display e a face do painel.	Painel com espessura fora das tolerâncias.	Medir a espessura da chapa do painel e comparar com o manual de instruções.
Entrada de umidade ou poeira atrás do display.	Vedação mal posicionada ou deformada.	Verificar se a vedação está perfeitamente assentada ao redor de todo o perímetro do display.
Ruído excessivo ou trepidação do display em operação.	Instalação sem os amortecedores de vibração.	Verificar se os elementos de amortecimento inclusos no kit foram instalados corretamente entre o quadro e o painel.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o quadro de montagem EC2110?

O EC2110 é um quadro de montagem projetado especificamente para displays gráficos da linha PDM360 NG e R360 da ifm.

O que vem incluído na caixa do produto?

O kit acompanha porcas, arruelas, pinos roscados, vedação e componentes para amortecimento de vibração.

Posso instalar este suporte em displays de outros fabricantes?

Não, este modelo é exclusivo para a série PDM360 NG e R360. Não utilize em dispositivos de outras linhas ou fabricantes sem consultar a compatibilidade técnica.

O produto serve para instalação ao tempo sem proteção?

Este acessório não é compatível com montagens externas sem proteção, pois sua vedação é otimizada para fixação em painéis industriais.

O que pode causar folga no display após a instalação?

Sintomas de afrouxamento ou vibração excessiva no display podem indicar desgaste na vedação ou pinos roscados, exigindo inspeção nos componentes do kit.

Como verificar se a montagem está correta em caso de vibração?

Verifique o aperto dos pinos roscados e o estado da vedação. Se houver vibração mecânica intensa na máquina, pode ser necessário reaperto ou verificação dos amortecedores.

Devo usar este suporte original ou posso usar adaptadores genéricos?

Este quadro é a solução padrão de fábrica para fixação segura do PDM360 NG. Alternativas genéricas podem comprometer o índice de proteção IP do painel.

Este modelo atende todos os displays da IFM?

Este kit é específico para o PDM360 NG. Se você possui um modelo de display diferente, verifique o datasheet do seu dispositivo para identificar o suporte correto.

Quais cuidados devo ter ao instalar o display no painel?

A instalação exige um corte preciso no painel conforme o desenho dimensional. Utilize ferramentas manuais para não danificar a estrutura do quadro ou a superfície do painel.

Qual a procedência deste kit de montagem?

O produto é faturado e fornecido pela IFM ELECTRONIC LTDA., garantindo a procedência técnica dos materiais de montagem.

GLOSSÁRIO TÉCNICO

PDM360 NG

Linha de dispositivos de diálogo e processamento da ifm para aplicações móveis e industriais (Ref.: modelo).

Quadro de montagem

Estrutura metálica destinada à fixação mecânica de interfaces homem-máquina em painéis (Ref.: tipo de acessório).

Vedação

Elemento do kit que garante o isolamento entre o display e o painel, impedindo entrada de contaminantes (Ref.: acessórios incluídos).

Amortecimento de vibração

Componentes incluídos no kit para reduzir a transferência de impactos mecânicos ao display (Ref.: acessórios incluídos).

NCM 7326.90.90

Classificação fiscal para obras de ferro ou aço não especificadas (Ref.: NCM).
