Cabo de Conexão USB IFM EC2099 1,5m

Pré-visualizar: EC2099 IFM - Cabo de Conexão USB IFM Para PDM360 NG 1,5m PVC IP67

EC2099 IFM - Cabo de Conexão USB IFM Para PDM360 NG 1,5m PVC IP67

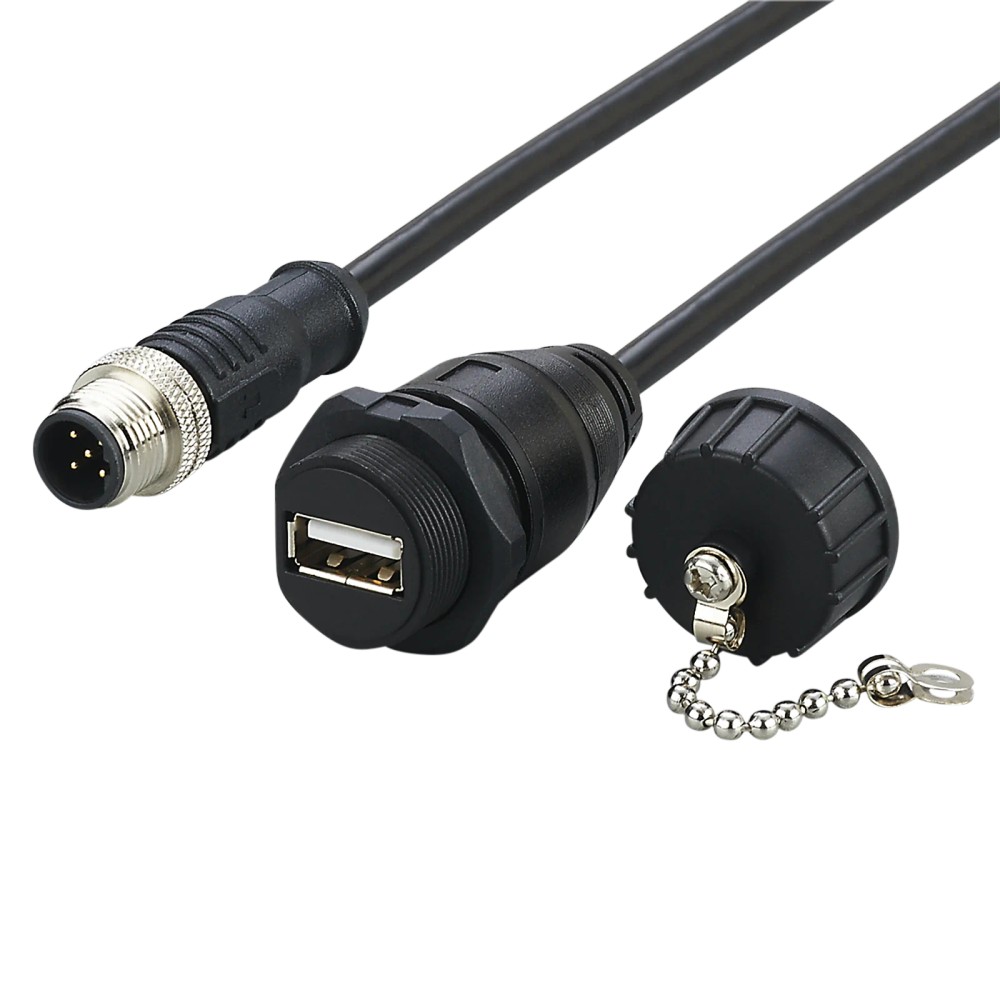

Imagem meramente ilustrativa

R$ 747,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC2099
EAN: 4021179259903
NCM do produto: 85444200

Destaques do Produto Comprimento 1,5 m...mais

Fechar menu

Saiba mais sobre: "EC2099 IFM - Cabo de Conexão USB IFM Para PDM360 NG 1,5m PVC IP67"

Destaques do Produto

Comprimento

1,5 m

Interface

M12 (Cod. B) p/ USB Tipo A

Grau de Proteção

IP67

Aplicação

PDM360 NG

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EC2099 IFM - Cabo de Conexão USB IFM Para PDM360 NG 1,5m PVC IP67

O cabo EC2099 é um componente de conexão projetado para interface de dados entre dispositivos industriais, sendo compatível com a linha de dispositivos PDM360 NG da IFM. Com 1,5 metros de comprimento, oferece uma solução robusta para instalação em painéis através de conectores M12 com codificação B. Destaca-se por seu revestimento em PVC blindado e grau de proteção IP67, garantindo confiabilidade em ambientes industriais.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM Electronic
Modelo	EC2099
Comprimento	1,5 m
Tipo de Cabo	USB
Grau de Proteção	IP67
Conector Lado A	M12 (Cod. B)
Conector Lado B	USB Tipo A
Material	PVC
Blindagem	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações em painéis de controle e painéis de bordo.
Aplicações móveis e ambientes industriais difíceis.
Conexão com aparelhos de processo e diálogo PDM360 NG.

⚠ Considere outro se precisa de:

Aplicações com alta exposição a agentes químicos incompatíveis com PVC.
Ambientes com temperaturas excedendo os limites operacionais do material.
Conexão direta em dispositivos sem interface M12 codificação B compatível.

APLICAÇÕES E USO

Instalação em painéis de controle para acesso USB.
Integração com terminais de diálogo PDM360 NG.
Ambientes industriais que exigem proteção contra umidade e poeira (IP67).
Aplicações móveis com necessidade de conexão USB segura.

COMO ESCOLHER

Antes de comprar o EC2099 IFM - Cabo de Conexão USB IFM Para PDM360 NG 1,5m PVC IP67, verifique estes pontos:

Quando escolher este cabo

Escolha o EC2099 quando for necessária uma conexão de comunicação USB para equipamentos PDM360 NG em painéis de controle, onde a vedação IP67 e a robustez do cabo blindado são requisitos de projeto.

Quando buscar outra alternativa

Busque alternativas se a distância entre os dispositivos for superior a 1,5 metros, ou se a aplicação exigir conectores diferentes de M12 Codificação B ou USB Tipo A.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de cabo	USB	Padrão de comunicação de dados
Comprimento	1,5 m	Dimensão nominal de alcance
Material de revestimento	PVC	Material externo do cabo
Blindagem	Sim	Proteção contra EMI

Interfaces

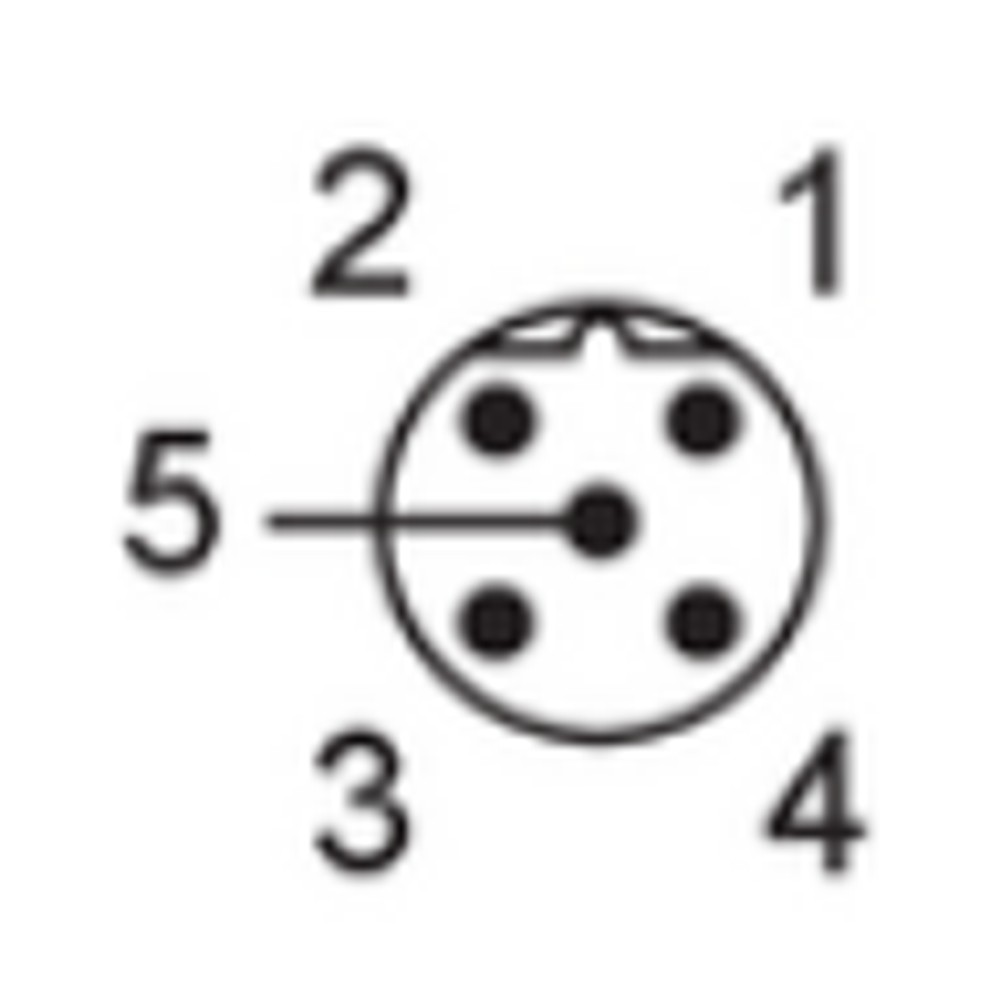

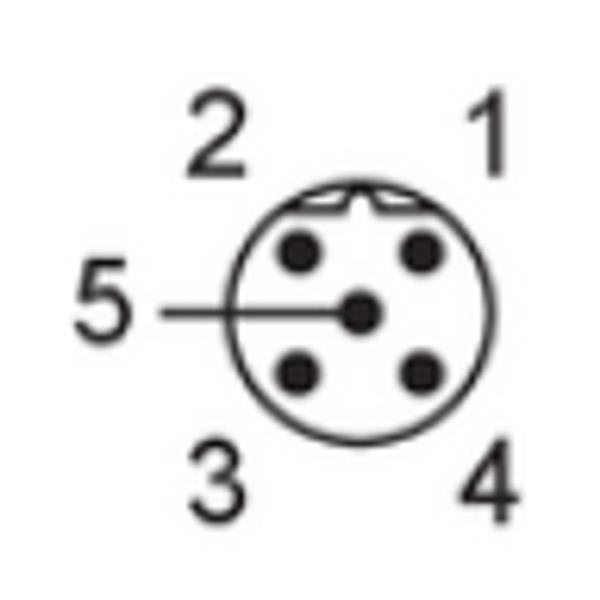

Conexão M12	1 x M12; codificação B; 5 pinos	Interface de conexão ao dispositivo

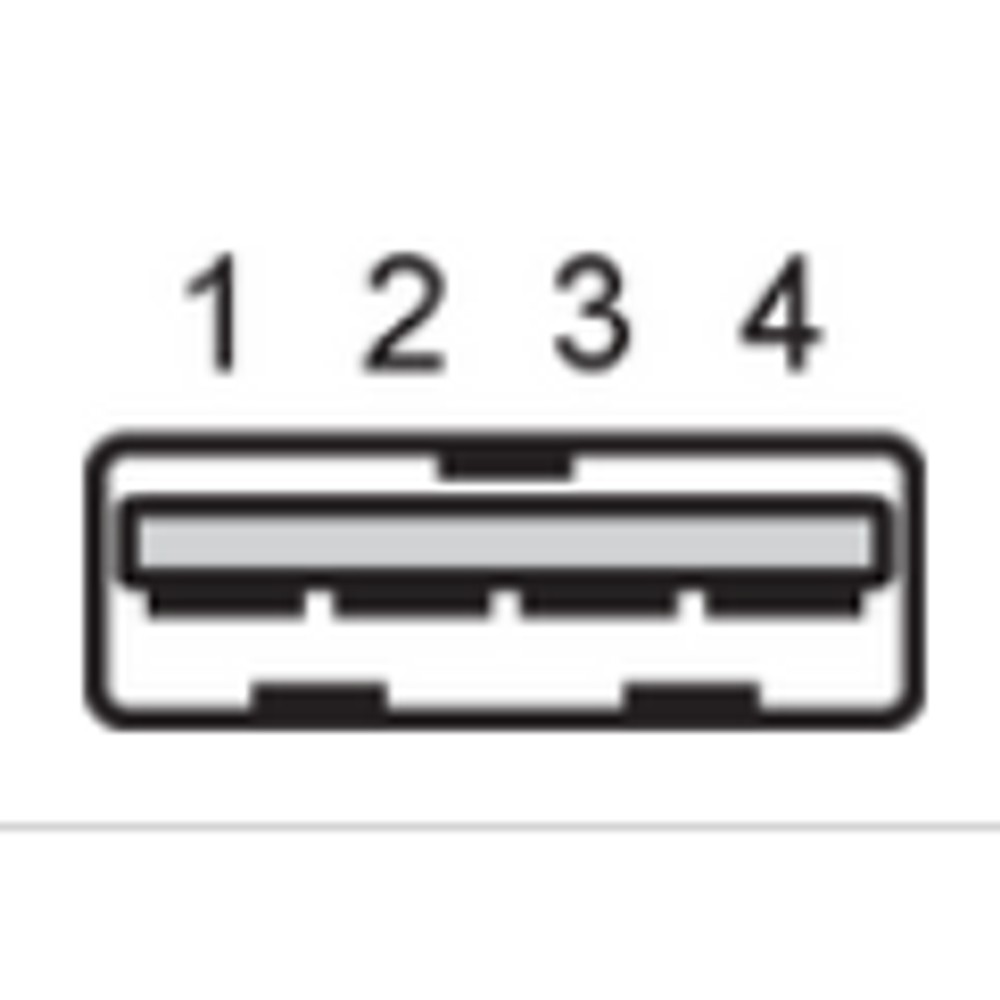

Conexão USB	1 x Typ A	Interface de interface para painel

Condições Ambientais
Grau de Proteção	IP67	Resistência a entrada de poeira e água

COMPATIBILIDADE

Comunicação

• USB 2.0

Conexões

Elétrica USB Tipo A (Fêmea)

Processo M12 (Codificação B)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão com terminais PDM360 NG	✓	Cabo projetado especificamente para esta linha.
Ambientes com poeira e umidade moderada	✓	Classificação IP67 garante a proteção necessária.
Conexão com dispositivos de rede Fieldbus	✗	O cabo é focado em interface USB e não é um barramento de comunicação industrial de campo.

INSTALAÇÃO

Como instalar o EC2099 IFM - Cabo de Conexão USB IFM Para PDM360 NG 1,5m PVC IP67

Identifique a porta M12 no dispositivo PDM360 NG.
Verifique a integridade dos pinos e o encaixe do conector.
Encaixe o conector M12 e rosqueie até o aperto total para garantir vedação.
Passe o cabo protegendo-o de tensões mecânicas excessivas.
Instale o terminal USB em local acessível no painel.
Utilize as capas de proteção fornecidas para manter o IP67 no soquete USB quando não estiver em uso.

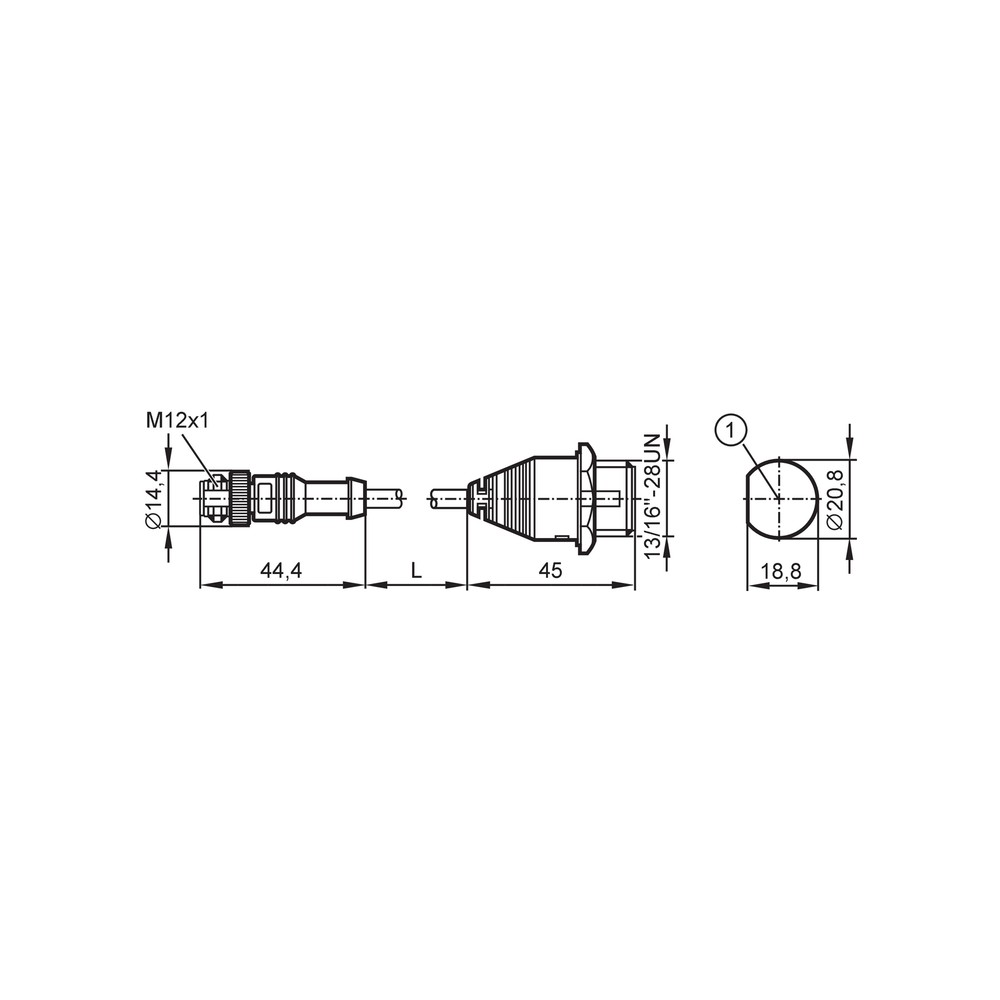

Desenho Dimensional

ACESSÓRIOS

Capas de proteção IP67 para soquete USB

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção na comunicação de dados.	Tensão mecânica excessiva ou raio de curvatura inadequado.	Inspeção visual em busca de dobras ou danos no revestimento.
Falha intermitente de sinal.	Oxidação devido à vedação incorreta ou exposição a contaminantes.	Verificação dos contatos nos conectores M12 e USB.
Conector frouxo ou desconexão física.	Instalação incorreta ou torque inadequado no conector M12.	Verificar se o conector está devidamente rosqueado e fixo.
O dispositivo não reconhece a conexão USB.	Falha na conexão do conector fêmea USB.	Verificar a integridade das capas de proteção e o encaixe físico.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Cabo EC2099 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o cabo EC2099 da IFM?

Este cabo é um acessório de conexão USB projetado para interligar dispositivos em ambientes industriais, garantindo a comunicação segura com o PDM360 NG.

Quais são as principais características físicas deste cabo?

O cabo possui 1,5 metros de comprimento, revestimento em PVC resistente, grau de proteção IP67 e conector M12 codificação B.

Existem restrições de aplicação para este produto?

O EC2099 não deve ser utilizado em aplicações que exijam conformidade com normas de higiene alimentar ou ambientes com alta exposição a produtos químicos agressivos não compatíveis com o PVC padrão.

O cabo pode ser usado em qualquer porta USB?

Ele não é compatível com portas USB que não sigam o padrão Tipo A ou dispositivos que não utilizem o conector M12 com codificação B no lado de campo.

Como diagnosticar falhas na conexão deste cabo?

Sintomas de falha incluem perda intermitente de conexão ou falha na detecção do dispositivo, geralmente causados por oxidação ou rompimento interno dos fios.

O que verificar antes de trocar o cabo?

Antes da substituição, verifique se há danos físicos no revestimento, oxidação nos pinos do conector M12 e se o cabo está fixado corretamente para evitar tensões mecânicas.

Este cabo substitui um cabo USB comercial comum?

Este é um cabo de conexão específico para aplicações PDM360 NG. Não é um cabo de uso geral para informática, sendo otimizado para robustez industrial.

O produto vem com acessórios de montagem?

O kit inclui o cabo de 1,5m com conectores montados e capas de proteção IP67 para o soquete USB, não necessitando de acessórios extras para a instalação básica.

Quais cuidados tomar na instalação?

A instalação requer a fixação do conector M12 no painel conforme o torque especificado e a proteção do conector fêmea com as capas inclusas para manter o grau IP67.

Qual a procedência deste componente?

O produto possui procedência garantida pela IFM Electronic, seguindo os padrões de qualidade e documentação técnica da marca.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção que indica total proteção contra poeira e proteção contra imersão temporária em água (Ref.: IEC 60529).

Codificação B

Padrão de disposição de pinos no conector M12, geralmente utilizado para redes de campo e comunicação de dados (Ref.: IEC 61076-2-101).

PDM360 NG

Linha de dispositivos de diálogo da IFM destinados a visualização e controle em máquinas móveis.

Blindagem

Camada interna do cabo projetada para reduzir interferências eletromagnéticas, garantindo integridade do sinal (Ref.: Especificação técnica do cabo).

PVC

Policloreto de vinila, material isolante utilizado no revestimento pela sua resistência mecânica e flexibilidade.
