- Referência do fabricante: EC2013
- EAN: 4021179018692
- NCM do produto: 85369090
Destaques do Produto
Tipo de Conexão...mais
Saiba mais sobre: "EC2013 IFM - Conector AMP-Junior Timer IFM Automação Industrial 55 Polos IP20"
Destaques do Produto
Tipo de Conexão
AMP-Junior Timer
Quantidade de Polos
55
Material
PBT
Faixa de Temperatura
-40 a 80 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

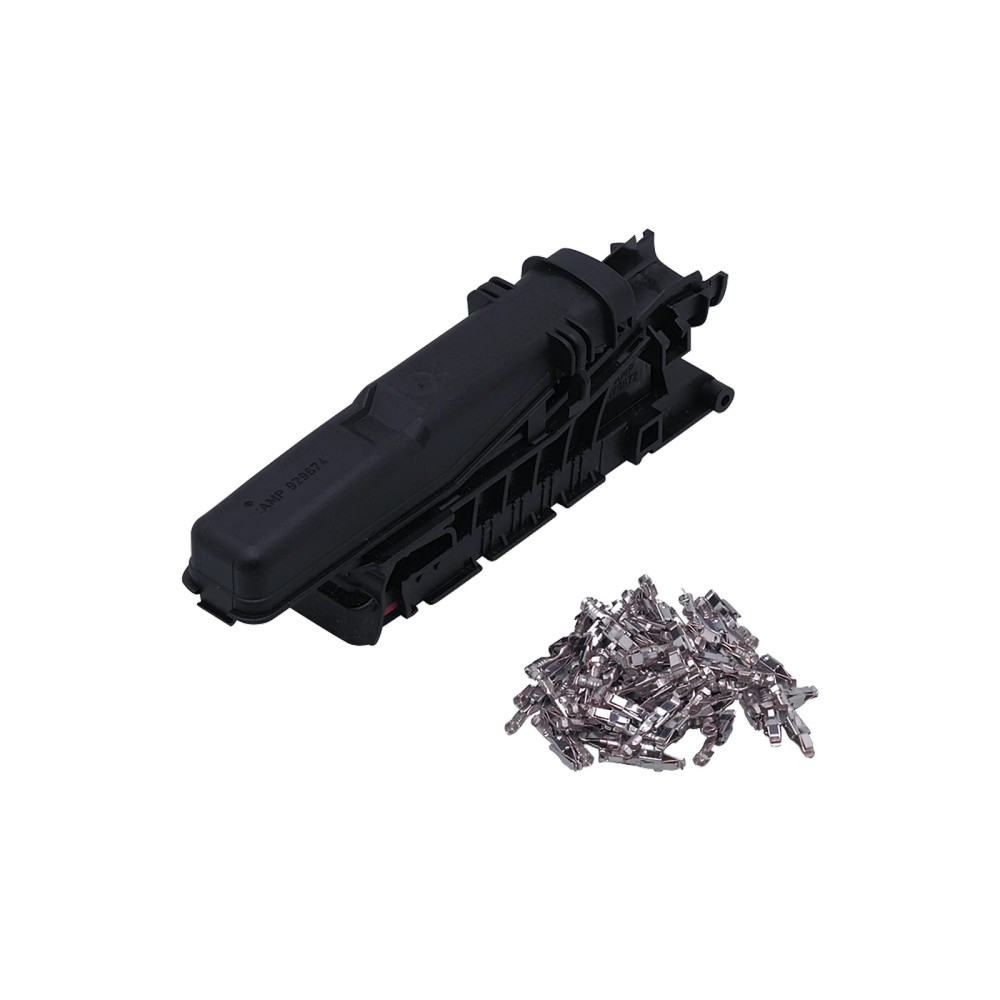

Sobre o Conector AMP-Junior Timer IFM EC2013 55 Polos IP20
O conector EC2013 da IFM é uma solução robusta do tipo AMP-Junior Timer com 55 polos, desenvolvida para aplicações em automação industrial e sistemas móveis da linha R360. Este componente destaca-se pela alta densidade de pinagem, resistência térmica entre -40 e 80 °C e mecanismo de bloqueio contra inversão de polaridade. É ideal para conexões seguras em ambientes internos e controlados.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | EC2013 |
| Padrão | AMP-Junior Timer |
| Polos | 55 |
| Grau de Proteção | IP20 |
| Material | PBT |
| Temperatura | -40...80 °C |
| Peso | 99.3 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação móvel da série R360.
- Painéis elétricos internos que necessitam de alta densidade de conexão.
- Ambientes industriais controlados com variações térmicas entre -40 e 80 °C.
⚠ Considere outro se precisa de:
- Locais com exigência de grau de proteção superior a IP20 (exposição a líquidos ou poeira pesada).
- Conexões que não utilizem o padrão de interface AMP-Junior Timer.
- Aplicações que excedam a capacidade nominal de 55 polos.
APLICAÇÕES E USO
- Sistemas de automação industrial que utilizam o padrão R360 da IFM.
- Integração de hardware em máquinas móveis onde a alta densidade de pinos é necessária.
- Painéis de controle internos que exigem conexões fixas e seguras.
COMO ESCOLHER
Antes de comprar o Conector AMP-Junior Timer IFM EC2013 55 Polos IP20, verifique estes pontos:
Quando escolher este modelo
Selecione o EC2013 quando o projeto exigir especificamente o padrão AMP-Junior Timer de 55 polos para integrar módulos da série R360.
Quando evitar este modelo
Busque outra opção se o ambiente de instalação exigir proteção contra líquidos (IP65 ou superior) ou se a interface do seu controlador utilizar conectores M12, M8 ou Deustch de outra pinagem.
ESPECIFICAÇÕES TÉCNICAS
| Dados mecânicos | ||
|---|---|---|
| Material | PBT | Material da carcaça do conector para resistência estrutural. |
| Quantidade de polos | 55 | Configuração da densidade de conexão. |
| Peso | 99.3 g | Peso unitário do componente. |
| Condições ambientais | ||
|---|---|---|
| Grau de proteção | IP20 | Nível de proteção contra intrusão de sólidos. |
| Temperatura ambiente | -40...80 °C | Faixa operacional térmica permitida. |
| Dados elétricos | ||
|---|---|---|
| Tipo de conexão | AMP-Junior Timer | Padrão da interface de interfaceamento. |
| Modelo | R360/PLUG | Designação oficial do modelo para sistemas R360. |
COMPATIBILIDADE
Comunicação
• Série R360 IFM
Conexões
Elétrica
AMP-Junior Timer 55 polos
Processo
Interface AMP-Junior Timer
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente controlado (Painel) | ✓ | O IP20 é adequado para montagem em painéis internos sem riscos de respingos. |
| Exposição a jatos de água | ✗ | O grau de proteção IP20 não oferece barreira contra líquidos. |
| Compatibilidade com sensores M12 | ✗ | A interface física e a pinagem são incompatíveis. |
INSTALAÇÃO
Como instalar o Conector AMP-Junior Timer IFM EC2013 55 Polos IP20
- Verifique se o conector está livre de sujidades e danos na carcaça.
- Prepare a fiação seguindo o diagrama elétrico do equipamento.
- Crimpe os terminais apropriados na extremidade dos fios.
- Insira os terminais nos polos correspondentes do conector até ouvir o clique de travamento.
- Conecte o conector ao dispositivo R360 alinhando as guias.
- Acione o mecanismo de bloqueio para garantir a fixação final.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Desconexão acidental do cabo. | Vibração mecânica severa sem trava adequada. | Verificar se o mecanismo de bloqueio está acionado. |
| Sinal intermitente ou perda de comunicação. | Oxidação dos pinos por umidade. | Inspeção visual dos terminais quanto a corrosão. |
| Falha de continuidade total. | Crimpagem inadequada dos fios. | Testar continuidade entre fio e terminal. |
| Deformação plástica da carcaça PBT. | Temperatura operacional excedida. | Verificar histórico térmico do ambiente de instalação. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é exatamente o conector IFM EC2013 e para que ele serve?
O EC2013 é um conector industrial AMP-Junior Timer de 55 polos, projetado para aplicações em automação e ambientes móveis robustos.
O que vem na caixa ao comprar este conector?
Este modelo não inclui cabos ou acessórios adicionais. O fornecimento é de uma unidade do conector conforme especificado.
Posso utilizar este conector em ambientes externos com chuva?
Este conector possui grau de proteção IP20, sendo inadequado para ambientes com alta umidade, respingos de líquidos ou exposição direta a jatos de água.
Ele serve para substituir conectores M12 de sensores?
Não, este conector é do padrão AMP-Junior Timer e não é compatível com conexões padrão M12 ou M8, comuns em sensores de automação padrão.
Como sei se meu conector falhou e o que verificar?
O principal sintoma de falha é a falha de continuidade ou sinal intermitente no sistema. Verifique se o bloqueio está devidamente encaixado e se não há oxidação nos contatos internos.
O sistema apresenta falha elétrica, devo trocar o conector?
Causas comuns de problemas são a instalação incorreta dos fios nos polos ou estresse mecânico no cabo. Verifique a integridade do isolamento e o aperto dos terminais antes de substituir o componente.
Devo usar este modelo original ou um conector genérico similar?
Este conector é a escolha ideal para sistemas R360 que exigem a densidade de 55 polos. Alternativas como conectores de pinagem diferente não atenderão aos requisitos mecânicos e elétricos desta série.
Este componente é melhor que conectores genéricos de mercado?
Sim, a escolha entre este modelo e alternativas de mercado depende exclusivamente da compatibilidade do slot R360. Optar por peças de fabricantes diferentes pode comprometer a vedação e a integridade da conexão.
Quais cuidados devo ter na instalação?
A montagem requer ferramentas apropriadas para crimpagem de terminais AMP. Garanta que o travamento (bloqueio) esteja firme após a inserção para evitar desconexões acidentais devido a vibração.
Qual a procedência e resistência deste material?
O conector é fabricado com material PBT, garantindo estabilidade térmica em ambientes de -40 a 80 °C. Este componente é um item de reposição direta da série R360 da IFM.
GLOSSÁRIO TÉCNICO
AMP-Junior Timer
Padrão de conexão industrial focado em alta densidade de pinos (Ref.: Tipo de conexão).
PBT
Polímero termoplástico de engenharia utilizado na carcaça, conhecido pela alta resistência mecânica e estabilidade térmica (Ref.: Material).
IP20
Grau de proteção que indica proteção contra objetos sólidos maiores que 12mm, mas sem proteção contra líquidos (Ref.: Grau de proteção).
R360
Linha de sistemas de controle da IFM projetada para aplicações móveis, compatível com este conector (Ref.: Modelo).
Bloqueável
Mecanismo de travamento que impede a desconexão acidental causada por vibração (Ref.: Características).
