Kit Montagem RAM Mount p/ Displays IFM

Pré-visualizar: EC1414 IFM - Kit Montagem RAM Mount para Displays Gráficos IFM Alumínio Anodizado

EC1414 IFM - Kit Montagem RAM Mount para Displays Gráficos IFM Alumínio Anodizado

Imagem meramente ilustrativa

R$ 1.137,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC1414
EAN: 4021179018326
NCM do produto: 76169900

Destaques do Produto Tipo Kit de montagem...mais

Fechar menu

Saiba mais sobre: "EC1414 IFM - Kit Montagem RAM Mount para Displays Gráficos IFM Alumínio Anodizado"

Destaques do Produto

Tipo

Kit de montagem RAM Mount

Compatibilidade

Displays gráficos IFM

Material

Alumínio Anodizado / Borracha

Componentes

2 suportes, 1 braço

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EC1414 IFM - Kit Montagem RAM Mount para Displays Gráficos - Alumínio Anodizado

O EC1414 é um kit de montagem profissional baseado no sistema RAM Mount, projetado para fixar displays gráficos IFM em ambientes industriais. O conjunto é composto por um braço de montagem de alumínio anodizado e suportes, garantindo estabilidade e ajustes precisos. Este sistema utiliza esferas de borracha que atuam como amortecedores, protegendo o display contra vibrações excessivas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EC1414
GTIN	4021179018326
Material Estrutural	Alumínio preto anodizado
Material da Esfera	Borracha
Peso	504 g
Dimensões	187 x 62 x 62 mm
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Displays gráficos IFM em cabines de máquinas móveis
Consoles de operação industrial fixos
Painéis de automação que exigem ajuste ergonômico da tela

⚠ Considere outro se precisa de:

Superfícies com vibração mecânica extrema que exceda o limite de absorção da esfera de borracha
Ambientes com exposição a agentes químicos que degradem alumínio anodizado
Aplicações que exijam fixação rígida sem possibilidade de ajuste ou articulação

APLICAÇÕES E USO

Instalação de displays de IHM em máquinas móveis e cabines de operação.
Fixação de interfaces gráficas em consoles de automação industrial.
Montagens que necessitem de ajuste angular frequente e estabilidade mecânica.

COMO ESCOLHER

Antes de comprar o EC1414 IFM - Kit Montagem RAM Mount para Displays Gráficos - Alumínio Anodizado, verifique estes pontos:

Quando escolher este produto

Utilize o EC1414 quando a instalação exigir ajuste ergonômico do display e proteção contra vibrações de médio porte em ambientes industriais.

Quando buscar outra solução

Se a aplicação exigir fixação em superfície metálica fixa sem articulação, ou se o ambiente possuir restrições severas de espaço que impeçam o uso de um braço articulado.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material Braço	Alumínio preto anodizado	Resistência à corrosão e leveza estrutural.
Material Esfera	Borracha	Elemento de amortecimento de vibração.

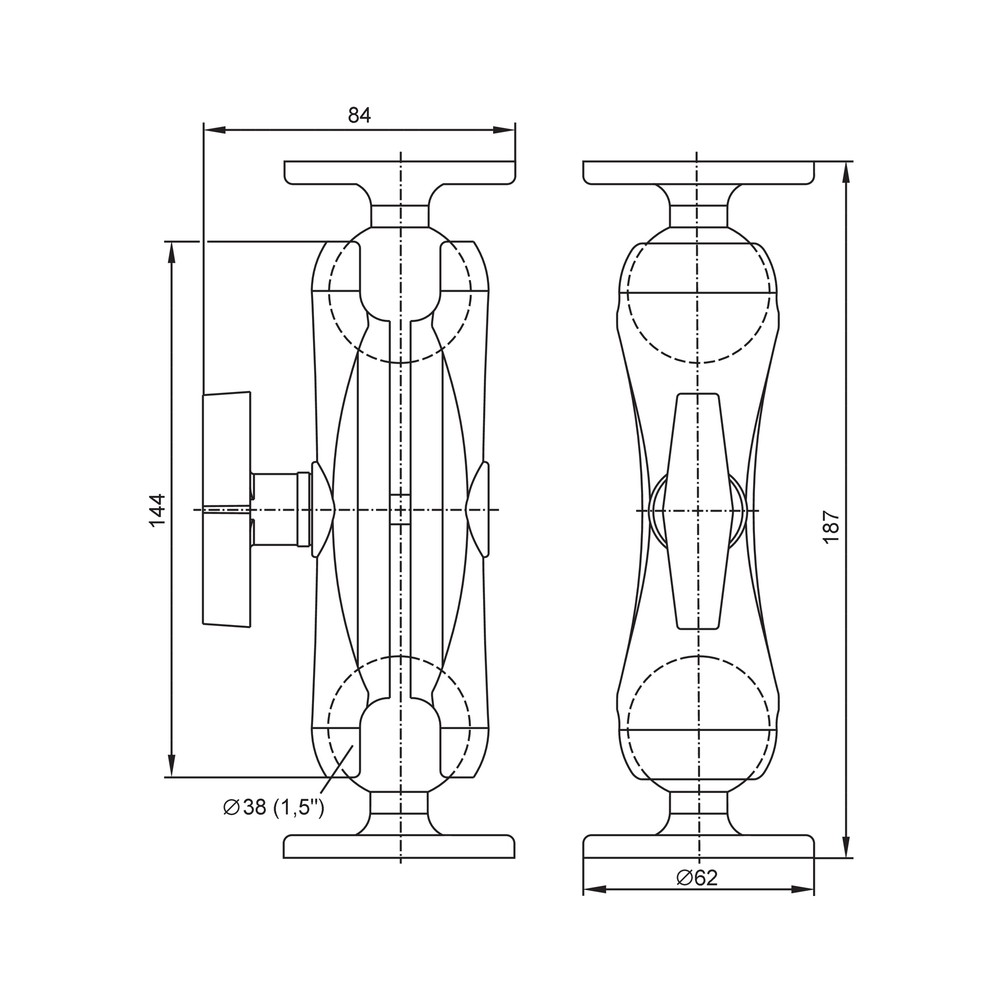

Dimensões totais	187 x 62 x 62 mm	Espaço ocupado pelo conjunto montado.
Peso	504 g	Massa total do kit montado.

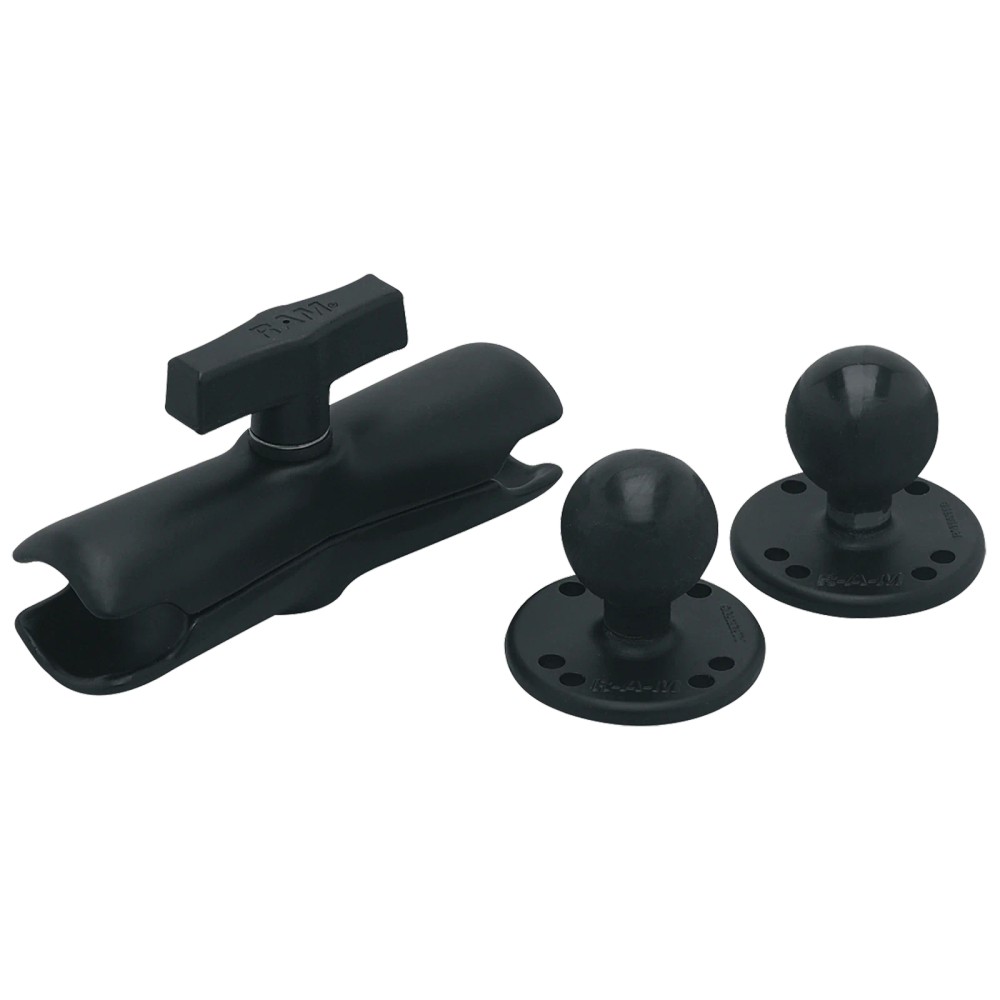

Componentes do Kit
Suportes de montagem	2 unidades (Modelo EC1410)	Componentes de ancoragem inclusos.
Braço de montagem	1 unidade (Modelo EC1412)	Componente central de articulação.

COMPATIBILIDADE

Comunicação

• Não aplicável - Componente mecânico

Conexões

Elétrica Não aplicável

Processo Não aplicável

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Displays Gráficos IFM	✓	Desenvolvido especificamente para esta linha de produtos.
Ambientes de alta vibração	✓	O sistema RAM Mount com esferas de borracha absorve vibrações mecânicas.
Ambientes corrosivos agressivos	✗	O alumínio anodizado pode sofrer degradação química em ambientes extremos.

INSTALAÇÃO

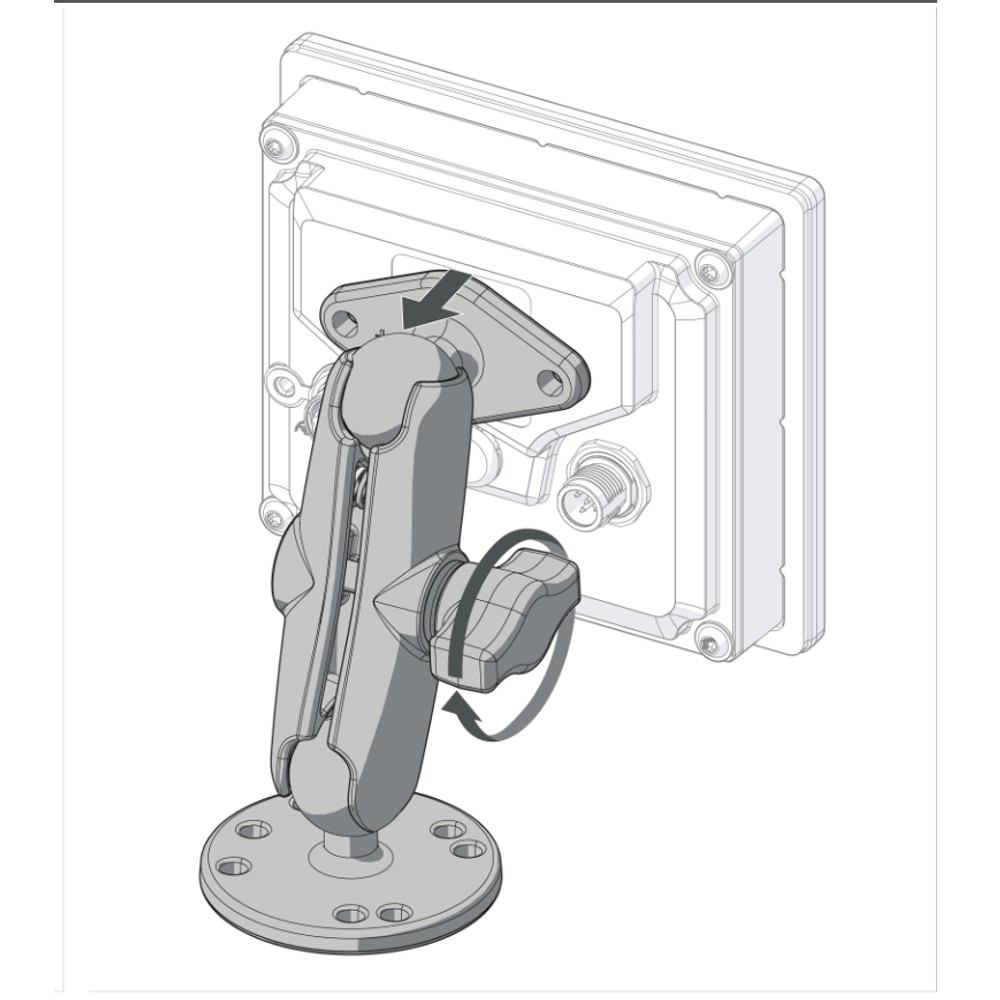

Como instalar o EC1414 IFM - Kit Montagem RAM Mount para Displays Gráficos - Alumínio Anodizado

Limpe a superfície de montagem onde os suportes EC1410 serão fixados.
Fixe os dois suportes de montagem na superfície utilizando parafusos adequados.
Posicione o braço de montagem EC1412 entre os suportes.
Insira as esferas dos suportes nos soquetes do braço articulado.
Ajuste a posição desejada para o display.
Aperte o manípulo do braço para travar o conjunto firmemente.

ACESSÓRIOS

Suporte de montagem EC1410 (2 unidades)
Braço de montagem padrão EC1412 (1 unidade)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display altera sua posição ou inclinação espontaneamente.	Aperto insuficiente do manípulo central do braço.	Verifique se o manípulo do braço articulado está devidamente apertado.
Aumento da vibração sentida no display.	Desgaste natural do material de amortecimento (borracha) devido ao uso prolongado.	Inspecione visualmente se há rachaduras ou ressecamento na esfera de borracha.
Base do suporte apresenta folga na superfície de montagem.	Parafusos de fixação dos suportes frouxos.	Verifique o torque dos parafusos de ancoragem nos suportes EC1410.
Oxidação ou degradação do acabamento anodizado.	Exposição indevida a produtos de limpeza corrosivos.	Verifique se os químicos utilizados na limpeza são compatíveis com alumínio anodizado.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EC1414 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o kit de montagem EC1414?

O kit EC1414 é um conjunto mecânico composto por suportes e braço articulado para fixação de displays gráficos da IFM.

Com quais dispositivos este kit é compatível?

Ele é compatível com displays gráficos da linha IFM que utilizam o sistema RAM Mount para fixação.

Existe alguma restrição para o uso deste kit?

O produto não é adequado para aplicações onde a vibração excede as capacidades de amortecimento do sistema de esfera de borracha.

Posso usar este suporte em qualquer superfície?

Não utilize este kit em superfícies que não suportem o torque mecânico exigido pelo sistema de fixação.

O que fazer se o display perder a posição configurada?

Se o display se deslocar da posição, verifique se o manípulo do braço está devidamente apertado e se a esfera de borracha apresenta desgaste.

Como diagnosticar falhas de estabilidade no suporte?

Verifique a integridade da esfera de borracha e se os parafusos de fixação nos suportes estão apertados conforme o manual.

É melhor comprar o kit ou peças avulsas?

Este kit é fornecido completo, contendo 2 suportes EC1410 e 1 braço EC1412, garantindo a compatibilidade total entre as peças.

Por que optar pelo kit original IFM em vez de soluções genéricas?

O kit oferece uma solução integrada que assegura a fixação correta, evitando problemas de incompatibilidade de rosca ou encaixe que peças avulsas de terceiros poderiam apresentar.

Quais cuidados são necessários na instalação?

A instalação requer ferramentas manuais básicas para fixação dos suportes na superfície desejada e ajuste do braço na posição final desejada.

Como é a procedência deste kit de montagem?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do material e o suporte técnico oficial.

GLOSSÁRIO TÉCNICO

Anodizado

Processo eletroquímico que cria uma camada de proteção de óxido na superfície do alumínio, aumentando a resistência à corrosão (Ref.: Materiais).

RAM Mount

Sistema de montagem modular baseado em esferas e soquetes, permitindo ajuste multi-axial (Ref.: Fabricante do suporte).

HMI

Interface Homem-Máquina; dispositivo de visualização e controle industrial compatível com este suporte (Ref.: Compatibilidade).

Articulação

Ponto de junção que permite o movimento e o ajuste de ângulo do componente (Ref.: Dados mecânicos).

Amortecimento

Propriedade do material (borracha da esfera) de reduzir a transmissão de vibrações mecânicas para o display (Ref.: Materiais).
