- Referência do fabricante: EC1300
- EAN: 4021179326377
- NCM do produto: 73269090
Destaques do Produto
Compatibilidade...mais
Saiba mais sobre: "EC1300 IFM - Suporte de Montagem ifm para ecomatPanel CR1300 CR1301 Aço Inox 1-8mm"
Destaques do Produto
Compatibilidade
CR1300/CR1301
Material
Aço Inoxidável 304
Espessura Painel
1 a 8 mm
Conteúdo
Suporte + Kit M6
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o EC1300 IFM - Suporte de Montagem para ecomatPanel CR1300/CR1301 Aço Inox

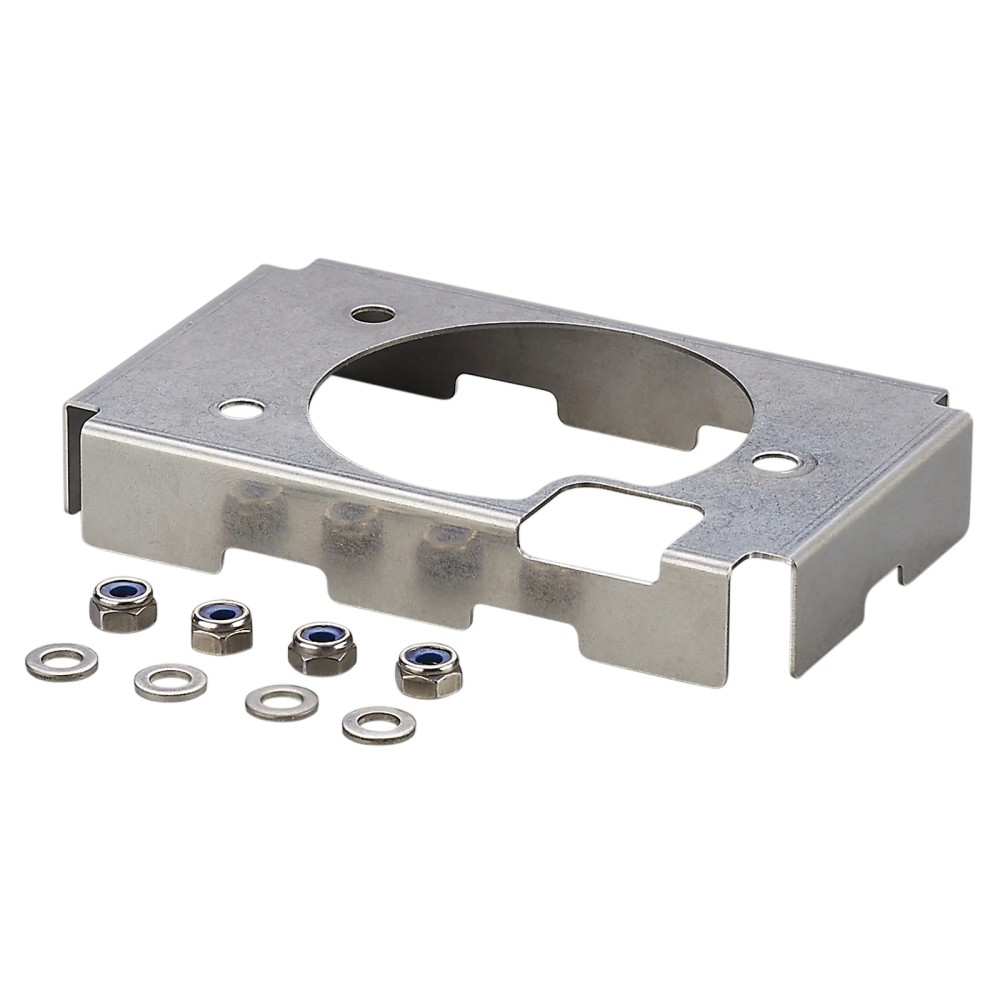

O EC1300 é um suporte de montagem robusto em aço inoxidável, desenvolvido especificamente para a fixação segura dos painéis ifm CR1300 e CR1301. Ele garante a estabilidade necessária em recortes de painéis com espessura entre 1 e 8 mm. O kit acompanha todos os elementos de fixação necessários, incluindo porcas autotravantes para evitar afrouxamento por vibração.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | ifm electronic |
| Modelo | EC1300 |
| Material | Aço inoxidável 1.4301 |
| Peso | 147,5 g |

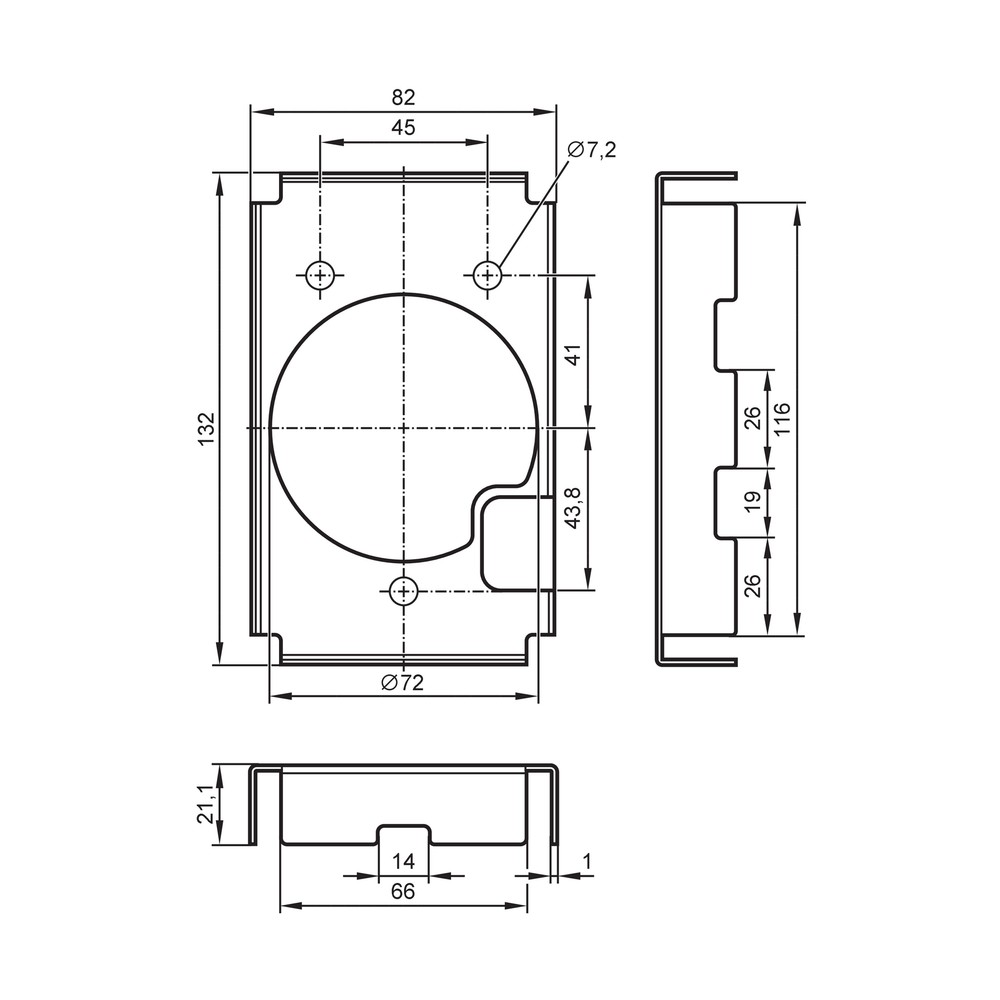

| Dimensões | 132 x 82 x 21,1 mm |
| Fixação | 3x M6 |
| Compatibilidade | CR1300/CR1301 |
| Aplicação | Painéis industriais |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Painéis de controle metálicos ou plásticos industriais
- Recortes padrão conforme especificação para CR1300/CR1301
- Ambientes industriais que exigem resistência à corrosão (Aço 304)
⚠ Considere outro se precisa de:
- Painéis com espessura menor que 1 mm
- Painéis com espessura maior que 8 mm
- Montagem em dispositivos que não sejam CR1300 ou CR1301
APLICAÇÕES E USO
- Montagem de terminais ecomatPanel CR1300 em gabinetes metálicos.
- Fixação segura em painéis de operação industrial de máquinas móveis.
- Instalação em superfícies de comando com espessura variando de 1 a 8 mm.
- Ambientes que exigem resistência à oxidação devido ao uso de aço 304.
COMO ESCOLHER
Antes de comprar o EC1300 IFM - Suporte de Montagem para ecomatPanel CR1300/CR1301 Aço Inox, verifique estes pontos:
Quando escolher este suporte
Selecione o EC1300 quando estiver instalando os modelos específicos CR1300 ou CR1301 em recortes de painéis padrão e necessitar de um sistema de fixação durável em aço inoxidável.
Quando evitar este produto
Não utilize este produto se a espessura do seu painel for inferior a 1 mm ou superior a 8 mm. Igualmente, não é indicado para outros modelos de painéis que não possuam a furação e o design compatível com a linha CR1300/CR1301.
ESPECIFICAÇÕES TÉCNICAS
| Compatibilidade | ||
|---|---|---|
| Modelo | EC1300 | Identificação do suporte de montagem |
| Compatibilidade | CR1300 / CR1301 | Dispositivos compatíveis (ecomatPanel) |
| Dados Mecânicos | ||
|---|---|---|
| Material | Aço inoxidável 1.4301 (304) | Resistência à corrosão |
| Dimensões | 132 x 82 x 21,1 mm | Gabinete físico do suporte |
| Espessura Suportada | 1 a 8 mm | Limite do painel de instalação |
| Conteúdo da Embalagem | ||
|---|---|---|
| Kit de Montagem | 3x arruelas M6, 3x porcas M6 autotravantes | Componentes inclusos |
| Peso | 147,5 g | Peso unitário do suporte |
COMPATIBILIDADE
Comunicação
• Não aplicável (componente puramente mecânico)
Conexões
Elétrica
Não aplicável
Processo
Montagem por painel (fixação traseira)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Painel com espessura de 5 mm | ✓ | Está dentro da faixa operacional de 1 a 8 mm. |
| Painel com espessura de 10 mm | ✗ | Excede o limite máximo de 8 mm para fixação segura. |
| Dispositivo CR1300 | ✓ | O suporte foi projetado especificamente para este modelo. |
| Dispositivo CR1000 | ✗ | Incompatível fisicamente com o sistema de montagem do EC1300. |
INSTALAÇÃO
Como instalar o EC1300 IFM - Suporte de Montagem para ecomatPanel CR1300/CR1301 Aço Inox
- Verifique se o recorte do painel possui as dimensões corretas conforme o manual do CR1300/CR1301.
- Insira o painel de operação através do recorte pelo lado frontal.
- Posicione o suporte de montagem EC1300 na parte traseira do painel, alinhando aos pinos de fixação.
- Insira as 3 arruelas M6 nos pinos de fixação do dispositivo.
- Rosqueie as 3 porcas autotravantes M6 manualmente até o contato.
- Aperte as porcas de forma cruzada até que o suporte esteja firme contra o painel, garantindo que a espessura esteja entre 1 e 8 mm.
ACESSÓRIOS
- 3 x Arruelas M6
- 3 x Porcas M6 autotravantes
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O suporte não veda ou não trava corretamente no painel. | Espessura do painel fora da faixa de 1-8 mm. | Medir a espessura da chapa do painel com paquímetro. |
| O painel apresenta folga após tempo de operação. | Utilização de porcas não originais sem propriedade autotravante. | Verificar se as porcas instaladas possuem o anel de travamento. |
| Furos de fixação não alinham com o dispositivo. | Montagem em modelo de IHM incompatível. | Confirmar o código do modelo (CR1300/CR1301) na etiqueta do painel. |
| Deformação ou espanamento da rosca no suporte. | Torque excessivo na instalação. | Inspecionar visualmente os pinos e roscas de fixação. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
Para que serve o suporte EC1300?
Este é um suporte de montagem mecânico projetado especificamente para fixação segura dos dispositivos ecomatPanel modelos CR1300 e CR1301 em recortes de painéis ou superfícies de comando.
O que vem na embalagem do EC1300?
O kit acompanha o suporte de aço inoxidável e o conjunto de fixação composto por 3 arruelas M6 e 3 porcas autotravantes M6.
Posso usar este suporte em outros painéis ifm?
Este suporte não é compatível com outros modelos de painéis ou IHM que não pertençam à linha ecomatPanel CR1300 ou CR1301. O design é específico para as dimensões destes modelos.
Existe restrição de espessura de painel para a instalação?
Não utilize este suporte em painéis com espessura inferior a 1 mm ou superior a 8 mm, pois a fixação não garantirá a vedação ou a estabilidade mecânica necessária.
Como diagnosticar falhas de fixação com este suporte?
O sintoma de montagem frouxa ou vibração excessiva no painel pode indicar folga na fixação. Verifique se as porcas autotravantes estão devidamente apertadas e se a espessura do recorte está dentro dos 1-8 mm permitidos.
O que fazer se o painel parecer solto após a montagem?
A causa mais provável é o desgaste ou perda da capacidade de travamento das porcas autotravantes M6. Verifique a rosca dos pinos de fixação do painel antes de tentar reapertar ou substituir o conjunto.
Devo comprar este suporte original ou posso usar adaptadores genéricos?
Não existe alternativa direta de outro fabricante. O suporte EC1300 é o componente oficial da ifm e garante o alinhamento dimensional exato especificado para os painéis CR1300/CR1301.
Qual a vantagem de usar o suporte original da ifm?
O uso do suporte original garante a integridade estrutural e a compatibilidade mecânica certificada. Adaptadores improvisados podem comprometer a estanqueidade e a montagem conforme o manual do fabricante.
Qual o cuidado principal durante a instalação?
A instalação exige que o recorte do painel esteja limpo e sem rebarbas. Utilize as 3 arruelas e porcas autotravantes inclusas, apertando de forma cruzada para garantir a distribuição uniforme da pressão.
Qual o material do suporte e quem fornece?
O produto é fabricado em aço inoxidável 1.4301 (304), garantindo alta resistência à corrosão em ambientes industriais. O faturamento e fornecimento são realizados diretamente pela ifm electronic ltda.
GLOSSÁRIO TÉCNICO
Aço 1.4301
Aço inoxidável austenítico, também conhecido como AISI 304, amplamente utilizado pela sua excelente resistência à corrosão (Ref.: Material).
Porca Autotravante
Fixador que possui um mecanismo interno que impede o desaperto por vibração mecânica (Ref.: Mounting kit).
ecomatPanel
Linha de terminais de operação e painéis de controle da ifm projetados para automação móvel e industrial (Ref.: Modelo).
Recorte de Painel
Abertura usinada na superfície de montagem onde o dispositivo será encaixado (Ref.: Método de montagem).
M6
Norma métrica de rosca para parafusos e porcas com diâmetro nominal de 6 mm (Ref.: Kit de montagem).
