- Referência do fabricante: EC0733
- EAN: 4021179319645
- NCM do produto: 73269090
Destaques do Produto
Tipo de Acessório...mais
Saiba mais sobre: "EC0733 IFM - Quadro de Montagem IFM para ecomatDisplay 12 pol Aço Inox 304"
Destaques do Produto
Tipo de Acessório
Quadro de montagem
Compatibilidade
ecomatDisplay 12 polegadas
Material Principal
Aço inoxidável 304
Tipo de Montagem
Painel
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Quadro de Montagem IFM para ecomatDisplay 12 pol Aço Inox 304
O EC0733 é um kit de montagem robusto desenvolvido especificamente para a instalação de displays ecomatDisplay de 12 polegadas. Este conjunto garante a fixação mecânica estável em painéis, utilizando materiais resistentes como o aço inoxidável 304. O kit inclui vedação e amortecedores para assegurar a proteção e integridade do equipamento instalado.
PRINCIPAIS ESPECIFICAÇÕES
| Código do Produto | EC0733 |
| Compatibilidade | Displays 12" |
| Material | Aço Inox 304 |
| Dimensões | 158 x 10 x 19 mm |
| Tipo de Montagem | Painel |
| Peso | 609.1 g |
| Quantidade | 1 peça |
| Vedação | Polipropileno preto |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- IFM ecomatDisplay de 12 polegadas
- Painéis industriais planos com espessura compatível com a rosca dos pinos
⚠ Considere outro se precisa de:
- Displays de tamanhos diferentes (7 pol, 10 pol)
- Superfícies de painel com empenamento ou irregularidades acentuadas
- Ambientes com vibrações excessivas sem inspeção periódica do torque
APLICAÇÕES E USO
- Instalação de displays gráficos de 12 polegadas em painéis de controle industrial
- Sistemas onde é necessária a proteção contra vibração para o display
- Montagens frontais onde a estanqueidade e resistência à corrosão são exigidas
COMO ESCOLHER
Antes de comprar o Quadro de Montagem IFM para ecomatDisplay 12 pol Aço Inox 304, verifique estes pontos:
Quando escolher este kit
Selecione o EC0733 ao realizar a instalação de um ecomatDisplay de 12 polegadas em um painel, onde é obrigatório manter a classe de proteção e estabilidade mecânica do equipamento.
Quando buscar outra opção
Busque outra solução caso o display possua dimensões diferentes de 12 polegadas ou se o painel de montagem exigir requisitos de montagem especiais (como fixação traseira ou suporte articulado).
ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Material do suporte | Aço inoxidável 1.4301 (304) | Resistência à corrosão em ambientes industriais |
| Material da vedação | Polipropileno preto | Vedação e amortecimento contra vibrações |
| Dados Dimensionais | ||
|---|---|---|

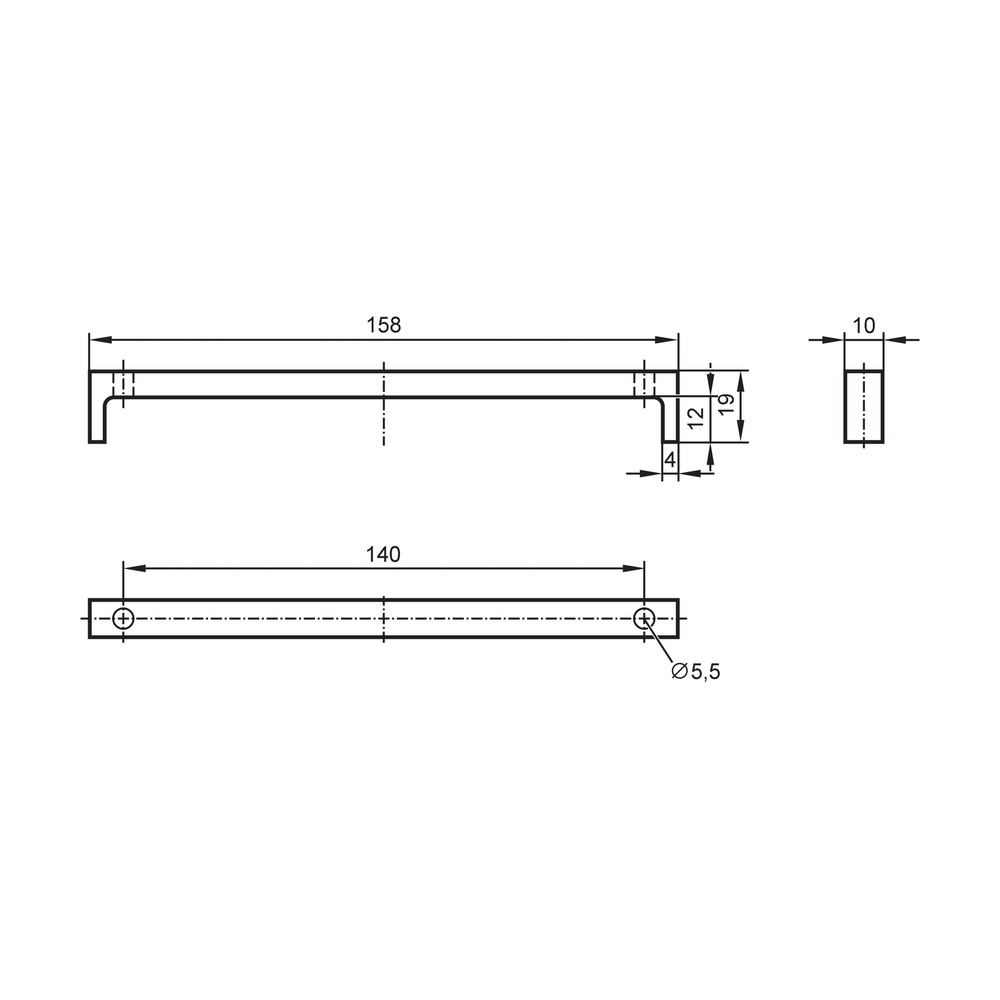

| Dimensões | 158 x 10 x 19 mm | Dimensões físicas do conjunto |
| Peso | 609.1 g | Peso total do conjunto de montagem |
| Conteúdo do Fornecimento | ||
|---|---|---|

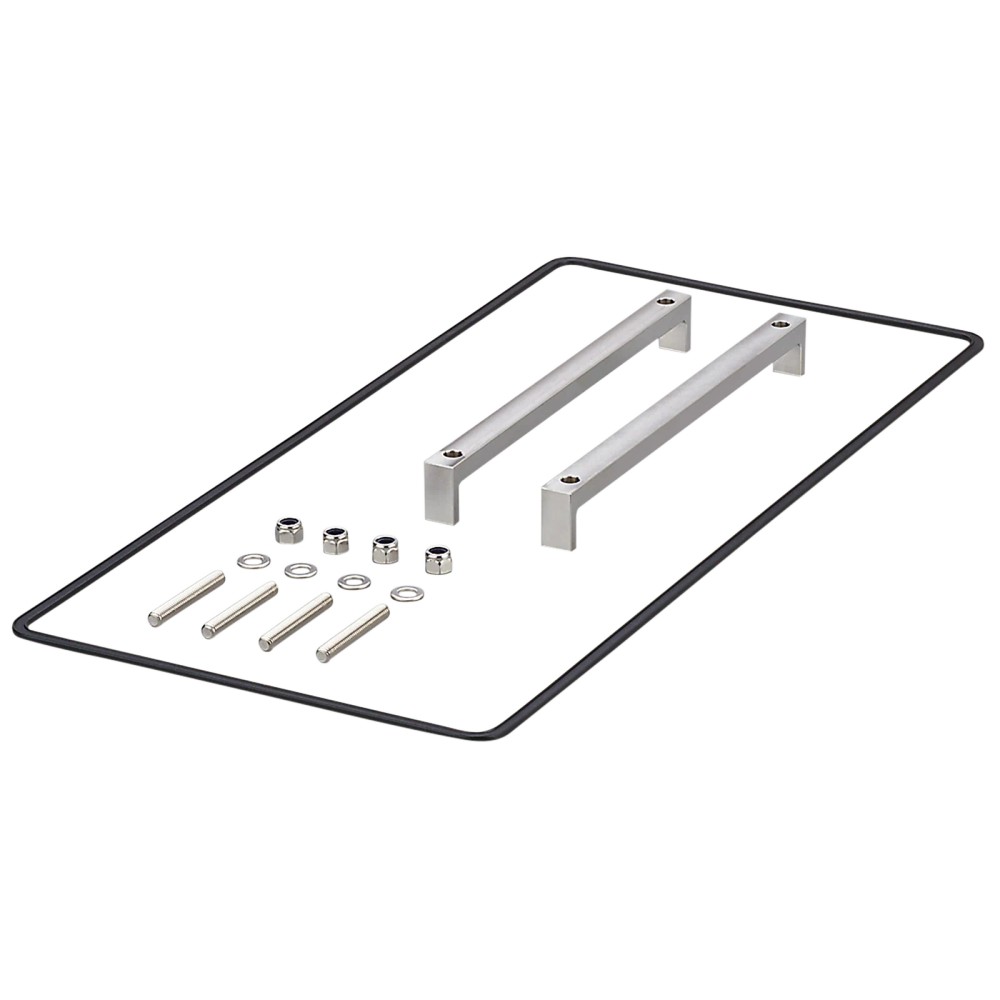

| Componentes | 2 suportes, 4 pinos, 4 arruelas, 4 porcas, vedação | Conteúdo do kit para montagem completa |
COMPATIBILIDADE
Comunicação
• Não aplicável (Acessório mecânico)
Conexões
Elétrica
Não aplicável
Processo
Montagem em painel frontal
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Display IFM de 12 polegadas | ✓ | O kit foi desenhado especificamente para a geometria e furação desta série. |
| Displays de outros fabricantes | ✗ | Incompatibilidade de furação e dimensões do chassi. |
| Montagem em painéis com espessura fora do padrão | ✗ | Os pinos rosqueáveis possuem limite de curso, exigindo espessuras compatíveis conforme desenho técnico. |
INSTALAÇÃO
Como instalar o Quadro de Montagem IFM para ecomatDisplay 12 pol Aço Inox 304
- Verifique se o recorte do painel está nas dimensões corretas conforme manual do display.
- Insira os pinos rosqueáveis nos pontos de fixação designados no chassi do display.
- Posicione o display no recorte do painel, garantindo que os pinos passem pelos furos de fixação do painel.
- Encaixe os suportes de montagem de aço inoxidável nos pinos na parte traseira do painel.
- Instale as arruelas e aperte as porcas manualmente para garantir o posicionamento.
- Utilize uma chave para aplicar o torque final, garantindo a compressão correta da vedação.
ACESSÓRIOS
- 2 suportes de montagem
- 4 pinos rosqueáveis
- 4 arruelas
- 4 porcas
- Vedação e elemento de amortecimento
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display apresenta folga ou vibração no painel | Torque de aperto insuficiente nos pinos rosqueáveis | Verificar se as porcas estão firmes e se o torque aplicado segue a recomendação do desenho dimensional |
| Falha na vedação ou display desalinhado | Superfície de montagem irregular ou empenada | Verificar a planicidade da face do painel onde o display será fixado |
| Entrada de contaminantes ou umidade pelas bordas do display | Ausência ou má instalação da vedação de polipropileno | Confirmar se o componente de vedação está posicionado corretamente entre o display e o painel |
| Dificuldade na montagem ou travamento do sistema | Uso de pinos ou porcas inadequados de terceiros | Certificar-se de utilizar apenas os componentes inclusos no kit original |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é este quadro de montagem e qual sua função?
O EC0733 é um conjunto de montagem mecânica projetado especificamente para fixar com segurança displays da linha ecomatDisplay de 12 polegadas em painéis de controle.
O que está incluído no kit de montagem?
O kit acompanha 2 suportes de montagem, 4 pinos rosqueáveis, 4 arruelas, 4 porcas e componentes de vedação para amortecimento de vibrações.
Posso usar este quadro em displays de 7 ou 10 polegadas?
Este acessório é exclusivo para displays de 12 polegadas. Displays com dimensões diferentes exigem kits de montagem específicos para o tamanho do chassi correspondente.
Este quadro é compatível com displays de outros fabricantes ou tamanhos?
Não, este kit foi desenhado especificamente para a carcaça e furação da linha ecomatDisplay de 12 polegadas. A tentativa de adaptação em outros modelos pode comprometer a vedação IP e a estabilidade.
O que percebo se a instalação estiver incorreta?
O sintoma mais comum é o afrouxamento do display no painel ou entrada de contaminantes. A causa provável é torque insuficiente ou desalinhamento da vedação.
Como diagnosticar falhas na fixação?
Verifique o torque das porcas e a integridade da vedação de polipropileno. Se houver folga, reaperte seguindo o desenho dimensional para garantir a compressão correta.
Por que devo comprar o kit original em vez de fabricar suportes próprios?
Este kit é a solução oficial fabricada pela IFM, garantindo a compatibilidade mecânica total e a manutenção da classe de proteção (IP) do display, ao contrário de soluções artesanais.
O kit é necessário para a instalação padrão ou é opcional?
Sim, o kit é o padrão de fábrica para instalação em painéis industriais, sendo a opção recomendada pelo fabricante para garantir a integridade estrutural.
Quais cuidados devo ter na instalação?
Certifique-se de que a superfície do painel seja plana e rígida. Utilize uma chave de torque adequada para evitar danos às roscas dos pinos e garantir a vedação.
Qual a procedência e o material deste componente?
O kit é composto por aço inoxidável 304 (1.4301), garantindo alta resistência à corrosão, sendo ideal para ambientes industriais exigentes.
GLOSSÁRIO TÉCNICO
Aço Inox 304
Liga metálica resistente à corrosão (Ref.: material_suporte)
EcomatDisplay
Linha de dispositivos de visualização da IFM (Ref.: modelo)
Montagem em Painel
Método de fixação frontal que mantém o display nivelado com a superfície (Ref.: tipo_de_montagem)
Vedação
Componente de polipropileno que impede a entrada de umidade ou poeira (Ref.: material_vedacao)
Amortecimento de Vibrações
Propriedade do kit para reduzir impacto mecânico no display (Ref.: itens_inclusos)
