Quadro de Montagem IFM EC0732 para Displays Gráficos

Pré-visualizar: EC0732 IFM - Quadro de Montagem IFM para Displays Gráficos 36x10x21 mm

EC0732 IFM - Quadro de Montagem IFM para Displays Gráficos 36x10x21 mm

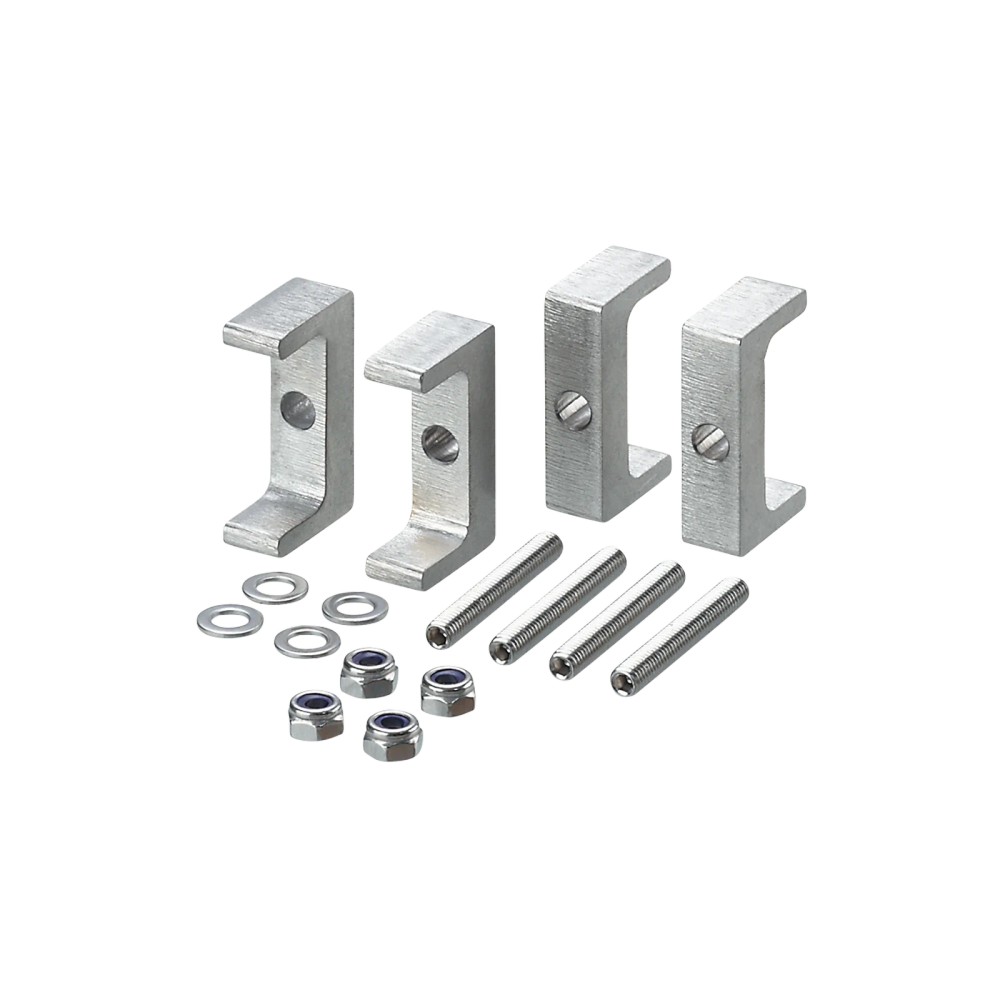

Imagem meramente ilustrativa

R$ 668,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC0732
EAN: 4021179331029
NCM do produto: 73269090

Destaques do Produto Modelo EC0732...mais

Fechar menu

Saiba mais sobre: "EC0732 IFM - Quadro de Montagem IFM para Displays Gráficos 36x10x21 mm"

Destaques do Produto

Modelo

EC0732

Tipo de Aplicação

Displays gráficos

Dimensões

36 x 10 x 21 mm

Marca

IFM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EC0732 IFM - Quadro de Montagem IFM para Displays Gráficos 36x10x21 mm

O EC0732 é um quadro de montagem projetado pela IFM especificamente para garantir a fixação segura de displays gráficos em painéis de controle. Com dimensões precisas de 36x10x21 mm, este acessório assegura um encaixe estável e um acabamento profissional em interfaces homem-máquina. É um item essencial para a integração correta de displays em painéis industriais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EC0732
Marca	IFM
Tipo	Quadro de montagem
Dimensões	36 x 10 x 21 mm
Aplicação	Displays gráficos
GTIN	4021179331029
Peso	141.45 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Displays gráficos IFM compatíveis
Montagem em painéis metálicos ou plásticos industriais
Ambientes onde a padronização visual do painel é requerida

⚠ Considere outro se precisa de:

Painéis com espessura incompatível com a profundidade do quadro
Displays de outras marcas com dimensões divergentes
Ambientes com vibração mecânica severa sem reforço adicional

APLICAÇÕES E USO

Montagem em painéis de comando
Fixação em consoles de operação
Instalação em caixas de interface de campo

COMO ESCOLHER

Antes de comprar o EC0732 IFM - Quadro de Montagem IFM para Displays Gráficos 36x10x21 mm, verifique estes pontos:

Quando utilizar

Utilize este quadro ao realizar a montagem de displays gráficos da linha IFM que exigem montagem embutida em painel com as dimensões de recorte correspondentes a 36x10x21 mm.

Quando buscar alternativas

Busque outra solução se o seu display possuir dimensões físicas distintas ou se a aplicação exigir um grau de proteção IP específico que este quadro não atenda individualmente sem vedações extras.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Dimensões	36 x 10 x 21 mm	Dimensões externas e de encaixe para o dispositivo
Tipo de acessório	Quadro de montagem	Classificação funcional

Aplicação
Aplicação	Displays gráficos	Equipamento compatível

COMPATIBILIDADE

Comunicação

• Não aplicável (Acessório mecânico)

Conexões

Elétrica Não aplicável

Processo Montagem em painel

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em painel metálico padrão	✓	O quadro foi projetado para encaixe padrão em painéis industriais.
Instalação em displays de dimensões fora do padrão	✗	O produto é dimensionado especificamente para modelos de displays IFM compatíveis.

INSTALAÇÃO

Como instalar o EC0732 IFM - Quadro de Montagem IFM para Displays Gráficos 36x10x21 mm

Verifique se o painel possui a abertura correta seguindo o desenho dimensional.
Insira a moldura do quadro de montagem na abertura do painel.
Posicione o display gráfico no centro do quadro de montagem.
Certifique-se de que as travas ou fixadores estejam alinhados.
Pressione o display até ouvir o travamento ou fixe conforme o manual do display.
Verifique a estabilidade da montagem após a instalação final.

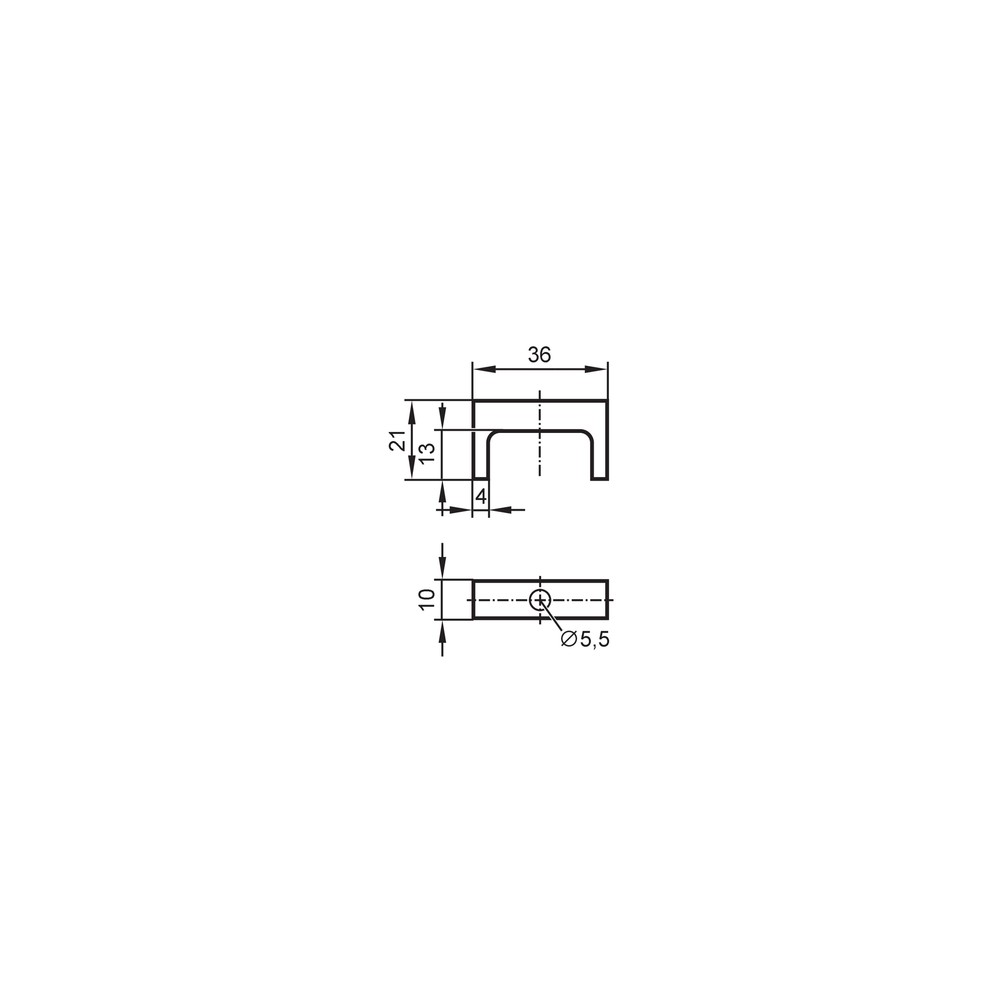

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Dispositivo folgado ou não encaixa no painel.	Corte no painel fora das tolerâncias especificadas.	Medir a abertura do recorte no painel e comparar com o desenho técnico.
Vibração do display durante operação.	Fixadores mal apertados.	Verificar o torque e o aperto dos elementos de fixação traseiros.
Display não encaixa no quadro.	Incompatibilidade de dimensões do display.	Conferir o part number do display gráfico e a compatibilidade listada no datasheet.
Trincas na moldura ou deformação.	Esforço mecânico excessivo sobre o painel.	Inspecionar visualmente o estado da peça após a instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o quadro de montagem EC0732 e para que serve?

O EC0732 é um quadro de montagem especificamente projetado para a fixação de displays gráficos ifm em painéis, garantindo estabilidade mecânica.

O que vem incluído na embalagem deste produto?

Ele acompanha a moldura necessária para a montagem em painel frontal, conforme especificação técnica do fabricante.

Este quadro serve para indicadores de outros fabricantes?

Este modelo é exclusivo para displays gráficos com dimensões de montagem compatíveis com a moldura de 36x10x21 mm, não servindo para outros tipos de indicadores.

O produto pode ser adaptado para displays de dimensões maiores?

Não, este modelo EC0732 não é compatível com displays que possuam dimensões de face frontal diferentes das especificadas (36x10x21 mm).

O que fazer se o display estiver solto no quadro de montagem?

Se o display apresenta vibração excessiva no painel, verifique se os parafusos de fixação do quadro estão devidamente apertados e se o corte no painel segue as tolerâncias do datasheet.

Por que o display não encaixa corretamente no suporte?

Dificuldades no encaixe do display indicam, geralmente, deformação no painel ou resíduos no corte de montagem, exigindo limpeza e conferência das medidas do recorte.

Devo comprar este quadro de montagem ou um suporte trilho DIN?

Este produto é um acessório de fixação mecânica, enquanto outras soluções de montagem seriam suportes tipo trilho DIN ou fixadores magnéticos para ambientes industriais diversos.

Este quadro é melhor do que fixações por pressão?

O EC0732 é o padrão indicado para instalação em painéis de controle, enquanto kits de montagem por pressão são indicados para aplicações temporárias ou portáteis.

Quais cuidados devo ter ao instalar o quadro no painel?

Certifique-se de que o corte do painel não ultrapasse os limites da moldura para garantir a estanqueidade e a fixação correta do dispositivo.

A peça é original?

O produto possui origem na IFM e segue os padrões de qualidade da marca para acessórios de automação, sendo garantida a procedência através da compra direta.

GLOSSÁRIO TÉCNICO

Quadro de Montagem

Estrutura mecânica utilizada para embutir dispositivos em painéis ou consoles. (Ref.: Acessório de interface)

Display Gráfico

Interface homem-máquina (IHM) de pequenas dimensões para visualização de parâmetros. (Ref.: Dispositivo de interface)

Recorte de Painel

Abertura usinada na chapa do painel onde o componente será instalado. (Ref.: Dados de montagem)

Painel Frontal

Superfície visível de um gabinete onde os dispositivos de controle são operados. (Ref.: Área de aplicação)

Dimensional

Medidas geométricas (largura, altura, profundidade) do produto. (Ref.: 36x10x21 mm)
