- Referência do fabricante: EC0731
- EAN: 4021179319638
- NCM do produto: 73269090
Destaques do Produto
Modelo
EC0731...mais
Saiba mais sobre: "EC0731 IFM - Quadro de Montagem IFM para Displays 7 pol Aço Inox Painel"
Destaques do Produto
Modelo
EC0731
Aplicação
Displays gráficos IFM de 7 polegadas compatíveis listados na ficha
Montagem
Painel
Material
Aço inoxidável 1.4301 (304)
Dimensões
135 × 120 × 43 mm

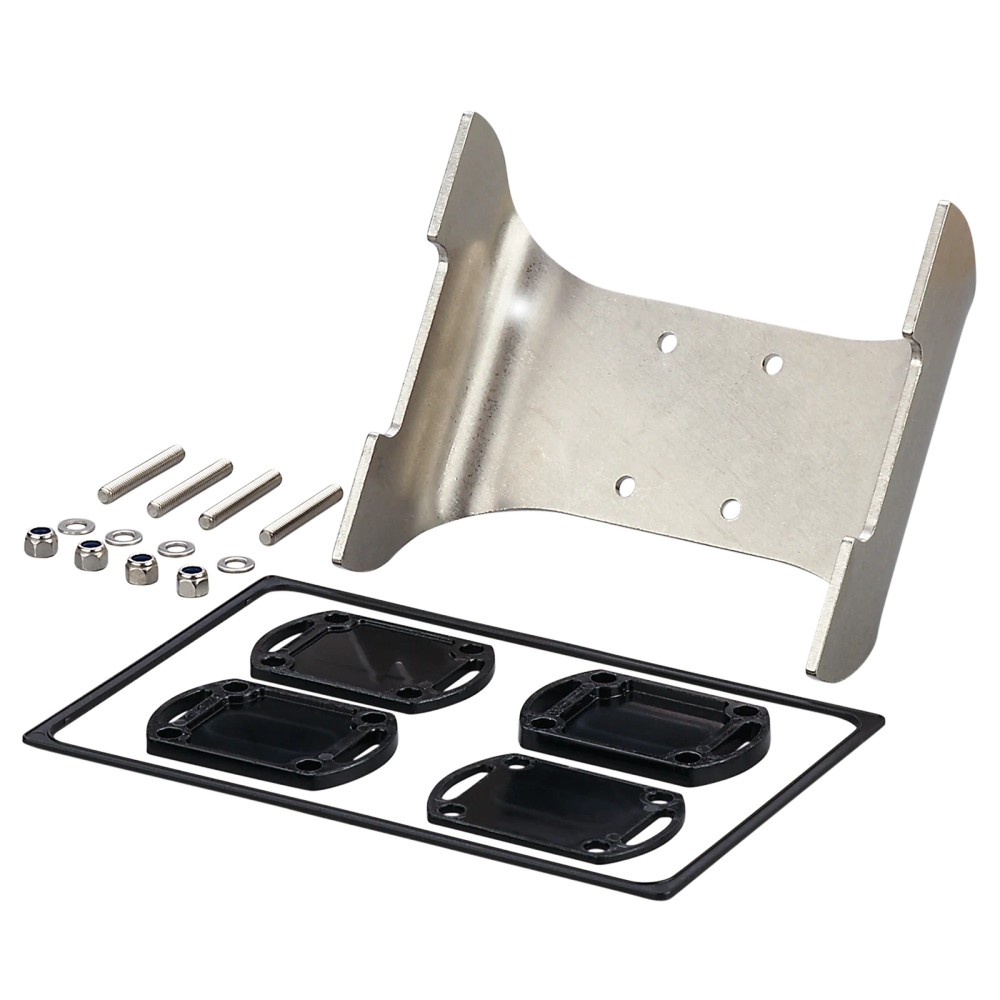

Itens incluídos
Espaçadores, pinos rosqueáveis, arruelas, porcas, vedação e amortecedores de vibração
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o EC0731 IFM – Quadro de montagem para displays gráficos de 7 polegadas, aço inoxidável
O IFM EC0731 é um quadro de montagem em painel para displays gráficos de 7 polegadas. É indicado para os modelos ecomatDisplay, CR1074, CR1075, CR1076 e CR1077. Sua estrutura é de aço inoxidável 1.4301 (304) e suas dimensões são 135 × 120 × 43 mm. O conjunto inclui itens de fixação, vedação e amortecimento de vibrações.
PRINCIPAIS ESPECIFICAÇÕES
| Fabricante | IFM |
| Modelo / SKU | EC0731 |
| Tipo | Quadro de montagem para displays gráficos |
| Aplicação indicada | ecomatDisplay de 7 polegadas; CR1074, CR1075, CR1076 e CR1077 |
| Tipo de montagem | Painel |
| Material dos suportes | Aço inoxidável 1.4301 (304) |
| Dimensões | 135 × 120 × 43 mm |
| Peso | 814,4 g |
| Conteúdo da embalagem | 1 peça |
| GTIN | 4021179319638 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Montagem em painel dos displays ecomatDisplay de 7 polegadas e dos modelos CR1074, CR1075, CR1076 e CR1077, conforme compatibilidade informada para o EC0731.
- Projetos que requerem quadro de montagem com suportes em aço inoxidável 1.4301 (304) e os componentes de fixação e vedação fornecidos no conjunto.
⚠ Considere outro se precisa de:
- Não selecionar sem confirmar que o display corresponde a um dos modelos indicados na ficha; a compatibilidade com outros modelos não está informada.
- Não tratar o EC0731 como display, componente elétrico ou interface de comunicação: trata-se de um quadro de montagem.
APLICAÇÕES E USO
- Montagem em painel de ecomatDisplay de 7 polegadas, conforme compatibilidade declarada para o EC0731.
- Montagem em painel dos displays CR1074, CR1075, CR1076 e CR1077, conforme a lista de modelos compatíveis.
- Possibilidade de uso dos componentes fornecidos para fixação, vedação e amortecimento de vibrações; a ficha não informa condições ambientais ou limites operacionais específicos. A adequação a condições particulares deve ser confirmada no datasheet ou com o fabricante.
COMO ESCOLHER
Antes de comprar o EC0731 IFM – Quadro de montagem para displays gráficos de 7 polegadas, aço inoxidável, verifique estes pontos:
Quando escolher o EC0731
Escolha este quadro quando a aplicação for a montagem em painel de um ecomatDisplay de 7 polegadas ou de um CR1074, CR1075, CR1076 ou CR1077, e as dimensões de 135 × 120 × 43 mm forem compatíveis com o espaço disponível.
Quando verificar outra opção
Se o display não estiver entre os modelos relacionados na ficha, ou se a instalação exigir dimensões ou características de montagem diferentes, confirme a compatibilidade no datasheet ou com o fabricante antes de selecionar. A ficha não especifica compatibilidade com outros dispositivos.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Marca | IFM | Fabricante indicado nos dados do produto. |
| Modelo / SKU / Part number | EC0731 | Código de identificação do quadro de montagem. |
| GTIN | 4021179319638 | Identificador comercial informado na ficha. |
| Tipo de produto | Quadro de montagem para displays gráficos | Acessório mecânico; não é o display. |
| Aplicação | Displays gráficos | Aplicação indicada nos dados do anúncio. |
| Compatibilidade de modelo | ecomatDisplay de 7 polegadas, CR1074, CR1075, CR1076 e CR1077 | Modelos informados como compatíveis. |
| Tipo de montagem | Painel | Forma de instalação especificada para o acessório. |
| Dados mecânicos | ||
|---|---|---|
| Dimensões | 135 × 120 × 43 mm | Dimensões informadas para o quadro de montagem. |
| Material dos suportes de montagem | Aço inoxidável 1.4301 (304) | Material especificado para os suportes. |
| Peso | 814,4 g | Massa indicada nos dados do produto. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| Componentes incluídos | ||
|---|---|---|
| Espaçadores | 4 conjuntos: 2 mm, 3 mm, 4 mm e 5 mm | Espessuras listadas para ajuste de montagem; consulte o desenho e o datasheet para a disposição. |
| Pinos rosqueáveis | 4 | Quantidade informada no conteúdo do conjunto. |
| Arruelas | 4 | Quantidade informada no conteúdo do conjunto. |
| Porcas | 4 | Quantidade informada no conteúdo do conjunto. |
| Vedação e amortecedores de vibração | Incluídos | Componentes declarados no conteúdo do conjunto; características detalhadas não informadas na ficha. |
COMPATIBILIDADE
Comunicação
• Não se aplica: o EC0731 é um acessório mecânico de montagem, sem protocolo de comunicação especificado.
Conexões
Elétrica
Não há conexão elétrica especificada. O produto é um quadro de montagem, não um dispositivo elétrico.
Processo
Não há conexão de processo especificada. A montagem informada é em painel.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Montagem em painel de ecomatDisplay de 7 polegadas | ✓ | A ficha informa compatibilidade com ecomatDisplay de 7 polegadas. |
| Montagem em painel dos modelos CR1074, CR1075, CR1076 ou CR1077 | ✓ | Esses modelos estão relacionados como compatíveis na ficha do produto. |
| Montagem de um display de modelo não listado | ✗ | A compatibilidade com outros modelos não está informada; confirme com o fabricante antes de especificar. |
| Uso como display, interface elétrica ou componente de comunicação | ✗ | O EC0731 é um quadro de montagem e não possui conexão elétrica ou protocolo de comunicação especificado. |
INSTALAÇÃO
Como instalar o EC0731 IFM – Quadro de montagem para displays gráficos de 7 polegadas, aço inoxidável
- Confirme que o display é um ecomatDisplay de 7 polegadas ou um dos modelos CR1074, CR1075, CR1076 e CR1077.

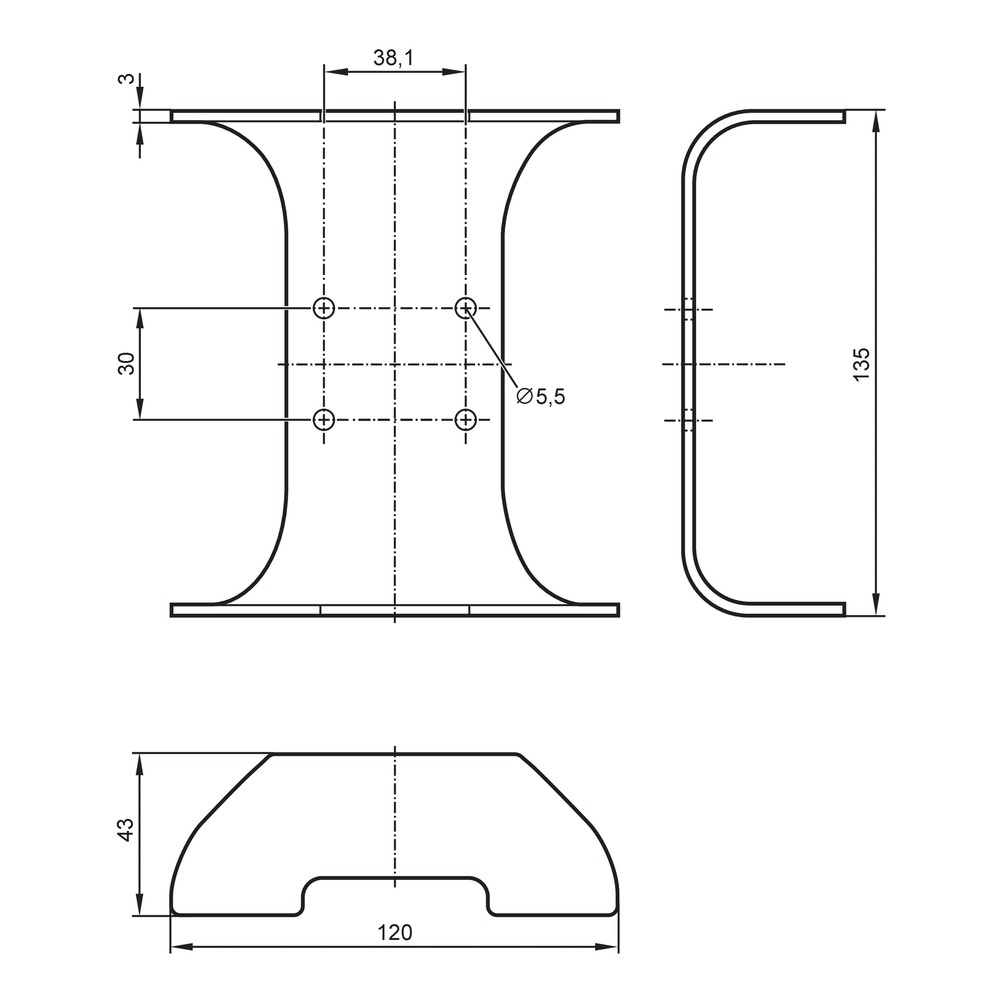

- Confira no desenho em escala se as dimensões do conjunto são compatíveis com o espaço e a abertura do painel; as dimensões externas informadas são 135 × 120 × 43 mm.
- Identifique os espaçadores necessários para a montagem consultando o datasheet e as condições do painel.
- Posicione o quadro e o display conforme o desenho e as instruções do fabricante.
- Utilize os pinos rosqueáveis, as arruelas e as porcas fornecidos para a fixação, sem aplicar torques não especificados na ficha.
- Instale a vedação e os amortecedores de vibração incluídos conforme a documentação do fabricante; verifique o assentamento e a fixação antes de colocar o equipamento em serviço.
ACESSÓRIOS
- Espaçadores de 2 mm, 3 mm, 4 mm e 5 mm
- 4 pinos rosqueáveis
- 4 arruelas
- 4 porcas
- Vedação
- Amortecedores de vibração
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O quadro ou o display não se assenta corretamente no painel. | Modelo de display, abertura ou dimensões de instalação podem não corresponder à aplicação prevista. | Confirme o modelo do display e compare a instalação com o desenho em escala e o datasheet do EC0731. |
| A fixação fica solta após a montagem. | Componentes de fixação podem não ter sido instalados ou assentados corretamente. | Verifique a presença e o posicionamento dos pinos rosqueáveis, arruelas e porcas fornecidos; siga as instruções do fabricante. |
| A vedação não fica assentada uniformemente. | Posicionamento incorreto da vedação ou incompatibilidade entre a montagem e a geometria prevista. | Inspecione o assentamento da vedação e compare a montagem com o desenho e as orientações do datasheet. |
| A montagem apresenta vibração perceptível. | Amortecedores de vibração incluídos podem não estar posicionados conforme a montagem prevista ou a aplicação pode exigir avaliação adicional. | Confira o posicionamento dos amortecedores e consulte o datasheet ou o fabricante para validar a aplicação; a ficha não fornece limites de vibração. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o EC0731 e com quais displays ele é compatível?
O EC0731 é um quadro para montagem em painel de displays gráficos. A ficha informa compatibilidade com ecomatDisplay de 7 polegadas e com os modelos CR1074, CR1075, CR1076 e CR1077.
O que vem no conjunto de montagem?
O conjunto inclui espaçadores de 2 mm, 3 mm, 4 mm e 5 mm, quatro pinos rosqueáveis, quatro arruelas, quatro porcas, vedação e amortecedores de vibração.
Posso usar o EC0731 com um display de outro modelo ou tamanho?
A ficha só declara compatibilidade com ecomatDisplay de 7 polegadas, CR1074, CR1075, CR1076 e CR1077. Para outro modelo ou tamanho, confirme a compatibilidade com a IFM antes da seleção.
O EC0731 serve para fazer a ligação elétrica ou de comunicação do display?
Não; o EC0731 é um acessório mecânico de montagem. A ficha não atribui ao quadro conexões elétricas ou protocolos de comunicação.
O quadro não encaixa no painel: o que devo verificar antes de trocar?
Confirme o modelo do display e compare as dimensões da instalação com o desenho em escala e o datasheet. A ficha informa dimensões de 135 × 120 × 43 mm, mas não detalha aqui as dimensões da abertura do painel.
A montagem está vibrando ou a vedação parece irregular; o que conferir?
Verifique se os amortecedores de vibração e a vedação incluídos estão posicionados e assentados corretamente. Se o sintoma persistir, consulte as instruções do fabricante, pois a ficha não especifica limites de vibração nem parâmetros de vedação.
É melhor comprar o quadro completo ou procurar peças avulsas?
O EC0731 é fornecido como um conjunto com os componentes de montagem listados na ficha. A disponibilidade de peças avulsas não está informada; consulte a IFM se precisar substituir apenas um componente.
Este quadro é a mesma coisa que um display IFM?
Não; o EC0731 é o quadro de montagem destinado aos displays compatíveis, não o display. Se a necessidade for substituir o display, selecione o modelo de display apropriado separadamente.
Como devo instalar o quadro e quais cuidados tomar?
Confirme primeiro o modelo compatível e consulte o desenho e o datasheet para posicionar o quadro, os espaçadores, a vedação e os amortecedores. A ficha não especifica ferramenta ou torque de aperto.
Como confirmar a procedência e obter instruções oficiais de montagem?
A ficha identifica a marca IFM e disponibiliza a folha de dados oficial do EC0731. Consulte o documento para instruções e detalhes que não estejam descritos nas informações do anúncio.
GLOSSÁRIO TÉCNICO
Quadro de montagem
Acessório mecânico que permite montar o display compatível em um painel. (Ref.: tipo de montagem: painel; tipo de produto: quadro de montagem para displays gráficos)
Aço inoxidável 1.4301 (304)
Material especificado para os suportes de montagem do EC0731. (Ref.: material dos suportes de montagem)
Espaçador
Componente incluído para ajustar a montagem; o conjunto informa espessuras de 2 mm, 3 mm, 4 mm e 5 mm. (Ref.: componentes incluídos)
Vedação
Componente incluído no conjunto para a interface de montagem; a ficha não informa classe ou grau de proteção. (Ref.: componentes incluídos)
Amortecedor de vibração
Componente incluído no conjunto para a montagem; a ficha não especifica limites ou valores de vibração. (Ref.: componentes incluídos)
