- Referência do fabricante: EC0730
- EAN: 4021179319621
- NCM do produto: 73269090
Destaques do Produto
Tipo de acessório...mais
Saiba mais sobre: "EC0730 IFM - Quadro de Montagem para ecomatDisplay 5 pol Aço Inoxidável 304"
Destaques do Produto
Tipo de acessório
Quadro de montagem
Material
Aço inoxidável 304
Tipo de montagem
Painel
Compatibilidade
ecomatDisplay 5 polegadas
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o EC0730 IFM - Quadro de Montagem para ecomatDisplay 5 pol Aço Inoxidável 304
O quadro de montagem EC0730 é um kit de fixação robusto em aço inoxidável 304, projetado especificamente para a instalação de displays ecomatDisplay de 5 polegadas. Ele garante uma fixação segura e estável em painéis, utilizando um sistema de amortecimento de vibrações. O conjunto inclui todos os componentes necessários, como espaçadores ajustáveis e elementos de vedação.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | ifm |
| SKU | EC0730 |
| Material | Aço inoxidável 304 |
| Dimensões | 112 x 100 x 37,3 mm |
| Compatibilidade | ecomatDisplay 5 polegadas |
| Montagem | Painel |
| Peso | 773,8 g |
| GTIN | 4021179319621 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Painéis industriais com recorte para ecomatDisplay 5 polegadas
- Ambientes que exigem mitigação de vibração mecânica
- Instalações que requerem estanqueidade e vedação frontal
⚠ Considere outro se precisa de:
- Displays fora da linha ecomatDisplay 5 polegadas
- Superfícies de montagem com espessura incompatível com os espaçadores inclusos
- Ambientes com agentes químicos que degradem o aço inoxidável 304
APLICAÇÕES E USO
- Instalação de displays gráficos da linha ecomatDisplay 5 polegadas em painéis de controle industrial.
- Aplicações que exigem montagem com mitigação de vibrações mecânicas para proteção do display.
- Ambientes industriais que demandam vedação e resistência à corrosão (uso de aço inox 304).
COMO ESCOLHER
Antes de comprar o EC0730 IFM - Quadro de Montagem para ecomatDisplay 5 pol Aço Inoxidável 304, verifique estes pontos:
Quando escolher este produto
Utilize este quadro quando realizar a montagem de displays ecomatDisplay de 5 polegadas da IFM em painéis. Ele é essencial para garantir a vedação, o ajuste de profundidade correto através dos espaçadores e a proteção contra vibrações.
Quando buscar outras opções
Busque outra solução se o display não for da linha ecomatDisplay de 5 polegadas ou se a aplicação exigir um método de montagem diferente de fixação em painel (ex: trilho DIN, montagem suspensa).
ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Material dos suportes | Aço inoxidável 304 (1.4301) | Especificação do material para resistência à corrosão |

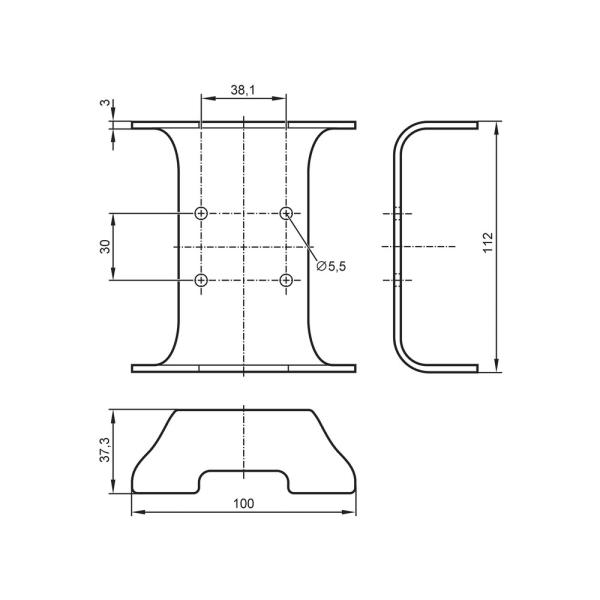

| Dimensões totais | 112 x 100 x 37,3 mm | Dimensões externas do conjunto montado |
| Aplicação | ||
|---|---|---|
| Tipo de montagem | Painel | Aplicação prevista para montagem em recortes de painéis |
| Modelo compatível | ecomatDisplay 5 polegadas | Compatibilidade específica de hardware |
| Conteúdo | ||
|---|---|---|

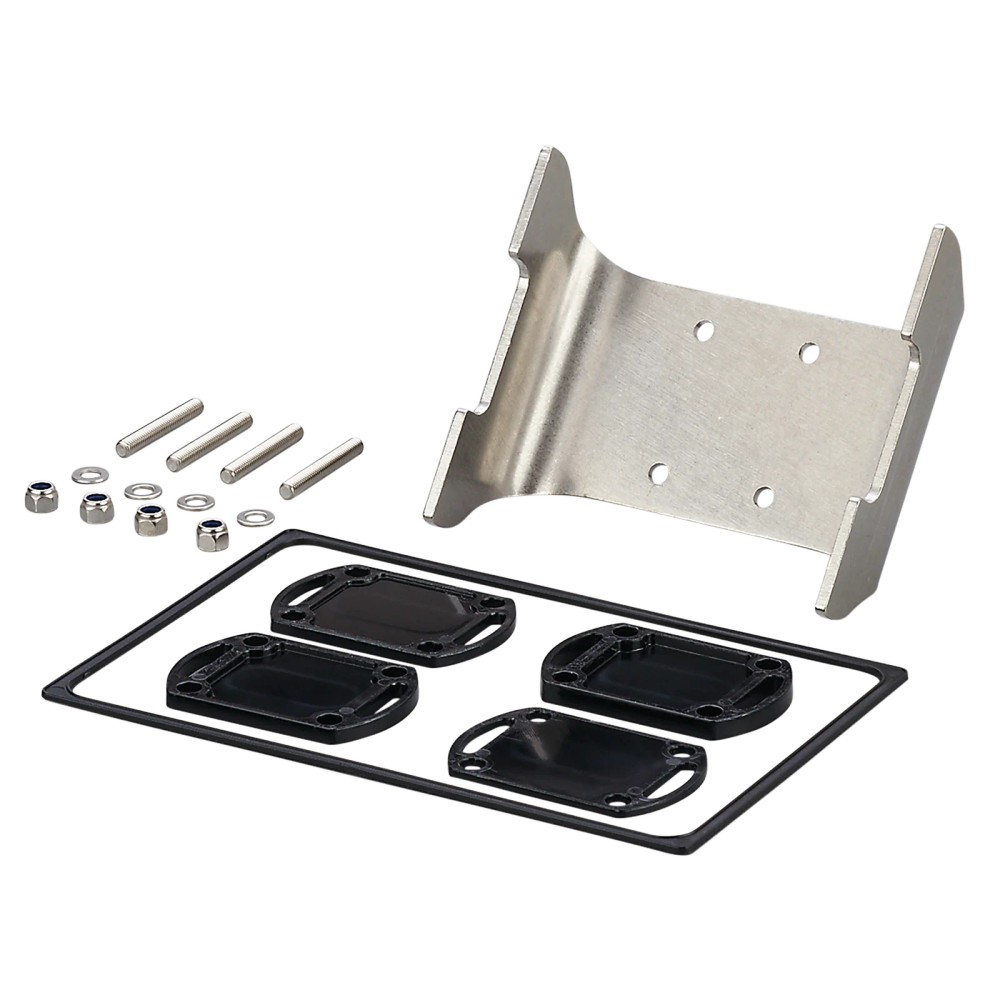

| Composição do kit | Espaçadores (2, 3, 4, 5 mm), 4 pinos rosqueáveis, 4 arruelas, 4 porcas, vedação, amortecedor de vibrações | Conteúdo da embalagem para montagem |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Não aplicável (componente mecânico)
Processo
Montagem em painel
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Montagem de ecomatDisplay 5 pol em painel | ✓ | O produto foi desenhado especificamente para este propósito e modelo. |
| Montagem em displays de outras dimensões | ✗ | O design físico do quadro é exclusivo para a carcaça do modelo de 5 polegadas. |
INSTALAÇÃO
Como instalar o EC0730 IFM - Quadro de Montagem para ecomatDisplay 5 pol Aço Inoxidável 304
- Verifique se o recorte no painel está nas dimensões corretas para o ecomatDisplay 5 pol.
- Posicione a vedação fornecida ao redor da abertura do painel.
- Escolha o espaçador adequado (2, 3, 4 ou 5 mm) baseado na espessura do seu painel.
- Insira os pinos rosqueáveis nos pontos de fixação do display.
- Encaixe o display no recorte do painel.
- Fixe o conjunto utilizando as arruelas e porcas, garantindo o aperto uniforme sem exceder o torque recomendado.
ACESSÓRIOS
- Espaçadores de 2 mm
- Espaçadores de 3 mm
- Espaçadores de 4 mm
- Espaçadores de 5 mm
- 4 Pinos rosqueáveis
- 4 Arruelas
- 4 Porcas
- Vedação
- Amortecedor de vibrações
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Display desalinhado ou frouxo no recorte do painel. | Aperto excessivo ou incorreto dos pinos rosqueáveis. | Verificar o torque de aperto e se o amortecedor de vibração está posicionado corretamente. |
| Dificuldade em fixar o display ou folga após instalação. | Uso de espaçador com espessura incorreta para a chapa do painel. | Confirmar se o espaçador selecionado (2, 3, 4 ou 5 mm) é compatível com a espessura da chapa do painel. |
| Entrada de contaminantes ou umidade no painel. | Vedação danificada ou mal instalada. | Inspecionar visualmente o estado da vedação e a limpeza da superfície de contato do painel. |
| Ruído excessivo ou falha prematura na fixação devido a vibrações. | Instalação sem os amortecedores de vibração. | Verificar se os amortecedores inclusos no kit foram instalados conforme manual. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o quadro de montagem EC0730 e para que ele serve?
Este quadro de montagem é um kit de fixação mecânica projetado especificamente para acomodar o ecomatDisplay de 5 polegadas da IFM em recortes de painel, garantindo estabilidade e vedação.
Quais itens acompanham o kit de montagem EC0730?
O kit inclui espaçadores de 2, 3, 4 e 5 mm, 4 pinos rosqueáveis, 4 arruelas, 4 porcas, vedação e amortecedor de vibrações.
O kit de montagem serve para displays de outros tamanhos ou marcas?
Este kit não é compatível com displays de tamanhos diferentes de 5 polegadas ou de outras marcas que não sigam o padrão de fixação ecomatDisplay da IFM.
Posso utilizar este quadro em montagens que não sejam em painel?
Não, este produto é um conjunto de montagem mecânica e não possui eletrônica interna, portanto, não é aplicável a displays de outras tecnologias de montagem, como fixação magnética ou trilho DIN.
O que pode estar causando a folga do display no painel?
Se o display apresenta vibração excessiva ou desprendimento do painel, a causa provável é a falha na instalação dos amortecedores ou aperto incorreto das porcas.
Como verificar se o sistema de montagem está falhando?
Verifique a integridade da vedação e se os amortecedores de vibração não estão ressecados ou mal posicionados. Caso o componente esteja rígido ou rachado, a substituição é necessária.
Devo comprar este kit ou improvisar um suporte de fixação?
Este é um kit de montagem completo e dedicado. A alternativa seria a fabricação própria de suportes, o que não é recomendado pois invalidaria a vedação e a resistência a vibrações especificadas pelo fabricante.
Por que utilizar o suporte original da IFM em vez de soluções genéricas?
Este quadro é a solução oficial da IFM para garantir a classe de proteção IP do display após a instalação em painel.
Quais cuidados devo ter ao instalar o display com este quadro?
A montagem requer ferramentas manuais padrão para apertar os pinos rosqueáveis. Certifique-se de alinhar corretamente a vedação para não comprometer a estanqueidade do painel.
Qual a procedência deste quadro de montagem?
Este produto é fabricado pela IFM electronic, seguindo normas de qualidade para componentes industriais de automação.
GLOSSÁRIO TÉCNICO
Aço Inoxidável 304
Liga metálica resistente à corrosão (1.4301), utilizada nos suportes deste kit para garantir durabilidade e compatibilidade com ambientes industriais.
Estanqueidade
Propriedade de vedação garantida pelo conjunto, impedindo a entrada de contaminantes no recorte do painel.
Amortecedor de Vibrações
Elemento de material elástico incluso no kit para absorver oscilações mecânicas, protegendo a integridade do display.
Espaçador
Componente que permite ajustar a profundidade do display em relação à face do painel, garantindo um encaixe nivelado (Ref.: 2, 3, 4, 5 mm).
ecomatDisplay
Linha de terminais gráficos da IFM para visualização de dados de processo em automação.
