Cabo de Conexão AMP IFM EC0705

Pré-visualizar: EC0705 IFM - Cabo de Conexão AMP ifm Automação Industrial 2,5m IP67

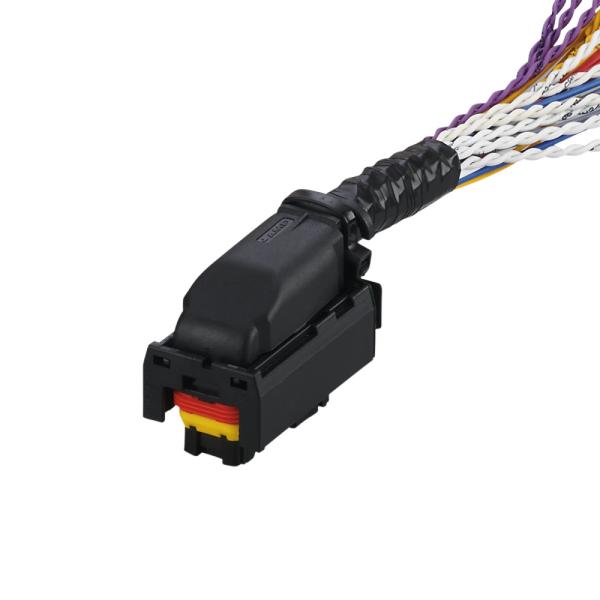

EC0705 IFM - Cabo de Conexão AMP ifm Automação Industrial 2,5m IP67

Imagem meramente ilustrativa

R$ 894,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EC0705
EAN: 4021179330848
NCM do produto: 85444200

Destaques do Produto Conector AMP-Junior...mais

Fechar menu

Saiba mais sobre: "EC0705 IFM - Cabo de Conexão AMP ifm Automação Industrial 2,5m IP67"

Destaques do Produto

Conector

AMP-Junior Timer

Comprimento do cabo

2,5 m

Grau de proteção

IP67

Tensão de operação

36 V DC

Designação do modelo

ecomatDisplay/Cable/40p/2.5m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade e atendimento pela Melhor Indústria. Consulte o canal de venda para informações comerciais.

Sobre o EC0705 ifm — Cabo de conexão com conector AMP-Junior Timer, 2,5 m, IP67

O EC0705 é um cabo de conexão ifm com conector AMP-Junior Timer, destinado à conexão de ecomatDisplay conforme a designação do modelo. Possui 2,5 m de comprimento, revestimento em PVC e grau de proteção IP67. Sua especificação de cabo é FLRY-B, com condutores de diferentes seções, e a tensão de operação informada é 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EC0705
Designação	ecomatDisplay/Cable/40p/2.5m
Conector	1 × AMP-Junior Timer
Comprimento	2,5 m
Material do cabo	PVC
Especificação do cabo	FLRY-B; 32 × 0,5 mm² + 5 × 1,0 mm² + 3 × 2,5 mm²
Grau de proteção	IP67
Tensão de operação	36 V DC
Temperatura ambiente	−40…105 °C
Proteção contra inversão de polaridade	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram cabo de conexão com conector AMP-Junior Timer e comprimento de 2,5 m.
Conexão de ecomatDisplay quando a interface e a pinagem do equipamento forem compatíveis com a configuração do EC0705.
Instalações dentro dos limites informados de tensão de operação e temperatura ambiente.

⚠ Considere outro se precisa de:

Não selecione sem confirmar no equipamento a compatibilidade do conector e da pinagem; o formato físico, isoladamente, não comprova compatibilidade elétrica.
Não use em condições que excedam a tensão de operação ou a faixa de temperatura informadas.
A ficha não especifica protocolos de comunicação nem lista outros equipamentos compatíveis; confirme esses dados no manual ou datasheet do fabricante.

APLICAÇÕES E USO

Uso em aplicações industriais e sistemas de automação, conforme a aplicação informada no cadastro. Confirme que o equipamento de destino requer a configuração e a pinagem do EC0705.
Uso em aplicações móveis é citado no cadastro; verifique se as condições de instalação, temperatura e conexão estão dentro dos dados especificados.
A ficha também menciona utilização em aplicações difíceis, mas não detalha critérios de vibração, flexão ou instalação. Não presuma resistência a condições específicas sem consultar o datasheet.

COMO ESCOLHER

Antes de comprar o EC0705 ifm — Cabo de conexão com conector AMP-Junior Timer, 2,5 m, IP67, verifique estes pontos:

Escolha o EC0705 quando

A aplicação exigir a configuração ecomatDisplay/Cable/40p/2.5m, conexão AMP-Junior Timer e um cabo de 2,5 m, respeitando os dados elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir outro tipo de conector, outro comprimento ou uma pinagem diferente. A ficha disponível não relaciona modelos alternativos; confirme a referência adequada com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm	Marca informada para o produto.
Modelo	EC0705	Código do produto e part number.
GTIN	4021179330848	Identificador comercial informado no cadastro.
Designação do modelo	ecomatDisplay/Cable/40p/2.5m	Designação associada à configuração do cabo.
Tipo de produto	Cabo de conexão com conector AMP	Categoria funcional informada na ficha.

Aplicação e conexão elétrica
Aplicação informada	Aplicações industriais, automação industrial e aplicações móveis	Cenários de uso descritos no cadastro; verificar os requisitos específicos da instalação.
Comprimento do cabo	2,5 m	Comprimento nominal informado.
Material do revestimento	PVC	Material declarado para o cabo.
Especificação do cabo	FLRY-B; 32 × 0,5 mm² + 5 × 1,0 mm² + 3 × 2,5 mm²	Construção e seções dos condutores conforme cadastro técnico.
Tensão de operação	36 V DC	Valor de operação informado; não exceder.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha; não substitui a conferência da pinagem correta.

Conector
Tipo de conector	AMP-Junior Timer	Tipo de conector informado para o produto.
Quantidade e conexão	1 × AMP-Junior Timer	Conexão elétrica indicada na ficha.
Material do corpo do conector	PBT, preto	Material e cor declarados para o corpo do conector.

Condições ambientais e proteção
Grau de proteção	IP67	Grau informado na ficha; a proteção depende da instalação e do acoplamento adequado.
Temperatura ambiente	−40…105 °C	Faixa de temperatura informada para operação.

Dados mecânicos e fornecimento
Dimensões cadastradas	10 × 10 × 10 mm	Dimensão apresentada no cadastro; confirme no desenho dimensional, pois não está detalhada na ficha resumida.
Peso cadastrado	896 g	Valor informado no conjunto de atributos do catálogo.
Quantidade por embalagem	1 peça	Quantidade indicada no cadastro do produto.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. A designação do modelo identifica uma configuração de cabo para ecomatDisplay, mas não confirma protocolos ou compatibilidade com dispositivos além dos especificados pelo fabricante.

Conexões

Elétrica Cabo PVC, especificação FLRY-B; 32 × 0,5 mm² + 5 × 1,0 mm² + 3 × 2,5 mm²; 1 × conector AMP-Junior Timer. Tensão de operação informada: 36 V DC. Confirme a pinagem e os requisitos elétricos do equipamento no datasheet antes de conectar.

Processo Não se aplica como conexão de processo: trata-se de um cabo de conexão elétrica. Conector informado: AMP-Junior Timer.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão de ecomatDisplay que especifique a configuração ecomatDisplay/Cable/40p/2.5m e a mesma pinagem	✓	A designação do modelo identifica essa configuração; confirme no equipamento e na documentação a pinagem e os requisitos elétricos.
Equipamento com conector AMP-Junior Timer, mas sem confirmação da pinagem ou dos requisitos elétricos	✗	A compatibilidade mecânica do conector não confirma compatibilidade elétrica. Verifique pinagem e especificações do equipamento.
Instalação que exija comprimento diferente de 2,5 m	✗	O comprimento informado para este modelo é 2,5 m; a ficha não confirma que essa extensão atenda à instalação.
Aplicação que exceda 36 V DC ou a faixa ambiente de −40…105 °C informada	✗	Essas condições ultrapassam os limites especificados para o produto.

INSTALAÇÃO

Como instalar o EC0705 ifm — Cabo de conexão com conector AMP-Junior Timer, 2,5 m, IP67

Confirme no manual do equipamento de destino que o modelo EC0705 e a configuração do conector são os requeridos.
Compare a pinagem do cabo com a pinagem indicada pelo fabricante do equipamento antes de energizar.
Verifique se os requisitos elétricos do circuito respeitam a tensão de operação informada para o cabo.
Planeje o percurso para acomodar o comprimento de 2,5 m sem tração indevida sobre o cabo ou o conector.
Acople o AMP-Junior Timer conforme o procedimento do equipamento e inspecione o encaixe; a ficha disponível não detalha ferramenta ou torque.
Após a instalação, confira a conexão e as condições de proteção requeridas pela aplicação; consulte o datasheet para instruções específicas não informadas aqui.

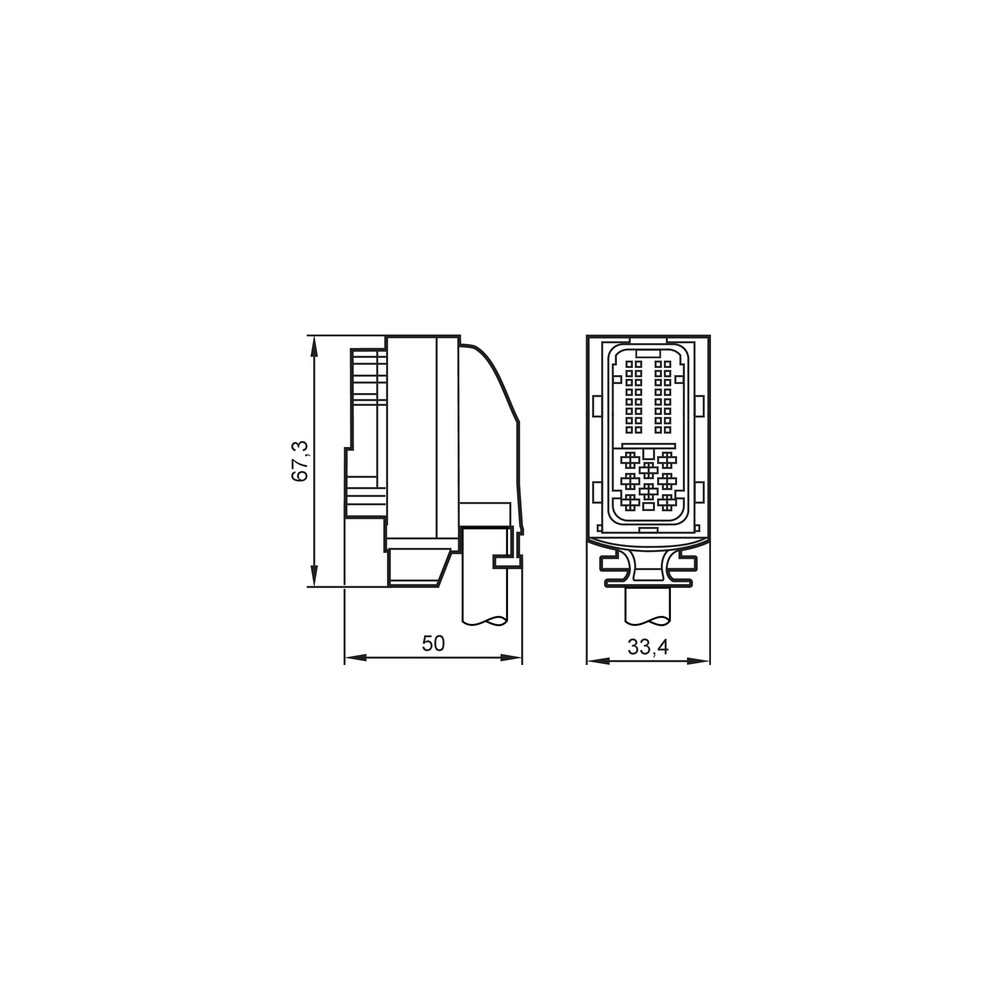

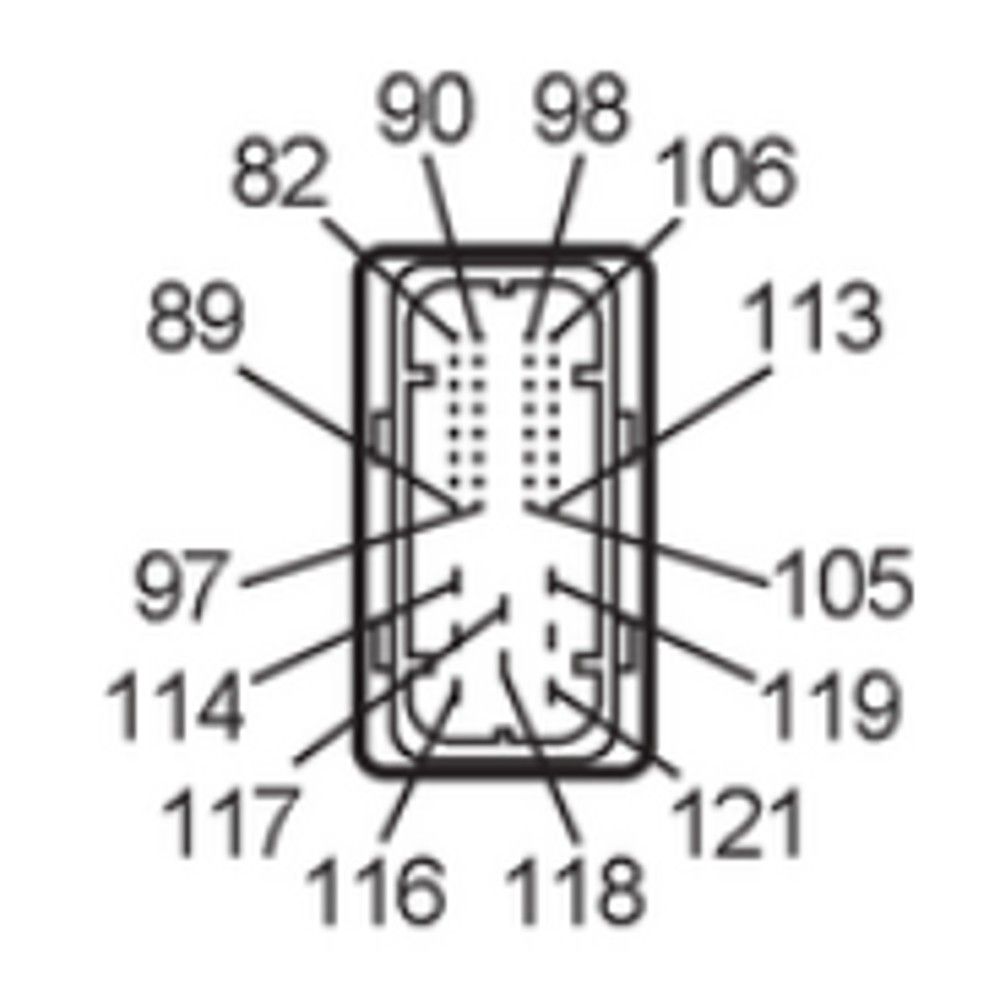

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece a conexão.	Conector não totalmente acoplado, pinagem incompatível ou conexão elétrica incorreta.	Confira o encaixe e compare a pinagem do EC0705 com a documentação do equipamento, com a alimentação desligada durante a inspeção.
A conexão apresenta falha intermitente.	Conector mal encaixado ou cabo submetido a tração ou dano físico.	Inspecione visualmente cabo e conector, confirme o acoplamento e verifique se o percurso não mantém esforço sobre a conexão.
O cabo ou equipamento apresenta aquecimento anormal.	Possível incompatibilidade entre os requisitos elétricos da aplicação e os limites informados para o cabo.	Meça e confira as condições elétricas do circuito e compare-as com o datasheet; interrompa o uso se os valores excederem os especificados.
A proteção IP67 esperada não é mantida na conexão.	Acoplamento inadequado ou condição de instalação que não preserve a proteção do conjunto.	Verifique o estado e o encaixe do conector e consulte a documentação do fabricante para os requisitos de montagem e proteção da conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EC0705 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EC0705 e para quem ele serve?

É um cabo de conexão ifm com conector AMP-Junior Timer, designado para a configuração ecomatDisplay/Cable/40p/2.5m. É destinado a aplicações industriais e de automação, desde que a conexão e a pinagem sejam compatíveis com o equipamento.

O que acompanha o EC0705?

O cadastro informa uma peça por embalagem. Não há acessórios adicionais listados na ficha.

O EC0705 serve para qualquer equipamento com conector AMP-Junior Timer?

Não é possível confirmar compatibilidade apenas pelo formato do conector. Verifique a pinagem e os requisitos elétricos do equipamento no datasheet ou manual do fabricante.

Posso usar este cabo em uma aplicação acima de 36 V DC?

A ficha informa tensão de operação de 36 V DC; não use essa informação para presumir compatibilidade com tensões superiores. Confirme os requisitos da aplicação com o fabricante.

O que verificar se o equipamento não reconhecer a conexão?

Confira primeiro se o conector está corretamente acoplado e se a pinagem corresponde à do equipamento. Verifique também os requisitos elétricos antes de substituir o cabo.

O que pode causar uma conexão intermitente?

Um encaixe incompleto ou dano físico no cabo ou conector pode causar falha intermitente. Inspecione o conjunto e confirme que o cabo não está sob tração.

Devo comprar este cabo ou outro modelo?

Escolha o EC0705 se a aplicação requerer a configuração ecomatDisplay/Cable/40p/2.5m e o comprimento de 2,5 m. Se forem necessários outro comprimento, conector ou pinagem, confirme a referência correspondente com o fabricante.

A ficha indica se o cabo é vendido em kit ou pode ser comprado individualmente?

O cadastro informa uma peça por embalagem, mas não detalha outros formatos de fornecimento. Consulte o canal de venda para confirmar a apresentação comercial.

Quais cuidados devo ter ao instalar o EC0705?

Confirme a pinagem e os requisitos elétricos antes de conectar, e evite aplicar tração sobre o cabo ou o conector. Consulte o datasheet para instruções de montagem específicas.

Como confirmar a proteção IP67 depois da instalação?

A ficha atribui grau IP67 ao produto, mas a proteção efetiva depende da instalação e do acoplamento. Verifique o encaixe e siga as instruções do fabricante para a conexão.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção informado para o produto; a proteção do conjunto depende da instalação e do acoplamento. (Ref.: Grau de proteção IP67)

AMP-Junior Timer

Tipo de conector indicado para a conexão elétrica do EC0705. (Ref.: Conexão elétrica — conector AMP)

FLRY-B

Designação da especificação do cabo informada na ficha. (Ref.: Especificação do cabo FLRY-B)

Seção do condutor

Área da seção transversal do condutor, indicada em mm²; a ficha lista três grupos de seções. (Ref.: 32 × 0,5 mm² + 5 × 1,0 mm² + 3 × 2,5 mm²)

Proteção contra inversão de polaridade

Recurso declarado na ficha para a conexão; não elimina a necessidade de respeitar a pinagem do equipamento. (Ref.: Proteção contra inversão de polaridade: sim)
