- Referência do fabricante: EC0701
- EAN: 4021179323901
- NCM do produto: 85369090
Destaques do Produto
Tipo de Conector
AMP...mais
Saiba mais sobre: "EC0701 IFM - Conector AMP Customizável Tecnologia de Conexão IP67, ecomatConnection"
Destaques do Produto
Tipo de Conector
AMP
Série
ecomatConnection
Grau de Proteção
IP 67
Certificações
CE / UKCA
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o EC0701 IFM - Conector AMP Customizável Tecnologia de Conexão IP67, ecomatConnection

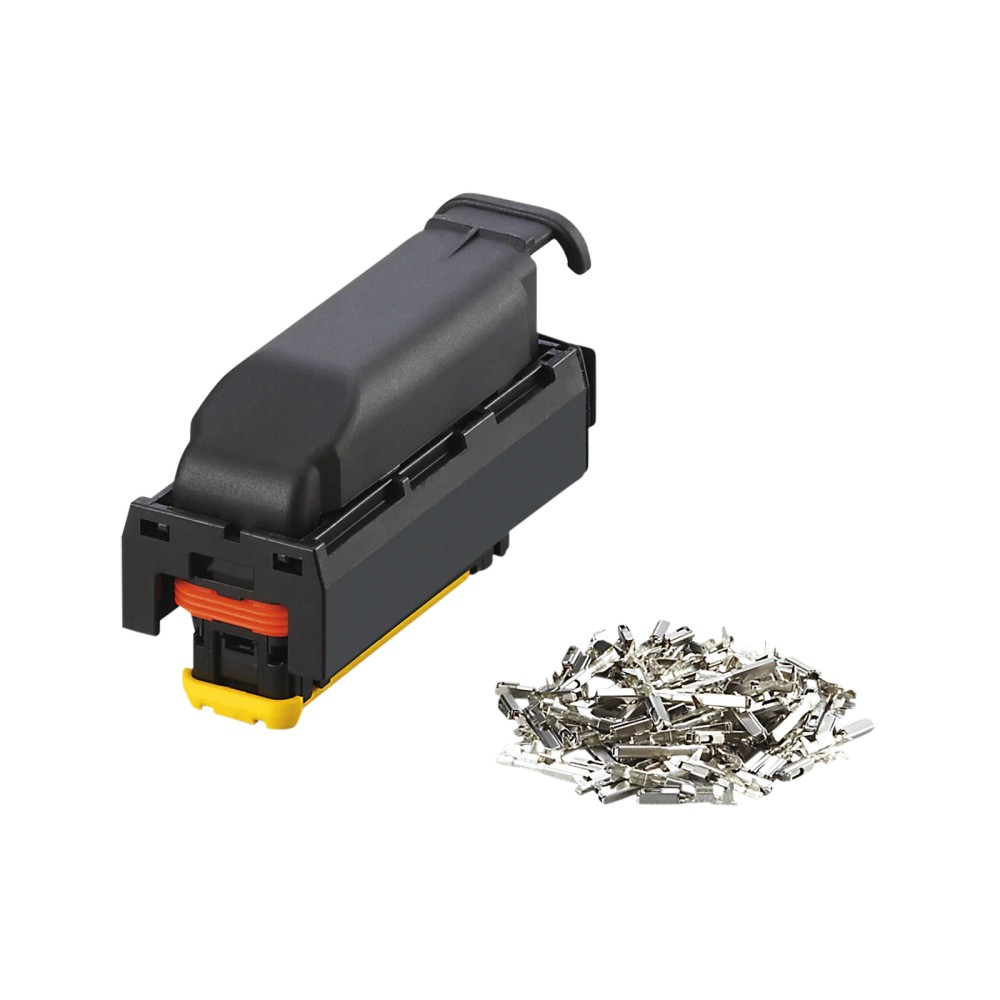

O EC0701 é um conector AMP customizável da linha ecomatConnection, desenvolvido pela ifm para garantir conexões elétricas confiáveis em ambientes industriais. Sua montagem permite versatilidade, atingindo o grau de proteção IP67 quando os procedimentos de isolamento individual de cada fio são seguidos rigorosamente. É a solução técnica para aplicações que demandam customização de chicotes e robustez mecânica.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | EC0701 |
| Marca | ifm |
| Série | ecomatConnection |
| Tipo de Conector | AMP |
| Grau de proteção | IP 67 |
| Certificações | CE, UKCA |

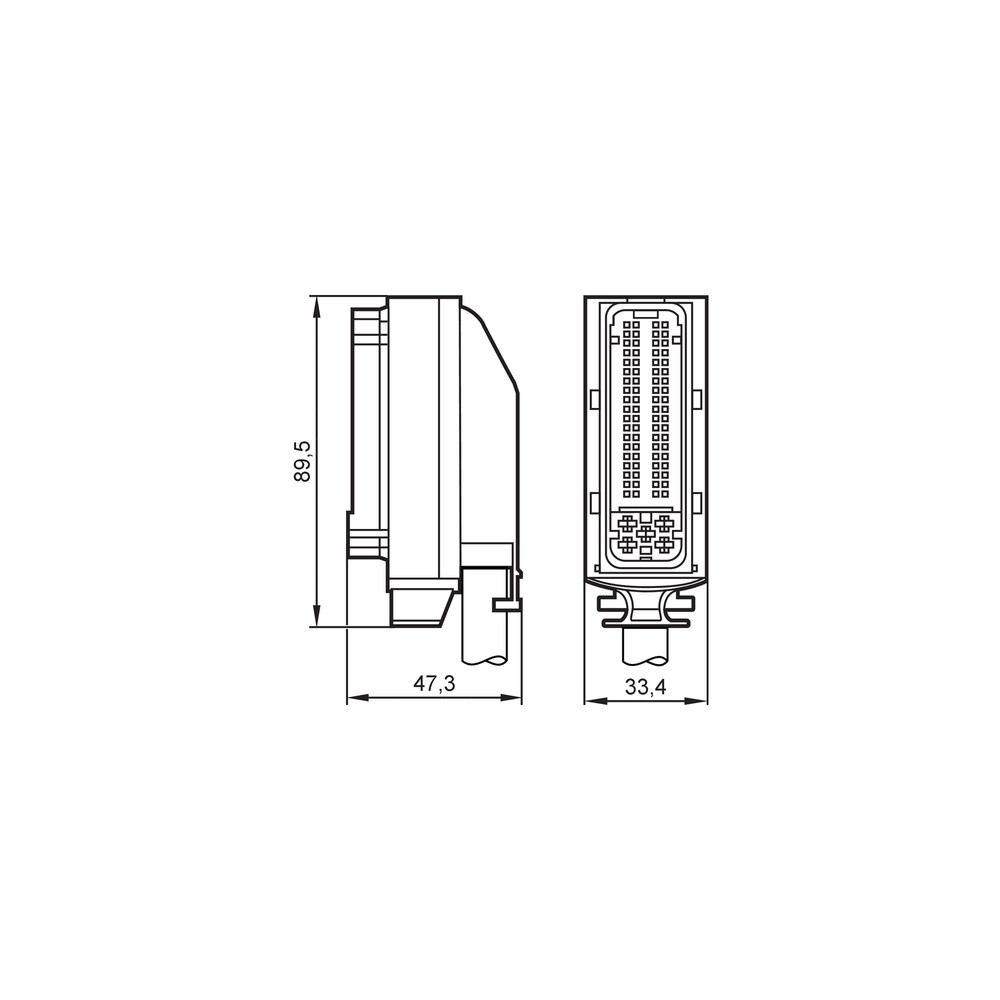

| Dimensões | 89,5 x 33,4 x 47,3 mm |
| Peso | 74,8 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação industrial da linha ecomatConnection.
- Montagem de chicotes customizados onde o comprimento do cabo é variável.
- Painéis elétricos que utilizam a interface AMP para distribuição de sinais.
⚠ Considere outro se precisa de:
- Aplicações que dispensam a isolação individual de cada fio, pois o grau de proteção IP67 não será atingido.
- Ambientes com vibração extrema que exijam conectores com trava metálica reforçada.
- Conexões que demandam compatibilidade direta com padrões M12 ou M8 sem adaptadores adequados.
APLICAÇÕES E USO
- Sistemas de automação e controle industrial baseados em tecnologia ecomat.
- Criação de chicotes elétricos customizados para máquinas fixas ou móveis.
- Substituição ou reparo em redes que utilizam a interface padrão AMP.
COMO ESCOLHER
Antes de comprar o EC0701 IFM - Conector AMP Customizável Tecnologia de Conexão IP67, ecomatConnection, verifique estes pontos:
Quando escolher este produto
Ideal para quando você necessita de um conector AMP original ifm para customizar a fiação do seu sistema e possui as ferramentas e conhecimento para realizar a montagem e isolamento corretos.
Quando buscar outra alternativa
Se a aplicação exigir um conector pré-moldado (plug-and-play) ou se houver incompatibilidade com o padrão de interface AMP, sendo necessária outra tecnologia de conexão (ex: M12).
ESPECIFICAÇÕES TÉCNICAS
| Dados do Produto | ||
|---|---|---|
| Designação de modelo | ecomatConnection Set Code-A | Identificação da série do produto. |
| Tipo de conector | AMP | Padrão físico de acoplamento. |
| Dados Técnicos | ||
|---|---|---|
| Grau de proteção IP | IP 67 | Condição de vedação válida apenas com isolação individual de cada fio. |
| Certificações | CE, UKCA | Normas de conformidade para operação. |
| Dados Mecânicos | ||
|---|---|---|
| Dimensões | 89,5 x 33,4 x 47,3 mm | Dimensões físicas externas. |
| Peso | 74,8 g | Peso unitário do componente. |
COMPATIBILIDADE
Comunicação
• Sinais analógicos e digitais compatíveis com a interface AMP
Conexões
Elétrica
Conector AMP customizável
Processo
Interface AMP
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambientes industriais com necessidade de proteção contra umidade | ✓ | Atinge IP67 quando montado com isolação individual de fios, adequado para condições industriais padrão. |
| Conexão direta em sensores com interface M12 | ✗ | O conector segue padrão AMP e não é fisicamente compatível com portas M12. |
INSTALAÇÃO
Como instalar o EC0701 IFM - Conector AMP Customizável Tecnologia de Conexão IP67, ecomatConnection
- Verifique a integridade do conector e certifique-se de ter os fios adequados para a montagem.
- Desencape os condutores conforme especificado no manual do fabricante.
- Crimpe os terminais AMP utilizando a ferramenta apropriada para garantir contato elétrico sólido.
- Insira os fios no corpo do conector observando a polaridade correta do layout.
- Aplique a isolação individual em cada fio para garantir que a vedação IP67 seja eficaz.
- Acople o conector ao dispositivo, certificando-se de que o travamento seja firme.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Intermitência de sinal ou perda total de comunicação no barramento. | Falha na crimpagem dos terminais ou isolamento incorreto. | Realizar teste de continuidade e verificar visualmente a qualidade do contato no terminal. |
| Entrada de umidade ou corrosão nos contatos internos do conector. | Vedação inadequada durante a montagem. | Inspecionar visualmente o conector em busca de sinais de oxidação ou umidade. |
| Dificuldade de acoplamento ou conector não trava corretamente. | Desalinhamento mecânico na conexão. | Verificar se não há obstruções ou danos na carcaça plástica que impedem o encaixe correto. |
| Conector frouxo ou incapaz de manter a vedação IP67. | Uso de fios incompatíveis com o prensa cabos ou vedações. | Confirmar se o diâmetro do cabo utilizado está dentro da especificação do projeto de montagem. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o conector EC0701 da ifm e para que ele serve?
Este é um conector AMP customizável da linha ecomatConnection da ifm, projetado para realizar conexões seguras e duráveis em sistemas de automação.
O que está incluído no pacote de fornecimento deste conector?
O produto acompanha apenas o corpo do conector, exigindo a montagem e o uso de isolação individual em cada fio para garantir a proteção IP67.
O conector pode ser usado submerso em água?
Este modelo não é indicado para ambientes subaquáticos ou onde a estanqueidade não possa ser garantida através da isolação individual adequada de cada condutor.
Posso conectar este item em portas M12 de sensores comuns?
Não, este conector é específico para aplicações de tecnologia de conexão AMP; ele não é compatível com padrões de cabos M12 ou M8 padrão industrial.
Como diagnosticar uma falha de conexão usando este conector?
Sintomas como falhas de sinal ou intermitência frequentemente indicam falhas de contato na crimpagem ou umidade no conector, exigindo verificação visual dos terminais.
Quando é necessário substituir o conector?
Se notar oxidação nos terminais ou desgaste na carcaça plástica, verifique a integridade da vedação; se comprometida, a substituição do componente é necessária.
Devo comprar este conector ou um cabo pronto com conector moldado?
Este é um conector customizável, ideal para montagem dedicada em campo, sendo preferível a soluções pré-moldadas em situações que exigem comprimentos de cabo ou roteamentos específicos não padronizados.
Como decidir entre este conector customizável e um conector industrial padrão?
A escolha entre modelos customizáveis versus fixos deve basear-se na necessidade de flexibilidade de cabeamento no projeto e na capacidade técnica de realizar uma crimpagem de alta qualidade.
Quais cuidados devo ter durante a montagem do conector?
A instalação requer ferramentas adequadas para crimpagem de contatos AMP e atenção minuciosa ao isolamento individual de cada fio para atingir o grau de proteção IP67.
Este componente possui certificações de qualidade?
O produto possui certificações CE e UKCA, atestando conformidade com padrões de segurança exigidos para comercialização e operação industrial.
GLOSSÁRIO TÉCNICO
IP67
Grau de proteção que indica total proteção contra poeira e proteção contra imersão temporária em água (até 1 metro por 30 minutos), dependente da vedação correta.
ecomatConnection
Linha de soluções de tecnologia de conexão da ifm (Ref.: Designação de série).
AMP
Padrão de interface de conector elétrico utilizado para garantir a integridade do contato (Ref.: Tipo de conector).
Customizável
Componente que permite a montagem e configuração in-loco, adaptando-se à necessidade específica do cabeamento (Ref.: Característica).
Certificação CE
Marcação obrigatória para produtos comercializados no Espaço Econômico Europeu, indicando conformidade com normas de saúde, segurança e proteção ambiental (Ref.: Aprovações).
